هنگام کار با سیستم های هیدرولیک، انتخاب شیر کنترل جهت مناسب می تواند عملکرد شما را خراب یا خراب کند. شیر کنترل جهت WMM 10 از Bosch Rexroth به یک انتخاب محبوب در تنظیمات صنعتی تبدیل شده است و دلیل خوبی هم دارد. این شیر که به صورت دستی کار می کند فشار بالا و نرخ جریان بالا را کنترل می کند در حالی که قابلیت اطمینان را حفظ می کند که مطابقت با آن دشوار است.
آنچه WMM 10 را متمایز می کند
شیر کنترل جهت WMM 10 برای کنترل دستی سیال هیدرولیک در ماشین آلات صنعتی طراحی شده است. چیزی که آن را متمایز می کند توانایی آن در تحمل فشار تا 315 بار در پورت های P، A و B با سرعت جریان به 160 لیتر در دقیقه است. این اعداد مهم هستند زیرا به شیر اجازه می دهند تا محرک های هیدرولیکی بزرگ را بدون کاهش زمان پاسخ یا دقت کنترل کند.
دریچه از طراحی ساده اما موثر استفاده می کند. هنگامی که دسته دستی را حرکت می دهید، یک قرقره داخلی که جریان سیال هیدرولیک را تغییر مسیر می دهد، جابجا می شود. این اتصال مکانیکی مستقیم به اپراتورها بازخورد و کنترل فوری می دهد، که به ویژه در هنگام راه اندازی دستگاه یا شرایط اضطراری ارزشمند است. زمان تعویض معمولا بین 10 تا 45 میلی ثانیه است، بسته به ویسکوزیته روغن و میزان نیرویی که به دسته وارد می کنید.
آشنایی با مشخصات فنی
شیر کنترل جهت WMM 10 از استاندارد سایز NG10 پیروی می کند که به نام D05 یا CETOP 5 نیز شناخته می شود. این استانداردسازی به این معنی است که شیر می تواند بدون تغییر صفحه نصب شما جایگزین سایر شیرهای NG10 شود. وزن این شیر بین 3.3 تا 4.4 کیلوگرم است و در هر موقعیتی قابل نصب است و انعطاف پذیری در طراحی سیستم را به شما می دهد.
یکی از جزئیاتی که اغلب نادیده گرفته می شود محدودیت فشار پورت برگشت است. در حالی که پورت های کار می توانند 315 بار را تحمل کنند، پورت T (خط برگشت) حداکثر 160 بار است. این تفاوت زمانی که در حال طراحی مدار هیدرولیک خود هستید اهمیت دارد. سنبله های فشار بالا در خط برگشت می تواند باعث چسبیدن یا حرکت غیرمنتظره قرقره شود، به همین دلیل است که بسیاری از مهندسان خطوط برگشت کم فشار اختصاصی را برای سیستم هایی با استفاده از شیر کنترل جهت WMM 10 طراحی می کنند.
نیروی عملیاتی مورد نیاز برای تعویض سوپاپ به پیکربندی بستگی دارد. مدل های فنر برگشتی به 18 تا 20 نیوتن نیرو نیاز دارند، در حالی که نسخه های بازدارنده (که با "F" در کد مدل مشخص شده اند) به 30 تا 40 نیوتن نیاز دارند. ویژگی بازدارنده، قرقره را در موقعیت خود قفل می کند، که زمانی مفید است که نیاز به تنظیم سوپاپ بدون نگه داشتن دسته دارید.
نحوه خواندن کد مدل
درک کد مدل به شما کمک می کند شیر مناسب را سفارش دهید. یک کد معمولی مانند 4WMM10E5X/F به اجزای خاصی تجزیه می شود. "4" چهار پورت را نشان می دهد، "WMM" نشان می دهد که یک شیر اهرمی است که به صورت دستی کار می کند، "10" به اندازه NG10 اشاره می کند، "E" پیکربندی قرقره را توصیف می کند (در این مورد، تمام پورت ها در حالت خنثی مسدود شده اند)، "5X" سری اجزا را مشخص می کند، و "F" به معنای مکانیزم بازدارنده است.
نماد قرقره تفاوت واقعی در نحوه رفتار سیستم شما ایجاد می کند. قرقره "E" همه پورت ها را در موقعیت خنثی مسدود می کند، که از رانش در محرک های شما جلوگیری می کند. یک قرقره "W" تمام پورت ها را به مخزن در حالت خنثی متصل می کند، که پمپ را تخلیه می کند و تجمع گرما را کاهش می دهد. یک قرقره "J" یک مدار سری ایجاد می کند که برای عملکرد با سرعت کم خوب است. انتخاب نوع قرقره اشتباه می تواند منجر به مشکلات عملکرد شود، بنابراین ارزش آن را دارد که برای درک نیازهای سیستم خود وقت بگذارید.
سازگاری با سیالات هیدرولیک
شیر کنترل جهت WMM 10 با انواع مایعات هیدرولیک کار می کند، اما هر نوع دارای الزامات خاصی است. روغن های معدنی استاندارد مانند HL یا HLP با مهر و موم های NBR یا FKM کار می کنند و به طور معمول در محدوده فشار کامل کار می کنند. گزینه های زیست تخریب پذیر مانند مایعات HETG نیز از مهر و موم NBR یا FKM استفاده می کنند، در حالی که مایعات HEES به طور خاص به مهر و موم FKM نیاز دارند.
سیالات ضد آتش حاوی آب (HFC) چالش های ویژه ای را ارائه می دهند. هنگام استفاده از مایعات HFC با شیر کنترل جهت WMM 10، باید اختلاف فشار را به جای 315 بار معمولی به 50 بار محدود کنید. طول عمر مورد انتظار شیر نیز با سیالات HFC بین 50 تا 100 درصد کاهش می یابد. همچنین برای جلوگیری از کاویتاسیون باید درگاه برگشت را تا حدود 20 درصد اختلاف فشار کاری از قبل بارگیری کنید. این الزامات اضافی هزینه کل مالکیت شما را افزایش می دهد، بنابراین اگر مایعات HFC را در نظر می گیرید، آن را در تصمیم خود لحاظ کنید.
محدوده دمای عملیاتی بسته به مواد آب بندی متفاوت است. آب بندی های NBR از منفی 30 تا مثبت 80 درجه سانتیگراد برای خود سیال کار می کنند، در حالی که دمای محیط باید بین منفی 20 تا مثبت 70 درجه سانتیگراد باقی بماند. مهر و موم های FKM محدوده های کمی متفاوت را ارائه می دهند، از منفی 20 تا 80 درجه سانتیگراد مثبت برای دمای سیال.
تمیز نگه داشتن سیستم
تمیزی روغن تفاوت زیادی در عملکرد سوپاپ ایجاد می کند. شیر کنترل جهت WMM 10 به تمیزی مایع ISO 4406 کلاس 20/18/15 یا بهتر نیاز دارد. به نظر می رسد این کار بیش از حد فنی باشد، اما آلودگی عامل اصلی چسبیدن قرقره در شیرهای دستی است. حتی ذرات کوچک نیز می توانند بین قرقره و سوراخ فرو شوند و باعث شوند که سوپاپ قطع شود یا به آرامی حرکت کند.
نصب یک سیستم فیلتراسیون با کیفیت بالا در درازمدت جواب می دهد. میانگین زمان خرابی خطرناک شیر (MTTFd) در شرایط تمیز به 150 سال می رسد که نشان می دهد خود شیر بسیار قابل اعتماد است. بیشتر خرابی ها به عوامل خارجی مانند روغن آلوده، نصب نامناسب یا عملکرد خارج از محدوده فشار مشخص شده بازمی گردد.
مسائل و راه حل های رایج
چسبندگی قرقره به عنوان شایع ترین مشکل در شیر کنترل جهت WMM 10 است. این معمولاً زمانی اتفاق می افتد که ذرات در اطراف قرقره جمع می شوند یا هنگام کار در دماهای سرد با روغن با ویسکوزیته بالا. راه حل شامل حفظ پاکیزگی مناسب روغن و اطمینان از ماندگاری ویسکوزیته مایع هیدرولیک شما در محدوده 2.8 تا 500 میلی متر مربع در ثانیه است.
حرکت غیرمنتظره قرقره در نسخه‌های مهارکننده ممکن است زمانی رخ دهد که نوک فشار در خط برگشت بر نیروی نگهدارنده 30 تا 40 نیوتنی غلبه کند. این یک خطر ایمنی ایجاد می کند زیرا ممکن است سوپاپ بدون ورودی اپراتور تغییر مکان دهد. افزودن شیر چک در خط برگشت یا طراحی مدار برگشت فشار کم مجزا این مشکل را حل می کند.
نشت آب بند در طول زمان با سایش آب بند ها در اثر عملکرد عادی ایجاد می شود. بازرسی‌های منظم زودتر از این اتفاق می‌افتد، قبل از اینکه نشت‌های کوچک به مشکلات بزرگ تبدیل شوند. هنگام تعویض مهر و موم، مطمئن شوید که مواد آب بند را با نوع مایع هیدرولیک خود مطابقت دهید.
قیمت گذاری و گزینه های جایگزین
شیر کنترل جهت WMM 10 از Bosch Rexroth معمولا بین 1091 تا 1114 دلار برای قطعات OEM هزینه دارد. این قیمت نشان دهنده کیفیت مهندسی و گواهینامه ای است که با نام تجاری Rexroth ارائه می شود. جایگزین‌های ارزان‌تر از تولیدکنندگانی مانند Huade از 38 دلار تا 132 دلار آمریکا متغیر است و ادعا می‌کنند که با NG10 سازگاری دارند، اما این موارد با خطراتی همراه هستند.

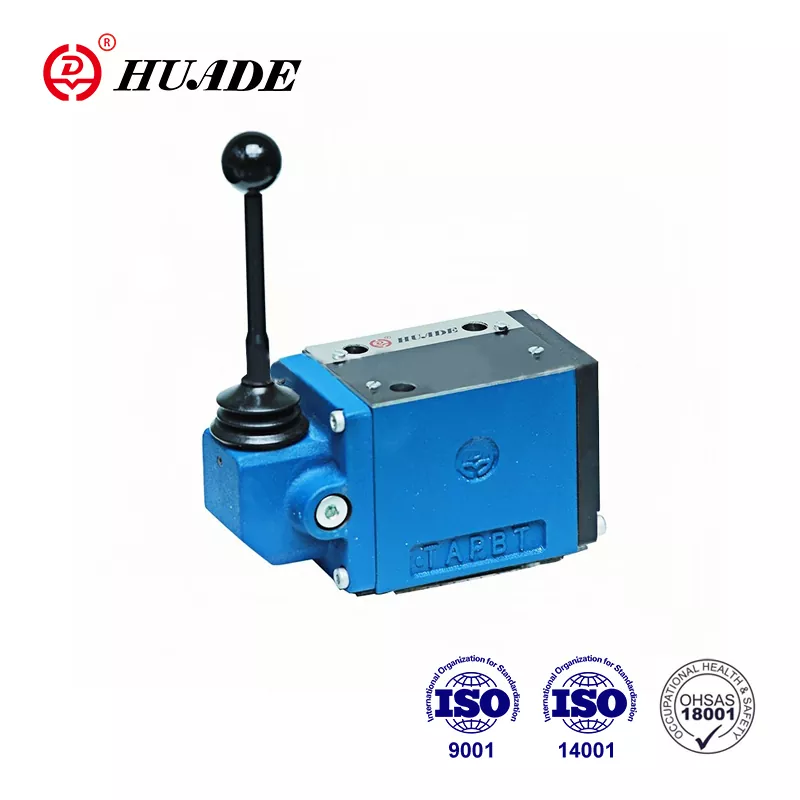

تولید کنندگان چینی دریچه های مشابه عملکردی را با قیمت بسیار پایین تر تولید می کنند. Huade معادل WMM 10 را ارائه می دهد که با مشخصات اولیه فشار 315 بار و جریان 160 لیتر در دقیقه مطابقت دارد. سوال این است که آیا صرفه جویی در هزینه خطرات بالقوه در دقت، کیفیت اسناد و پشتیبانی طولانی مدت را توجیه می کند یا خیر.
هنگام مقایسه گزینه های جایگزین، به جای صرفاً به شماره مدل، به مشخصات واقعی توجه کنید. برخی از شیرهای NG6 از روش‌های نامگذاری مشابهی استفاده می‌کنند، اما تنها 80 لیتر در دقیقه را مدیریت می‌کنند که سیستم شما را تنگنا می‌کند. بررسی کنید که هر جایگزینی واقعاً ظرفیت 160 لیتر در دقیقه را فراهم می کند که شیر کنترل جهت WMM 10 را برای محرک های بزرگتر مناسب می کند.
بهترین روش های نصب
نصب صحیح شیر کنترل جهت WMM 10 با سطح نصب شروع می شود. شیر بر روی یک صفحه فرعی نصب می شود که مطابق با استانداردهای DIN 24340 A یا ISO 4401-05-04-0-05 است. پیچ و مهره های نصب را مطابق مشخصات بچرخانید و از مهر و موم های صحیح بین شیر و صفحه فرعی استفاده کنید. حتی اشتباهات کوچک نصب می تواند منجر به نشت داخلی یا کاهش عملکرد شود.
اندازه لوله بیش از آن چیزی است که بسیاری از مردم متوجه می شوند. هنگامی که دبی به 160 لیتر در دقیقه نزدیک می شود، لوله های کم اندازه باعث افت فشار و افزایش گرما می شوند. خط برگشت مخصوصاً به دلیل فشار پایین تر در پورت T به اندازه کافی نیاز دارد.
برای سیستم هایی با نرخ جریان گذرا بالا، نصب یک کارتریج دریچه گاز در کانال P از امواج ضربه ای و کاویتاسیون جلوگیری می کند. یک کارتریج B08 با دهانه 0.8 میلی متری نقطه شروع خوبی را فراهم می کند، اگرچه برنامه خاص شما ممکن است نیاز به تنظیم داشته باشد. این افزوده کوچک به طور قابل توجهی از عمر شیر در سیستم هایی با تغییرات بار ناگهانی محافظت می کند.
استراتژی تعمیر و نگهداری
یک رویکرد تعمیر و نگهداری پیشگیرانه، طول عمر بالقوه 150 ساله شیر کنترل جهت WMM 10 را به حداکثر می‌رساند. تجزیه و تحلیل منظم روغن، مشکلات آلودگی را قبل از آسیب رساندن به شیر برطرف می‌کند. آزمایش باید حداقل شامل تعداد ذرات، ویسکوزیته و رطوبت باشد.
فواصل تعویض فیلتر به محیط کار و میزان آلودگی شما بستگی دارد. محیط های پر گرد و غبار ممکن است نیاز به تغییر ماهانه فیلتر داشته باشند، در حالی که تنظیمات صنعتی تمیز ممکن است چندین ماه طول بکشد. قبل از تعویض فیلترها منتظر فعال شدن آلارم های فشار تفاضلی نباشید، زیرا ممکن است قبلاً آسیب دیده باشد.
تعویض مهر و موم از یک برنامه قابل پیش بینی بر اساس ساعات کار و چرخه فشار پیروی می کند. در دسترس نگه داشتن کیت های آب بندی یدکی، زمان از کار افتادن را در زمانی که تعویض ضروری می شود کاهش می دهد. فعالیت های تعمیر و نگهداری خود را برای ایجاد الگوهایی که به پیش بینی نیازهای آینده کمک می کند، مستند کنید.
زمان انتخاب WMM 10
شیر کنترل جهت WMM 10 در کاربردهایی که کنترل دستی مزیت هایی را نسبت به محرک الکتریکی ارائه می دهد برتر است. روش های راه اندازی ماشین اغلب از احساس مستقیم و پاسخ فوری شیرهای دستی بهره می برند. سیستم های نادیده گرفتن اضطراری نیز به نفع شیرهای دستی هستند زیرا حتی در هنگام خرابی های الکتریکی نیز کار می کنند.
تجهیزات ساختمانی بزرگ، ماشین ابزار و پرس ها کاربردهای معمولی برای WMM 10 را نشان می دهند. ترکیبی از ظرفیت فشار بالا و سرعت جریان بالا نیازهای سیلندرها و موتورهای هیدرولیک بزرگ را برآورده می کند. گزینه detent برای موقعیت‌یابی برنامه‌هایی که باید در حین انجام کارهای دیگر، تنظیمات را قفل کنید، به خوبی کار می‌کند.
با این حال، شیر برای هر موقعیتی ایده آل نیست. سیستم‌های خودکاری که نیاز به کنترل از راه دور دارند باید به جای آن از شیرهای فعال الکتریکی استفاده کنند. برنامه هایی که به کنترل دقیق جریان فراتر از کلیدهای روشن و خاموش ساده نیاز دارند ممکن است به دریچه های متناسب نیاز داشته باشند. درک این محدودیت ها به شما کمک می کند شیر مناسبی را برای نیازهای خاص خود انتخاب کنید.
ملاحظات نهایی
شیر کنترل جهت WMM 10 نشان دهنده فناوری هیدرولیک بالغ است که عملکرد قابل اعتمادی را در صورت استفاده صحیح ارائه می دهد. درجه فشار 315 بار و ظرفیت جریان 160 لیتر در دقیقه آن را در میان شیرهای دستی توانمندتر در کلاس اندازه NG10 قرار می دهد. رقم 150 ساله MTTFd منعکس کننده مهندسی جامد است، اگرچه دستیابی به این نیاز به توجه به تمیزی سیستم و نگهداری مناسب دارد.
هنگام طراحی یک سیستم جدید یا جایگزینی یک شیر موجود، روی تطبیق قابلیت‌های شیر با نیازهای واقعی خود تمرکز کنید. تصور نکنید که مشخصات بالاتر همیشه به معنای عملکرد بهتر است. یک شیر کنترل جهت دار WMM 10 با اندازه مناسب و نگهداری شده از بیشتر ماشین آلاتی که کنترل می کند دوام خواهد داشت.
تصمیم بین OEM و تامین کنندگان جایگزین در نهایت به میزان تحمل ریسک و محاسبه هزینه کل بستگی دارد. تفاوت قیمت اولیه جذاب به نظر می رسد، اما ارزش پشتیبانی فنی، کیفیت اسناد و پوشش ضمانت را در نظر بگیرید. برای کاربردهای حیاتی که زمان از کار افتادگی هزینه های بالایی را به همراه دارد، گزینه OEM معمولاً با وجود قیمت اولیه بالاتر، منطقی است.
درک جزئیات فنی شیر کنترل جهت WMM 10 به شما کمک می کند تا در مورد مشخصات، نصب و نگهداری تصمیمات آگاهانه بگیرید. این دانش مستقیماً به عملکرد بهتر سیستم و طول عمر بیشتر اجزا ترجمه می شود که در نهایت نتیجه شما را بهبود می بخشد.
