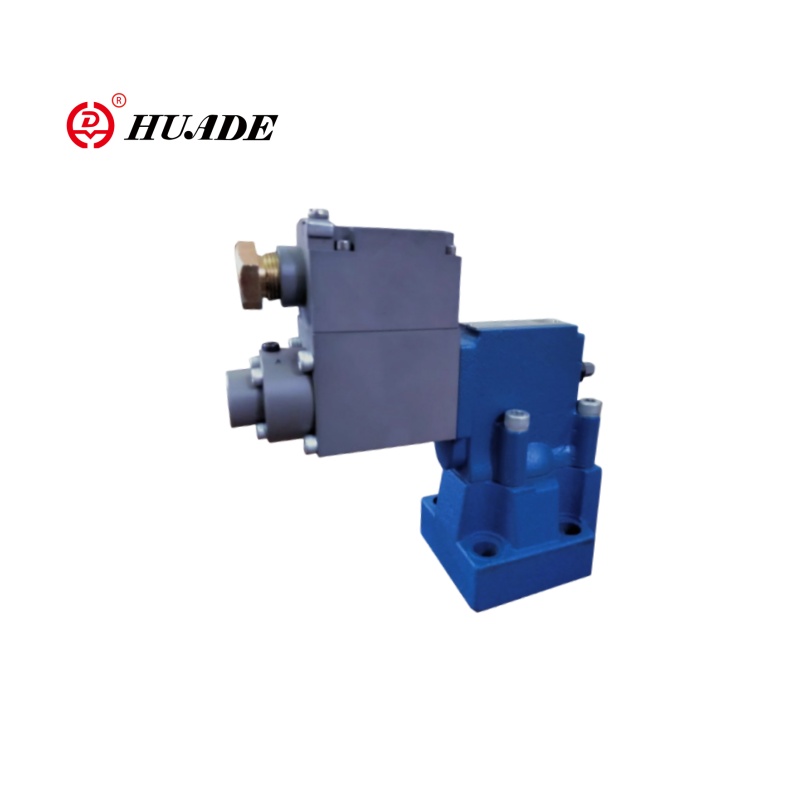

در مقایسه با سوپاپ تسکین فشار ضد انفجار DBE ، سری DBEM دریچه برای سناریوهایی با پاسخ پویا بالا و نیازهای هوشمند مناسب تر است. محدوده فشار کار 50 ~ 315 بار ، سرعت جریان تا 600 لیتر در دقیقه (مدل DBEM 32). ولتاژ کار DC 24V است. سوپاپ تسکین فشار ضد انفجار DBEM یک طرح یکپارچه را با یک تقویت کننده دیجیتال یکپارچه اختیاری (ماژول OBE) ، سیم کشی ساده و یک ساختار هسته سوپاپ پلاگین اتخاذ می کند ، بنابراین نیازی به جدا کردن خط لوله برای نگهداری نیست.
| مایع | روغن معدنی مناسب برای مهر و موم NBR و FKM |
| استر فسفات برای مهر و موم FKM | |
| دامنه دمای سیال ℃ | -30 تا +80 (مهر و موم NBR) |
| -20 تا +80 (مهر و موم FKM) | |
| دامنه ویسکوزیته MM2/s | 2.8 تا 380 |
| خطی بودن | 3.5 ± |
| تکرارپذیری | 2 ± 2 ٪ |
| برقی | |
| منبع تغذیه | دی سی |
| ma.solenoid جریان ma | 100 |
| MAX.SOLENOID CURRENT MA | 800 |
| مقاومت در برابر سیم پیچ | 19.5Ω در 20 ℃ ، Max.Warm مقدار: 28.8Ω |
| وضعیت کار | پیوسته |
| حداکثر. کار دمای محیطی | +50 |
| عایق به DIN 40 050 | IP65 |
ویژگی ها:
صفحه نصب صفحه:
- الگوی انتقال به DIN 24 340 فرم E و ISO 6264
- برای نصب در منیفولدها
- 4 رتبه بندی فشار
- مکس. محدودیت فشار ، اختیاری
- نوع تقویت کننده VT-2000 (باید جداگانه سفارش داده شود)
برنامه:
شیر تسکین فشار ضد انفجار DBEM به طور گسترده ای در صنعت نفت و گاز ، سیستم های ضد انفجار شیمیایی و دارویی ، معادن زغال سنگ و تجهیزات زیرزمینی ، کشتی ها و مهندسی دریایی مورد استفاده قرار می گیرد.
مثال:
PLC ضد انفجار PLC → DBEM VALVE (تقویت کننده OBE یکپارچه) → سنسور فشار ضد انفجار
↓
اتوبوس Profibus-DP
شیر تسکین فشار ضد انفجار DBEM دریچه تسکین فشار است. از آن برای تنظیم مداوم فشار در سیستم های هیدرولیک توسط سیگنال الکتریکی استفاده می شود.

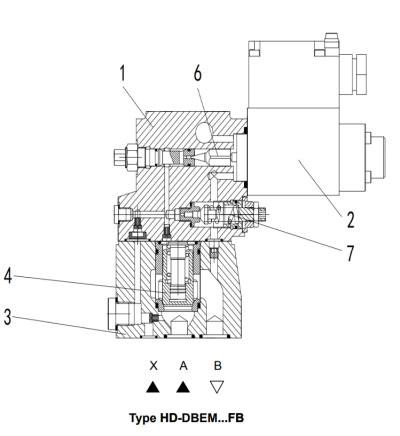

اساساً این دریچه ها از یک دریچه خلبان (1) با سولنوئید متناسب (2) و شیر اصلی (3) با درج اصلی قرقره (4) تشکیل شده اند.
نوع HD-DBE ... FB
حد فشار در رابطه با مقدار جریان الکتریکی است و توسط سولنوئید متناسب (2) تنظیم شده است. فشار سیستم روی قرقره اصلی اعمال می شود (4). در همان زمان فشار به سمت بهار بارگذاری شده از قرقره اصلی (4) و خلبان خلبان (6) از طریق دهانه (5) در شیر خلبان (1) اعمال می شود. اگر نیروی هیدرولیک بیش از نیروی solenoid باشد ، خلبان خلبان (6) باز می شود. مایع خلبان می تواند به مخزن و افت فشار ناشی از حفره ها بر روی قرقره اصلی برسد (4). سپس قرقره اصلی (4) کانال را از پمپ به مخزن باز می کند.
نوع HD-DBEM ... FB
به صورت اختیاری شیر را می توان با یک شیر کنترل خلبان بارگذاری شده بهار اضافی (7) برای حداکثر ایمنی فشار (ایمنی فشار اضافی) تهیه کرد.

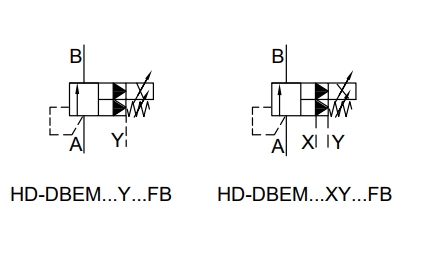

نماد شیر تسکین فشار ضد انفجار DBEM
