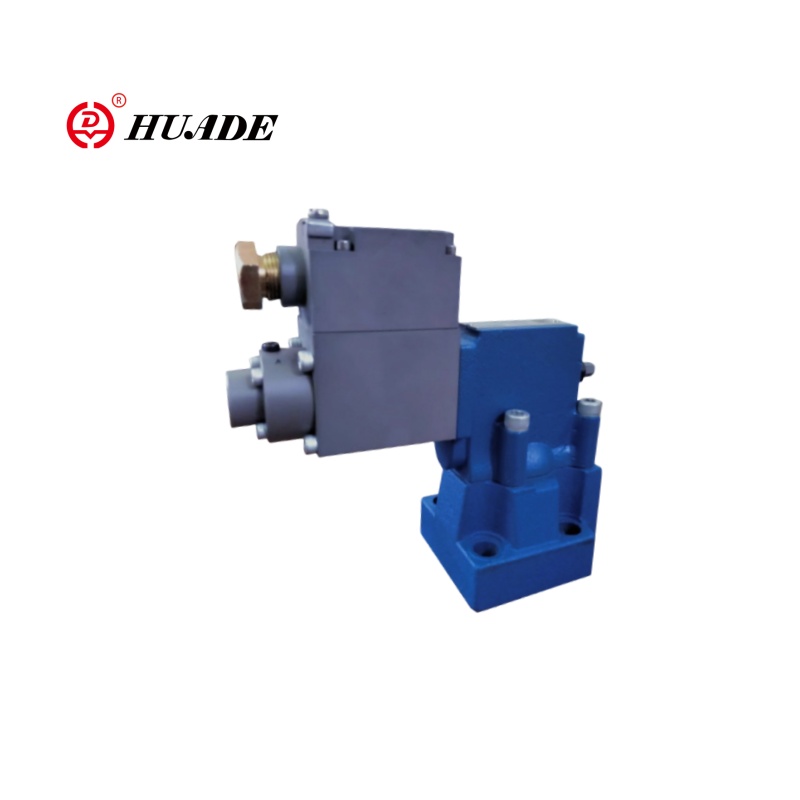

سریال DBE VILLE SPENCE DBE ، یک شیر تنظیم کننده فشار الکتریکی کنترل شده برای محیط های قابل اشتعال و انفجاری ، با تنظیم فشار دقیق متناسب و ویژگی های ضد انفجار ایمن است. دریچه تسکین متناسب DBE دارای یک عملکرد تسکین دهنده اضطراری مکانیکی داخلی است که هنگام خاموش بودن به طور خودکار به فشار ایمن تغییر می کند. و پوشش مقاوم در برابر سایش در هسته دریچه می تواند عمر خدمات را افزایش دهد.
| مایع | روغن معدنی مناسب برای مهر و موم NBR و FKM |
| استر فسفات برای مهر و موم FKM | |
| دامنه دمای سیال ℃ | -30 تا +80 (مهر و موم NBR) |
| -20 تا +80 (مهر و موم FKM) | |
| دامنه ویسکوزیته MM2/s | 2.8 تا 380 |
| خطی بودن | 3.5 ± |
| تکرارپذیری | 2 ± 2 ٪ |
| برقی | |
| منبع تغذیه | دی سی |
| ma.solenoid جریان ma | 100 |
| MAX.SOLENOID CURRENT MA | 800 |
| مقاومت در برابر سیم پیچ | 19.5Ω در 20 ℃ ، Max.Warm مقدار: 28.8Ω |
| وضعیت کار | پیوسته |
| حداکثر. کار دمای محیطی | +50 |
| عایق به DIN 40 050 | IP65 |
ویژگی ها:
صفحه نصب صفحه:
- الگوی انتقال به DIN 24 340 فرم E و ISO 6264
- برای نصب در منیفولدها
- 4 رتبه بندی فشار
- مکس. محدودیت فشار ، اختیاری
- نوع تقویت کننده VT-2000 (باید جداگانه سفارش داده شود)
برنامه:
سوپاپ تسکین فشار ضد انفجار DBE می تواند برای پیشگیری از انفجار سکوی حفاری (BOP) ، ابزارهای سوراخ پایین ، ایستگاه های فشرده سازی گاز طبیعی ، تکیه گاه های هیدرولیک معدن ، دستگاه های سپر ، تجهیزات استخراج گاز ، تجهیزات حفاری در اعماق دریا و ماشین آلات عرشه ضد انفجار استفاده شود.
مثال:
PLC ضد انفجار → تقویت کننده متناسب با انفجار → DBE VALVE → محرک هیدرولیک
↑
سنسور فشار ضد انفجار (بازخورد)
شیر تسکین فشار ضد انفجار DBE دریچه تسکین فشار خلبان است. از آن برای تنظیم مداوم فشار در سیستم های هیدرولیک توسط سیگنال الکتریکی استفاده می شود.

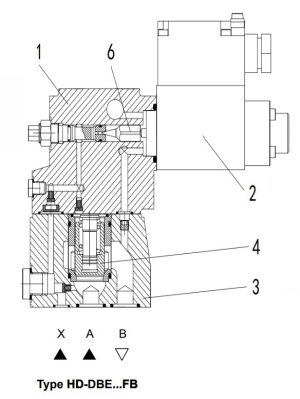

اساساً این دریچه ها از یک دریچه خلبان (1) با سولنوئید متناسب (2) و شیر اصلی (3) با درج اصلی قرقره (4) تشکیل شده اند.
نوع HD-DBE ... FB
حد فشار در رابطه با مقدار جریان الکتریکی است و توسط سولنوئید متناسب (2) تنظیم شده است. فشار سیستم روی قرقره اصلی اعمال می شود (4). در همان زمان فشار به سمت بهار بارگذاری شده از قرقره اصلی (4) و خلبان خلبان (6) از طریق دهانه (5) در شیر خلبان (1) اعمال می شود. اگر نیروی هیدرولیک بیش از نیروی solenoid باشد ، خلبان خلبان (6) باز می شود. مایع خلبان می تواند به مخزن و افت فشار ناشی از حفره ها بر روی قرقره اصلی برسد (4). سپس قرقره اصلی (4) کانال را از پمپ به مخزن باز می کند.

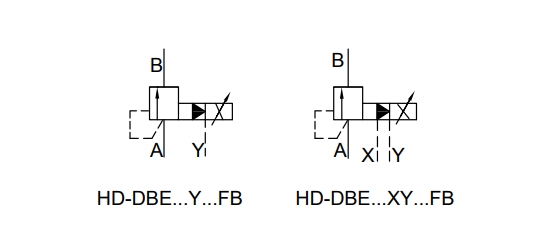

نماد سوپاپ تسکین فشار ضد انفجار DBE
