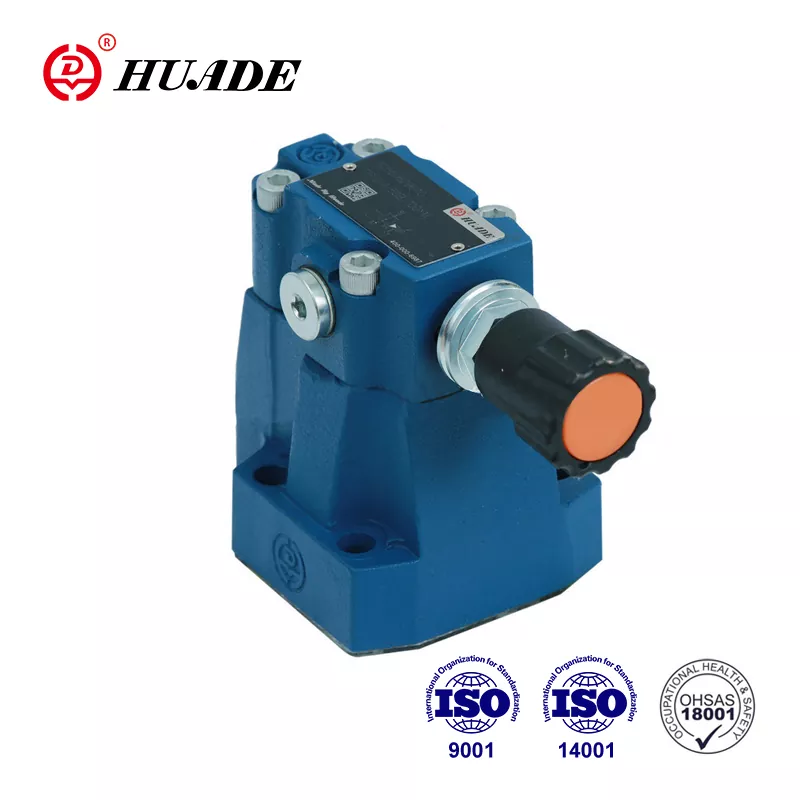

شیر کاهنده فشار چیست؟

آیا تا به حال به این فکر کرده اید که چگونه خانه شما با وجود اینکه سیستم آب شهر با فشار بسیار بالاتری کار می کند، فشار آب ثابت می گیرد؟ یا کارخانه‌ها چگونه تجهیزات خود را از فشارهای خطرناک در امان نگه می‌دارند؟ شیرهای کاهش فشار (PRV) قهرمانان گمنامی هستند که 24/7 در پشت صحنه کار می کنند.

شیر کاهنده فشار چیست؟

شیر کاهنده فشار نوع خاصی از شیر است که به طور خودکار فشار بالای آب یا گاز را به سطح ایمن تر و پایدارتر کاهش می دهد. به آن به عنوان یک "دروازه بان" فشار فکر کنید که از لوله ها، لوازم خانگی و تجهیزات شما در برابر آسیب محافظت می کند.

چرا به شیرهای کاهش فشار نیاز داریم؟

دلایل اصلی استفاده از PRV عبارتند از:

• ایمنی:فشار زیاد می تواند باعث ترکیدن لوله ها یا خرابی خطرناک تجهیزات شود
• حفاظت از تجهیزات:از آسیب دیدن وسایل و ماشین آلات گران قیمت جلوگیری می کند
• ثبات فرآیند:عملکرد پایدار در فرآیندهای تولیدی و صنعتی را تضمین می کند
• حفظ آب:با حفظ سطوح فشار بهینه از ضایعات جلوگیری می کند
• صرفه جویی در انرژی:با بهینه سازی کارایی سیستم، هزینه های انرژی را کاهش می دهد

شیر کاهنده فشار چگونه کار می کند؟

اصل اساسی پشت همه PRV ها به طرز شگفت آوری ساده است: آنها از فشار پایین دست (خروجی) برای کنترل میزان باز یا بسته شدن شیر استفاده می کنند.

فرآیند اساسی

1. فشار بالا از سمت بالادست (ورودی) وارد شیر می شود
2. یک مکانیسم حسگر (مانند فنر و دیافراگم) فشار خروجی را کنترل می کند
3. دریچه به طور خودکار باز شدن خود را بر اساس این بازخورد تنظیم می کند
4. فشار ثابت و کمتری به سمت سیستم شما جریان می یابد

مانند داشتن یک دستیار هوشمند است که دائماً فشار آب شما را کنترل می کند و بدون نیاز به انجام کاری آن را کاملاً تنظیم می کند.

اجزای کلیدی

هر PRV دارای این بخش‌های اصلی است:

• بدنه سوپاپ:محفظه اصلی که شامل تمام اجزا است
• دیافراگم یا پیستون:فشار خروجی را حس می کند و برای کنترل شیر حرکت می کند
• بهار:نیرویی را فراهم می کند که سطح فشار مورد نظر شما را تنظیم می کند
• پیچ تنظیم:به شما امکان می دهد تنظیم فشار خروجی را تغییر دهید
• صندلی و دیسک سوپاپ:قطعاتی که در واقع جریان را کنترل می کنند

انواع شیرهای کاهنده فشار

همه PRV ها یکسان ایجاد نمی شوند. دو دسته اصلی وجود دارد که هر کدام نقاط قوت خود را دارند:

1. PRV های مستقیم (بهار بارگذاری شده)

اینها نوع ساده‌تر و رایج‌تری هستند که در اکثر خانه‌ها و مشاغل کوچک پیدا می‌کنید.

نحوه کار آنها:فنر به دیافراگم فشار می آورد که مستقیماً باز شدن دریچه را بر اساس فشار خروجی کنترل می کند.

بهترین برای:

• سیستم های آب مسکونی
• کاربردهای تجاری کوچک
• تنظیمات ساده که در آن دقت بالا مهم نیست

2. PRV های خلبانی

اینها اسب‌های کار سنگین هستند که در برنامه‌های بزرگتر و سخت‌تر استفاده می‌شوند.

نحوه کار آنها:یک شیر "پایلوت" کوچک، یک شیر اصلی بزرگتر را کنترل می کند و از فشار ورودی برای کمک به تنظیم جریان های بزرگ با دقت زیاد استفاده می کند.

بهترین برای:

• سیستم های آب شهری
• فرآیندهای صنعتی بزرگ
• برنامه هایی که به دقت بالایی نیاز دارند
• سیستم هایی با تقاضای جریان بسیار متفاوت

برنامه های رایج: جایی که PRV ها را پیدا خواهید کرد

دریچه های کاهنده فشار همه جا هستند وقتی که بدانید به دنبال چه چیزی باشید:

در خانه شما

• حفاظت آبگرمکن:از آسیب ناشی از فشار بالای آب شهری جلوگیری می کند
• ایمنی دستگاه:از ماشین لباسشویی، ظرفشویی و یخ ساز محافظت می کند
• وسایل لوله کشی:فشار راحت آب را در شیرها و دوش ها تضمین می کند

سیستم های آب شهری

• مناطق فشار منطقه:فشار انتقال بالا را برای محله ها کاهش می دهد
• نقاط ورودی ساختمان:کاهش فشار از خطوط اصلی خیابان
• حفاظت در برابر آتش:فشار مناسب را برای سیستم های اسپرینکلر حفظ می کند

کاربردهای صنعتی

• سیستم های بخار:بخار پرفشار را به سطوح قابل استفاده برای گرمایش و فرآیندها کاهش می دهد
• فرآوری شیمیایی:فشارهای دقیق را برای واکنش ها و تجهیزات حفظ می کند
• نفت و گاز:فشار در خطوط لوله و تجهیزات پردازش را کنترل می کند
• ساخت:فشار ثابت را برای ابزارها و تجهیزات پنوماتیک تضمین می کند

مطالعات موردی در دنیای واقعی: PRVs در عمل

انتخاب PRV مناسب: آنچه باید بدانید

انتخاب شیر کاهنده فشار مناسب فقط به معنای انتخاب یکی از آنها از قفسه نیست. در اینجا عوامل کلیدی که باید در نظر گرفته شوند عبارتند از:

1. فشار مورد نیاز

• فشار ورودی:فشار وارد شده چقدر بالاست؟
• فشار خروجی:چه فشاری برای درخواست خود نیاز دارید؟
• نسبت فشار:تفاوت فشار ورودی و خروجی

2. الزامات جریان

• حداکثر جریان:چه مقدار آب یا گاز برای جریان در اوج تقاضا نیاز دارد؟
• حداقل جریان:کمترین جریانی که خواهید داشت چیست؟
• تنوع جریان:آیا تقاضای شما در طول روز به طور چشمگیری تغییر می کند؟

3. نوع و شرایط سیال

• آنچه در جریان است:آب، بخار، گاز یا مواد شیمیایی؟
• دما:سیالات داغ به مواد مختلفی نیاز دارند
• خورندگی:برخی از مایعات مواد خاصی را از بین می برند

4. الزامات دقت

• چقدر دقیق:آیا به فشار 1±% نیاز دارید یا ±10% مشکلی ندارد؟
• ثبات:ثابت ماندن فشار با تغییر جریان چقدر مهم است؟

5. انتخاب مواد

مواد مختلف برای کاربردهای مختلف بهتر عمل می کنند:

• برنز/برنج:مناسب برای سیستم های آب، دارای گواهینامه NSF برای آب آشامیدنی
• چدن:قوی و مقرون به صرفه برای سیستم های آب بزرگ
• فولاد ضد زنگ:برای کاربردهای دمای بالا، خورنده یا بهداشتی مناسب است
• آلیاژهای ویژه:برای شرایط شدید مانند پردازش شیمیایی با فشار بالا

ویژگی های عملکرد: درک اعداد

هنگام ارزیابی PRV ها، چندین مشخصات مهم را مشاهده خواهید کرد:

دقت

این به شما می گوید که شیر چقدر نزدیک می تواند فشار تنظیم شده شما را حفظ کند. به عنوان مثال:

• بازیگری مستقیم:به طور معمول ± 10-20٪
• خلبانی:معمولا ± 1-5٪
• مدل های با دقت بالا:می تواند به <±1٪ برسد

درک دروپ: قاتل عملکرد

ضریب جریان (Cv) ساخته شده ساده

در اینجا ساده ترین راه برای درک Cv وجود دارد: تعداد گالن در دقیقه با افت فشار 1 PSI از شیر عبور می کند.

نسبت چرخش

این محدوده جریان هایی را که شیر می تواند به طور موثر کنترل کند را نشان می دهد:

• بازیگری مستقیم:حدود 10:1 (اگر حداکثر جریان 100 GPM باشد، حداقل قابل کنترل 10 GPM است)
• خلبانی:تا 100:1 یا بیشتر

بهترین روش های نصب

حتی بهترین PRV نیز اگر به درستی نصب نشود، به درستی کار نخواهد کرد. در اینجا نکات کلیدی وجود دارد:

قبل از شیر

• یک صافی نصب کنید:از گیر کردن دریچه از زباله جلوگیری می کند
• لوله مستقیم:اجازه دهید حداقل 5 قطر لوله از لوله مستقیم قبل از شیر
• شیر قطع کننده:برای نگهداری و جداسازی اضطراری

بعد از شیر

• گیج فشار:برای نظارت بر فشار خروجی
• لوله مستقیم:حداقل 2 قطر لوله بعد از شیر
• شیر تسکین دهنده:برای ایمنی در مواقعی که PRV بسته نشود

نکات عمومی

• اندازه صحیح:فقط با اندازه لوله مطابقت نداشته باشید - بر اساس نیازهای جریان محاسبه کنید
• نصب افقی:معمولاً برای دسترسی و عملکرد مناسب ترجیح داده می شود
• پشتیبانی درست:اجازه ندهید که شیر وزن لوله را تحمل کند

عیب یابی مشکلات رایج

PRV ها قابل اعتماد هستند، اما می توانند مشکلاتی را ایجاد کنند. در اینجا شایع ترین مشکلات و دلایل احتمالی آنها آورده شده است:

مشکل: فشار خروجی خیلی زیاد است

علل احتمالی:

• دریچه به دلیل زباله باز شده است
• خستگی یا آسیب بهاره
• خرابی دیافراگم
• تنظیم نادرست

مشکل: فشار خروجی خیلی کم است

علل احتمالی:

• دریچه گیر کرده تا حدی بسته است
• دریچه کم اندازه برای کاربرد
• افت فشار بیش از حد در سراسر شیر

مشکل: نوسانات فشار

علل احتمالی:

• "شکار" دریچه به دلیل بزرگی بیش از حد
• نصب نامناسب (خیلی نزدیک به اتصالات یا پمپ ها)
• قطعات سوپاپ فرسوده

مشکل: عملکرد پر سر و صدا

علل احتمالی:

• کاویتاسیون (افت فشار خیلی زیاد)
• شیر بزرگ که در دهانه های بسیار کم کار می کند
• سرعت بالا از طریق شیر

آینده شیرهای کاهش فشار

صنعت PRV با فناوری های جدید در حال پیشرفت است:

PRV های هوشمند

شیرهای مدرن می توانند شامل موارد زیر باشند:

• سنسورهای فشاربرای نظارت در زمان واقعی
• کنترل های الکترونیکیبرای تنظیم از راه دور
• ثبت داده هابرای برنامه ریزی تعمیر و نگهداری
• قابلیت های ارتباطیبرای ادغام با سیستم های مدیریت ساختمان

ادغام اینترنت اشیا

PRV های هوشمند اکنون می توانند به اینترنت اشیا (IoT) متصل شوند و این امکان را به شما می دهد:

• نظارت از راه دوراز هر کجا
• تعمیر و نگهداری پیش بینیبر اساس داده های عملکرد
• بهینه سازی خودکارتنظیمات فشار
• ادغام با سیستم های هوشمند ساختمان

مواد پیشرفته

مواد جدید در حال ساخت PRV هستند:

• بادوام تردر محیط های خشن
• اجرای بهتربا ویژگی های جریان بهبود یافته
• نگهداری راحت تربا ویژگی های خود تمیز شونده

هوش بازار: چه چیزی باعث نوآوری PRV می شود

بازار جهانی PRV در سال 2022 به 3.3 میلیارد دلار رسید و پیش بینی می شود تا سال 2030 به 4.4 میلیارد دلار برسد - این نرخ رشد سالانه 3.5٪ است. اما آنچه واقعاً جالب است این است که چرا این بازار در حال گسترش است:

محرک های واقعی بازار (فراتر از سرفصل ها)

بحران زیرساخت:تنها در ایالات متحده، سیستم های آب روزانه 6 میلیارد گالن به دلیل پیری لوله ها و مدیریت نامناسب فشار از دست می دهند. شهرهایی مانند فلینت کشف کردند که فشار بالا آلودگی سرب را تسریع می کند - ناگهان PRV ها به ابزار بهداشت عمومی تبدیل شدند، نه فقط اجزای مهندسی.

شهر هوشمند فشار:آژانس ملی آب سنگاپور پس از نصب PRV های هوشمند در سراسر شبکه خود، 15 درصد صرفه جویی در مصرف آب را گزارش می دهد. وقتی شهرها این نوع ROI را مشاهده می کنند، پذیرش به سرعت تسریع می یابد.

جنگ های بهره وری صنعتی:کارخانه های شیمیایی با استفاده از سیستم های پیشرفته PRV، 8 تا 12 درصد صرفه جویی در مصرف انرژی را گزارش می دهند. در صنعتی که حواشی آن کم است، این بازی را تغییر می دهد.

چه کسی واقعا برنده است (و چرا)

• امرسون (برند فیشر):بر نفت و گاز با فناوری شیر هوشمند خود غالب است. ادغام دیجیتال دوقلوی آنها به شل کمک کرد تا 35 درصد از کار افتادگی برنامه ریزی نشده را در یک مرکز کاهش دهد.
• اسپیراکس-سارکو:متخصصان بخار که به معنای واقعی کلمه کتاب راندمان انرژی نوشتند. شرکت های مواد غذایی و آشامیدنی به آنها سوگند یاد می کنند زیرا کنترل دمای بخار می تواند کیفیت محصول را ایجاد یا خراب کند.
• وات:حرکت هوشمند با تمرکز بر مسکونی و تجاری سبک. آنها با سازندگان بزرگ همکاری کردند، بنابراین PRV های آنها اکنون در بسیاری از پروژه های ساختمانی جدید استاندارد هستند.

راهنمای انتخاب سریع: برش از سردرگمی

توصیه های برند بر اساس برنامه

بررسی واقعیت هزینه: آنچه که در واقع پرداخت خواهید کرد

هزینه های پنهان برای بودجه

• نصب: 200-2000 دلار (بسته به پیچیدگی)
• نگهداری سالانه: 100-500 دلار
• تعمیرات اضطراری: 500-5000 دلار
• خرابی سیستم: اغلب 10 برابر هزینه شیر در تولید از دست رفته است

نگهداری و مدیریت چرخه عمر

تعمیر و نگهداری روتین:

• بازرسی بصری:به دنبال نشتی، خوردگی یا آسیب باشید
• بررسی فشار:اطمینان حاصل کنید که فشار خروجی صحیح است
• تمیز کردن صافی:زباله هایی را که می تواند بر عملکرد تأثیر بگذارد را حذف کنید

خدمات حرفه ای:

• بازرسی سالانهبرای کاربردهای حیاتی
• بازسازی دریچههر 5-10 سال بسته به خدمات
• بررسی های کالیبراسیونبرای کاربردهای با دقت بالا

شاخص های جایگزینی:

• عدم توانایی در حفظ فشار تنظیم شده
• سر و صدا یا لرزش بیش از حد
• سایش یا آسیب قابل مشاهده
• سن (معمولا 15-20 سال برای شیرهای با کیفیت)

تاثیر زیست محیطی و پایداری

اینجاست که PRV ها به قهرمانان محیطی تبدیل می شوند:

داستان های موفقیت در حفظ آب
