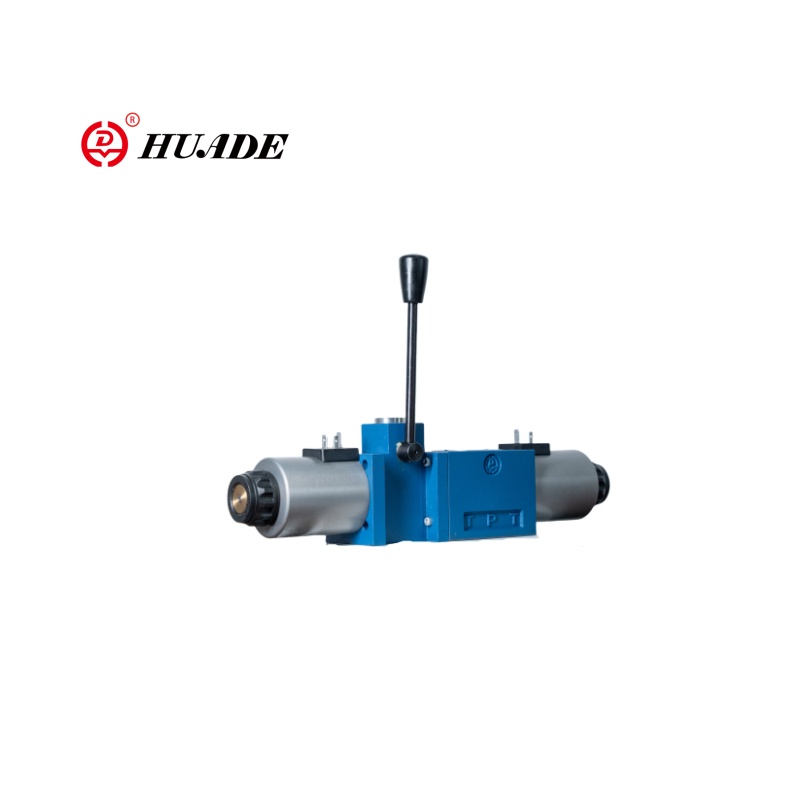

دریچه سولنوئید ضد انفجار با دسته 4WEM6 یک شیر کنترل جهت دار با عملکرد دو با عملکرد با هر دو کنترل سولنوئید و عملکرد اضطراری دستی است. شیر برقی ضد انفجار 4WEM6 به طور گسترده ای در سیستم های هیدرولیک و پنوماتیک صنعتی که نیاز به کنترل جهت قابل اعتماد و رسیدگی به گسل اضطراری دارند استفاده می شود.
دریچه سولنوئید ضد انفجار 4WEM6 با دسته ، بدنه شیر آلیاژ ضدزنگ یا مس ، که مقاوم در برابر خوردگی و مقاوم در برابر فشار بالا است ، اتخاذ می کند. در صورت استفاده ، در صورت خرابی برق ، خرابی سیم پیچ یا خرابی خودکار سیستم ، شیر می تواند به طور مستقیم توسط دسته برای اطمینان از ایمنی سیستم کار کند.
| فشار کار MPA | A ، B ، PO به 35 |
| T PORT PRASSION MPA | به 16 (ac) تا 21 (DC) |
| محیط | روغن هیدرولیک معدنی یا روغن فشار موج استر فسفات |
| دامنه ویسکوزیته mm2/s | 2.5 تا 500 |
| دامنه دما | -30 تا +80 |
ویژگی ها:
▶ دهانه ، بسته شدن و جهت جریان کنترل شده توسط solenoid و کتابچه راهنمای کاربر
sol سولنوئید پین مرطوب با سیم پیچ قابل جدا شدن
solenoid می تواند 90 درجه بچرخد
▶ نصب زیر صفحه
برنامه:
شیر انفجار 4WEM6 ضد انفجار با دسته به طور گسترده ای در گاز پتروشیمی ، گاز طبیعی و سوخت سوخت ، دارویی و روکش ، محیط معدن و گرد و غبار ، صنایع نظامی و هوافضا استفاده می شود.
شیر جهت WEMM Type یک دریچه قرقره جهت دار است که توسط Solenoid و دسته عملیاتی اداره می شود. این کار را کنترل می کند ، بسته شدن و جریان جریان مایع.
این ماده عمدتاً از بدنه دریچه (1) ، یک یا دو سولنوئید (2) ، یک قرقره دریچه (3) ، بهار تنظیم مجدد (4) و یک دستگاه کنترل دستی تشکیل شده است.
عمل solenoid:
هنگامی که قدرت وجود ندارد ، قرقره شیر (3) تحت عمل بهار بازگشت در موقعیت خنثی یا اصلی قرار دارد. هنگامی که نیروی سولنوئید (2) روی قرقره دریچه (3) عمل می کند ، از موقعیت استراحت به موقعیت ترمینال منتقل می شود. به این ترتیب ، روغن فشار از P تا A و B تا T یا از P تا B و از A تا T انجام می شود. پس از خاموش شدن سولنوئید (2) ، چشمه بازگشت (4) قرقره شیر (3) را به موقعیت اصلی خود باز می گرداند.
عملکرد دسته کمکی:
هنگامی که solenoid انرژی نمی یابد ، می توان با استفاده از دسته کمکی ، قرقره دریچه (3) حرکت کرد. دسته کمکی (5) را به سمت راست بچرخانید ، به طوری که نیروی عمل از طریق شافت چرخان عبور می کند (6). هسته دریچه توپ (7) و آستین راهنما (8) روی قرقره دریچه (3) عمل می کنند و باعث می شود آن به سمت چپ حرکت کند. هنگامی که دسته کمکی (5). هنگام بازگشت به موقعیت صفر ، قرقره شیر (3) تحت عمل بهار بازگشت (9) به موقعیت اصلی باز می گردد.
ساختار دریچه سولنوئید ضد انفجار با دسته 4WEM6
نمادهای دریچه سولنوئید ضد انفجار با دسته 4WEM6
