شیرهای کنترل جریان مانند چراغ راهنمایی دنیای صنعتی هستند. همانطور که چراغ های راهنمایی جریان خودروها را در خیابان های شلوغ کنترل می کنند، این شیرها نیز جریان مایعات، گازها و بخار را در لوله ها و سیستم ها کنترل می کنند. چه در حال پمپاژ آب، انتقال روغن از طریق خطوط لوله، یا کنترل فشار هوا در ماشین‌ها باشید، شیرهای کنترل جریان اطمینان حاصل می‌کنند که همه چیز با سرعت و فشار مناسب حرکت می‌کند.

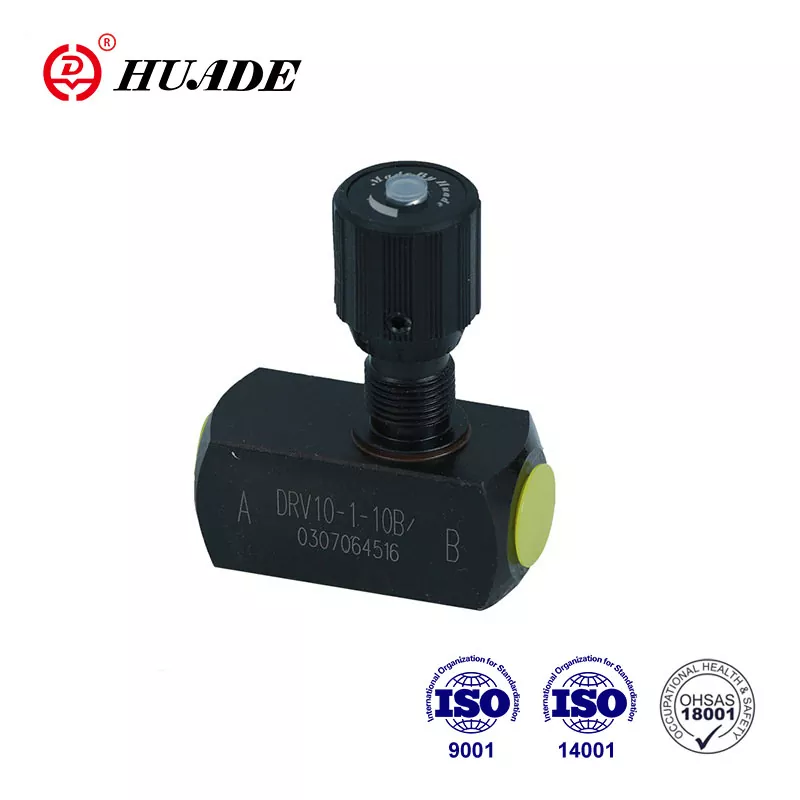

شیرهای کنترل جریان چیست؟
شیر کنترل جریان وسیله ای است که میزان جریان سیال از طریق لوله یا سیستم را کنترل می کند. آن را مانند یک شیر آب در آشپزخانه خود در نظر بگیرید - می توانید آن را بچرخانید تا آب کمتر یا بیشتر خارج شود. اما دریچه های کنترل جریان بسیار دقیق تر هستند و می توانند به طور خودکار بدون اینکه کسی آنها را با دست بچرخاند کار کنند.
این شیرها چهار کار اصلی دارند:
کنترل سرعت:آنها سرعت حرکت اشیا را در سیستم های هیدرولیک، مانند بازوهای تجهیزات ساختمانی، کنترل می کنند.
توزیع جریان:آنها جریان را بین مسیرهای مختلف تقسیم می کنند، مانند تقسیم آب به مناطق مختلف آبپاش در حیاط شما.
حفاظت جریان:آنها از جریان بیش از حد مایع جلوگیری می کنند که می تواند به تجهیزات آسیب برساند.
کنترل فشار:آنها فشار را در سیستم ها ثابت و ایمن نگه می دارند.
شیرهای کنترل جریان چگونه کار می کنند؟
ایده اصلی ساده است: با کوچکتر یا بزرگتر کردن دهانه، می توانید میزان جریان سیال را کنترل کنید. مانند این است که انگشت شست خود را روی انتهای یک شلنگ باغچه قرار دهید - هرچه دهانه کوچکتر باشد، آب کمتری خارج می شود (اما سریعتر خارج می شود).
دریچه های کنترل جریان به چندین روش کار می کنند:
- باز شدن ثابت:برخی از شیرها دارای اندازه باز شدن تنظیم شده هستند که تغییر نمی کند.
- باز شدن متغیر:دیگران می توانند اندازه دهانه خود را بر اساس شرایط تنظیم کنند.
- جبران فشار:شیرهای هوشمند به طور خودکار تنظیم می شوند تا جریان را حتی در زمان تغییر فشار ثابت نگه دارند.
- کنترل الکترونیکی:دریچه های مدرن از سیگنال های کامپیوتری برای انجام تنظیمات بسیار دقیق استفاده می کنند.
انواع شیرهای کنترل جریان
با روش جبران
شیرهای جبران کننده بدون فشار
اینها ساده ترین نوع هستند. آنها دارای دهانه ثابت یا قابل تنظیم هستند، اما با تغییر فشار، جریان تغییر می کند. زمانی که فشار سیستم نسبتاً ثابت بماند بهترین عملکرد را دارند. آنها ارزان و ساده هستند اما در صورت تغییر شرایط خیلی دقیق نیستند.
شیرهای جبران فشار
این شیرها هوشمندتر هستند. آنها دارای قطعات ویژه ای هستند که به طور خودکار دهانه را تنظیم می کنند تا جریان را حتی در زمان تغییر فشار ثابت نگه دارد. دقت آنها بین 3 تا 5 درصد است و زمانی که فشار سیستم زیاد بالا و پایین می‌رود عالی عمل می‌کنند.
دریچه های خلبانی
اینها از یک شیر "پایلوت" کوچک برای کنترل یک شیر اصلی بزرگتر استفاده می کنند. آنها بسیار پاسخگو هستند و برای برنامه های با جریان بالا که در آن به تغییرات سریع نیاز دارید، به خوبی کار می کنند.
بر اساس نوع ساختار
شیرهای توپی
اینها یک توپ دارند که سوراخی در آن وجود دارد. هنگامی که توپ را می چرخانید، می توانید مسیر جریان را باز یا بسته کنید. آنها برای کنترل سریع روشن/خاموش عالی هستند و به خوبی آب بندی می شوند. آنها را در پالایشگاه های نفت و سیستم های گرمایشی خواهید یافت. با این حال، آنها برای کنترل جریان خوب بهترین نیستند.
شیرهای پروانه ای
اینها یک دیسک دارند که برای کنترل جریان می چرخد. آنها سبک هستند و افت فشار کمی ایجاد می کنند. آنها برای لوله های بزرگ و سیستم های آب کار می کنند. آنها جمع و جور هستند اما در فشارهای بالا کاملاً آب بندی نمی شوند.
دریچه های سوزنی
اینها یک سوزن نوک تیز دارند که در یک صندلی مخروطی شکل قرار می گیرد. آنها کنترل بسیار دقیقی را ارائه می دهند و برای تنظیمات کوچک و دقیق عالی هستند. آنها را در آزمایشگاه ها و تجهیزات تحلیلی خواهید دید. آنها بسیار دقیق هستند اما فقط جریان های کوچک را مدیریت می کنند.
دریچه های گلوب
اینها نیروی کار کنترل جریان هستند. آنها توانایی کنترل جریان خوبی دارند و در بسیاری از کاربردها مانند کارخانه های شیمیایی، نیروگاه ها و پالایشگاه های نفت کار می کنند. آنها افت فشار بیشتری ایجاد می کنند اما کنترل عالی را ارائه می دهند.
دریچه های دروازه
اینها دارای یک دروازه صاف هستند که به سمت بالا و پایین حرکت می کند. وقتی کاملا باز می شوند، افت فشار بسیار کمی ایجاد می کنند. آنها عمدتا برای کنترل روشن/خاموش استفاده می شوند، نه برای کنترل جریان. آنها را خواهید دید که بخش هایی از سیستم های لوله را جدا می کنند.
شیرهای دیافراگمی
اینها از یک دیافراگم انعطاف پذیر برای کنترل جریان استفاده می کنند. آنها کاملا آب بندی می شوند و به خوبی در برابر خوردگی مقاومت می کنند. آنها برای فرآوری دارویی و مواد غذایی که در آن نشتی وجود ندارد عالی هستند. محدودیت فشار و دما دارند.
دریچه ها را فشار دهید
اینها یک لوله انعطاف پذیر را برای کنترل جریان فشار می دهند. آنها مقرون به صرفه هستند و برای رسیدگی به دوغاب با ذرات جامد عالی هستند. تصفیه خانه های معدن و فاضلاب اغلب از آنها استفاده می کنند. آنها ارزان هستند اما محدودیت فشار و دما دارند.
توسط نوع محرک
محرک های پنوماتیکی
اینها از هوای فشرده برای کارکرد دریچه استفاده می کنند. آنها قابل اعتماد، سریع و مقرون به صرفه هستند. آنها در جاهایی که برق وجود ندارد عالی کار می کنند و می توانند میلیون ها بار دوچرخه سواری کنند. با این حال، آنها قدرت محدود و عمر کوتاه تری نسبت به انواع دیگر دارند.
محرک های الکتریکی
اینها از موتورهای الکتریکی (AC یا DC) برای کارکرد دریچه ها استفاده می کنند. آنها بسیار کارآمد، تمیز، بی صدا و دقیق هستند. شما می توانید آنها را از راه دور کنترل کنید و در مصرف انرژی صرفه جویی می کنند. آنها در ابتدا هزینه بیشتری دارند و با تنظیمات مکرر می توانند بیش از حد گرم شوند.
محرک های هیدرولیک
اینها از مایع هیدرولیک برای نیرو استفاده می کنند. آنها نیروی بسیار بالایی تولید می کنند و عمر طولانی دارند. آنها برای کاربردهای سنگین مناسب هستند اما سیستم های پیچیده با خطرات احتمالی نشت ایجاد می کنند.
شیرهای کنترل جریان کجا استفاده می شوند؟
سیستم های هیدرولیک
در تجهیزات ساختمانی مانند بیل مکانیکی و بولدوزر، شیرهای کنترل جریان سرعت حرکت بازوها و سطل ها را کنترل می کنند. آنها همچنین نیروی هیدرولیک را به عملکردهای مختلف توزیع می کنند و فشار سیستم را ایمن نگه می دارند.
سیستم های پنوماتیک
در سیستم های با نیروی هوا، این سوپاپ ها سرعت امتداد و جمع شدن سیلندرهای هوا را کنترل می کنند. آنها از حرکت ناگهانی جلوگیری می کنند و سایش تجهیزات را کاهش می دهند.
نفت و گاز
کنترل جریان در خطوط لوله، مدیریت سطوح مایع در مخازن جداسازی، و تنظیم فشار در سراسر سیستم.
تصفیه آب
توزیع آب در سراسر شهرها، جلوگیری از مصرف بیش از حد و کنترل فرآیندهای تصفیه.
شیمیایی و دارویی
مواد را دقیقاً مخلوط کنید، سرعت واکنش را کنترل کنید و کیفیت محصول را حفظ کنید.
تولید
کنترل سرعت در تجهیزات خودکار، مدیریت پرس های هیدرولیک، و هماهنگ کردن عملکردهای چندگانه دستگاه.
غذا و نوشیدنی
کنترل جریان مواد، مدیریت دما و حفظ شرایط بهداشتی.
محیط های خاص
- محیط های خورنده:از مواد خاصی مانند فولاد ضد زنگ برای مقاومت در برابر حملات شیمیایی استفاده کنید.
- مناطق انفجاری:از طرح های ضد انفجار که برای مکان های خطرناک تایید شده اند استفاده کنید.
- دما/فشار بالا:طرح های ویژه شرایط شدید را با خیال راحت مدیریت می کنند.
- کاربردهای بهداشتی:رعایت استانداردهای تمیزی دقیق برای تولید مواد غذایی و دارو.
ماشین حساب اندازه گیری شیر کنترل جریان
نحوه انتخاب شیر کنترل جریان مناسب
انتخاب شیر مناسب مانند انتخاب ابزار مناسب برای یک کار است. شما باید چندین عامل را در نظر بگیرید:
خواص سیالات
- چه نوع سیال: مایع، گاز یا بخار؟
- ضخامت (ویسکوزیته) چقدر است؟
- خورنده است یا تمیز؟
- چه محدوده دمایی؟
- چه سطوح فشار؟
الزامات عملکرد
- چه مقدار جریان (حداقل، معمولی، حداکثر) نیاز دارید؟
- کنترل چقدر باید دقیق باشد؟
- با چه سرعتی باید به تغییرات پاسخ دهد؟
- محدوده تنظیم مورد نیاز چیست؟
یکپارچه سازی سیستم
- اندازه و نوع لوله چیست؟
- چگونه آن را متصل می کند (فلنج، رزوه، جوش)؟
- چه نوع محرکی (هوایی، برقی، هیدرولیک)؟
- چه سیگنال های کنترلی (آنالوگ، دیجیتال)؟
شرایط محیطی
- دما و رطوبت عملیاتی
- الزامات ایمنی (ضد انفجار، ضد حریق)
- دسترسی به تعمیر و نگهداری
- ملاحظات هزینه (اولیه و عملیاتی)
ویژگی های جریان
اکثر شیرها یکی از این الگوهای جریان را دارند:
خطی:جریان با باز شدن دریچه به طور پیوسته افزایش می یابد - برای کاربردهای ساده خوب است.
درصد مساوی:جریان به طور تصاعدی افزایش می یابد - در 90٪ از برنامه ها استفاده می شود زیرا کنترل بهتری می دهد.
باز کردن سریع:حرکات کوچک تغییرات بزرگی در جریان ایجاد می کنند - برای برنامه های روشن/خاموش استفاده می شود.
تعمیر و نگهداری و عیب یابی
مانند هر وسیله مکانیکی، شیرهای کنترل جریان برای عملکرد صحیح نیاز به مراقبت منظم دارند.
مشکلات رایج
مسائل جریان
- جریان ناسازگار معمولاً به معنای کثیفی، سایش یا تنظیم اشتباه است
- جریان کم اغلب نشان دهنده انسداد یا قطعات فرسوده است
- جریان نوسان نشان دهنده مشکلات فشار یا سیگنال های کنترل ناپایدار است
مشکلات نشتی
- نشتی های خارجی ناشی از درزگیرهای فرسوده یا اتصالات شل است
- نشتی های داخلی زمانی اتفاق می افتد که صندلی های سوپاپ فرسوده شوند یا زباله ها گیر کنند
- نشتی بسته بندی زمانی رخ می دهد که مهر و موم های اطراف ساقه کهنه شوند
مسائل مربوط به عملکرد
- عملکرد چسبنده نشان دهنده خوردگی، زباله یا عدم روانکاری است
- پاسخ آهسته نشان دهنده مشکلات محرک یا مشکلات سیگنال کنترل است
- نویز بیش از حد معمولاً به معنای حفره، ارتعاش یا جریان آشفته است
استراتژی تعمیر و نگهداری
نگهداری پیشگیرانه
- هر ماه از نظر نشتی، سایش و خوردگی چک کنید
- سیال و فیلترهای هیدرولیک را هر سه ماه یکبار تست کنید
- به طور منظم قطعات متحرک را روغن کاری کنید
- به طور دوره ای عملکرد را کالیبره و آزمایش کنید
نظارت بر وضعیت
- برای تشخیص انسداد یا سایش از فشارسنج استفاده کنید
- نظارت بر نرخ جریان برای شناسایی تغییرات عملکرد
- برای جلوگیری از آسیب، دما را تماشا کنید
- ارتعاش را تجزیه و تحلیل کنید تا مشکلات مکانیکی را زودتر تشخیص دهید
فرآیند عیب یابی
- هر جزء را به طور سیستماتیک بررسی کنید
- علت اصلی را پیدا کنید، نه فقط علائم را
- بررسی عملکرد پس از تعمیر
- سوابق تعمیر و نگهداری دقیق را نگه دارید
آینده شیرهای کنترل جریان
فناوری دریچه های کنترل جریان را هوشمندتر و کارآمدتر می کند.
فناوری شیر هوشمند
ادغام اینترنت اشیا (IoT).
شیرهای مدرن شامل سنسورهای فشار، دما، جریان و ارتعاش هستند. آنها به طور مداوم داده ها را جمع آوری می کنند و می توانند از راه دور از طریق تلفن های هوشمند یا رایانه نظارت شوند. سیستم های مبتنی بر ابر این داده ها را برای ارائه پیشنهادهای بهینه سازی تجزیه و تحلیل می کنند.
کاربردهای هوش مصنوعی
الگوریتم‌های هوش مصنوعی می‌توانند پیش‌بینی کنند که چه زمانی دریچه‌ها قبل از خرابی نیاز به تعمیر و نگهداری دارند. آنها به طور خودکار تنظیمات سوپاپ را بر اساس شرایط تغییر تنظیم می کنند و می توانند الگوهای عملیاتی غیرعادی را که ممکن است مشکلاتی را نشان دهد، تشخیص دهند.
فناوری دوقلو دیجیتال
مهندسان نسخه‌های مجازی از دریچه‌های فیزیکی ایجاد می‌کنند که عملکرد را شبیه‌سازی می‌کنند و امکان آزمایش در محیط‌های مجازی را فراهم می‌کنند. این به بهینه سازی طرح ها و اپراتورهای قطار بدون خطر تجهیزات واقعی کمک می کند.
ادغام Industry 4.0
قابلیت اتصال به سیستم
دریچه های مدرن با استفاده از شبکه های صنعتی ارتباط برقرار می کنند و داده ها را به صورت محلی برای پاسخ سریعتر پردازش می کنند. آنها به طور یکپارچه با سیستم های اجرایی تولید ادغام می شوند و از پروتکل های ارتباطی استاندارد استفاده می کنند.
افزایش اتوماسیون
سیستم ها با کمترین مداخله انسانی کار می کنند، چندین دریچه را به طور خودکار هماهنگ می کنند و عملکرد خود را بهینه می کنند. آنها حتی می توانند به طور خودکار برخی از خرابی ها را تشخیص داده و از آنها بازیابی کنند.
روندهای پایداری
بهره وری انرژی
طرح های جدید انرژی را از اختلاف فشار بازیابی می کنند، مصرف انرژی سیستم را از طریق کنترل دقیق کاهش می دهند و کل سیستم ها را برای حداکثر بازده بهینه می کنند.
الزامات زیست محیطی
مقررات سختگیرانه تر، انتشار کمتر، مواد پایدار، برنامه های بازیافت بهتر و فرآیندهای تولید سبزتر را می طلبد.
داستان های موفقیت در دنیای واقعی
صنعت نفت و گاز
یک شرکت بزرگ خط لوله، شیرهای کنترل جریان هوشمند را نصب کرد که با حفظ کنترل دقیق سیالات چند فاز، نگهداری دستی را به مدت پنج سال حذف کرد.
تصفیه آب
یک سیستم آب شهری از دریچه‌های کاهش فشار 24 اینچی برای محافظت از لوله‌های توزیع خود و در عین حال حفظ فشار آب ثابت در سراسر شهر استفاده می‌کرد.
تولید
یک خط مونتاژ خودرو پس از نصب دریچه های کنترل جریان پنوماتیکی که حرکات ربات را دقیقاً کنترل می کرد، دقت تولید را تا 15 درصد بهبود بخشید.
اطلاعات بیشتر در مورد شیرهای کنترل جریان
اگر می خواهید در مورد شیرهای کنترل جریان اطلاعات بیشتری کسب کنید، در اینجا منابع عالی وجود دارد:
آموزش آنلاین
- کانال های آموزشی یوتیوب توضیحات مفصلی را با انیمیشن ها ارائه می دهند
- وب سایت های سازنده راهنمای انتخاب و اطلاعات فنی را ارائه می دهند
- انجمن های صنعتی وبینارها و مقالات فنی ارائه می دهند
توسعه حرفه ای
- سازندگان سوپاپ دوره های آموزشی ارائه می دهند
- دانشکده های مهندسی برنامه های جامعی ارائه می دهند
- کنفرانس های صنعتی دارای آخرین فناوری و برنامه های کاربردی هستند
تجربه عملی
- برای دیدن نمایشگاه های تجهیزات از نمایشگاه های تجاری دیدن کنید
- در صورت امکان در تورهای کارخانه شرکت کنید
- برای فرصت های شبکه و یادگیری به سازمان های حرفه ای بپیوندید
دریچه های کنترل جریان اجزای ضروری هستند که دنیای مدرن ما را روان نگه می دارند. از آبی که از شیر شما خارج می شود تا سوختی که از طریق خطوط لوله جریان می یابد، این دستگاه ها تضمین می کنند که همه چیز با سرعت و فشار مناسب حرکت می کند.
با پیشرفت تکنولوژی، شیرهای کنترل جریان هوشمندتر، کارآمدتر و سازگارتر با محیط زیست می شوند. آنها در حال ادغام با سیستم های دیجیتال، پیش بینی نیازهای تعمیر و نگهداری خود، و بهینه سازی عملکرد به طور خودکار هستند.
خواه مهندس انتخاب سوپاپ ها برای یک سیستم جدید، یک تکنسین که تجهیزات موجود را نگهداری می کند، یا صرفاً کنجکاو در مورد نحوه کارکردن چیزها هستید، درک دریچه های کنترل جریان به شما کمک می کند از سیستم های پیچیده ای که زندگی روزمره ما را پشتیبانی می کنند، قدردانی کنید.
آینده شیرهای کنترل جریان روشن است، با نوآوری در فناوری هوشمند، پایداری، و یکپارچه سازی سیستم برای بهبود عملکرد و در عین حال کاهش اثرات زیست محیطی. با مطلع ماندن از این پیشرفت‌ها و پیروی از بهترین شیوه‌های انتخاب و نگهداری، می‌توانیم اطمینان حاصل کنیم که این اجزای حیاتی برای سال‌های آینده به خوبی به ما خدمت می‌کنند.
