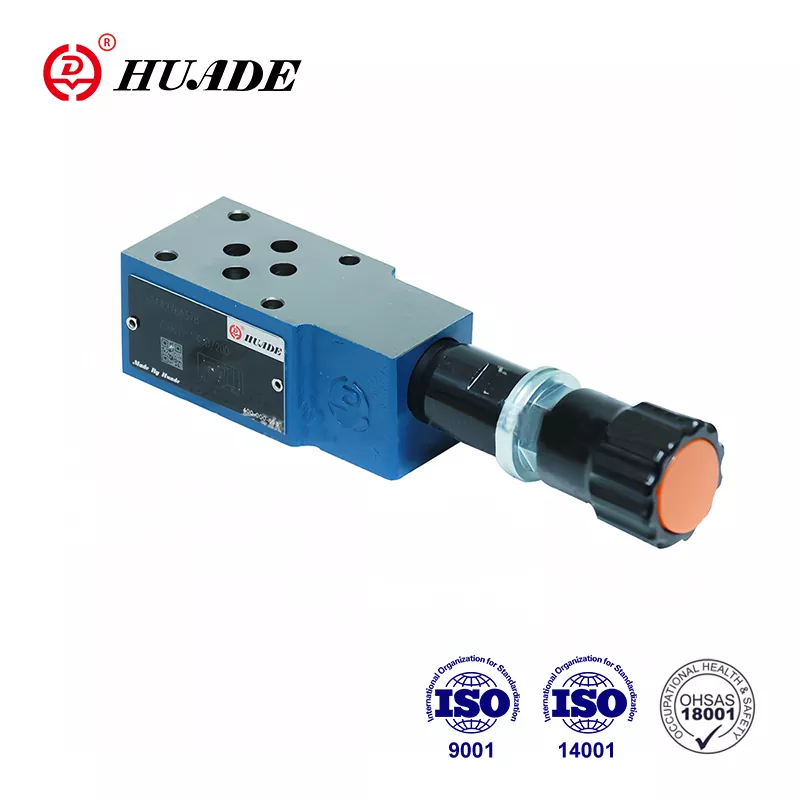

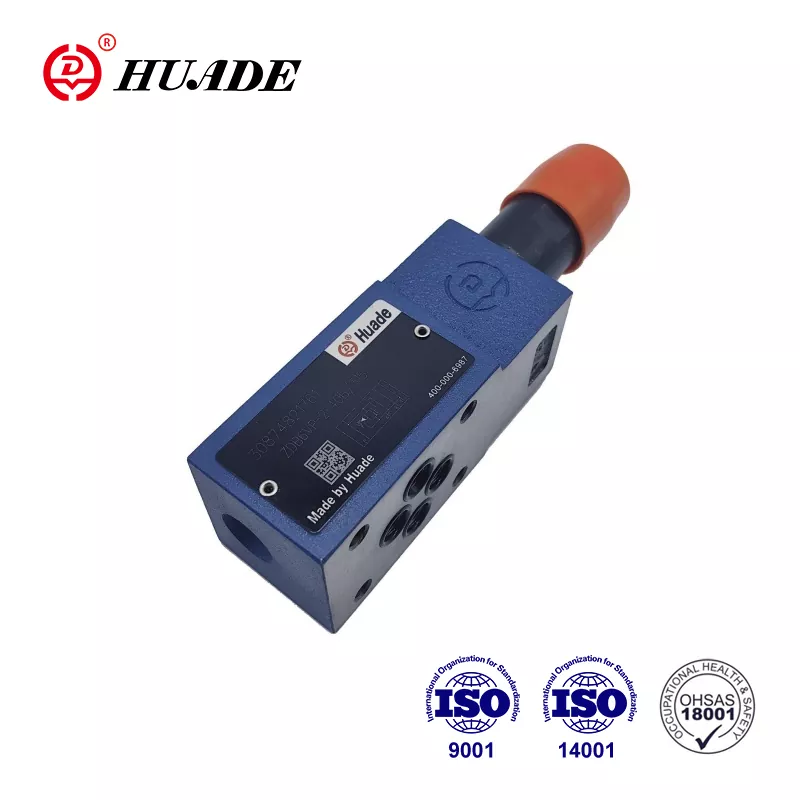

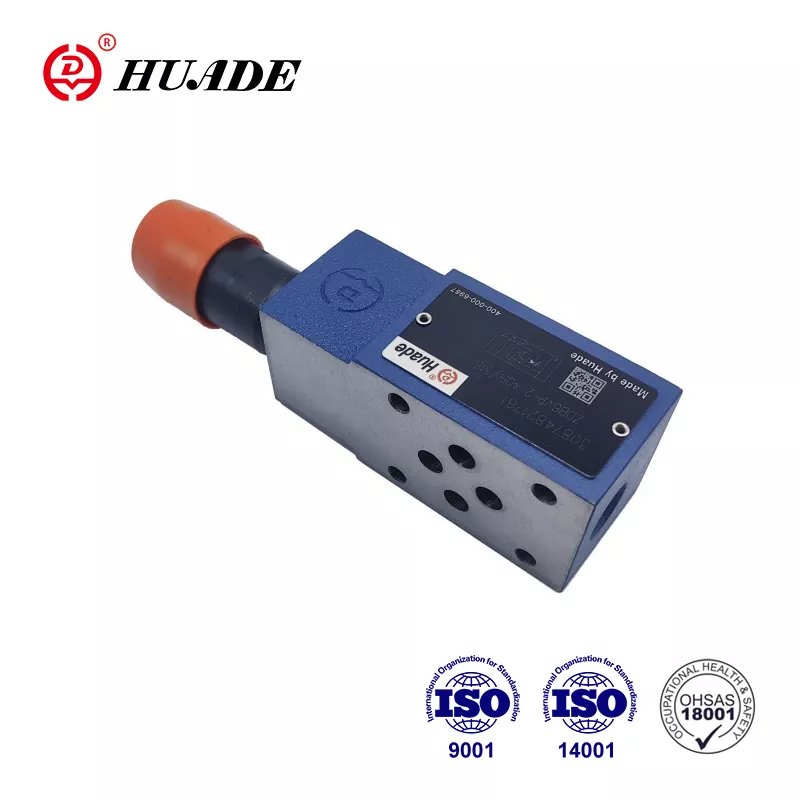

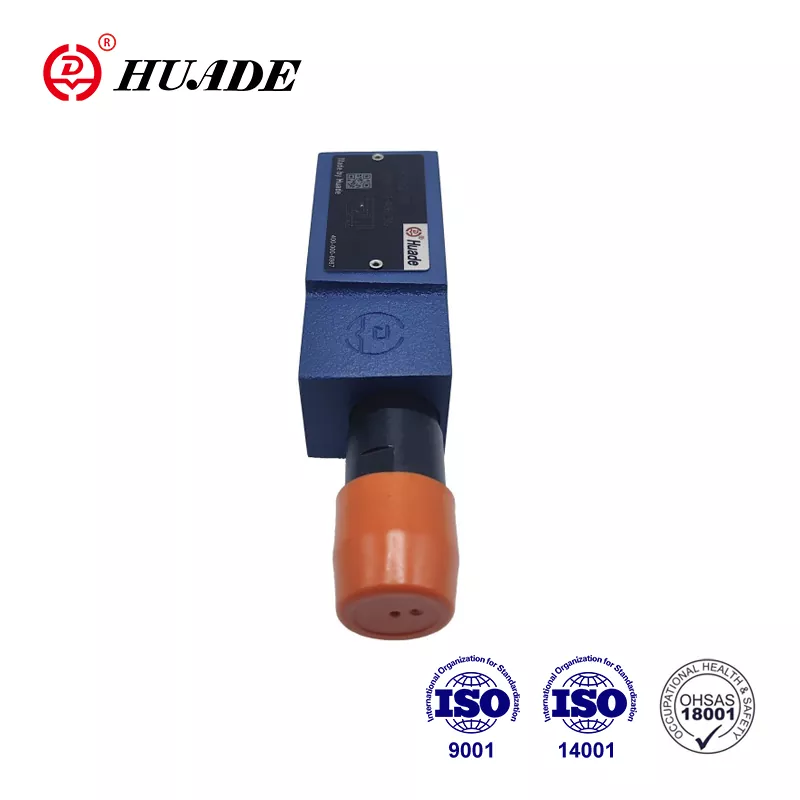

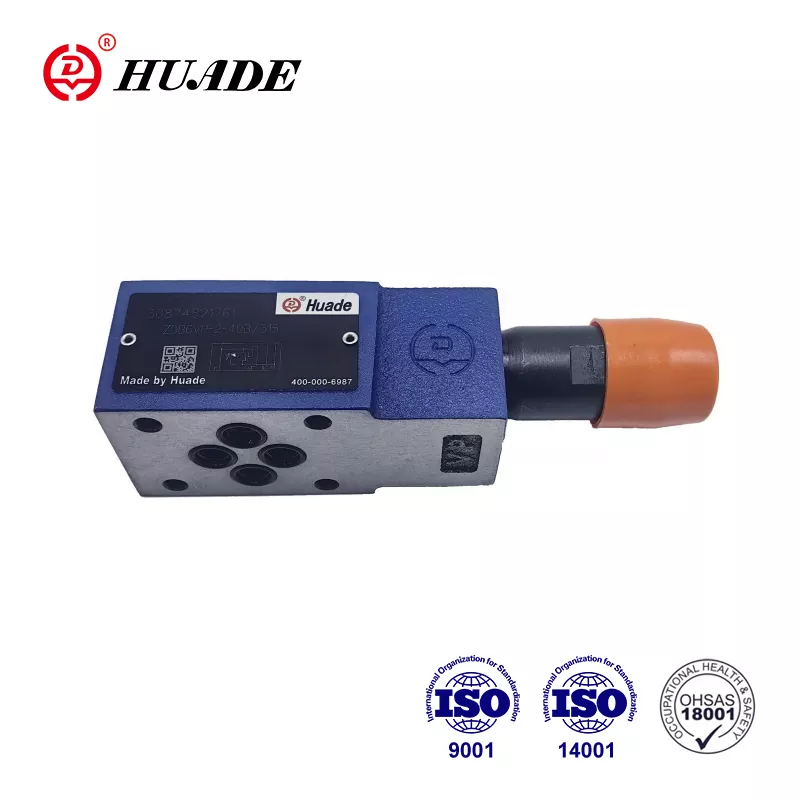

شیر کاهش فشار ZDB 6 می تواند جایگزین محصولات ارائه شده توسط Rexroth® شود. واقعیت این است که Huade Hydraulic دو همکاری طولانی مدت با Rexroth داشته است. این همکاری شیرهای فشار Huade® را قادر می سازد تا از نظر عملکرد، کیفیت و سازگاری به سطح محصولات Rexroth برسند. این کارخانه ISO9001، ISO14001 و OH SAS18001 را گذرانده است. کارخانه کارخانه دارای مقیاس تولید بزرگی است که می تواند به طور موثر هزینه ها را کنترل کند و دریچه های فشار هیدرولیک مقرون به صرفه و کاربردی را به مشتریان ارائه دهد. محصولات هیدرولیک Huade® به دلیل عملکرد قابل اعتماد و پایدار آن به طور گسترده در صنایع نظامی و دریایی استفاده می شود.
|
سیال تحت فشار |
روغن معدنی (برای مهر و موم NBR)، یا استر فسفات (برای مهر و موم FPM) |
|
|
سیال تحت فشار - محدوده دما (℃) |
-30+80 |
|
|
محدوده ویسکوزیته (mm/s) |
10 تا 800 |
|
|
درجه آلودگی مایعات |
حداکثر درجه آلودگی مجاز |
|
|
فشار عملیاتی، حداکثر (MPa) |
تا 31.5 |
|
|
فشار قابل تنظیم، حداکثر تنظیم (MPa) |
تا 5، تا 10، تا 20، تا 31.5 |
|
|
جریان، حداکثر (L/min) |
تا 60 |
|
|
وزن |
ZDB 6 را تایپ کنید (کیلوگرم) |
تقریباً 1 |
|
نوع Z2DB 6 (Kg) |
تقریبا 1.2 |
|
ویژگی ها:
▶ شیر صفحه ساندویچ
▶ 4 محدوده فشار
▶ 5 گزینه مدار
▶ با یک یا دو کارتریج کاهش فشار
▶ 4 عنصر تنظیم.
· دستگیره چرخشی
· آستین با شش گوش و کلاه محافظ
· دستگیره چرخشی قابل قفل شدن با ترازو
· دستگیره چرخشی قابل قفل شدن
کاربرد:
شیر تخلیه فشار ZDB 6 برای محدود کردن فشار در یک سیستم هیدرولیک استفاده می شود.
انواع شیرهای فشار شکن ZDB و Z2DB به صورت پایلوت کار می کنند و از طراحی صفحه ساندویچی می باشند.
آنها اساساً از محفظه (7) همراه با یک یا دو کارتریج شیر فشار شکن تشکیل شده اند.
فشار سیستم با استفاده از عنصر تنظیم (4) تنظیم می شود.
در حالت استراحت، دریچه بسته است. فشار در پورت A بر روی قرقره (1) تاثیر می گذارد. در همان زمان فشار از دهانه (2) به سمت فنر قرقره (1) و از طریق دهانه (3) به پاپپت پیلوت (6) عبور می کند. اگر فشار در پورت A از مقدار تعیین شده در فنر (5) بالاتر رود، پاپپت خلبان (6) باز می شود. سیال اکنون می تواند از سمت فنری قرقره (1)، روزنه (3) و کانال (8) به پورت T جریان یابد. افت فشار حاصل، قرقره (1) را حرکت می دهد و باعث می شود که اتصال A به T باز شود، در حالی که فشار تنظیم شده در فنر (5) حفظ می شود.
روغن پیلوت از دو محفظه فنری از طریق پورت T به مخزن باز می گردد.
ساختار و نمادهای شیر تخلیه فشار ZDB 6
1. مایع باید فیلتر شود. حداقل ظرافت فیلتر 20 ㎛ است.
2. مخزن باید در حال آب بندی باشد و یک فیلتر هوا باید در ورودی هوا نصب شود.
3.محصولات بدون صفحه زیر در هنگام خروج از کارخانه، در صورت نیاز، لطفا به طور خاص سفارش دهید.
4. پیچ های ثابت سوپاپ باید سطح شدت بالایی داشته باشند (کلاس 10.9). لطفاً آنها را با توجه به پارامتر ذکر شده در کتاب نمونه انتخاب و استفاده کنید.
5. زبری سطح متصل شده با شیر مورد نیاز زبری سطح 0.8 است.
6. پایان سطح قطعه جفت گیری به 0.01/100mm مورد نیاز است.
