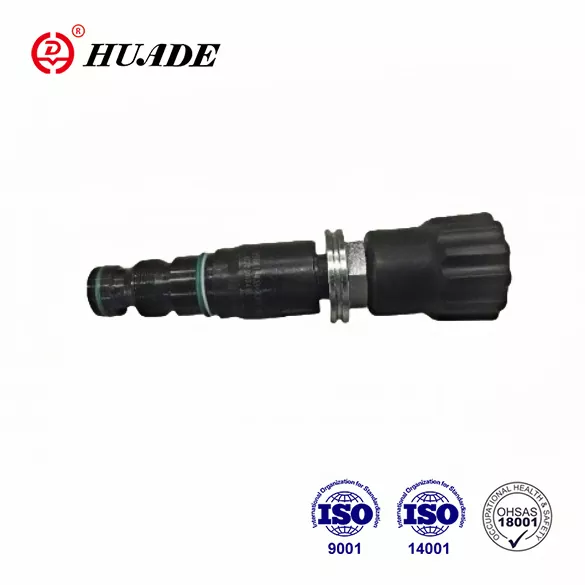

Huade Hydraulic از طریق معرفی فناوری پیشرفته رکسروت ، پیشرفت چشمگیری در طراحی ، تولید اجزای هیدرولیک و تجهیزات یکپارچه داشته است. شیرهای تسکین فشار Huade® DB.K در مقایسه با سایر محصولات مشابه دوام بیشتری دارند. آنها می توانند محصولات ارائه شده توسط رکسروت را در همان سری جایگزین کنند. به منظور تهیه محصولات مقرون به صرفه ، این کارخانه ضمن معرفی بیش از 750 تجهیزات تولید پیشرفته از سراسر جهان ، توجه بیشتری به عملی می کند تا از کیفیت اطمینان حاصل شود. این کارخانه از ISO9001 ، ISO14001 و OH SAS18001 عبور کرده است. دریچه های فشار هیدرولیک Huade® به رسمیت شناخته شده در بازار. به دلیل کیفیت قابل اعتماد و عملکرد پایدار ، آنها به طور گسترده در محیط های مختلف صنعتی مانند ماشین آلات ساختمانی و سیستم هیدرولیک دریایی مورد استفاده قرار می گیرند.
|
اندازه اسمی |
6 |
10 |
20 |
|
مایع فشار |
روغن معدنی (برای مهر و موم NBR) یا استر فسفات (برای مهر و موم FPM) |
||
|
محدوده فشار مایع فشار (℃) |
-30 ～+80 |
||
|
دامنه ویسکوزیته (میلی متر/ثانیه) |
10 تا 800 |
||
|
درجه آلودگی سیال |
حداکثر درجه مجاز آلودگی |
||
|
فشار عملیاتی ، حداکثر. (MPA) |
تا 31.5 |
||
|
قابل تنظیم فشار ، حداکثر (MPA) |
حداکثر 5 、 تا 10 、 تا 20 、 تا 31.5 |
||
|
جریان ، حداکثر (l/min) |
تا 60 |
تا 100 |
حداکثر 300 |
|
وزن (کیلوگرم) |
تقریباً .0.15 |
تقریباً .0.2 |
تقریباً .0.35 |
ویژگی ها:
▶ دریچه کارتریج
▶ 4 دامنه فشار
▶ 4 عناصر تنظیم
بشر دستگیره دوار
بشر آستین با شش ضلعی و کلاه محافظ
بشر دستگیره چرخشی قفل شده با مقیاس
بشر دستگیره دوار با مقیاس
برنامه:
شیرهای تسکین فشار نوع DB..K .. آیا شیرهای تسکین فشار تحت فشار برای نصب در کارتریج هستند. آنها برای محدود کردن فشار در یک سیستم هیدرولیک استفاده می شوند.
تنظیم فشار سیستم از طریق عنصر تنظیم (4) است. در حالت استراحت ، دریچه ها بسته هستند. فشار در بندر A روی قرقره اعمال می شود (1). در همان زمان ، فشار از طریق دهانه (2) به سمت چشمه بار شده از قرقره (1) و از طریق دهانه (3) به خلبان خلبان (6) منتقل می شود. اگر فشار
در بندر بالاتر از مقدار تعیین شده در بهار (5) ، خلبان Poppet (6) باز می شود. سیال اکنون می تواند از قسمت بارگذاری شده بهار قرقره (1) ، دهانه (3) و کانال (8) به پورت Y جریان یابد. افت فشار حاصل از آن ، قرقره (1) حرکت می کند و باعث می شود اتصال از A به B باز شود ، در حالی که فشار تعیین شده در بهار (5) حفظ می شود.
بازگشت روغن خلبان از دو اتاق بهار از طریق بندر Y به صورت بیرونی گرفته می شود.
ساختار DB 10 K2-40B
نماد
1. مایع باید فیلتر شود. حداقل ظرافت فیلتر 20 است.
2. مخزن باید در حال آب بندی باشد و یک فیلتر هوا باید در ورودی هوا نصب شود.
3. محصولات بدون زیرمجموعه هنگام ترک کارخانه ، در صورت نیاز به آنها ، لطفاً به طور ویژه سفارش دهید.
4. پیچ های ثابت VVALVE باید با شدت بالایی باشند (کلاس 10.9). لطفاً آنها را مطابق پارامتر ذکر شده در کتاب نمونه انتخاب و استفاده کنید.
5. زبری سطح مرتبط با شیر مورد نیاز است. زبری سطح 0.8 است.
6. سطح سطح جفت جفت گیری به 0.01/100mm مورد نیاز است.
