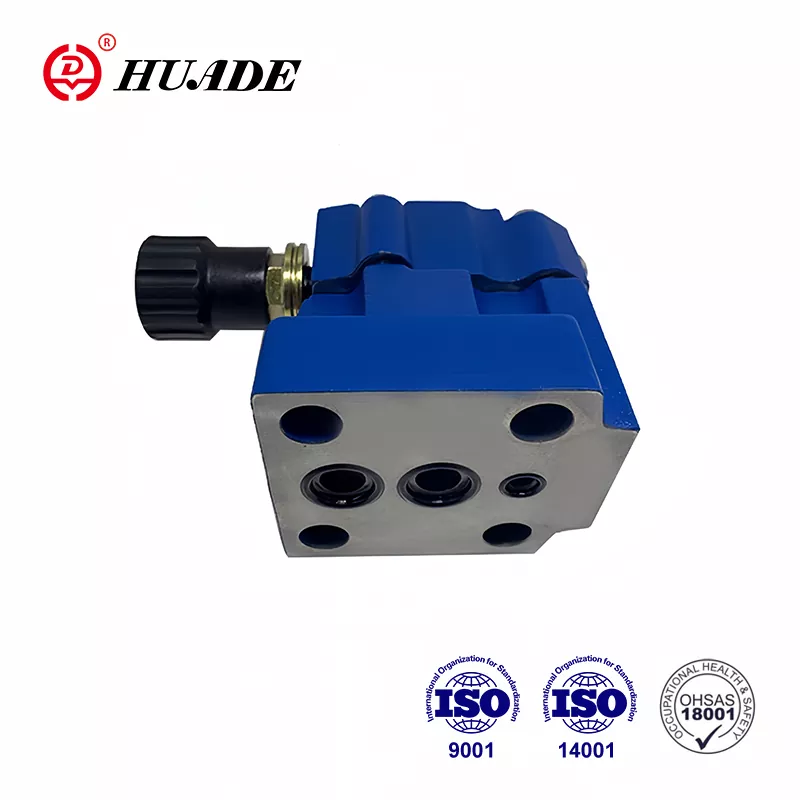

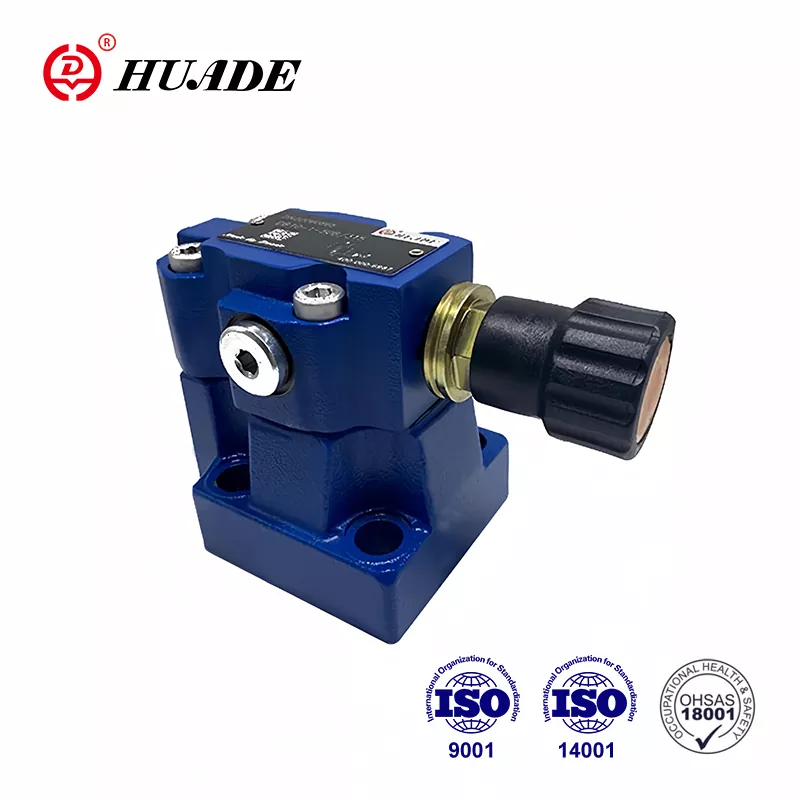

Huade Hydraulic که در سال 1979 تأسیس شد ، از طریق معرفی فناوری پیشرفته رکسروت ، در صنعت هیدرولیک چین رهبر شد. شیرهای تسکین فشار Huade® DB 10 Match سری DB10 رکسروت. این کارخانه به طور عقلانی از منابع داخلی برای ارائه دریچه های هیدرولیک مقرون به صرفه استفاده می کند. در عین حال ، بیش از 750 دستگاه پیشرفته از سراسر جهان برای اطمینان از کیفیت دریچه های هیدرولیک معرفی کرده است. Huade Hydraulic و شرکت وابسته به آن از ISO9001 ، ISO14001 و OH SAS18001 عبور کرده اند. دریچه های فشار Hude® به دلیل کیفیت قابل اعتماد و عملکرد پایدار در چین و کشورهای خارجی به فروش می رسند. Huade Hydraulics با بسیاری از شرکت های مشهور داخلی همکاری می کند تا راه حل های هیدرولیکی را در اختیار آنها قرار دهد.
|
عمومی |
|||||||
|
نصب |
اختیاری |
||||||
|
وزن |
DB10 |
db15 |
db20 |
DB25 |
DB30 |
||
|
زیر |
DB (کیلوگرم) |
2.6 |
- |
3.5 |
- |
4.4 |
|
|
DBW (کیلوگرم) |
3.8 |
- |
4.7 |
- |
5.6 |
||
|
DBC (کیلوگرم) |
1.2 (نوع DBW را اضافه کنید 1.2 کیلوگرم |
||||||
|
DBC10 یا 30 (کیلوگرم) |
1.5 (DBWC10 یا 30ADD 1.2 کیلوگرم) |
||||||
|
نخ دار |
db..g. (کیلوگرم) |
5.3 |
5.2 |
5.1 |
5.0 |
4.8 |
|
|
DBW..G. (کیلوگرم) |
6.5 |
6.4 |
6.3 |
6.2 |
6.0 |
||
|
داده های فنی برای دریچه های جهت دار |
به WE6 مراجعه کنید .../... |
||||||
|
داده های فنی هیدرولیک |
|||||||
|
حداکثر فشار عملیاتی در بنادر A.B. X (MPA) |
تا 35.0 |
||||||
|
حداکثر فشار کمر |
DB (MPA) |
تا 31.5 |
|||||
|
dbw.6a. (solenoids استاندارد) (MPA) |
AC (DC) 10.0 AC (DC) 16.0 |
||||||
|
DBW.6b. (Solenoids با قدرت بالا) (MPA) |
AC (DC) 16.0 |
||||||
|
فشار قابل حل |
حداقل (MPA) |
وابسته به جریان (به منحنی های مشخصه مراجعه کنید) |
|||||
|
حداکثر (MPA) |
حداکثر 5.0 ، 10.0 ، 20.0 ، 31.5 ، 35.0 |
||||||
|
حداکثر جریان |
DB10 |
db15 |
db20 |
DB25 |
DB30 |
||
|
نصب فرعی (L/min) |
250 |
- |
500 |
- |
650 |
||
|
اتصالات نخ (L/min) |
250 |
500 |
500 |
500 |
650 |
||
|
مایع فشار |
روغن معدنی (برای مهر و موم NBR) یا استر فسفات (برای مهر و موم FPM) |
||||||
|
محدوده دمای مایعات فشار (℃) |
-30 تا +80 |
||||||
|
دامنه ویسکوزیته (میلی متر/ثانیه) |
10 تا 800 |
||||||
|
میزان آلودگی |
NAS 1638 کلاس 9. |
||||||
ویژگی ها:
▶ نصب زیر صفحه
▶ الگوی انتقال به DIN 24 340 ، فرم E ، ISO 6264 و CETOP - RP 121H
connection اتصال لوله
connection اتصال را وارد کنید
▶ سه عنصر تعدیل:
بشر دستگیره دوار
بشر هگز پیچ سر با کلاه محافظ
بشر دستگیره چرخشی قفل شده با مقیاس
reloction بارگیری Solenoid از طریق دریچه قرقره جهت دار داخلی
برنامه:
دریچه های تسکین فشار DB 10 برای محدودیت (DB) یا محدودیت فشار کنترل استفاده می شود.
عمومی
انواع شیرهای فشار DB شیرهای تسکین فشار خلبان هستند.
دریچه های تسکین فشار (dB) عمدتاً از شیر اصلی (1) با مونتاژ قرقره اصلی (3) و شیر کار شده خلبان (2) با عنصر تنظیم فشار تشکیل شده است.
نوع دریچه تسکین فشار DB
فشار موجود در بندر A بر روی قرقره اصلی عمل می کند (3). در همان زمان فشار از طریق خطوط کنترل (6) و (7) که مجهز به orifices (4) و (5) هستند ، در سمت بهار بار شده از قرقره اصلی (3) و در توپ (8) در شیر کنترل خلبان (2) اعمال می شود. اگر فشار در بندر A از دریچه تنظیم شده در بهار (9) فراتر رود ، توپ (8) در مقابل بهار (9) باز می شود.
سیگنال برای این کار از طریق خطوط کنترل (10) و (6) از بندر A. می آید. مایع فشار در سمت بهار بارگذاری شده از قرقره اصلی (3) اکنون از طریق خط کنترل (7) ، دهانه حفره (11) و توپ (8) به محفظه بهار (12) جریان می یابد. در نوع db ... 50b/... از طریق خط کنترل (13) به مخزن یا در نوع db..50/.. y .. از طریق خط کنترل (14) جریان می یابد. با توجه به حفره های (4) و (5) افت فشار در قرقره اصلی (3) رخ می دهد ، اتصال از پورت A به پورت B باز است. اکنون مایع فشار از بندر A به بندر B در حالی که فشار عملیاتی مجموعه را حفظ می کند ، جریان می یابد.
شیر تسکین فشار ممکن است از طریق پورت "x" (15) به فشار متفاوت (مرحله فشار دوم) منتقل شود.
ساختار DB ... 50b
نماد DB ... 50b
1. مایع باید فیلتر شود. حداقل ظرافت فیلتر 20 است.
2. مخزن باید در حال آب بندی باشد و یک فیلتر هوا باید در ورودی هوا نصب شود.
3. محصولات بدون زیرمجموعه هنگام ترک کارخانه ، در صورت نیاز به آنها ، لطفاً به طور ویژه سفارش دهید.
4. پیچ های ثابت VVALVE باید با شدت بالایی باشند (کلاس 10.9). لطفاً آنها را مطابق پارامتر ذکر شده در کتاب نمونه انتخاب و استفاده کنید.
5. زبری سطح مرتبط با شیر مورد نیاز است. زبری سطح 0.8 است.
6. سطح سطح جفت جفت گیری به 0.01/100mm مورد نیاز است.
