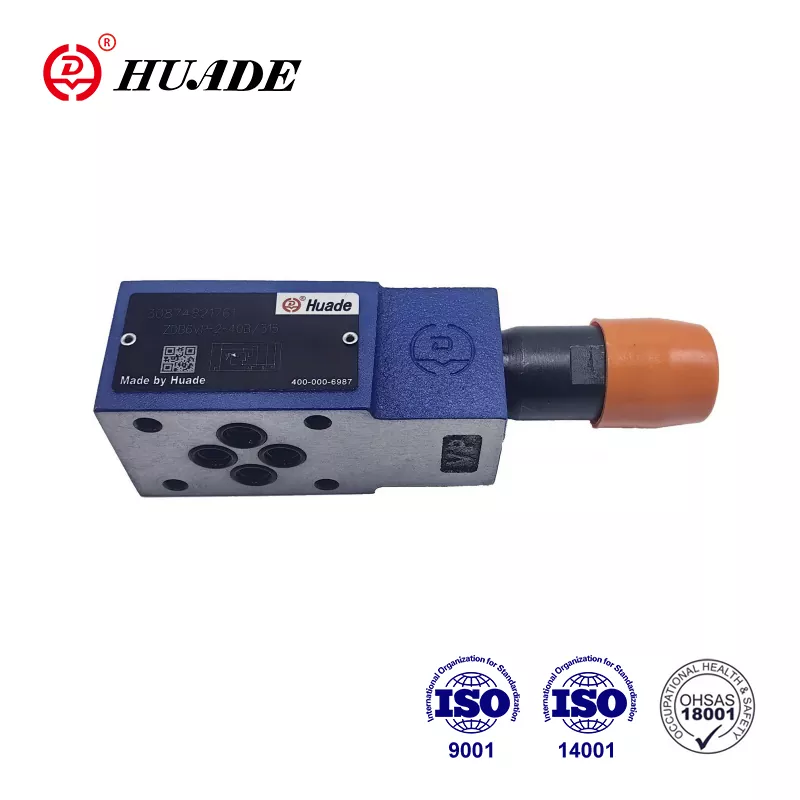

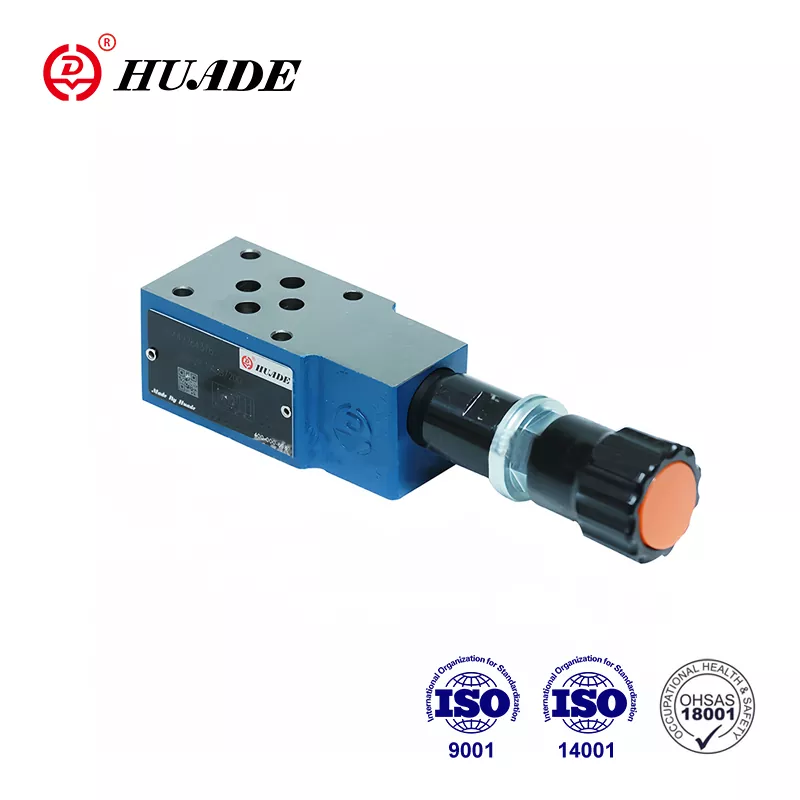

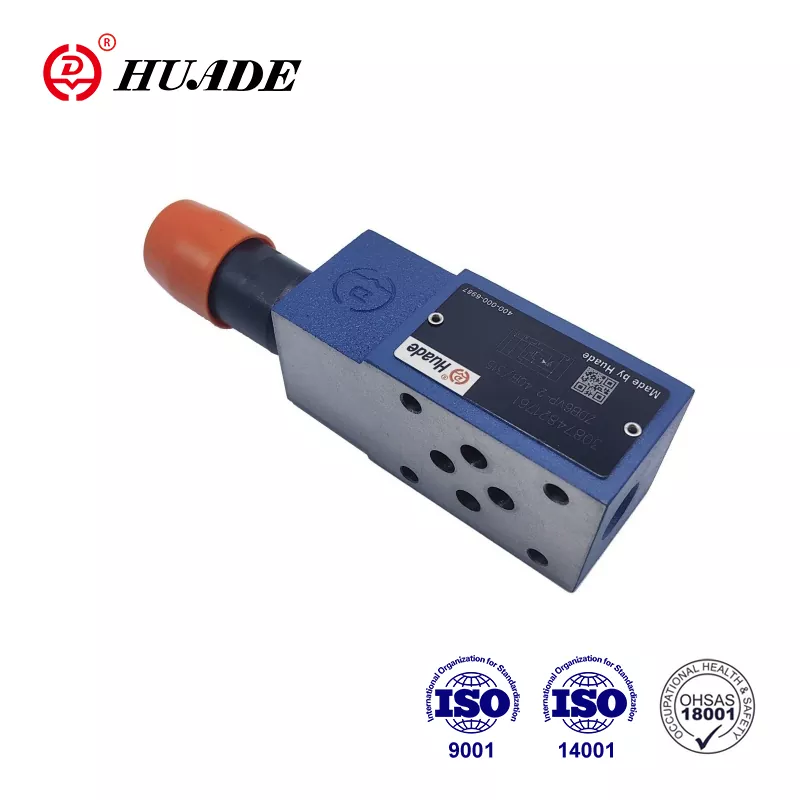

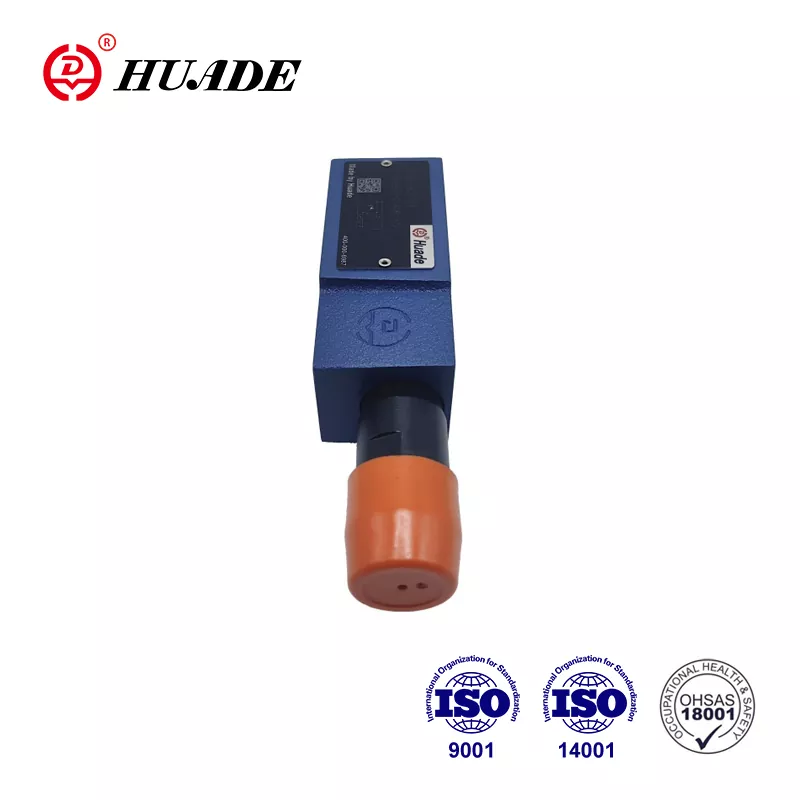

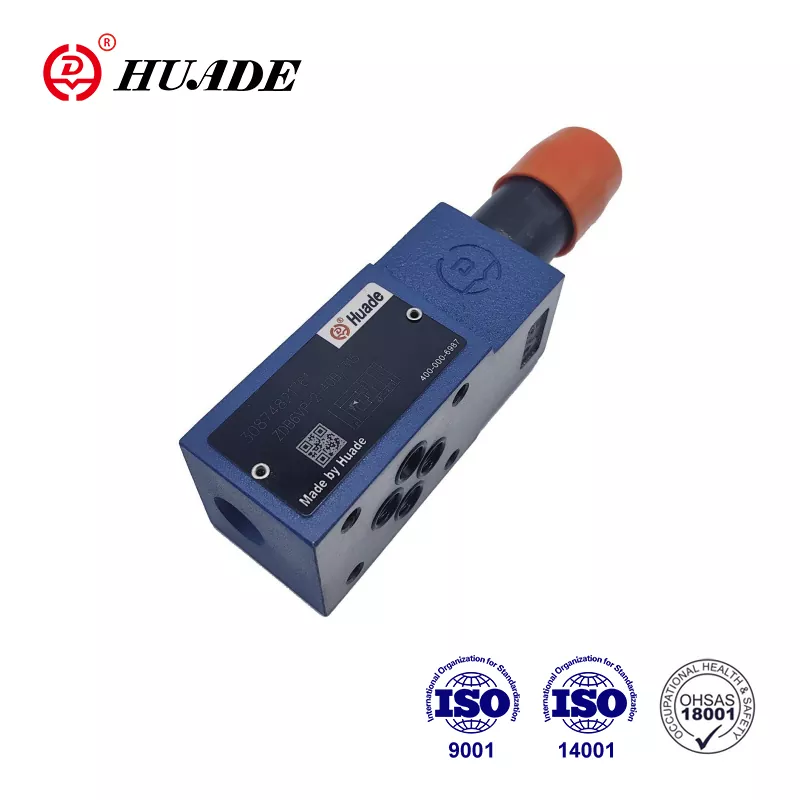

شیر تخلیه فشار Z2DB 6

Huafilter مفتخر است که شیر تخلیه فشار هیدرولیک با کیفیت بالا و کم هزینه را برای شرکای خود ارائه دهد. شیر تخلیه فشار پایلوت Z2DB 6 می تواند جایگزین محصولات سری مشابه ارائه شده توسط Rexroth شود. Huade Hydraulic به لطف دو همکاری طولانی مدت با Rexroth فناوری پیشرفته ای را معرفی کرده است. Huade® یک برند با قدرت فنی، تضمین کیفیت و شهرت خوب در چین است. شیرهای کاهش فشار Huade® Z2DB 6 همیشه مطابق با استانداردهای بین المللی بوده اند. محصولات ما به دلیل نقاط فروش منحصر به فرد و عملکرد پایدار در حال حاضر در بین مصرف کنندگان چینی محبوب هستند. ما مهندسان حرفه ای داریم که می توانند پشتیبانی فنی را ارائه دهند. برای دریافت شیر فشار هیدرولیک مقرون به صرفه با ما تماس بگیرید!

ارسال استعلام دانلود PDF

توضیحات محصول

از زمان تأسیس در سال 1979، Huade Hydraulic اکنون به مقیاس قابل توجهی از تولید رسیده است. شیر فشار شکن Z2DB 6 در مقایسه با سایر برندهای معروف بین المللی قیمت نسبتاً پایین تری دارد. این کارخانه توجه بیشتری به عملی بودن و مقرون به صرفه بودن دارد. به منظور ارائه محصولات ارزانتر، کارخانه پر از منابع داخلی است. در عین حال برای اطمینان از کیفیت، بیش از 750 دستگاه تولید پیشرفته را از سراسر جهان معرفی کرده است. این کارخانه ISO9001، ISO14001 و OH SAS18001 را گذرانده است. در مقایسه با سایر شیرهای هیدرولیک مشابه، شیرهای فشار شکن Huade® از نظر فناوری پیشرفته تر و در این صنعت بادوام تر هستند. آنها به دلیل کیفیت قابل اعتماد و عملکرد پایدار به طور گسترده در صنایع نظامی استفاده می شوند.

پارامتر محصول شیر تخلیه فشار Z2DB 6

سیال تحت فشار		روغن معدنی (برای مهر و موم NBR)، یا استر فسفات (برای مهر و موم FPM)
سیال تحت فشار - محدوده دما (℃)		-30+80
محدوده ویسکوزیته (mm/s)		10 تا 800
درجه آلودگی مایعات		حداکثر درجه آلودگی مجاز مایع به NAS 1638، کلاس 9.β10≥75 است
فشار عملیاتی، حداکثر (MPa)		تا 31.5
فشار قابل تنظیم، حداکثر تنظیم (MPa)		تا 5، تا 10، تا 20، تا 31.5
جریان، حداکثر (L/min)		تا 60
وزن	ZDB 6 را تایپ کنید (کیلوگرم)	تقریبا 1
	نوع Z2DB 6 (Kg)	تقریبا 1.2

ویژگی محصول و کاربرد شیر تخلیه فشار Z2DB 6

ویژگی ها:

▶ شیر صفحه ساندویچ

▶ 4 محدوده فشار

▶ 5 گزینه مدار

▶ با یک یا دو کارتریج کاهش فشار

▶ 4 عنصر تنظیم.

· دستگیره چرخشی

· آستین با شش گوش و کلاه محافظ

· دستگیره چرخشی قابل قفل شدن با ترازو

· دستگیره چرخشی قابل قفل شدن

کاربرد:

عملکرد اصلی شیر فشار شکن Z2DB 6 محدود کردن فشار در یک سیستم هیدرولیک است.

بخش و نمادهای شیر تخلیه فشار ZDB 6

انواع شیرهای فشار شکن ZDB و Z2DB به صورت پایلوت کار می کنند و از طراحی صفحه ساندویچی می باشند.

آنها اساساً از محفظه (7) همراه با یک یا دو کارتریج شیر فشار شکن تشکیل شده اند.

فشار سیستم با استفاده از عنصر تنظیم (4) تنظیم می شود.

در حالت استراحت، دریچه بسته است. فشار در پورت A بر روی قرقره (1) تاثیر می گذارد. در همان زمان فشار از دهانه (2) به سمت فنر قرقره (1) و از طریق دهانه (3) به پاپپت پیلوت (6) عبور می کند. اگر فشار در پورت A از مقدار تعیین شده در فنر (5) بالاتر رود، پاپپت خلبان (6) باز می شود. سیال اکنون می تواند از سمت فنری قرقره (1)، روزنه (3) و کانال (8) به پورت T جریان یابد. افت فشار حاصل، قرقره (1) را حرکت می دهد و باعث می شود که اتصال A به T باز شود، در حالی که فشار تنظیم شده در فنر (5) حفظ می شود.

روغن پیلوت از دو محفظه فنری از طریق پورت T به مخزن باز می گردد.

نماد Z2DB 6

توجه کنید

1. مایع باید فیلتر شود. حداقل ظرافت فیلتر 20 ㎛ است.

2. مخزن باید در حال آب بندی باشد و یک فیلتر هوا باید در ورودی هوا نصب شود.

3.محصولات بدون صفحه زیر در هنگام خروج از کارخانه، در صورت نیاز، لطفا به طور خاص سفارش دهید.

4. پیچ های ثابت سوپاپ باید سطح شدت بالایی داشته باشند (کلاس 10.9). لطفاً آنها را با توجه به پارامتر ذکر شده در کتاب نمونه انتخاب و استفاده کنید.

5. زبری سطح متصل شده با شیر مورد نیاز زبری سطح 0.8 است.

6. پایان سطح قطعه جفت گیری به 0.01/100mm مورد نیاز است.

تگ های داغ: شیر تخلیه فشار Z2DB 6، چین، سازنده، تامین کننده، کارخانه، عمده فروشی، قیمت پایین، کیفیت، بادوام
