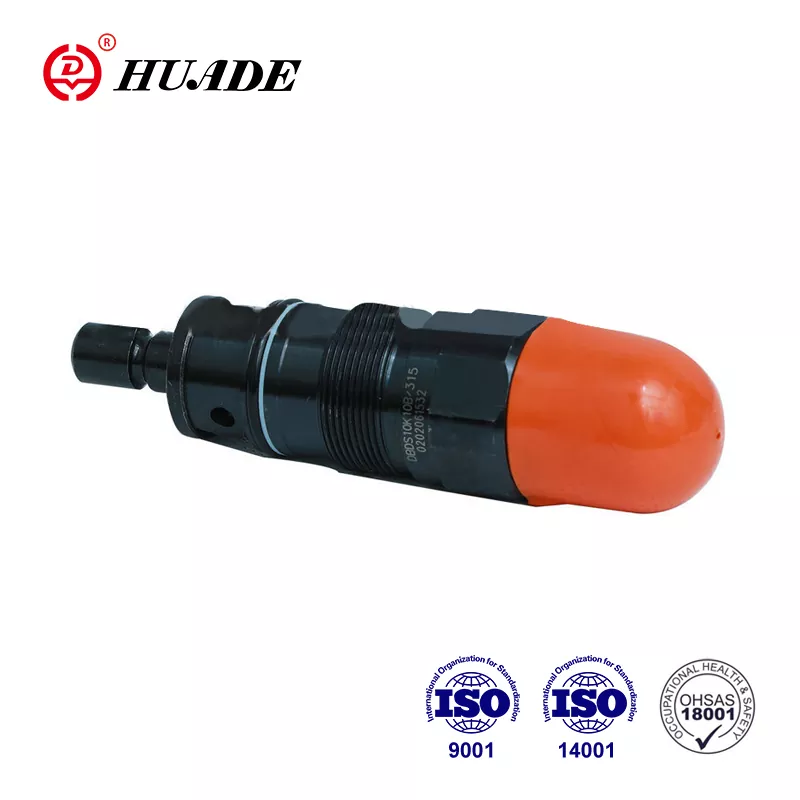

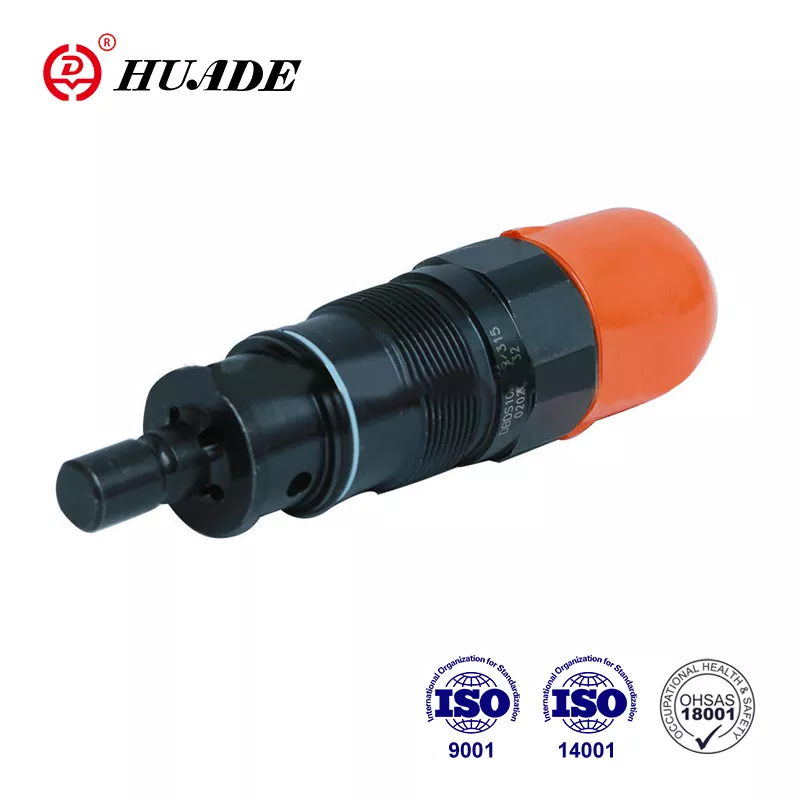

گروه صنعتی هیدرولیک پکن هواد یک شرکت مشهور دولتی است که در زمینه طراحی ، ساخت و خدمات و تجهیزات هیدرولیک تخصص دارد. شیر تسکین DBWT می تواند جایگزین محصولات ارائه شده توسط Rexroth® شود. این کارخانه از ISO9001 ، ISO14001 و OH SAS18001 عبور کرده است. Huade Hydraulic برای اطمینان از کیفیت بالای دریچه های هیدرولیک از سیستم بازرسی خوبی برخوردار است. این کارخانه بیش از 750 قطعه تجهیزات تولید پیشرفته وارد شده از سراسر جهان را اداره می کند. هر دریچه فشار در کیسه های پلاستیکی ضد آب و کارتن های استاندارد بسته بندی می شود و علائم ضد جعلی وصل می شود. محصولات هیدرولیک Huade® به طور گسترده ای در صنعت نظامی برای ارتقاء نوسازی تجهیزات دفاعی مورد استفاده قرار می گیرند.
|
اندازه |
6 |
8 、10 |
15 、20 |
25 、30 |
|
|
عملیاتی |
بندر P |
40 |
63 |
40 |
31.5 |
|
بندر تی |
31.5 |
||||
|
جریان (l/min) |
50 |
120 |
250 |
350 |
|
|
مایع فشار |
روغن معدنی (برای مهر و موم NBR) ، یا |
||||
|
مایع فشار |
-30 ～+80 |
||||
|
دامنه ویسکوزیته (میلی متر/ثانیه) |
10 ～ 800 |
||||
ویژگی ها:
▶ به عنوان دریچه کارتریج
▶ برای اتصالات نخ شده

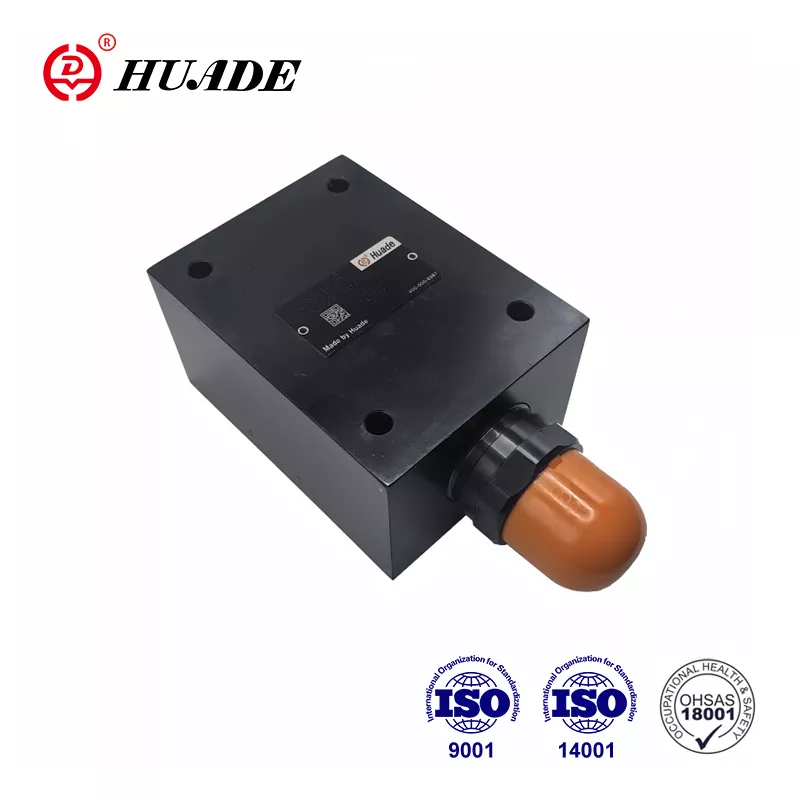

▶ برای نصب زیر
▶ 3 عناصر تنظیم فشار ، اختیاری:
· دستگیره دوار
· .hex. پیچ سر با کلاه محافظ
· دستگیره چرخشی قفل شده با مقیاس
برنامه:
دریچه های کاهش فشار DBD دریچه های پوپت مستقیم هستند.
آنها برای محدود کردن فشار در یک سیستم هیدرولیک استفاده می شوند.
دریچه ها به طور عمده از آستین (1) ، بهار (2) ، پوپت با قرقره میرایی (4) (مراحل فشار 2.5 تا 40 مگاپاسکال) یا توپ (4) (مرحله فشار 63 مگاپاسکال) و عنصر تنظیم (3) تشکیل شده است. تنظیم فشار سیستم از طریق عنصر تنظیم (3) بی نهایت متغیر است. بهار (2) پوپت (4) را روی صندلی سوق می دهد. کانال P به سیستم متصل است. فشار موجود در سیستم به منطقه پوپت (یا توپ) اعمال می شود.
اگر فشار در کانال P از بالای دریچه تنظیم شده در بهار (2) بالا برود ، پوپت (4) در مقابل بهار (2) باز می شود. اکنون جریان مایع فشار کانال P را به کانال T شکل می دهد. سکته مغزی Poppet (4) به منظور حفظ تنظیمات فشار خوب در کل فشار فشار محدود است. دامنه فشار به 7 مرحله فشار تقسیم می شود. مرحله فشار برای حداکثر فشار عملیاتی که ممکن است با آن تنظیم شود ، مطابق با یک چشمه خاص است.
ساختار و نمادهای شیر تسکین فشار DBD
نمادهای DBD
1. مایع باید فیلتر شود. حداقل ظرافت فیلتر 20 است.
2. مخزن باید در حال آب بندی باشد و یک فیلتر هوا باید در ورودی هوا نصب شود.
3. محصولات بدون زیرمجموعه هنگام ترک کارخانه ، در صورت نیاز به آنها ، لطفاً به طور ویژه سفارش دهید.
4. پیچ های ثابت VVALVE باید با شدت بالایی باشند (کلاس 10.9). لطفاً آنها را مطابق پارامتر ذکر شده در کتاب نمونه انتخاب و استفاده کنید.
5. زبری سطح مرتبط با شیر مورد نیاز است. زبری سطح 0.8 است.
6. سطح سطح جفت جفت گیری به 0.01/100mm مورد نیاز است.
