هنگامی که با سیستم های هیدرولیک در تنظیمات صنعتی کار می کنید، شیر کنترل جهت اساساً کنترل کننده ترافیک برای قدرت سیال شما است. سوپاپ کنترل جهتی Bosch Rexroth 4WE 10 J یکی از آن دسته از اسب‌های کار است که خطوط تولید را در کارخانه‌های سراسر جهان به‌طور بی‌سروصدا حفظ می‌کند. این شیر خاص برای چندین دهه وجود داشته است، و دلیل خوبی وجود دارد که مهندسان همچنان آن را برای پروژه های خود مشخص می کنند.
چه چیزی شیر کنترل جهت 4WE 10 J را متفاوت می کند

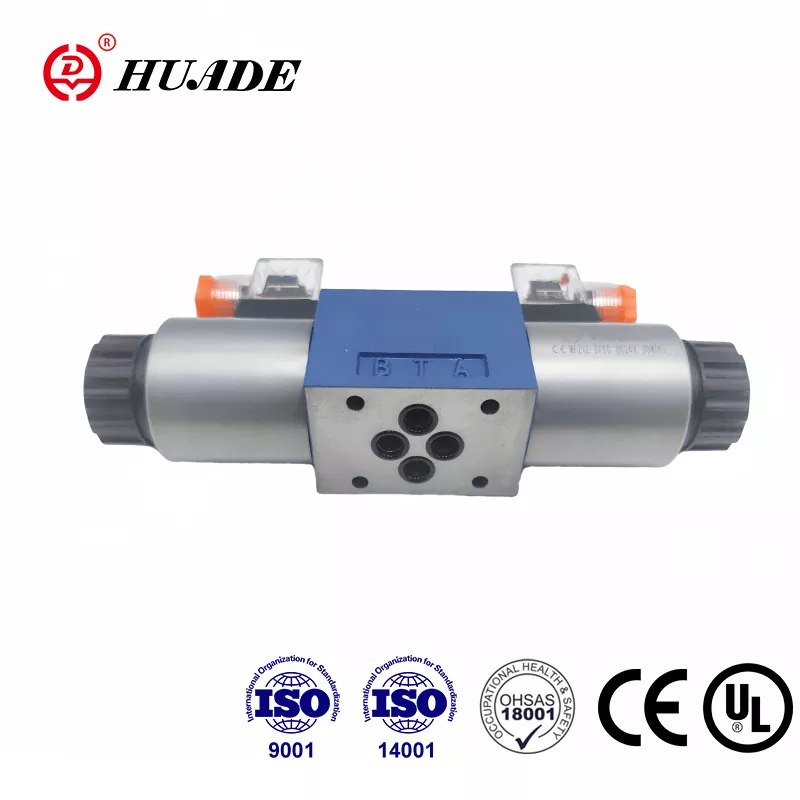

Rexroth 4WE 10 J چیزی است که ما آن را یک شیر قرقره جهت دار با الکترومغناطیسی می نامیم. آن را به عنوان یک کلید کنترل شده الکتریکی در نظر بگیرید که روغن هیدرولیک را به جایی که باید برود هدایت می کند. قسمت "4WE" به ما می گوید که دارای چهار پورت اصلی است و به صورت الکتریکی کار می کند. "10" نشان می دهد که اندازه آن NG10 است که با استاندارد نصب CETOP 5 مطابقت دارد. این "J" در انتها در واقع بسیار مهم است زیرا نحوه رفتار سوپاپ را هنگامی که در موقعیت مرکزی خود قرار می دهد، مشخص می کند.
چیزی که این شیر را متمایز می کند توانایی آن در کنترل فشار و جریان جدی است. ما در مورد حداکثر فشار کاری تا 350 بار صحبت می کنیم که به معنای حدود 5000 پوند بر اینچ مربع است. نسخه های ولتاژ DC می توانند 160 لیتر در دقیقه را فشار دهند، در حالی که نسخه های AC 120 لیتر در دقیقه را تحمل می کنند. این اعداد زمانی اهمیت دارند که بخواهید بارهای سنگین را جابجا کنید یا با سیلندرهای بزرگ کار کنید.
موقعیت مرکز J-Pattern چگونه کار می کند
پیکربندی قرقره J احتمالاً متمایزترین ویژگی این شیر کنترل جهت است. هنگامی که شیر در موقعیت مرکزی خود قرار می گیرد و هر دو شیر برقی خاموش هستند، تمام پورت های اصلی مسدود می شوند. پورت پمپ (P)، هر دو درگاه کار (A و B) و درگاه برگشت مخزن (T) کاملاً از یکدیگر جدا هستند.
این طراحی مرکز مسدود شده هدف خاصی را دنبال می کند. هنگامی که یک سیلندر هیدرولیک دارید که بار سنگینی را در خود نگه می دارد، نمی خواهید آن بار در حالی که به طور فعال آن را کنترل نمی کنید، به سمت پایین خزنده شود. 4WE 10 J همه چیز را در جای خود قفل نگه می دارد. پمپ روغن به جایی نمی فرستد و سیلندر نمی تواند به مخزن بازگردد. این امر آن را به ویژه در کاربردهایی مانند ماشین‌های قالب‌گیری تزریقی مفید می‌کند، جایی که در مراحل مختلف چرخه قالب‌گیری به نگه داشتن موقعیت دقیق نیاز دارید.
هنگامی که یکی از شیر برقی ها را برق می اندازید، قرقره برای اتصال پمپ به یک درگاه کاری تغییر می کند در حالی که درگاه کار دیگر به مخزن باز می شود. شیر برقی دیگر را برق دهید و اتصالات معکوس شوند. این هیدرولیک ساده است، اما مرکز مسدود شده آن قابلیت نگه داشتن ثابتی را به شما می دهد که برخی از الگوهای دیگر قرقره ارائه نمی کنند.
جزئیات فنی که مهم است
4WE 10 J از استاندارد ISO 4401-05-04-0-05 برای رابط نصب خود پیروی می کند. این استانداردسازی به این معنی است که در صورت نیاز می‌توانید آن را با سایر شیرهای NG10 از تولیدکنندگان مختلف تعویض کنید، اگرچه همیشه جزئیاتی برای تأیید وجود دارد. این نصب از چهار پیچ M6 x 50 با گشتاور 15 نیوتن متر استفاده می کند. شما به یک صفحه نصب جداگانه نیاز دارید که Rexroth آن را به عنوان چیزی شبیه G 66/01 تعیین می کند.
شیر برقی همان چیزی است که Rexroth آن را طراحی "پین مرطوب" می نامد. سیم پیچ الکتریکی در محفظه ای قرار می گیرد که در معرض روغن هیدرولیک قرار دارد، که به خنک شدن کمک می کند و در مقایسه با شیر برقی خشک، نویز را کاهش می دهد. این سیم‌پیچ‌ها را می‌توان بدون جدا کردن کل سوپاپ برداشته و 90 درجه بچرخاند، که در مواقعی که فضای شما تنگ است یا نیاز به تغییر جهت اتصالات الکتریکی دارید، راحت است. گزینه های رایج ولتاژ شامل 24 VDC و 120 VAC است، اگرچه ولتاژهای دیگری نیز موجود است.
زمان پاسخ برای این نوع شیر کنترل جهت قابل احترام است. هنگامی که برق را اعمال می کنید، قرقره در حدود 45 تا 70 میلی ثانیه جابجا می شود. وقتی برق را قطع می کنید، فنر آن را در 35 تا 45 میلی ثانیه برمی گرداند. اینها سرعت سوپاپ سروو نیستند، اما برای اکثر کاربردهای ماشین آلات صنعتی کافی هستند.
جایی که می‌بینید این شیر کار می‌کند
4WE 10 J در بسیاری از تجهیزات صنعتی مختلف ظاهر می شود. ماشین ابزارهای سنگین از آن برای کنترل میزهای کار و دوک ها استفاده می کنند. پرس های هیدرولیک برای کنترل دقیق سیلندر به آن متکی هستند. ماشین‌های قالب‌گیری تزریقی احتمالاً یکی از رایج‌ترین کاربردها هستند، به‌ویژه در مدارهای بستن قالب که در آن شما نیاز به نگه داشتن تنها نیروی گیره بدون هیچ گونه رانش دارید.
در یک تنظیم قالب تزریق معمولی، شیر کنترل جهت باز و بسته شدن قالب را کنترل می کند. در حین تزریق، موقعیت مرکزی الگوی J روغن هیدرولیک را در سیلندر گیره قفل می کند و فشار ثابت را حفظ می کند حتی اگر پمپ کار دیگری انجام دهد. این کار از فلاش (نشت پلاستیک ناخواسته از قالب) جلوگیری می کند و کیفیت قطعه ثابت را تضمین می کند. وقتی زمان باز کردن قالب فرا می رسد، یک شیر برقی آتش می زند و سوپاپ جابجا می شود و روغن را هدایت می کند تا مکانیزم گیره را جمع کند.
این شیر همچنین در تجهیزات متحرک، ماشین آلات ساختمانی و سیستم های جابجایی مواد ظاهر می شود. هر جا که به کنترل جهت دار با قابلیت نگهداری خوب و نرخ جریان مناسب نیاز دارید، 4WE 10 J ارزش توجه دارد.
آشنایی با کد سفارش
Rexroth از یک سیستم کدگذاری سیستماتیک برای دریچه های کنترل جهت خود استفاده می کند و درک آن به شما کمک می کند دقیقاً آنچه را که نیاز دارید به دست آورید. یک شماره مدل کامل معمولی ممکن است شبیه 4WE 10 J3X/CG24N9K4 با شماره قطعه Rexroth R900589988 باشد.
شکستن آن: "4" چهار پورت اصلی را تایید می کند. "WE" به این معنی است که یک دریچه قرقره جهت دار الکتریکی است. "10" رتبه بندی اندازه NG10 است. "J" الگوی قرقره را با مرکز مسدود شده مشخص می کند. "3X" یا "5X" نشان‌دهنده این سریال است و 5X سری تولید فعلی است. حروف و اعداد بعد از اسلش جزئیاتی مانند ولتاژ شیر برقی (G24 به معنای 24 VDC)، مواد مهر و موم و گزینه های مختلف را مشخص می کنند.
اگر یک "V" را در پسوند می بینید، به جای مهر و موم استاندارد NBR نشان دهنده مهرهای FKM است. اگر از مایعات استر فسفات استفاده می کنید یا در دماهای بالاتر کار می کنید، FKM را می خواهید. مهر و موم استاندارد NBR با روغن های هیدرولیک معدنی در محدوده دمای معمولی صنعتی کار می کند.
نیاز به مایعات و فیلتراسیون
4WE 10 J اساساً برای روغن های هیدرولیک مبتنی بر مواد معدنی طراحی شده است، اگرچه می تواند استرهای فسفات را با مواد مهر و موم مناسب مدیریت کند. محدوده ویسکوزیته نسبتاً وسیع است، از حدود 2.8 تا 380 میلی متر مربع در ثانیه، با ویسکوزیته اسمی در حدود 37 در 55 درجه سانتیگراد. دمای عملیاتی باید بین منفی 20 تا مثبت 50 درجه سانتیگراد برای محیط محیط باقی بماند.
اینجاست که بسیاری از سردردهای نگهداری شروع می شود: تمیزی مایعات. فاصله های داخل شیر کنترل جهت بر حسب میکرون اندازه گیری می شود. ما از شکاف های بین سه تا سیزده میکرون در مناطق بحرانی صحبت می کنیم. یک موی انسان برای مقایسه حدود 70 میکرون است. اگر اجازه دهید آلودگی وارد روغن هیدرولیک شما شود، ذرات می توانند در این فاصله ها فرو رفته و باعث چسبندگی قرقره شوند.
Rexroth فیلتراسیون را در 10 میکرون یا بهتر توصیه می کند. این پیشنهادی نیست که باید نادیده بگیرید. قرقره گیر به این معنی است که سوپاپ شما جابجا نمی شود، یا بدتر از آن، ممکن است جابجا شود و برنگردد. مخصوصاً در شیر برقی متناوب، یک قرقره گیر می تواند منجر به فرسودگی سیم پیچ شود، زیرا شیر برقی برای کار متناوب طراحی شده است، نه برای نگه داشتن مداوم. پیروی از استانداردهای تمیزی کلاس 9 NAS 1638 شما را از غم و اندوه نجات می دهد.
مشکلات رایج و عیب یابی
بیشتر مشکلات 4WE 10 J به سه قسمت مربوط می شود: آلودگی، خطاهای الکتریکی یا آسیب مکانیکی. خبر خوب این است که Rexroth شامل یک نادیده گرفتن دستی روی این شیرها است که یک ابزار تشخیصی را در اختیار شما قرار می دهد.
اگر هنگام روشن کردن شیر برقی، سوپاپ کنترل جهت شما جابجا نمی‌شود، ابتدا بازکردن دستی را امتحان کنید. پین را فشار دهید و ببینید که آیا سوپاپ به صورت مکانیکی جابجا می شود. اگر به صورت دستی جابجا شود اما نه به صورت الکتریکی، به مشکل برق نگاه می کنید. ولتاژ خود را در کانکتور برقی بررسی کنید، سیم کشی خود را بررسی کنید و مقاومت سیم پیچ را تست کنید. اگر سوپاپ حتی به صورت دستی جابجا نشود، قرقره معمولاً به دلیل آلودگی گیر کرده است.
مشکلات آلودگی خود را به طرق مختلف اعلام می کنند. گاهی اوقات سوپاپ جابجا می شود اما به درستی به مرکز باز نمی گردد. مواقع دیگر ممکن است به آرامی تغییر کند یا اصلاً تغییر نکند. نشتی داخلی یکی دیگر از علائم است، که در آن فشار را از دست می دهید یا می بینید که سیلندر جابجا می شود، حتی اگر سوپاپ در موقعیت مرکزی قفل باشد. این مسائل معمولاً به این معنی است که آلودگی به قرقره یا بدنه سوپاپ آسیب رسانده و مسیرهای نشتی ایجاد می کند.
مشکلات برق معمولاً ساده است. بدون ولتاژ به این معنی است که سیم کشی و سیستم کنترل خود را بررسی کنید. ولتاژ یا قطبیت اشتباه (برای شیر برقی های DC) به این معنی است که شیر ممکن است به طور قابل اعتماد جابجا نشود. سیم پیچ های دمیده شده به صورت مدارهای باز یا مقاومت بسیار کم ظاهر می شوند. تعویض کویل به اندازه کافی ساده است زیرا آنها فقط از بدنه سوپاپ خارج می شوند.
آسیب مکانیکی کمتر رایج است اما ممکن است رخ دهد. فنرهای برگشت شکسته از وسط قرار گرفتن قرقره جلوگیری می کند. پین های برقی آسیب دیده به درستی قرقره را فشار نمی دهند. اینها معمولاً به جای تعمیرات ساده نیاز به تعویض یا بازسازی دریچه دارند.
ملاحظات نصب
نصب صحیح 4WE 10 J با یک سطح نصب تمیز و صاف شروع می شود. با استفاده از چهار پیچ M6 که قبلاً ذکر کردیم، شیر را به یک زیر صفحه یا منیفولد می‌پیوندید. مسطح بودن سطح اهمیت دارد زیرا حلقه های O که هر پورت را آب بندی می کنند باید به طور یکنواخت فشرده شوند. هر گونه تاب خوردگی یا زباله می تواند مسیرهای نشتی ایجاد کند.
پیچ های نصب را تا 15 نیوتن متر بچرخانید، نه بیشتر و نه کمتر. خیلی کم است و ممکن است نشت خارجی داشته باشید. بیش از حد زیاد و شما در معرض خطر انحراف بدنه سوپاپ هستید که می تواند باعث اتصال قرقره شود. از آچار گشتاور استفاده کنید نه حدس زدن.
اتصالات الکتریکی نیز نیاز به توجه دارند. مطمئن شوید که به پایانه های ولتاژ صحیح وصل شده اید. شیر معمولاً دارای یک نوار ترمینال یا اتصال دهنده برای هر شیر برقی به اضافه یک اتصال زمین است. این اتصال به زمین برای ایمنی اجباری است و همچنین می تواند نویز الکتریکی را در سیستم کنترل شما کاهش دهد.
شیر کنترل جهت باید در صورت امکان به گونه ای باشد که شیر برقی به سمت بالا باشد. این به جلوگیری از تجمع رطوبت در اتصالات الکتریکی کمک می کند. اگر باید آن را متفاوت نصب کنید، برای محافظت از پایانه های برق، چکمه یا روکش اضافه کنید.
مقایسه گزینه های جایگزین
4WE 10 J تنها شیر کنترل جهت NG10 موجود نیست. پارکر سری D3W را می سازد که مشخصات مشابهی را ارائه می دهد. Eaton Vickers دارای سری DG4V-5 است. HYDAC شیرهای NG10 را تولید می کند که می توانند در بسیاری از کاربردها جایگزین شوند. پس چرا هنوز ممکن است Rexroth را انتخاب کنید؟
ظرفیت جریان یک عامل است. 160 لیتر در دقیقه 4WE 10 J در نسخه های DC برخی از رقبا را برتری می دهد. زمان پاسخگویی برای انرژی دادن بین 45 تا 70 میلی ثانیه رقابتی است. طراحی شیر برقی پین مرطوب با سیم پیچ های قابل جابجایی و قابل چرخش مزایای تعمیر و نگهداری عملی را ارائه می دهد. Rexroth همچنین طیف گسترده‌تری از الگوها و گزینه‌های قرقره را در سری 4WE 10 ارائه می‌کند که به شما انعطاف‌پذیری بیشتری برای مطابقت با نیازهای دقیق شما می‌دهد.
از نظر قیمت، این شیرها در یک بالگرد قرار دارند. ممکن است برای یک پیکربندی مشترک بین 950 تا 1050 دلار آمریکا بپردازید. این قیمت‌گذاری منعکس‌کننده کیفیت صنعتی و مهندسی است که برای حفظ فاصله‌های دقیق و عملکرد قابل اعتماد انجام می‌شود.
تمایز واقعی اغلب به آنچه قبلاً در سیستم خود استفاده می کنید، برمی گردد. اگر تجهیزات شما از قبل بر روی اجزای Rexroth ساخته شده است، چسبیدن به 4WE 10 J ثبات موجودی قطعات و آشنایی تکنسین ها را حفظ می کند. اگر با سیستم‌های پارکر یا ایتون کار می‌کنید، معادل‌های آنها ممکن است راحت‌تر ادغام شوند.
منبع یابی و در دسترس بودن
یافتن یک 4WE 10 J به طور کلی ساده است. پیکربندی های رایج مانند R900589988 (نسخه 24 VDC) معمولاً در توزیع کنندگان صنعتی موجود است. Rexroth یک فروشگاه آنلاین رسمی دارد که می توانید مستقیماً از آن خرید کنید. پلتفرم‌های عرضه صنعتی مانند علی‌بابا، هم شیرهای Rexroth اصلی و هم جایگزین‌های سازگار را ارائه می‌دهند، اگرچه باید تأیید کنید که چه چیزی واقعاً دریافت می‌کنید.
زمان تحویل بسته به پیکربندی متفاوت است. اقلام موجودی ممکن است ظرف چند روز ارسال شوند. سفارش‌های ویژه با گزینه‌های غیرمعمول ممکن است چند هفته طول بکشد. اگر از تجهیزات حیاتی نگهداری می کنید، با توجه به هزینه نسبتاً پایین در مقایسه با زمان خرابی، نگه داشتن شیر یدکی در دسترس منطقی است.
توجه داشته باشید که سری های قدیمی تر مانند 3X متوقف شده اند. اگر در حال تعویض شیر سری 3X هستید، می توانید به سری 5X که نسخه تولید فعلی است ارتقا دهید. رابط نصب و عملکرد اصلی یکسان باقی می مانند، اگرچه ممکن است تفاوت های جزئی در گزینه ها یا مشخصات عملکرد وجود داشته باشد.
ساخت آن دوام بیاورد
دریافت حداکثر طول عمر از شیر کنترل جهت شما به چند روش کلیدی بستگی دارد. اولین و مهمترین: مایع هیدرولیک را تمیز نگه دارید. اگر خدمات قابل اعتمادی می خواهید، فیلتر 10 میکرونی که قبلاً در مورد آن صحبت کردیم، اختیاری نیست. فیلترهای خود را مرتباً عوض کنید و مراقب افت فشار در سرتاسر عنصر فیلتر باشید.
دوم، بررسی کنید که الگوی J spool واقعاً با برنامه شما مطابقت دارد. اگر از پمپ جابه‌جایی ثابت بدون شیر تخلیه استفاده می‌کنید، مرکز مسدود شده ممکن است مشکلاتی ایجاد کند. پمپ در برابر پورت های مسدود شده، باعث ایجاد گرما و اتلاف انرژی می شود. یک قرقره J با پمپ های جابجایی متغیر یا سیستم هایی که قابلیت تخلیه جداگانه دارند بهترین کار را انجام می دهد.
سوم، در طول عیب یابی، نه به عنوان یک روش عملیاتی معمولی، از لغو دستی استفاده کنید. این پین‌های نادیده گرفته شده برای عیب‌یابی و نگهداری وجود دارند، نه برای استفاده روزانه. ضربه زدن مکرر بر روی روکش می تواند به مرور زمان به مکانیسم آسیب برساند.
چهارم، به فشار و جریان عملکرد سیستم خود توجه کنید. فقط به این دلیل که 4WE 10 J می تواند 350 بار و 160 لیتر در دقیقه را تحمل کند، به این معنی نیست که باید آن را به طور مداوم در این محدودیت ها اجرا کنید. کار کردن در وسط پاکت عملکرد به جای در انتهای کار باعث افزایش طول عمر می شود.
در نهایت، هنگامی که دچار خرابی می‌شوید، فقط یک سیم پیچ برقی جدید را بدون بررسی علت خرابی آن پرتاب نکنید. کویل ها معمولاً به خودی خود خراب نمی شوند. آنها از کار می افتند زیرا قرقره گیر کرده و سیم پیچ بیش از حد گرم می شود یا به دلیل مشکلات الکتریکی در سیستم کنترل شما. علت اصلی را برطرف کنید، نه فقط علائم را.
خط پایین
شیر کنترل جهتی Rexroth 4WE 10 J نشان دهنده دهه ها تکامل هیدرولیک صنعتی است. طبق استانداردهای امروزی، شیک یا با تکنولوژی بالا نیست، اما زمانی که به درستی استفاده و نگهداری شود، کار خود را با اطمینان انجام می دهد. الگوی قرقره J با مرکز مسدود شده به شما امکان نگهداری بار مثبت می دهد. اندازه NG10 جریان و فشار قابل توجهی را کنترل می کند. طراحی شیر برقی پین مرطوب عملکرد را با دسترسی عملی تعمیر و نگهداری متعادل می کند.
اگر در حال طراحی یک سیستم هیدرولیک جدید هستید که نیاز به کنترل جهت دار با قابلیت نگهداری دارد، یا اگر در حال تعویض یک شیر فرسوده در تجهیزات موجود هستید، 4WE 10 J شایسته توجه است. فقط مطمئن شوید که سری مناسب (5X برای تولید فعلی)، ولتاژ صحیح شیر برقی و مواد آب بندی مناسب برای سیال خود را مشخص کرده اید. از روز اول به فیلتراسیون توجه کنید و سال ها خدمات قابل اعتمادی از این شیرها دریافت خواهید کرد.
درک اینکه شیر کنترل جهت شما چگونه کار می کند و برای سالم ماندن به چه چیزهایی نیاز دارد، پیچیده نیست. این فقط مستلزم توجه به جزئیات مهم است: مایع تمیز، ولتاژ مناسب، کاربرد صحیح و تعمیر و نگهداری منظم. این موارد را درست انجام دهید، و 4WE 10 J هیدرولیک شما را در جایی که باید بروند، در زمانی که باید به آنجا بروند، جریان می‌یابد.
