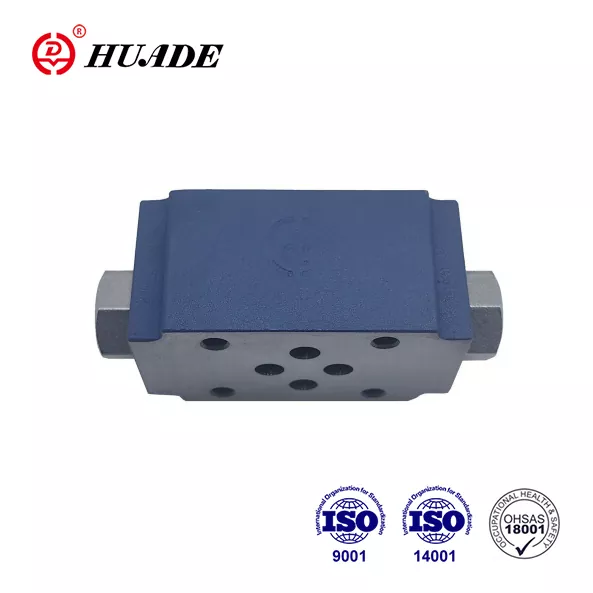

هنگامی که سیستم های هیدرولیک به نگهداری بار قابل اعتماد و ایزولاسیون بدون نشتی نیاز دارند، مهندسان اغلب به صفحه ساندویچ سوپاپ Z2S 6 از Bosch Rexroth روی می آورند. این شیر پایلوت از سال 2013 یک جزء قابل اعتماد در هیدرولیک صنعتی بوده است و نصب ساده و عملکرد قابل اعتماد را در برنامه های مختلف ارائه می دهد.
صفحه ساندویچ شیر چک Z2S 6 به گونه ای طراحی شده است که بین اجزای هیدرولیک در یک پشته عمودی قرار می گیرد و در عین حال که کنترل جریان ضروری را فراهم می کند در فضا صرفه جویی می کند. این اجازه می دهد تا جریان آزاد در یک جهت جریان داشته باشد در حالی که جریان معکوس را مسدود می کند تا زمانی که سیگنال فشار پایلوت آن را آزاد کند. این مکانیسم ساده و در عین حال مؤثر باعث می‌شود صفحه ساندویچ سوپاپ Z2S 6 در سیستم‌هایی که بارها باید در طول دوره‌های بیکاری ثابت بمانند، بسیار ارزشمند می‌شود.
آشنایی با طراحی Z2S 6
صفحه ساندویچ سوپاپ Z2S 6 از استاندارد اندازه NG6 پیروی می کند که در اصطلاح هیدرولیک به اندازه 6 نیز شناخته می شود. این استانداردسازی به این معنی است که با الگوی نصب مشخص شده در DIN 24340، ISO 4401-03-02-0-05 و NFPA T3.5.1 R2-2002 D03 مطابقت دارد. مهندسان از این سازگاری قدردانی می کنند زیرا به شیر اجازه می دهد تا به راحتی با سیستم های هیدرولیک موجود در سراسر جهان یکپارچه شود.
عملکرد اصلی صفحه ساندویچ سوپاپ Z2S 6 شامل یک مکانیزم پیستون و قرقره فنری است. سیال آزادانه از سمت تجهیزات (درگاه A1 یا B1) به سمت منیفولد (درگاه A2 یا B2) جریان می یابد. هنگامی که فشار سعی می کند جهت را معکوس کند، شیر با نشتی صفر محکم بسته می شود. باز کردن شیر مسدود شده نیاز به فشار پایلوت در پورت های کنترل تعیین شده دارد، که به طور مکانیکی اجزای داخلی را جابجا می کند تا جریان معکوس ایجاد شود.
Bosch Rexroth صفحه ساندویچ سوپاپ Z2S 6 را در چندین پیکربندی ارائه می دهد. نسخه استاندارد هر دو کانال A و B را مسدود می کند. انواع تک کاناله (Z2S 6 A یا Z2S 6 B) تنها یک پورت را ایزوله می کنند که به طراحان انعطاف بیشتری در طراحی مدار می دهد. ضخامت بدنه سوپاپ در پیکربندی‌های استاندارد تقریباً 11 میلی‌متر است، اگرچه نسخه‌های ویژه با ویژگی‌های پیش باز کردن تا 21.5 میلی‌متر گسترش یافته‌اند.
مشخصات فنی مهم
صفحه ساندویچ سوپاپ Z2S 6 فشار تا 315 بار (4568 psi) را هنگام استفاده با سیالات هیدرولیک مبتنی بر روغن معدنی تحمل می کند. ظرفیت جریان به 60 لیتر در دقیقه می رسد که برای اکثر کاربردهای صنعتی مناسب است. این اعداد نشان دهنده عملکرد آزمایش شده با روغن HLP 46 در دمای 40 درجه سانتیگراد است که شرایط مرجع استاندارد برای اجزای هیدرولیک است.
فشار ترک نیرویی است که برای باز کردن شیر برای جریان آزاد لازم است. صفحه ساندویچ شیر چک Z2S 6 دارای سه گزینه فشار ترک خوردگی است: 1.5 بار، 3 بار، یا 6 بار. فشارهای ترک خوردگی کمتر پاسخ حساس تری را ارائه می دهد، در حالی که تنظیمات بالاتر بسته شدن محکم تری را در برابر لرزش های سیستم ارائه می دهد. انتخاب بستگی به الزامات مدار خاص شما و ماهیت بارهای هیدرولیکی شما دارد.
تحمل دما با مواد مهر و موم متفاوت است. مهر و موم استاندارد NBR از -30 درجه سانتیگراد تا +80 درجه سانتیگراد کار می کند و اکثر محیط های صنعتی را پوشش می دهد. برای کاربردهایی که شامل دماهای بالا یا سیالات تهاجمی است، مهر و موم FKM حد پایین را تا -20 درجه سانتیگراد افزایش می دهد و در عین حال همان مرز بالایی را حفظ می کند. صفحه ساندویچ سوپاپ Z2S 6 همچنین سیالات هیدرولیک زیست تخریب پذیر (انواع HETG و HEES) و سیالات مقاوم در برابر آتش را در خود جای می دهد، اگرچه سیالات HFC مبتنی بر آب نیاز به محدودیت فشار تا 210 بار دارند.
ویسکوزیته سیال می تواند بین 2.8 تا 500 میلی متر مربع در ثانیه باشد بدون اینکه بر عملکرد شیر تأثیر بگذارد. این محدوده وسیع به این معنی است که صفحه ساندویچ سوپاپ Z2S 6 به درستی عمل می کند، چه روغن هیدرولیک شما از گرما نازک باشد و چه در شرایط راه اندازی سرد غلیظ باشد. دریچه یکپارچگی آب بندی خود را در کل این طیف ویسکوزیته حفظ می کند.
جایی که صفحه ساندویچ سوپاپ Z2S 6 اکسل می کند
ماشین های پرس به شدت به صفحه ساندویچ سوپاپ Z2S 6 برای جلوگیری از رانش بار متکی هستند. هنگامی که پرس مواد را بین چرخه ها نگه می دارد، هر حرکت سیلندر باعث خراب شدن قطعه کار می شود. مسدود کردن نشتی صفر Z2S 6، رم را دقیقاً در جایی که اپراتور آن را قرار داده است، حتی در طول مکث های طولانی نگه می دارد. این قابلیت اطمینان نیاز به فشار ثابت پمپ را برای حفظ موقعیت، صرفه جویی در انرژی و کاهش تولید گرما را از بین می برد.
تجهیزات بالابر نیز چالش های مشابهی را به همراه دارد. بالابر هیدرولیکی که بار را تحمل می کند نمی تواند فرود تدریجی را به دلیل نشت داخلی تحمل کند. صفحه ساندویچ سوپاپ Z2S 6 سیلندر بالابر را کاملاً ایزوله می کند و اطمینان می دهد که بارها تا زمانی که اپراتور عمداً آنها را پایین نیاورد بالا می مانند. این ویژگی ایمنی به ویژه در برنامه‌هایی که افراد در زیر سکوهای مرتفع یا وسایل نقلیه کار می‌کنند بسیار مهم است.
خطوط تولید خودکار از طراحی فشرده صفحه ساندویچ شیر چک Z2S 6 بهره می برند. اتوماسیون مدرن به بسیاری از محرک ها نیاز دارد که در توالی های هماهنگ، اغلب در فضاهای تنگ کار کنند. طراحی صفحه ساندویچی به چندین شیر اجازه می دهد تا به صورت عمودی روی یک منیفولد قرار گیرند و در عین حال عملکرد کامل را برای هر مدار حفظ می کند. این کارایی فضا مستقیماً به طراحی ماشین های فشرده تر تبدیل می شود.
انواع قبل از باز شدن صفحه ساندویچ سوپاپ Z2S 6 به یک مشکل خاص در برنامه های با چرخه بالا می پردازد. هنگامی که یک شیر مسدود شده به طور ناگهانی تحت فشار کامل سیستم آزاد می شود، تغییر سریع جریان باعث ایجاد شوک هیدرولیکی می شود. نسخه های SO55 و SO150 دارای مدارهای پیش از باز شدن هستند که به تدریج فشار محبوس شده را قبل از آزاد شدن کامل کاهش می دهند. این انتقال ملایم نویز را کاهش می‌دهد، سایش قطعات را به حداقل می‌رساند و عمر سیستم را در برنامه‌هایی با چرخه‌های استارت و توقف مکرر افزایش می‌دهد.
ملاحظات نصب
نصب صفحه ساندویچ سوپاپ Z2S 6 نیاز به توجه به صافی سطح دارد. سطوح جفت گیری روی منیفولد یا صفحه پایه شما باید زبری Ra 0.01/100 میلی متر یا بهتر داشته باشند. این روکش صاف، آب بندی مناسب را بدون سفت کردن بیش از حد پیچ های نصب تضمین می کند. اکثر سازندگان پیچ‌های درپوش سر سوکت M5 (ISO 4762) یا رزوه‌های 10-24 UNC را برای کاربردهای آمریکای شمالی مشخص می‌کنند.
گشتاور پیچ به تعداد اجزای پشته شما بستگی دارد. یک مجموعه دو لایه ساده از گشتاور کمتری نسبت به یک منیفولد پیچیده با چندین شیر استفاده می کند. Bosch Rexroth جداول گشتاور را در مستندات خود ارائه می دهد، اما مقادیر معمولی برای پیچ های M5 از 5 تا 7 نیوتن متر متغیر است. کلید سفت شدن یکنواخت در یک الگوی متقاطع برای توزیع نیروی گیره به طور مساوی در سراسر سطوح آب بندی است.
صفحه ساندویچ سوپاپ Z2S 6 را می توان در هر جهتی نصب کرد، اگرچه انباشتن عمودی رایج ترین است. اگر چیدمان دستگاه شما به آن نیاز داشته باشد، نصب افقی یا زاویه دار به خوبی کار می کند. فقط اطمینان حاصل کنید که سطوح نصب به درستی پشتیبانی می شوند و اتصالات پورت با خطوط هیدرولیک شما هماهنگ هستند. طراحی داخلی سوپاپ به گرانش بستگی ندارد، بنابراین عملکرد بدون توجه به موقعیت ثابت باقی می ماند.
طراحان مدارهای هیدرولیک باید الزامات کنترل پایلوت را هنگام برنامه ریزی تاسیسات در نظر بگیرند. نسخه های استاندارد Z2S 6 از فشار خلبان داخلی از خود پورت مسدود شده استفاده می کنند. انواع خاصی مانند SO40 پورت های کنترل خارجی G1/4 را برای سیگنال های خلبان مستقل اضافه می کنند. نسخه SO60 فشار خلبان را به درگاه مخزن تخلیه می کند، که در مدارهایی که فشار مسدود شده نباید بر اجزای دیگر تأثیر بگذارد کمک می کند. درک این گزینه‌های کنترلی به شما کمک می‌کند که نوع مناسب صفحه ساندویچ سوپاپ Z2S 6 را برای کاربرد خاص خود انتخاب کنید.
تعمیر و نگهداری و عیب یابی
صفحه ساندویچ سوپاپ Z2S 6 به حداقل تعمیر و نگهداری در شرایط عملیاتی عادی نیاز دارد. بازرسی منظم هر 12 تا 24 ماه، مشکلات بالقوه را قبل از اینکه باعث خرابی سیستم شوند، شناسایی می کند. نشت خارجی اطراف سطوح نصب را بررسی کنید و بررسی کنید که خطوط کنترل خلبان بدون مانع باقی می مانند. آلودگی دشمن اصلی هر شیر هیدرولیک است، بنابراین حفظ پاکیزگی مناسب سیال طبق استاندارد ISO 4406 کلاس 20/18/15 صفحه ساندویچ شیر چک Z2S 6 را از سایش زودرس محافظت می کند.
اگر سیستم شما در هنگام آزاد شدن سوپاپ دچار شوک سوئیچینگ بیش از حد شد، به نسخه قبل از باز شدن ارتقا دهید. نوع SO55 باعث ایجاد بالشتک متوسط می شود، در حالی که SO150 کاهش تدریجی فشار را ارائه می دهد. این اصلاح اغلب شکایات مربوط به نویز را حذف می کند و استرس را بر قطعات متصل بدون نیاز به طراحی مجدد مدار کاهش می دهد.
نشتی از صفحه ساندویچ سوپاپ Z2S 6 معمولاً نشان دهنده آسیب آلودگی به سطوح آب بندی است. ذرات جامد می توانند در مواد مهر و موم نرم قرار بگیرند یا سطوح نشیمن فلزی را خراش دهند. جداسازی و تمیز کردن گاهی اوقات عملکرد را بازیابی می کند، اما با توجه به هزینه نسبتاً پایین این قطعات، تعویض اغلب مقرون به صرفه تر است. هنگام تعویض مهر و موم، همیشه از قطعات اصلی Bosch Rexroth که برای شماره مدل شیر شما مشخص شده است استفاده کنید تا از تناسب مناسب و سازگاری مواد اطمینان حاصل کنید.
خرابی کنترل خلبان به عنوان ناتوانی در آزادسازی جریان مسدود شده ظاهر می شود. این مشکل معمولاً به دلیل مسدود شدن گذرگاه‌های کوچک خلبان یا فشار نادرست پیلوت ناشی می‌شود. صفحه ساندویچ سوپاپ Z2S 6 به فشار پایلوت کافی برای غلبه بر فشار ترک خوردگی و هرگونه فشار بار محبوس شده نیاز دارد. بررسی کنید که منبع خلبان شما جریان و فشار کافی برای عملکرد قابل اعتماد ارائه می دهد. در سیستم هایی با خطوط پیلوت طولانی، اضافه کردن یک انباشته کننده پایلوت را برای ارائه پاسخ سریع در نظر بگیرید.
خرید ساندویچ ولو سوپاپ Z2S 6
قیمت صفحه ساندویچ سوپاپ Z2S 6 بسته به پیکربندی و منبع خرید متفاوت است. مدل های استاندارد مانند R900347495 معمولاً بین 150 تا 300 دلار آمریکا متغیر هستند. نسخه های قبل از باز شدن و مواد مهر و موم ویژه به هزینه پایه اضافه می کنند. توزیع کنندگان مجاز قطعات اصلی Bosch Rexroth را با ضمانت کارخانه و پشتیبانی فنی ارائه می دهند.
فروشگاه رسمی Bosch Rexroth جامع ترین انتخاب و پشتیبانی مستقیم سازنده را ارائه می دهد. وب سایت آنها شامل مشخصات دقیق، مدل های CAD و اطلاعات سازگاری برای صفحه ساندویچ شیر چک Z2S 6 است. مهندسان از مستندات فنی موجود برای دانلود، که شامل منحنی‌های فشار-جریان و نقشه‌های ابعادی است، قدردانی می‌کنند.
توزیع کنندگان منطقه ای اغلب موجودی محلی را برای تحویل سریعتر نگهداری می کنند. [BuyRexroth.com] (http://buyrexroth.com/) به خریداران آنلاین با قیمت رقابتی و ارسال سریع در پیکربندی‌های رایج خدمات ارائه می‌دهد. Leader Hydraulics بر روی بازارهای آسیایی با سهام و پشتیبانی محلی متمرکز است. PHA-Auto در تایلند تخصص منطقه ای را برای تاسیسات آسیای جنوب شرقی ارائه می دهد. این توزیع کنندگان صفحه ساندویچ سوپاپ Z2S 6 را کاملاً درک می کنند و می توانند نوع مناسب را برای کاربرد خاص شما توصیه کنند.
خریدهای انبوه واجد شرایط تخفیف در اکثر تامین کنندگان هستند. اگر تولید شما به چندین واحد صفحه ساندویچ شیر چک Z2S 6 نیاز دارد، درخواست قیمت برای کل نیاز شما اغلب قیمت بهتری را نسبت به سفارش جداگانه نشان می دهد. برخی از توزیع‌کنندگان نیز شیر را با سخت‌افزار نصب و مهر و موم با قیمت‌های بسته بسته‌بندی می‌کنند.
جایگزین‌های عمومی در قیمت‌های پایین‌تری وجود دارند که گاهی اوقات زیر 100 دلار ظاهر می‌شوند. این محصولات شبیه‌سازی ممکن است از نظر فیزیکی با الگوی نصب مطابقت داشته باشند، اما کیفیت مواد و تحمل‌های ساخت اغلب از استانداردهای Rexroth کمتر است. برای کاربردهای غیر بحرانی یا آزمایش موقت، جایگزین‌های کم‌هزینه ممکن است کافی باشد. با این حال، سیستم‌هایی که به عملکرد بلندمدت قابل اعتماد نیاز دارند، سرمایه‌گذاری در اجزای صفحه ساندویچ دریچه چک Z2S 6 را توجیه می‌کنند.
کدهای سفارش توضیح داده شده است
درک کد سفارش Bosch Rexroth به شما کمک می کند دقیقاً نوع صفحه ساندویچ سوپاپ Z2S 6 مورد نیاز خود را مشخص کنید. قالب از این الگو پیروی می کند: Z2S 6 [پیکربندی مسدود کردن] [فشار ترک] 6X [تصفیه سطح] [مواد مهر و موم] [ویژگی های موقعیت یابی] [گزینه های ویژه].
پیکربندی مسدود کننده تعیین می کند که شیر کدام پورت ها را جدا می کند. خط تیره بدون حرف به معنای مسدود کردن کانال های A و B است. حرف A فقط به معنی بلوک کانال A است در حالی که B آزادانه جریان دارد. حرف B این ترتیب را معکوس می کند. این انعطاف‌پذیری به طراحان مدار اجازه می‌دهد تا درگاه‌های محرک خاصی را بدون تأثیر بر سایرین در همان منیفولد جدا کنند.
کدهای فشار ترک اعداد ساده هستند: 1 برای 1.5 بار، 2 برای 3 بار، و 3 برای بار 6. این انتخاب بر میزان فشار ایجاد شده قبل از شروع جریان آزاد تأثیر می گذارد. نام 6X نشان‌دهنده سری اجزای سایز 6 است که برای تمام مدل‌های صفحه ساندویچ ولو استاندارد Z2S 6 ثابت می‌ماند.
برای سطوح ضد زنگ غیرفعال شده که در برابر خوردگی در محیط های خشن مقاومت می کنند، عملیات سطح به صورت J50 ظاهر می شود. نسخه های استاندارد این کد را حذف می کنند. مواد مهر و موم به عنوان V برای FKM در صورت نیاز نشان می دهد. در غیر این صورت، مهر و موم استاندارد NBR درک می شود. گزینه های موقعیت یابی عبارتند از 60/ برای تعیین محل سوراخ ها و 62/ برای سوراخ ها به اضافه پین های رولپلاک، اگرچه پین ها باید جداگانه با استفاده از شماره قطعه R900005694 سفارش داده شوند.
کدهای عملکرد ویژه ویژگی های پیشرفته را نشان می دهد. SO40 پورت های کنترل خارجی G1/4 را برای سیگنال های خلبان مستقل اضافه می کند. SO55 و SO150 مدارهای قبل از باز شدن را با ویژگی های زمان بندی متفاوت فعال می کنند. SO60 مسیر تخلیه خلبان به بندر مخزن. این گونه‌های ویژه صفحه ساندویچ سوپاپ Z2S 6 نیازمندی‌های مدار خاصی را که مدل‌های استاندارد نمی‌توانند برآورده کنند، برآورده می‌کنند.
مقایسه گزینه های جایگزین
تولیدکنندگان دیگر شیرهای بازرسی هیدرولیک را تولید می کنند که با صفحه ساندویچ سوپاپ Z2S 6 رقابت می کنند. سری D1VW پارکر عملکردهای مشابهی را با ساختار کارتریجی ارائه می دهد. این شیرها فشار کمی بالاتر (350 بار) و جریان (80 لیتر در دقیقه) را تحمل می کنند که در کاربردهای سنگین اهمیت دارد. با این حال، طراحی کارتریج به آماده سازی منیفولد متفاوتی در مقایسه با فرمت صفحه ساندویچی نیاز دارد که Z2S 6 را بسیار همه کاره می کند.
Eaton سوپاپ های PVQ را ارائه می دهد که با قابلیت های Z2S 6 مطابقت دارند و هزینه کمی کمتر دارند. درجه بندی فشار به 345 بار با دبی حدود 50 لیتر در دقیقه می رسد. برای کاربردهایی که ظرفیت جریان اندکی کاهش یافته کافی است، شیرهای Eaton جایگزین مناسبی هستند. صفحه ساندویچ سوپاپ Z2S 6 دارای مزایایی در در دسترس بودن و مستندات است، به ویژه برای پروژه های بین المللی که حضور جهانی Rexroth منابع و پشتیبانی را ساده می کند.
دریچه‌های کلون عمومی خریداران را با قیمت‌های زیر 100 دلار وسوسه می‌کنند که گاهی به 50 دلار می‌رسد. این محصولات از نظر فیزیکی با الگوهای نصب NG6 مطابقت دارند، و آنها را از نظر مکانیکی با سیستم های طراحی شده برای صفحه ساندویچ سوپاپ Z2S 6 سازگار می کند. با این حال، کیفیت مواد و ساخت دقیق به طور مستقیم بر قابلیت اطمینان و طول عمر تأثیر می گذارد. شیرهای کلون اغلب نشت داخلی بالاتر، فشارهای ترک ناسازگار و عمر مفید کمتری را نشان می دهند. آنها به اندازه کافی برای آزمایش، نمونه سازی، یا برنامه های پشتیبان غیر بحرانی استفاده می کنند، اما سیستم های تولید از اجزای اصلی بهره می برند.
صفحه ساندویچ سوپاپ Z2S 6 در سیستم‌های Bosch Rexroth یکپارچه که دریچه‌ها، پمپ‌ها و کنترل‌های دیگر از همان سازنده هستند، متمایز است. سازگاری اجزا تضمین شده است، مستندات جامع هستند و پشتیبانی فنی سیستم کامل را درک می کند. این مزیت اکوسیستمی اغلب در هنگام ساخت تاسیسات هیدرولیک حرفه ای بر تفاوت قیمت های کوچک برتری دارد.
عملکرد دنیای واقعی
کاربران صنعتی به طور مداوم عملکرد قابل اعتماد را از صفحه ساندویچ سوپاپ Z2S 6 در برنامه های مختلف گزارش می دهند. سازندگان ماشین‌های CNC این شیرها را در مدارهای هیدرولیکی کنترل می‌کنند که بستن ابزار و موقعیت‌یابی قطعات را کنترل می‌کنند. مشخصه رانش صفر تضمین می کند که دقت ماشینکاری در طول مکث چرخه به خطر نیفتد. ماشین‌فروشی‌هایی که 24 ساعت کار می‌کنند، به ویژه برای عملکرد ثابتی که نیاز به حداقل مداخله دارد، ارزش قائل هستند.
سازندگان تجهیزات ساختمانی انواع Z2S 6 را در مدارهای تثبیت کننده و سیستم های موقعیت یابی بوم مشخص می کنند. هیدرولیک های متحرک با شرایط چالش برانگیز از جمله لرزش، دمای شدید و قرار گرفتن در معرض آلودگی مواجه هستند. صفحه ساندویچ سوپاپ Z2S 6 این خواسته ها را برآورده می کند و در عین حال اندازه کوچک ضروری در برنامه های موبایل با محدودیت فضا را حفظ می کند. سازگاری سیال مقاوم در برابر آتش استفاده از آن را در تجهیزات معدن زیرزمینی گسترش می دهد که در آن مقررات ایمنی سیالات هیدرولیک HFC را الزامی می کند.
خطوط مونتاژ خودکار ارزش نسخه های پیش از باز شدن Z2S 6 را نشان می دهد. سیستم‌هایی که چندین بار در دقیقه می‌چرخند، شوک هیدرولیکی قابل‌توجهی در طول هر انتقال ایجاد می‌کنند. مهندسان پس از مقاوم‌سازی واحدهای ساندویچ ولو استاندارد Z2S 6 با نسخه‌های پیش بازگشایی SO55، کاهش قابل توجه نویز و عملکرد نرم‌تر را گزارش می‌کنند. این ارتقاء اغلب با کاهش نوسانات تنش در سراسر مدار، عمر سرویس قطعات متصل را افزایش می دهد.
واحدهای برق هیدرولیک در کارخانه‌های صنعتی از شیرهای Z2S 6 برای جداسازی بانک‌های آکومولاتور و ایجاد مناطق فشار مستقل استفاده می‌کنند. طراحی ساندویچ جمع و جور به مجموعه های منیفولد پیچیده اجازه می دهد که با اجزای بزرگتر و کمتر استاندارد شده غیرعملی باشد. تکنسین های تعمیر و نگهداری از ماهیت مدولار این تاسیسات قدردانی می کنند، جایی که واحدهای صفحه ساندویچ سوپاپ Z2S 6 منفرد را می توان بدون ایجاد مزاحمت در اجزای مجاور تعویض کرد.
منابع فنی و پشتیبانی
Bosch Rexroth مستندات گسترده ای را برای صفحه ساندویچ سوپاپ Z2S 6 از طریق پورتال آنلاین خود ارائه می دهد. سند مرجع اولیه، RE 21548، شامل مشخصات کامل، منحنی های عملکرد و نقشه های ابعادی است. این PDF به صورت رایگان برای دانلود در دسترس است و اطمینان حاصل می کند که مهندسان در سراسر جهان می توانند هنگام طراحی سیستم های هیدرولیک به اطلاعات دقیق دسترسی داشته باشند.
مدل‌های CAD در قالب‌های چندگانه از جریان‌های کاری طراحی دیجیتال پشتیبانی می‌کنند. فایل‌های STEP و IGES مستقیماً به نرم‌افزار طراحی مکانیکی رایج وارد می‌شوند و امکان بررسی صحیح ترخیص کالا و مسیریابی خطوط هیدرولیک را فراهم می‌کنند. این مدل‌ها ابعاد دقیق صفحه ساندویچ سوپاپ Z2S 6 را منعکس می‌کنند و حدس و گمان را حذف می‌کنند و خطاهای طراحی را که ممکن است در هنگام نصب فیزیکی ظاهر شوند کاهش می‌دهند.
پشتیبانی فنی Bosch Rexroth به حل سؤالات خاص برنامه کمک می کند. مهندسان آنها می توانند نوع بهینه Z2S 6 را برای شرایط عملیاتی غیرعادی توصیه کنند یا به عیب یابی مشکلات عملکرد در تاسیسات موجود کمک کنند. دفاتر منطقه ای با استانداردهای محلی مایعات و الزامات زیست محیطی آشنا هستند و اطمینان حاصل می کنند که مشاوره تغییرات منطقه ای در عمل هیدرولیک را در نظر می گیرد.
کارکنان فنی توزیع کننده اغلب از صفحه ساندویچ سوپاپ Z2S 6 پشتیبانی خط مقدم می کنند. این تخصص محلی می تواند به ویژه در هنگام راه اندازی اولیه سیستم یا هنگام تشخیص رفتار غیرمنتظره در مدارهای پیچیده ارزشمند باشد.
انجمن‌ها و انجمن‌های آنلاین درباره تجربیات عملی اجزای هیدرولیک از جمله Z2S 6 بحث می‌کنند. این مکالمات راه‌حل‌های دنیای واقعی را برای مشکلات رایج نشان می‌دهد و گاهی نکات غیرمستند کاربران با تجربه را برجسته می‌کند. در حالی که منابع غیررسمی نباید جایگزین اسناد رسمی شوند، آنها زمینه مفیدی را در مورد نحوه عملکرد صفحه ساندویچ سوپاپ Z2S 6 در صنایع و برنامه های مختلف ارائه می دهند.
انتخاب درست
انتخاب نوع مناسب صفحه ساندویچ سوپاپ Z2S 6 با درک نیازهای سیستم شما شروع می شود. حداکثر فشاری که مدار شما تجربه می کند را محاسبه کنید و بررسی کنید که در محدوده 315 بار برای روغن معدنی یا 210 بار برای سیالات مبتنی بر آب باقی می ماند. دبی مورد انتظار را اندازه گیری کنید تا مطمئن شوید که زیر 60 لیتر در دقیقه باقی می مانند. این بررسی‌های اساسی تضمین می‌کند که شیر می‌تواند شرایط کار شما را بدون کاهش عملکرد مدیریت کند.
در نظر بگیرید که آیا برنامه شما از ویژگی های پیش از باز کردن سود می برد یا خیر. سیستم‌هایی با دوچرخه‌سواری مکرر، بارهای حساس، یا نگرانی‌های نویز اغلب هزینه اضافی جزئی انواع SO55 یا SO150 را توجیه می‌کنند. انتقال نرم‌تر آنها باعث کاهش استرس در کل سیستم هیدرولیک می‌شود و به طور بالقوه از خرابی در سایر قطعات جلوگیری می‌کند. برای کاربردهایی که بارها را برای مدت طولانی با رهاسازی نادر نگه می‌دارند، مدل‌های صفحه ساندویچ سوپاپ استاندارد Z2S 6 کاملاً خوب کار می‌کنند.
انتخاب مواد مهر و موم بستگی به مایع هیدرولیک و دمای محیط شما دارد. مهر و موم استاندارد NBR روغن های معدنی معمولی و بیشتر سیالات زیست تخریب پذیر را در محدوده -30 تا +80 درجه سانتیگراد جای می دهند. اگر کاربرد شما شامل دماهای بالاتر، مایعات تهاجمی یا قرار گرفتن مکرر در محیط های سرد است، آب بندی های FKM دوام بهتری را ارائه می دهند. صفحه ساندویچ سوپاپ Z2S 6 با نام V شامل این مهر و موم های ارتقا یافته است.
ملاحظات بودجه هزینه اولیه را در مقابل قابلیت اطمینان بلندمدت متعادل می کند. قطعات اصلی Bosch Rexroth هزینه اولیه بیشتری دارند اما عملکرد قابل پیش بینی را در طول سالیان متمادی ارائه می دهند. جایگزین های عمومی در ابتدا باعث صرفه جویی در هزینه می شوند اما ممکن است نیاز به جایگزینی بیشتر داشته باشند. برای کاربردهای حیاتی که خرابی‌های غیرمنتظره باعث تلفات تولید می‌شوند، قابلیت اطمینان ثابت شده صفحه ساندویچ سوپاپ Z2S 6 قیمت آن را توجیه می‌کند. برای مدارهای پشتیبان یا تأسیسات موقت با اهمیت کمتر، جایگزین‌های کم‌هزینه ممکن است منطقی باشند.
نتیجه گیری
صفحه ساندویچ سوپاپ Z2S 6 یک راه حل بالغ و به خوبی اثبات شده برای نگهداری بار هیدرولیک و کنترل جریان است. طراحی استاندارد، عملکرد قابل اعتماد و گزینه های پیکربندی جامع آن را برای کاربردهای صنعتی متنوع مناسب می کند. چه به مسدود کردن ساده بدون نشتی یا کنترل پیشرفته پیش از باز شدن نیاز داشته باشید، یک نوع Z2S 6 برای مطابقت با نیازهای شما وجود دارد.
درک مشخصات فنی به شما کمک می کند مدل مناسب را انتخاب کنید و از مشکلات سازگاری جلوگیری کنید. نصب مناسب عمر طولانی و عملکرد بدون مشکل را تضمین می کند. تعمیر و نگهداری منظم مشکلات را زودتر برطرف می کند، در حالی که دسترسی به قطعات اصلی و پشتیبانی فنی از سرمایه شما محافظت می کند. صفحه ساندویچ سوپاپ Z2S 6 همچنان به سیستم های هیدرولیک در سراسر جهان خدمت می کند و ثابت می کند که مهندسی ساده همراه با تولید با کیفیت اجزایی را ایجاد می کند که به سادگی کار می کنند.
