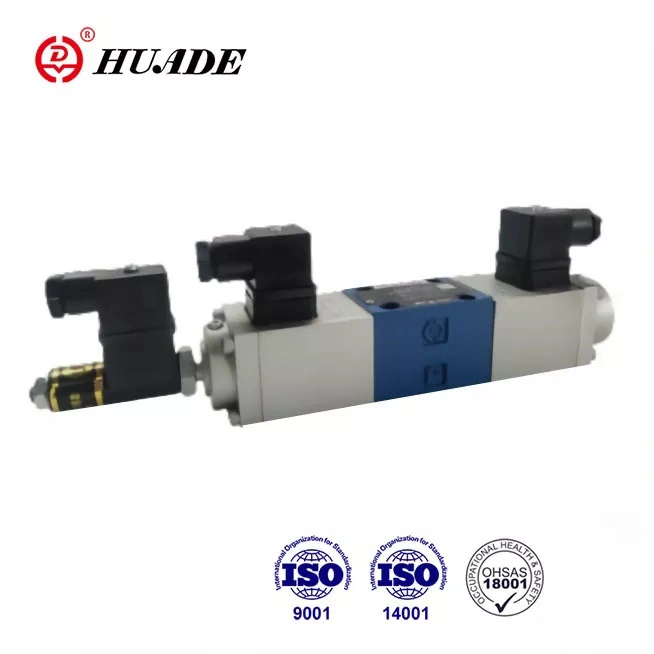

شیر متناسب نوع 4wre ، نصب زیر صفحه ، مرکز بهار را اتخاذ می کند. ظرفیت جریان خوب ، فشار بالا و دقت تکرار عالی ، مناسب برای استفاده. این می تواند به لطف دو همکاری طولانی مدت با رکسروت ، سری 4WRE 1X ارائه شده توسط Rexroth را جایگزین کند. عملکرد دریچه متناسب 4wre می تواند با مارک های بین المللی درجه یک مطابقت داشته باشد. این یک جایگزین خوب و مقرون به صرفه است.
|
داده های هیدرولیکی |
|||
|
اندازه |
6 |
10 |
|
|
فشار عملیاتی (MPA) |
بندر A ، B ، P |
31.5 |
31.5 |
|
بندر تی |
16 |
16 |
|
|
جریان (l/min) |
65 |
260 |
|
|
درجه آلودگی (㎛) |
20 پوند (توصیه ≤10) |
||
|
هیسترزیس (٪) |
<1 |
<1 |
|
|
تکرارپذیری (٪) |
<1 |
<1 |
|
|
حساسیت پاسخ (٪) |
0.5 ≤ سیگنال اسمی |
0.5 ≤ سیگنال اسمی |
|
|
پاسخ فرکانس (-3db) (هرتز) |
6 |
4 |
|
|
مایع هیدرولیک |
روغن معدنی (برای مهر و موم NBR) ، استر فسفات (برای مهر و موم FPM) |
||
|
دامنه ویسکوزیته (میلی متر/ثانیه) |
2.8 to 380 |
||
|
محدوده دمای مایعات فشار (℃) |
-20 تا+70 |
||
|
جایگاه نصب |
اختیاری |
||
|
وزن (کیلوگرم) |
دریچه با 1 سولنوئید |
1.91 |
5.65 |
|
دریچه با 2 سولنوئید |
2.66 |
7.65 |
|
|
داده های الکتریکی |
|||
|
نوع ولتاژ |
ولتاژ مستقیم 24 ولت یا 12 ولت |
||
|
حداکثر جریان در هر سولنوئید (A) |
1.5 |
1.5 |
|
|
سیم پیچ |
ارزش سرد در 20 |
5.4 |
10 |
|
مقدار حداکثر |
8.1 |
15 |
|
|
دمای محیط |
حداکثر تا 50 |
||
|
وظیفه |
پیوسته |
||
|
دمای سیم پیچ |
تا +150 |
||
|
عایق دریچه |
IP65 |
||
|
تقویت کننده مرتبط (یکسو کننده 24 ولت از نوع پل) |
با 2 بار رمپ |
VT-5001S20 (برای 2 موقعیت) |
VT-5002S20 (برای 2 موقعیت) |
|
با 1 زمان رمپ |
VT5005S10 (برای 3 موقعیت) |
VT 5006S10 (برای 3 موقعیت) |
|
|
مبدل موضعی القایی |
|||
|
سیستم اندازه گیری الکتریکی |
LVDT |
||
|
سکته مغزی کنترل (میلی متر) |
4.5 ± خطی |
||
|
تحمل خطی (٪) |
1 |
||
|
مقاومت به سیم پیچ (ω) |
ⅰr20 |
56 |
|
|
ⅱr20 |
56 |
||
|
ⅲr20 |
112 |
||
|
القاء (MH) |
6 تا 8 |
||
|
فرکانس نوسان ساز (KHz) |
2.5 |
||
|
عایق دریچه |
IP65 |
||
ویژگی ها:
▶ دریچه برای کنترل هر دو جهت و جریان یک مایع هیدرولیک
▶ برای نصب زیر
بازخورد موقعیت الکتریکی
▶ قرقره کنترل محور بهار
▶ افت فشار کم در سرزمین های کنترل
▶ هر دو شیر و کنترل الکترونیکی از یک تأمین کننده
▶ الگوی نصب به DIN 24 340 فرم A ، ISO4401 و CETOP - RP121H
برنامه:
شیر جهت 4wre برای مدار نزدیک مناسب است و به طور گسترده در دستگاه ، صنعت نور ، متالورژی ، معدن ، پرواز فضایی و سایر زمینه ها مورد استفاده قرار می گیرد.
شیرهای جهت دار نوع 4WRE مستقیماً با استفاده از سلولهای متناسب عمل می شوند و برای کنترل جهت و حجم یک جریان استفاده می شوند.
آنها اساساً از مسکن (1) ، قرقره کنترل (4) ، دو چشمه بازگشت (5) ، دو سولنوئید متناسب (2) و یک مبدل موقعیتی (3) تشکیل شده اند.
نوع 4wre6 ... 10b ... و 4Wre10 ... 10b ... (3-موقعیت)
اگر solenoid ‘a (2) انرژی داشته باشد ، قرقره به سمت راست منتقل می شود ، سفر متناسب با سیگنال ورودی الکتریکی است. قرقره کنترل (4) باعث می شود شیارهای V شکل به تدریج برای جریان باز شوند. موقعیت قرقره کنترل (4) توسط مبدل موقعیتی کنترل می شود (3). در کنترل الکترونیکی موقعیت واقعی قرقره کنترل با مقدار از پیش تنظیم شده مقایسه می شود. در اینجا ما یک مدار کنترل موقعیت داریم که تفاوت های موجود را تشخیص می دهد
بین مقدار از پیش تعیین شده (مقدار دستور) و مقدار بازخورد (مقدار واقعی) و توسط سیگنال های مناسب در سلولهای مربوطه اصلاح می شود. هنگامی که solenoid ‘A" (2) از بین برود ، قرقره کنترل توسط Return Springs (5) به موقعیت مرکز خود بازگردانده می شود.
ساختار دریچه جهت متناسب 4wre6 ... و 4Wre10 ...
Type4wre..a ... 10b/... (2-Positionvalve)
اصل این نوع دریچه همان 4wre است ... 10b/ .. با این حال ، این شیر نوع فقط یک سنسور و یک سولنوئید دارد.
ساختار دریچه جهت متناسب 4wre6 ... a ... 10b و 4wre10 ... a ... 10b
نمادی از دریچه جهت متناسب 4wre
