تصور کنید در حال رهبری یک ارکستر هستید. شما فقط به نوازندگان نمی‌گویید «بلند» یا «آرام» بزنند، بلکه حرکات ظریفی با دست به آنها می‌دهید که می‌گویند «کمی آرام‌تر»، «به تدریج بلندتر» یا «صدای دقیق را نگه دارید». یک شیر تناسبی هیدرولیک مانند یک هادی برای سیال هیدرولیک است که به جای "روشن" یا "خاموش" کنترل بی نهایت متغیر را ارائه می دهد.
برای مبانی، با شروع کنیدشیر تناسبی چیست.
قیاس کافی شاپ
به یک شیر متناسب مانند دستگاه اسپرسوساز در کافی شاپ مورد علاقه خود فکر کنید. باریستا فقط یک سوئیچ را برای گرفتن اسپرسوی عالی نمی چرخاند - آنها به تدریج فشار را افزایش می دهند، سرعت جریان را به دقت کنترل می کنند و بر اساس نحوه استخراج قهوه تنظیماتی را در زمان واقعی انجام می دهند. به طور مشابه، یک شیر متناسب به طور مداوم موقعیت خود را بر اساس بازخورد الکتریکی تنظیم می کند تا دقیقاً مقدار مناسبی از توان هیدرولیک را ارائه دهد.
شیرهای متناسب هیدرولیک چگونه کار می کنند؟ یک سفر گام به گام
بیایید سفر کنترل را از یک سیگنال الکتریکی تا عملکرد هیدرولیکی دقیق دنبال کنیم.
[توضیح مفصل را ببینیدشیرهای تناسبی چگونه کار می کنند.]
1مرکز فرماندهی (سیگنال کنترل)
یک PLC (کنترل کننده منطقی قابل برنامه ریزی) یا سایر سیستم های کنترل سیگنال الکتریکی را ارسال می کند - معمولاً 0-10 ولت، 4-20 میلی آمپر یا حتی دستورات دیجیتال را از طریق شبکه های صنعتی مانند CANbus یا Ethernet.
2مترجم (شیر برقی متناسب)
شیر برقی متناسب شیر مانند یک مترجم عمل می کند و انرژی الکتریکی را به نیروی مکانیکی تبدیل می کند. بر خلاف شیر برقی معمولی که یا "انرژی" یا "بدون انرژی" هستند، شیر برقی متناسب نیرویی ایجاد می کند که به طور مستقیم با قدرت سیگنال ورودی متناسب است.
3The Precision Mover (Valve Spool)
این نیروی مکانیکی قرقره سوپاپ - یک جزء استوانه‌ای دقیقاً ماشین‌کاری شده - را به موقعیت‌های دقیق هل می‌دهد. همانطور که قرقره حرکت می کند، دهانه های با اندازه های مختلف (به نام پورت ها) را که جریان سیال را کنترل می کنند، باز می کند.
4حلقه بازخورد هوشمند (سنسور LVDT)
سوپاپ های پیشرفته پروپشنال شامل یک LVDT (ترانسفورماتور دیفرانسیل متغیر خطی) است که به طور مداوم موقعیت قرقره را کنترل می کند. این یک سیستم حلقه بسته ایجاد می کند که به طور خودکار اختلالات خارجی، تغییرات دما و سایش را تصحیح می کند.
مثال دنیای واقعی
هنگامی که یک اپراتور بیل مکانیکی جوی استیک خود را تا نیمه حرکت می دهد، شیر تناسبی یک سیگنال 50% دریافت می کند. قرقره به موقعیتی حرکت می کند که دقیقاً نیمی از حداکثر جریان را به سیلندر هیدرولیک می دهد و در نتیجه حرکت صاف و کنترل شده بازو را دقیقاً با نصف سرعت انجام می دهد.
شیر متناسب در مقابل شیر سروو در مقابل شیر روشن/خاموش: مقایسه نهایی
درک تفاوت بین انواع شیر برای انتخاب صحیح بسیار مهم است:
| ویژگی | سوپاپ روشن/خاموش | شیر متناسب | شیر سروو |
|---|---|---|---|
| نوع کنترل | باینری (باز/بسته) | موقعیت یابی بی نهایت | موقعیت یابی فوق العاده دقیق |
| زمان پاسخگویی | 10-100 میلی ثانیه | 5-50 میلی ثانیه | 1-10 میلی ثانیه |
| دقت | ± 5-10٪ | ± 1-3٪ | 0.1-0.5% ± |
| هزینه | 50-500 دلار | 500-5000 دلار | 2000-20000 دلار |
| برنامه های کاربردی معمولی | کنترل روشن/خاموش ساده | اتوماسیون عمومی | سیستم های با دقت بالا |
| تعمیر و نگهداری | پایین | متوسط | بالا |
| حساسیت به آلودگی | پایین | متوسط | بسیار بالا |
| بهره وری انرژی | بیچاره | خوب | عالی |
زمان انتخاب هر نوع
دریچه های روشن/خاموش را زمانی انتخاب کنید که:
کنترل ساده شروع/توقف کافی است • بودجه بسیار کم است • محیط با آلودگی بالا • منابع نگهداری محدود است
دریچه های متناسب را زمانی انتخاب کنید که:
به کنترل سرعت/فشار متغیر نیاز دارید • کارایی انرژی مهم است • عملکرد صاف مهم است • دقت متوسطی لازم است
دریچه های سروو را زمانی انتخاب کنید که:
دقت فوق العاده بالا بسیار مهم است • پاسخ بسیار سریع مورد نیاز است • بودجه امکان عملکرد عالی را فراهم می کند • محیط تمیز را می توان حفظ کرد
انواع شیرهای متناسب هیدرولیک: یافتن تطابق کامل شما
بر اساس تابع: سه دسته اصلی

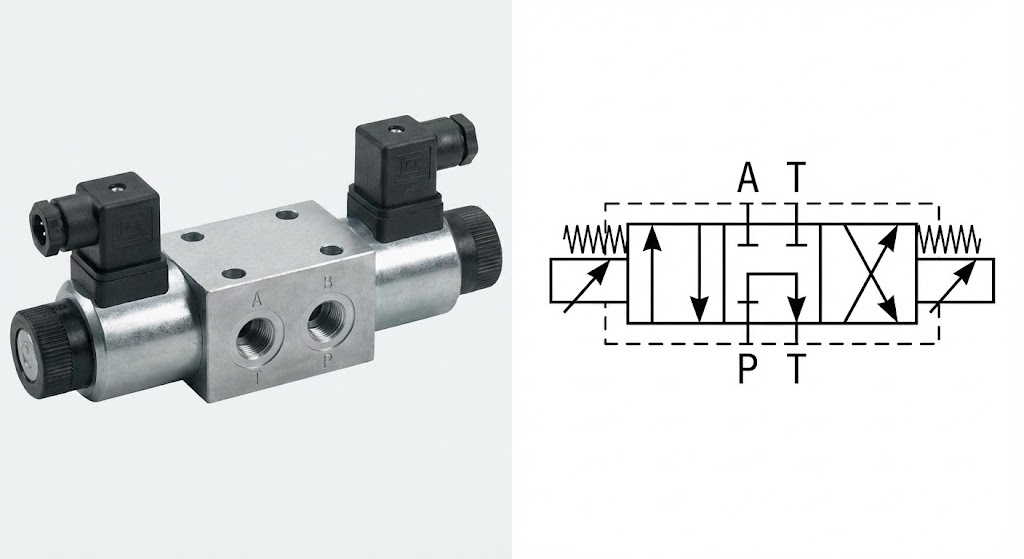

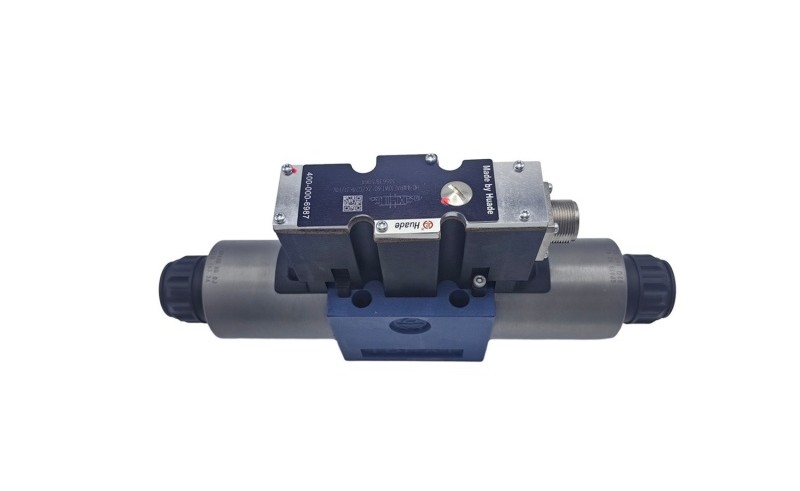

1. شیرهای کنترل جهت متناسب
کاری که انجام می دهند:هم جهت و هم سرعت محرک های هیدرولیک را کنترل کنید
اینطور فکر کنید:یک کنترلر ترافیک هوشمند که نه تنها ترافیک را هدایت می کند بلکه محدودیت های سرعت را نیز کنترل می کند
مدل های رایج:سری Bosch Rexroth 4WRA سری Parker D1FB
بهترین برای:ماشین ابزار، قالب گیری تزریقی، اتوماسیون عمومی

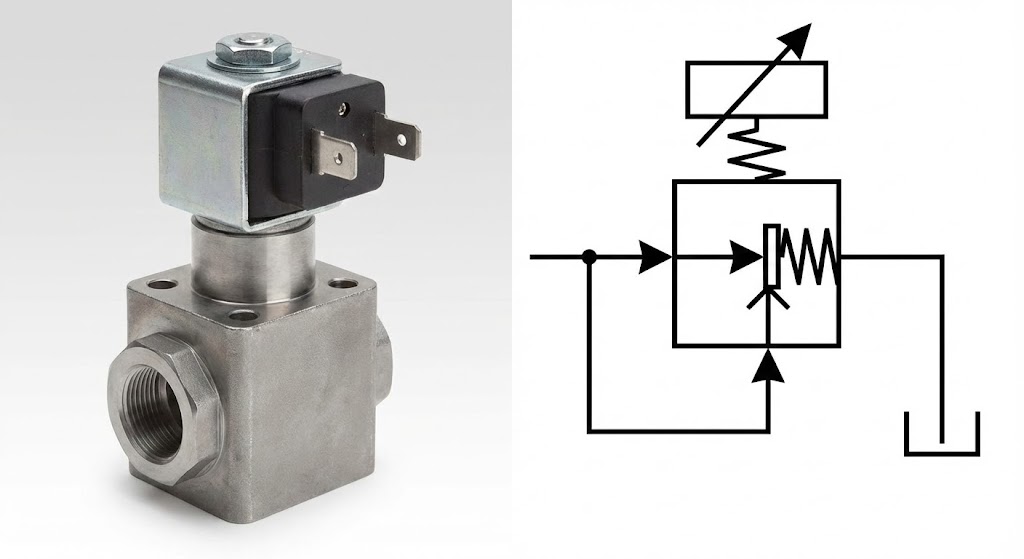

2. شیرهای کنترل فشار متناسب
کاری که انجام می دهند:فشار دقیق سیستم را بدون توجه به تقاضای جریان حفظ کنید
اینطور فکر کنید:یک تنظیم کننده هوشمند فشار آب که فشار دوش را حتی زمانی که کسی ماشین ظرفشویی را روشن می کند عالی نگه می دارد
انواع:تسکین فشار، کاهش فشار، شیرهای توالی فشار
بهترین برای:عملیات پرس، سیستم های بستن، تست فشار

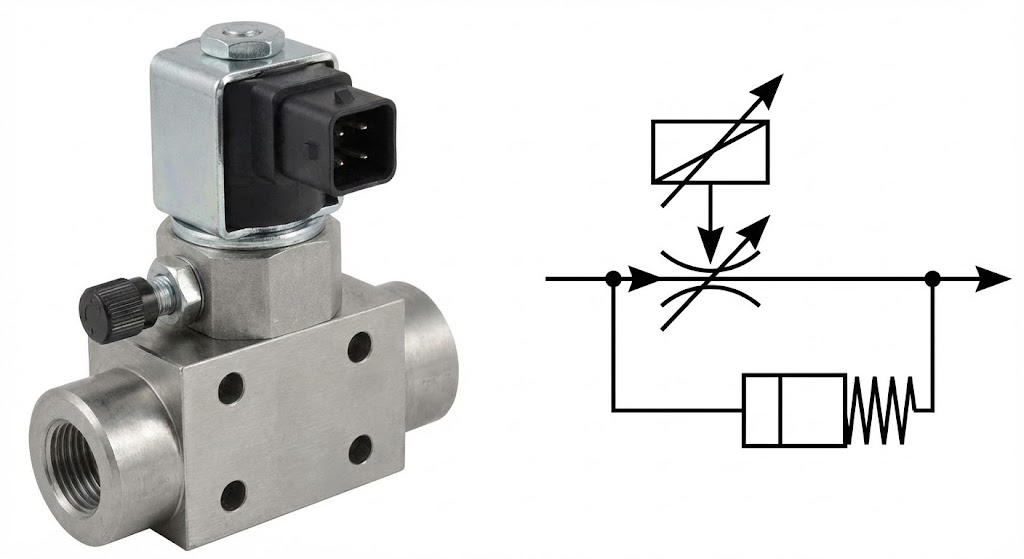

3. شیرهای کنترل جریان متناسب
کاری که انجام می دهند:نرخ جریان دقیق را مستقل از تغییرات فشار حفظ کنید
اینطور فکر کنید:یک سیستم کروز کنترل برای جریان هیدرولیک
اغلب شامل:جبران کننده های فشار برای کنترل مستقل از بار
بهترین برای:کنترل سرعت، عملیات هماهنگ، برنامه های اندازه گیری
توسط ساخت و ساز: درک مکانیک

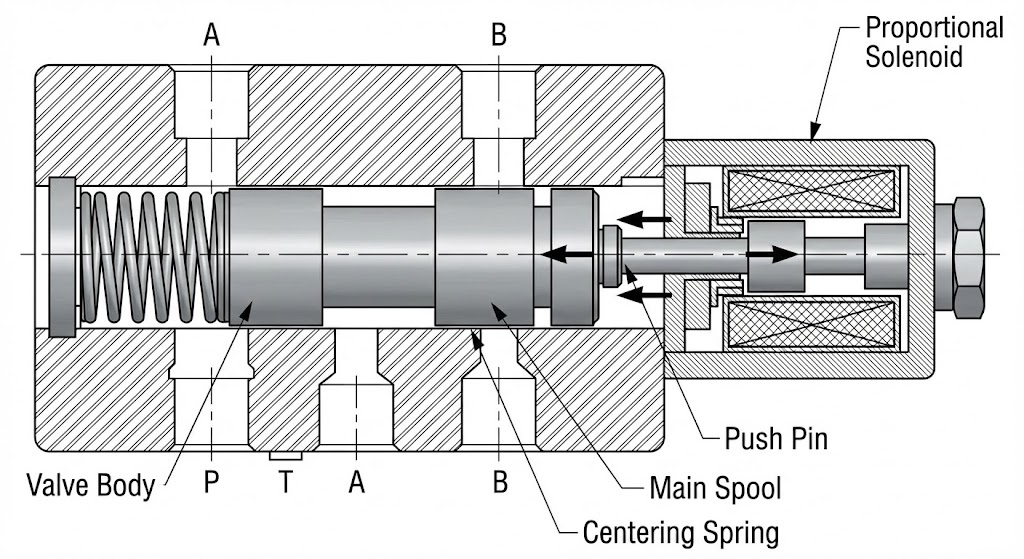

شیرهای متناسب با اثر مستقیم
• الکترومغناطیس به طور مستقیم قرقره اصلی را حرکت می دهد
• ساخت و ساز ساده تر، هزینه کمتر
• نرخ جریان به طور معمول تا 100 GPM
• درجه بندی فشار تا 3000 PSI
• ایده آل برای: برنامه های کاربردی با اندازه متوسط با نیازهای عملکرد متوسط

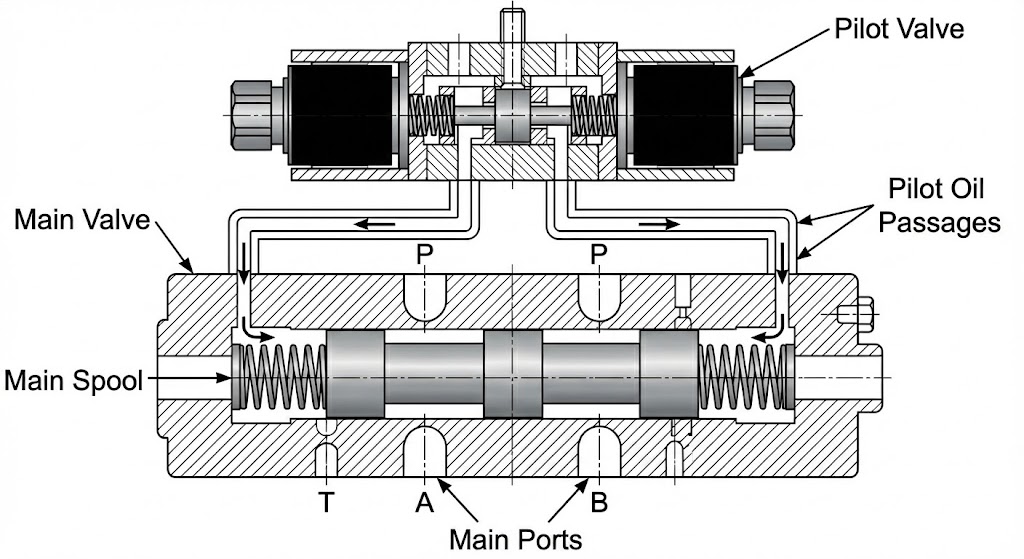

شیرهای تناسبی که توسط خلبان کار می کنند
• شیر پایلوت کوچک عملکرد شیر اصلی را کنترل می کند
• قابلیت جریان و فشار بالاتر
• نرخ جریان تا 500+ GPM
• درجه بندی فشار تا 5000+ PSI
• ایده آل برای: سیستم های صنعتی بزرگ و تجهیزات سیار
ویژگی های عملکردی مهم: شیرجه عمیق فنی
درک رابطه سیگنال به جریان
قلب عملکرد شیر متناسب در این است که چگونه سیگنال های الکتریکی را به خروجی هیدرولیک تبدیل می کند. این مشخصات کلیدی به چه معناست:
خطی (±0.5% تا ±3%)
تصور کنید یک خط مستقیم روی کاغذ گراف رسم کنید. خطی بودن اندازه گیری می کند که عملکرد واقعی سوپاپ شما چقدر به خط مستقیم کامل نزدیک می شود. خطی بودن بهتر به معنای کنترل قابل پیش بینی بیشتر است.
هیسترزیس (± 0.5٪ تا ± 5٪)
این تفاوت در خروجی را هنگامی که از جهت‌های مختلف به یک نقطه تنظیم نزدیک می‌شوید اندازه‌گیری می‌کند. به آن مانند بازی در فرمان فکر کنید - هیسترزیس کمتر به معنای کنترل دقیق تر است.
تکرارپذیری (±0.1% تا ±2%)
سوپاپ چقدر به طور مداوم همان عملیات را انجام می دهد؟ این مانند درخواست از یک بسکتبالیست برای انجام پرتاب های آزاد است - تکرارپذیری بهتر به معنای عملکرد قابل اطمینان تر است.
زمان پاسخگویی (5 تا 100 میلی ثانیه)
شیر چقدر سریع به تغییرات سیگنال پاسخ می دهد؟ برای کاربردهای پویا، پاسخ سریعتر از بی ثباتی سیستم جلوگیری می کند و عملکرد را بهبود می بخشد.
ریاضیات پشت جادو: معادلات جریان
معادله اصلی جریان برای شیرهای تناسبی به صورت زیر است:
Q = Cd × A × √(2ΔP/ρ)
کجا:
Q = سرعت جریان
سی دی = ضریب تخلیه
A = ناحیه باز شدن سوپاپ (با موقعیت قرقره کنترل می شود)
ΔP = اختلاف فشار در شیر
ρ = چگالی سیال
این معادله نشان می دهد که چرا شیرهای تناسبی تا این حد مؤثر هستند: با کنترل دقیق منطقه (A)، آنها کنترل دقیق جریان را بدون توجه به تغییرات فشار ارائه می دهند.
داستان های موفقیت در دنیای واقعی: برنامه هایی که صنایع را متحول می کنند
مطالعه موردی 1: انقلاب قالب گیری تزریقی
چالش:یک سازنده قطعات خودرو با تزریق پلاستیک ناسازگار دست و پنجه نرم می کرد که باعث 20 درصد نرخ ضایعات و شکایت مشتریان شد.
راه حل:اجرای شیرهای متناسب Moog D941 برای کنترل سرعت تزریق و فشار.
فرآیند:
• فاز سرعت: شیر تزریق سریع و کنترل شده را برای پر کردن 95 درصد قالب فراهم می کند
• فاز بسته/نگهداری: انتقال بدون درز به کنترل فشار دقیق
• فاز بازیابی: چرخش پیچ کنترل شده برای آماده سازی شات بعدی
مطالعه موردی 2: دقت تجهیزات موبایل
چالش:مشتریان یک تولید کننده جرثقیل از حرکت های ناگهانی بار که باعث نگرانی های ایمنی و کاهش بهره وری می شود شکایت داشتند.
راه حل:سیستم سوپاپ دانفوس PVG 48 با جوی استیک الکترونیکی.
تحول:
• قبل از: کنترل شیر باینری باعث شروع/توقف ناگهانی می شود
• بعد: ورودی اپراتور تطبیق شتاب/کاهش هموار
• ویژگی های پیشرفته: حسگر بار برای بهره وری انرژی، کنترل الکترونیکی برای موقعیت یابی دقیق
مطالعه موردی 3: دقت آسیاب فولاد
چالش:یک کارخانه نورد فولادی برای ضخامت ثابت محصول (تحمل 0.01 میلی متر) به کنترل فشار دقیق نیاز داشت.
راه حل:شیرهای فشار متناسب ATOS DPZO با کنترل بازخورد یکپارچه.
نوآوری:
• اندازه گیری ضخامت در زمان واقعی به کنترل شیر باز می گردد
• تنظیم فشار خودکار تغییرات مواد را جبران می کند
• کنترل حلقه بسته علیرغم تغییرات سرعت، نیروی ثابت را حفظ می کند
انتخاب شیر متناسب مناسب: راهنمای انتخاب شما
مرحله 1: سیستم مورد نیاز خود را تعریف کنید
چک لیست مشخصات عملکرد:
• حداکثر فشار سیستم: _____ PSI
• نرخ جریان مورد نیاز: _____ GPM
• محدوده دمای عملیاتی: _____ تا _____ درجه فارنهایت
• مورد نیاز زمان پاسخ: _____ میلی ثانیه
• دقت مورد نیاز: ±_____ %
• نوع سیگنال کنترل: ولتاژ / جریان / دیجیتال
مرحله 2: ملاحظات خاص برنامه
برای کاربردهای تولیدی/صنعتی:
• سوپاپ هایی با لوازم الکترونیکی یکپارچه (سری Bosch Rexroth 4WRA) را در نظر بگیرید.
• به دنبال قابلیت های ارتباط فیلدباس باشید
تکرارپذیری و پایداری درازمدت را در اولویت قرار دهید
برای تجهیزات موبایل:
• دریچه‌هایی را انتخاب کنید که دارای امتیاز لرزش و شوک هستند (سری Danfoss PVG)
• الزامات آب بندی محیطی را در نظر بگیرید
• مصرف انرژی را برای سیستم های باتری دار ارزیابی کنید
برای کاربردهای هوافضا / حیاتی:
• دریچه هایی با سیستم های بازخورد اضافی انتخاب کنید
• مواد مخصوص را برای دماهای شدید در نظر بگیرید
• ویژگی های حالت خرابی را ارزیابی کنید
