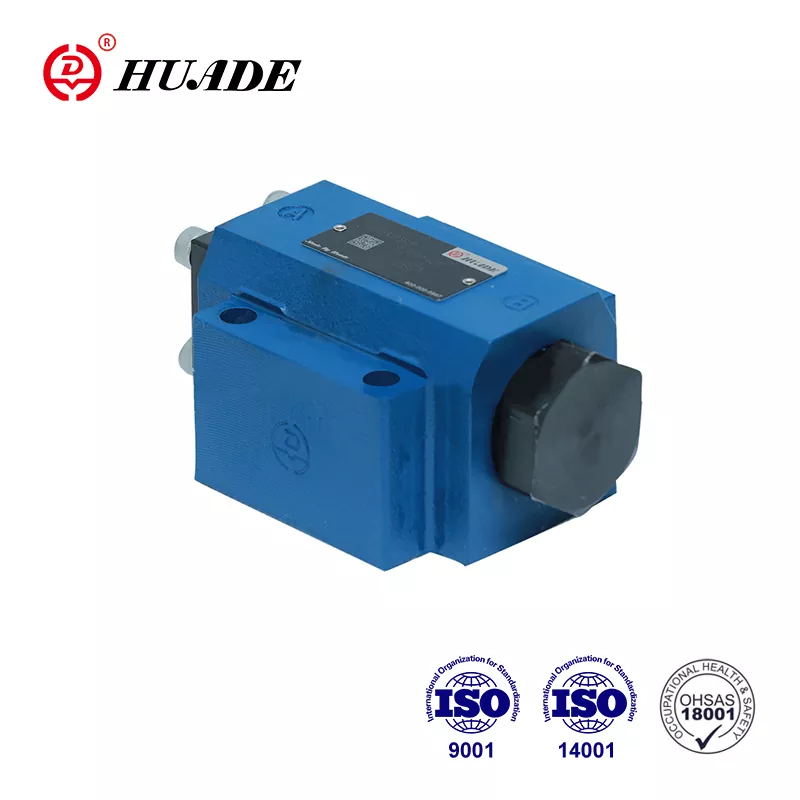

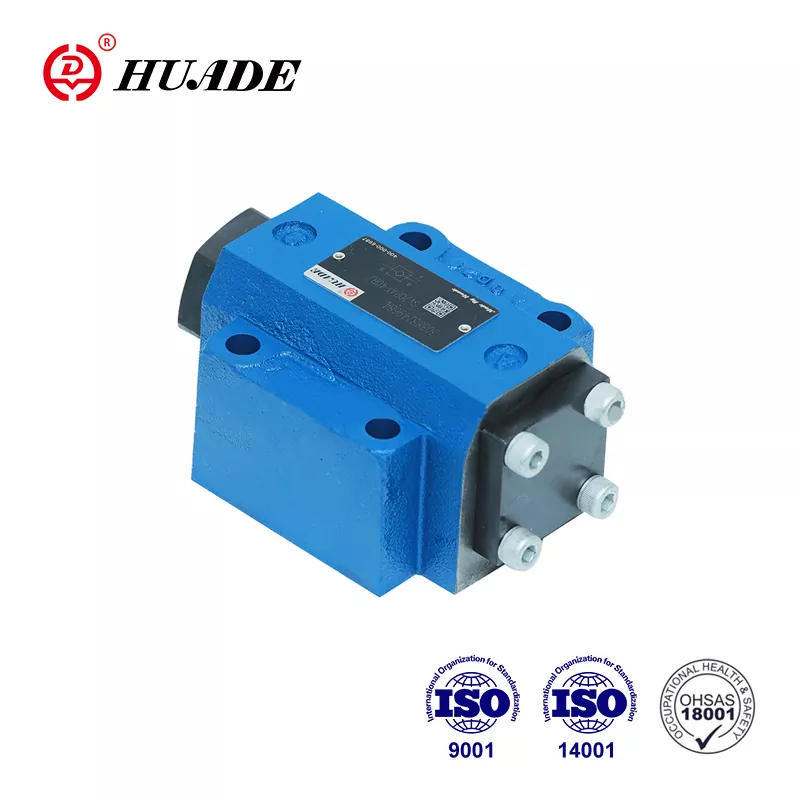

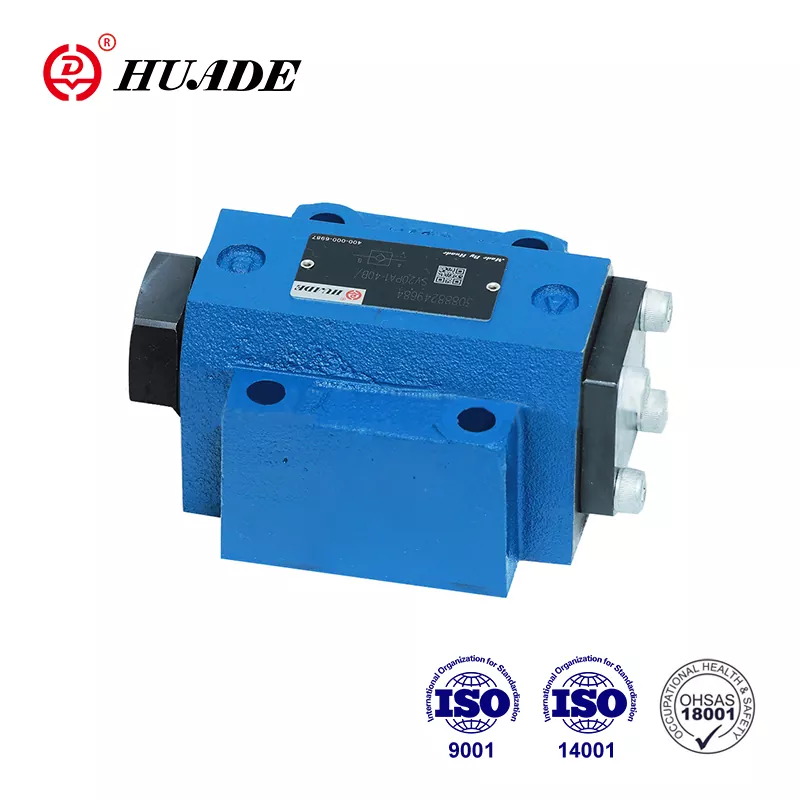

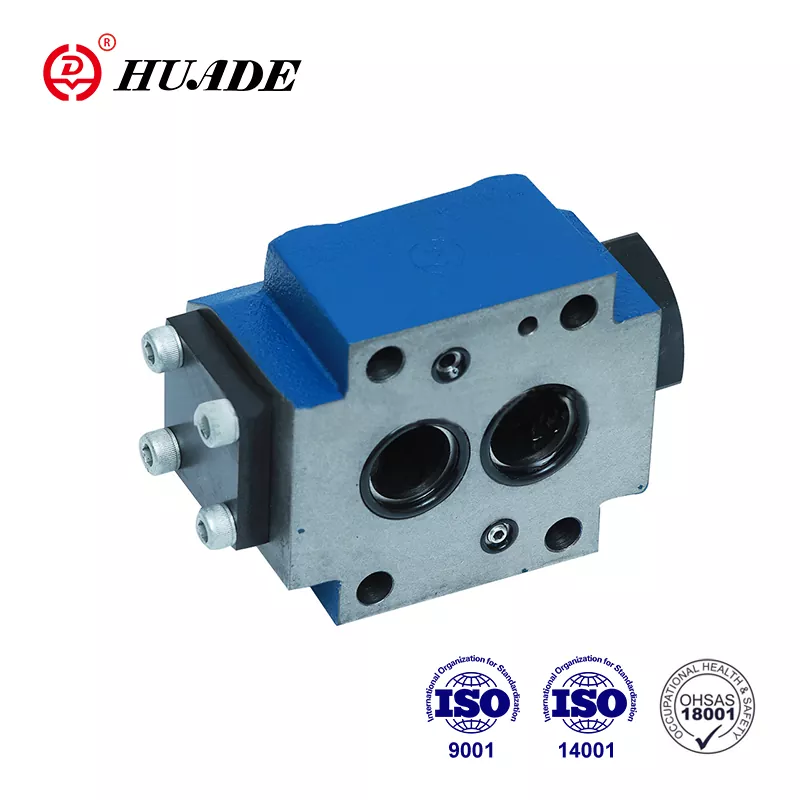

Huade یک برند شناخته شده در چین است. پس از تاسیس، دو تجربه همکاری طولانی مدت با Rexroth داشت. می تواند به طور کامل جایگزین سری SL ارائه شده توسط Rexroth شود. قیمتش مناسب تره شیرهای چک سری SL Huade® با کیفیت خوب و قیمت پایین رقابتی هستند. Huade استرس زیادی روی کیفیت می گذارد. این کارخانه ISO9001، ISO14001 و OH SAS18001 را گذرانده است. شیرهای هیدرولیک Huade به دلیل عملکرد برتر به طور گسترده در صنایع نظامی و سایر زمینه ها استفاده می شود. تمام شیرهای چک Huade® در کارتن های استاندارد به علاوه بسته بندی پلاستیکی ضد آب بسته بندی می شوند.
|
داده های فنی |
||||||
|
سبک |
10 |
16 |
20 |
25 |
30 |
|
|
وزن |
نصب زیر صفحه (کیلوگرم) |
1.8 |
- |
4.7 |
- |
7.8 |
|
اتصال رزوه ای (کیلوگرم) |
2.1 |
5.4 |
5.4 |
10 |
10 |
|
|
موقعیت نصب (㎫) |
اختیاری |
|||||
|
جهت جریان (㎫) |
از A به B آزاد، از B به A از طریق باز شدن |
|||||
|
فشار عملیاتی، حداکثر (㎫) |
0.5 ~ 315 |
|||||
|
فشار کنترل، حداکثر (㎫) |
0.5 ~ 315 |
|||||
|
کنترل صدا -پورت X (cm3) |
2.5 |
10.8 |
10.8 |
19.27 |
19.27 |
|
|
کنترل صدا -پورت Y (cm3) |
2 |
9.6 |
9.6 |
17.5 |
17.5 |
|
|
مناطق کنترل - منطقه A1 (cm3) |
1.3 |
3.46 |
3.46 |
5.72 |
5.72 |
|
|
- مساحت A2 (cm3) |
0.33 |
0.7 |
0.7 |
1.33 |
1.33 |
|
|
- مساحت A3 (cm3) |
3.8 |
10.17 |
10.17 |
16.61 |
16.61 |
|
|
- مساحت A4 (cm3) |
0.79 |
1.13 |
1.54 |
1.54 |
||
|
سیال تحت فشار |
روغن های معدنی (برای مهر و موم NBR) یا استر فسفات (برای مهر و موم FPM) |
|||||
|
محدوده دمای سیال تحت فشار (℃) |
-30+80 |
|||||
|
محدوده ویسکوزیته (mm2/s) |
2.8 تا 500 |
|||||
ویژگی ها:
▶ شیر چک با سیال کنترل می شود
▶ برای نصب زیر صفحه، الگوی نصب به DIN 24 340
▶ اتصال رزوه ای زیر صفحه یا پیچ
▶ با یا بدون پورت نشتی
▶ با یا بدون پیش باز شدن
▶ با پیش باز شدن، فشارزدایی مرطوب تایپ کنید
▶ 4 فشار باز شدن
▶ پورت پتم به Din 24 340 fom A، 1SO 4401 و CETOP-RP 121H
سوپاپ‌های چک SL، شیرهای بازرسی هیدرولیک هستند که از نوع پاپت کار می‌کنند و ممکن است در هر جهت باز شوند.
این شیرها برای جداسازی مدارهای عملیاتی تحت فشار، به عنوان محافظت در برابر کاهش بار در هنگام شکست خط یا در برابر حرکات خزنده محرک های قفل شده هیدرولیکی استفاده می شوند.
اساساً این شیرها شامل محفظه (1)، پاپپت (2)، فنر فشاری (3)، قرقره کنترل (4) و همچنین یک پیش بازگشایی، به عنوان شیر توپی (5)، به صورت اختیاری است.
دریچه جریان آزاد را از A به B امکان می دهد، در جهت مخالف، پاپت (2) بر روی صندلی خود توسط فشار سیستم، علاوه بر نیروی فنر، نگه داشته می شود.
از طریق اتصال فشار در پورت کنترل X، پیستون کنترل (4) به سمت راست حرکت می کند. این پاپت (2) را از روی صندلی هل می دهد. حال ممکن است شیر از B به A نیز جریان داشته باشد.
برای اطمینان از باز شدن مناسب شیر از طریق پیستون کنترل (4) حداقل فشار کنترل معینی لازم است.
این شیر دارای یک پیش باز شدن اضافی است. از طریق اتصال فشار در پورت کنترل X، پیستون کنترل (4) به سمت راست فشار داده می شود.
این ابتدا توپ (5) و سپس پاپت (2) را از روی صندلی هل می دهد. در حال حاضر شیر همچنین ممکن است جریانی از B به A داشته باشد. به دلیل پیش باز شدن، فشار زدایی ضعیفی از سیال تحت فشار وجود دارد. از این طریق از شوک های فشاری احتمالی جلوگیری می شود
عملکرد این شیر اصولاً مانند شیر SV است. تفاوت در پورت نشتی اضافی Y است. با این کار ناحیه حلقوی پیستون کنترل (4) از پورت A جدا می شود.
فشار موجود در پورت A فقط بر ناحیه A4 پیستون کنترل (4) تأثیر می گذارد.
نمای بریده از شیر چک نوع SL. .PB
(با پورت نشتی، بدون باز شدن از قبل)
