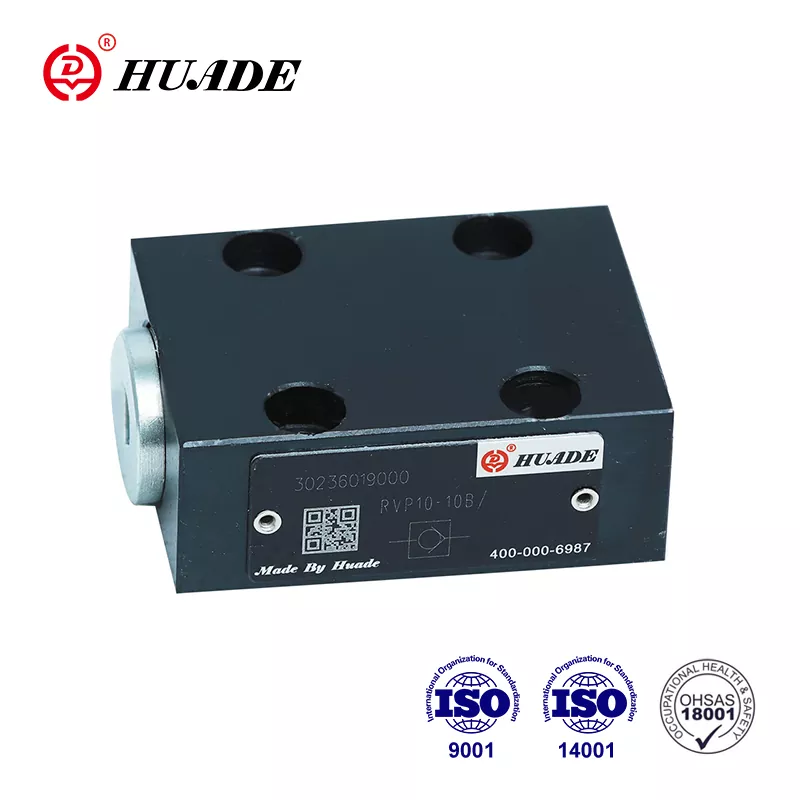

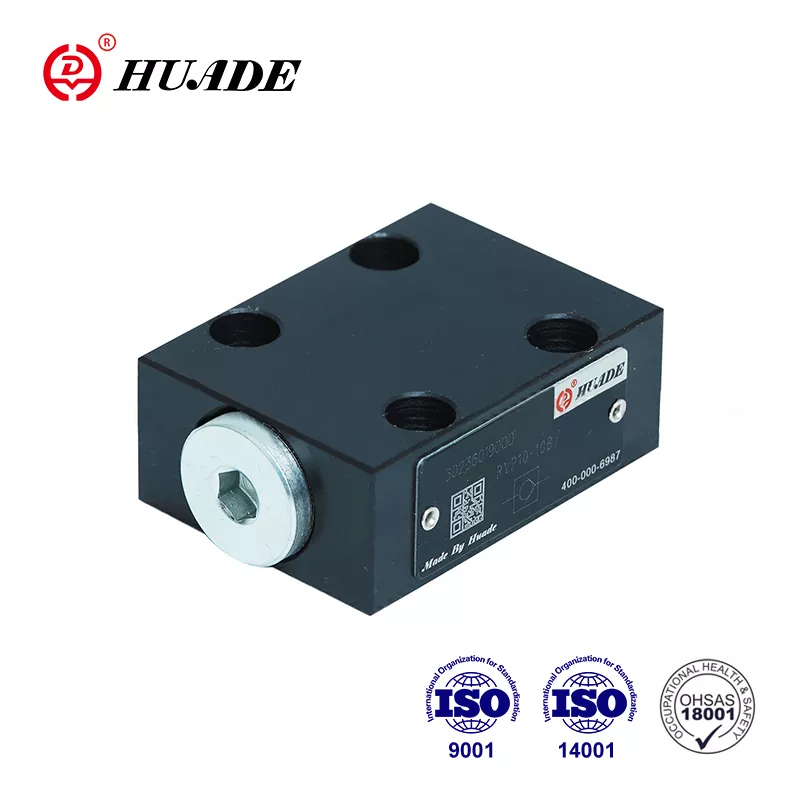

شیر RVP 8 را بررسی کنید

به عنوان تولید کننده پیشرو در فناوری انتقال و کنترل هیدرولیک در چین، شیر چک RVP 8 با کیفیت برتر Huade® می تواند به طور کامل جایگزین سری RVP 8 ارائه شده توسط Rexroth شود. قیمتش مناسب تره کارخانه ISO9001، ISO14001 و OH SAS18001 را گذرانده است. شیرهای چک جهت هیدرولیک Huade® عملکرد برتری دارند و در حال حاضر در بین مصرف کنندگان چینی محبوب هستند. شیرهای هیدرولیک Huade® به طور گسترده در مهندسی و ماشین آلات ساختمانی، متالورژی، ماشین آلات و غیره استفاده می شود. همه محصولات قبل از خروج از کارخانه تحت آزمایش دقیق قرار می گیرند. ما کیفیت هر شیر چک را به مدت یک سال تضمین می کنیم. در طول مدت گارانتی، تعمیر آن رایگان است.

پارامتر محصول Check Valve RVP 8

ویژگی محصول و کاربرد Check Valve RVP 8

ویژگی ها:

▶ اتصال زیر صفحه

▶ بسته شدن بدون نشتی در یک جهت

کاربرد:

شیر برگشتی RVP 8 عمدتاً در خروجی پمپ به عنوان شیر فشار برگشتی و شیر بای پس استفاده می شود.

جزئیات تولید دریچه چک RVP 8

شیر برگشتی RVP 8 وظیفه دارد، ترجیحاً یک جریان بدون نشتی را در یک جهت ببندد و جریان آزاد را در جهت مخالف اجازه دهد. اساساً از محفظه (1)، پاپت (2) فنر فشاری (3) و صندلی فنری (4). ضربه پاپت (2) که بر روی آن هدایت می شود

قطر بیرونی، توسط یک توقف مکانیکی محدود می شود. فنر فشرده سازی داخلی (3) از حرکت بسته شدن پشتیبانی می کند. علاوه بر این، فنر فشاری (3) پاپپت (2) را در موقعیت بسته نگه می دارد، حتی زمانی که جریانی از شیر وجود ندارد.

نماد

نمودار ساختار

①مسکن ②پاپت ③بهار ④صندلی فنری

اطلاعیه دریچه چک RVP 8

1. مایع باید فیلتر شود. حداقل ظرافت فیلتر 20 ㎛ است.

2. مخزن باید در حال آب بندی باشد و یک فیلتر هوا باید در ورودی هوا نصب شود

3. محصولات بدون subplate هنگام خروج از کارخانه، در صورت نیاز، لطفا به طور خاص سفارش دهید.

4. پیچ های ثابت سوپاپ باید سطح شدت بالایی داشته باشند (کلاس 10.9). لطفاً آنها را با توجه به پارامتر ذکر شده در کتاب نمونه انتخاب و استفاده کنید

5. ناهمواری سطح متصل به شیر باید 0.8/

6. پایان سطح قطعه جفت گیری به 0.01/100mm مورد نیاز است.
