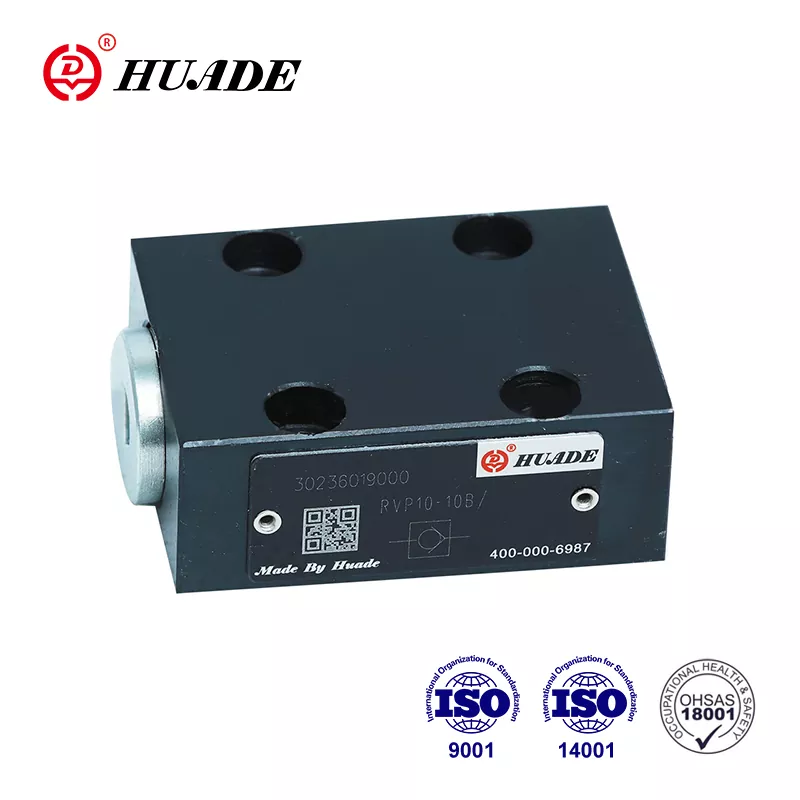

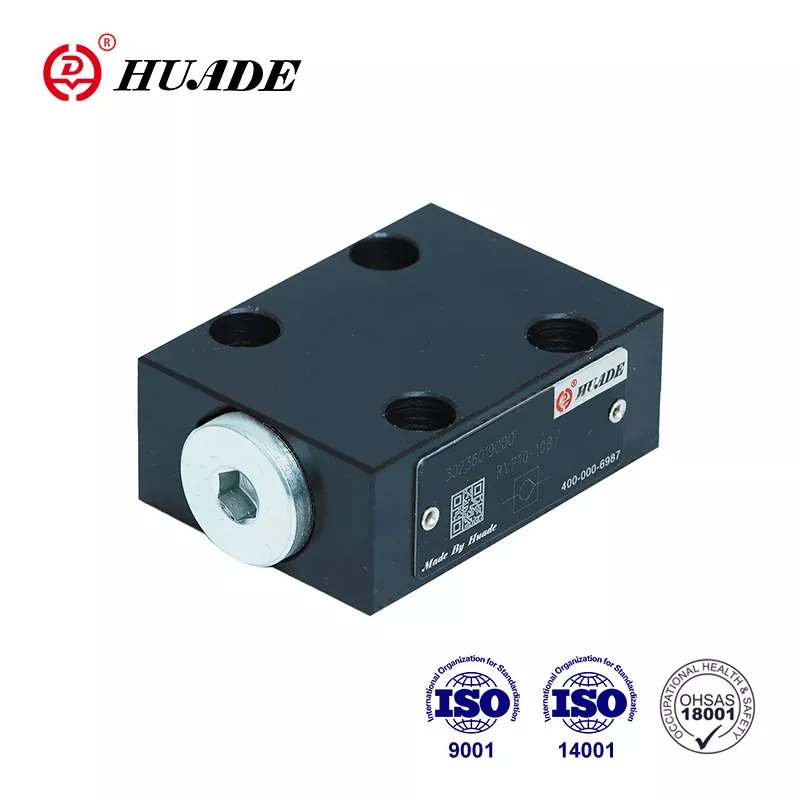

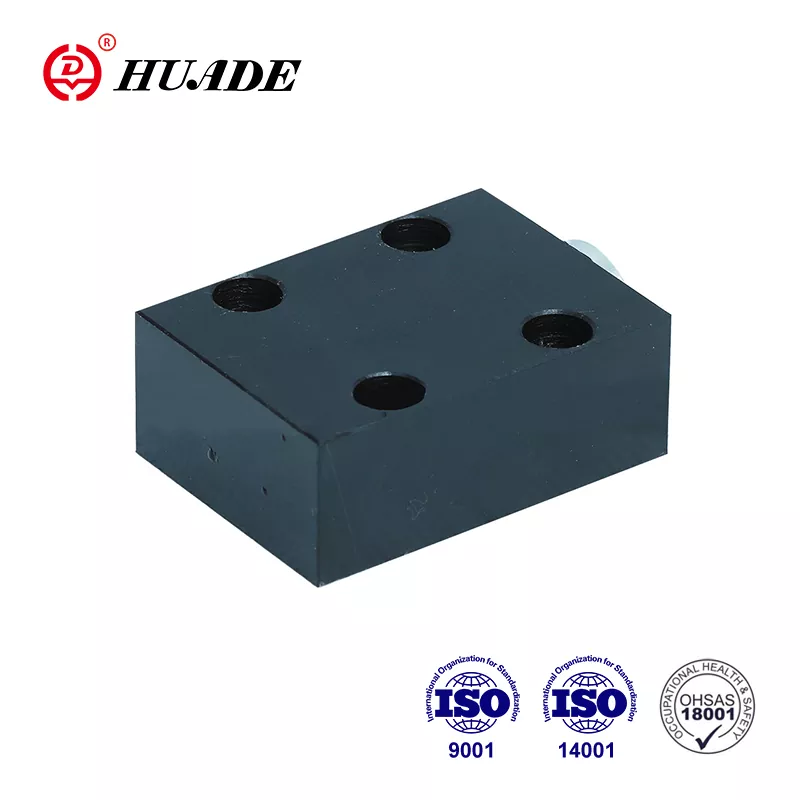

شیر RVP 10 را بررسی کنید

Huade که از طریق همکاری استراتژیک بین دولت های چینی و آلمان در سال 1979 تأسیس شده است ، فناوری پیشرفته را از رکسروت گنجانیده است. Huade® Check Valve RVP 10 می تواند به طور کامل جایگزین شیر چک Rexroth شود. این کارخانه ISO9001 ، ISO14001 و OH SAS18001 را پشت سر گذاشته است. شیر Huade® Check Valve به طور گسترده ای در ماشین آلات مهندسی و ساختمانی ، متالورژی ، ابزار ماشین ، حفاظت از محیط زیست ، کشتی سازی ، هوافضا ، ترانزیت ریلی ، نفت و پتروشیمی و سایر زمینه ها استفاده می شود. تمام Valve Valve RVP 10 قبل از ترک کارخانه تحت آزمایش دقیق قرار خواهد گرفت تا از کیفیت عالی اطمینان حاصل شود.

پارامتر محصول از شیر Check RVP 10

ویژگی محصول و کاربرد Valve Valve RVP 10

ویژگی ها:

connection اتصال فرعی

▶ بسته شدن بدون نشت در یک جهت

برنامه:

شیر Check RVP 10 به طور عمده در خروجی پمپ به عنوان دریچه فشار پشت و دریچه بای پس از آن استفاده می شود.

جزئیات تولید شیر Check RVP 10

Check Valve RVP 10 یک ساختار دریچه پوپت با کاهش فشار کوچک است. این وظیفه دارد ، ترجیحا نشت جریان را از یک جهت آزاد کند و اجازه دهد جریان آزاد در جهت مخالف باشد. این اساساً شامل مسکن (1) ، پوپت (2) بهار فشرده سازی (3) و صندلی بهاری (4) است. سکته مغزی (2) ، که بر روی آن هدایت می شود

قطر خارج ، با توقف مکانیکی محدود است. بهار فشرده سازی داخلی (3) از حرکت پایانی پشتیبانی می کند. علاوه بر این ، فنر فشرده سازی (3) حتی در صورت عدم وجود جریان از طریق دریچه ، پاپت (2) را در موقعیت بسته نگه می دارد.

نمودار ساختار

① HUSING ②POPPET ③SPRING ④SPRING

اطلاعیه شیر شیر RVP 10

1. مایع باید فیلتر شود. حداقل ظرافت فیلتر 20 است.

2. مخزن باید در حال آب بندی باشد و یک فیلتر هوا باید در ورودی هوا نصب شود

3. محصولات بدون زیر مجموعه هنگام ترک کارخانه ، در صورت نیاز به آنها ، لطفاً به طور ویژه سفارش دهید.

پیچ های ثابت دریچه باید سطح با شدت بالایی داشته باشند (کلاس 10.9). لطفاً مطابق پارامتر ذکر شده در کتاب نمونه ، آنها را انتخاب و استفاده کنید

5. زبری سطح مرتبط با شیر به 0.8 نیاز است/

6. سطح سطح جفت جفت گیری به 0.01/100mm مورد نیاز است.
