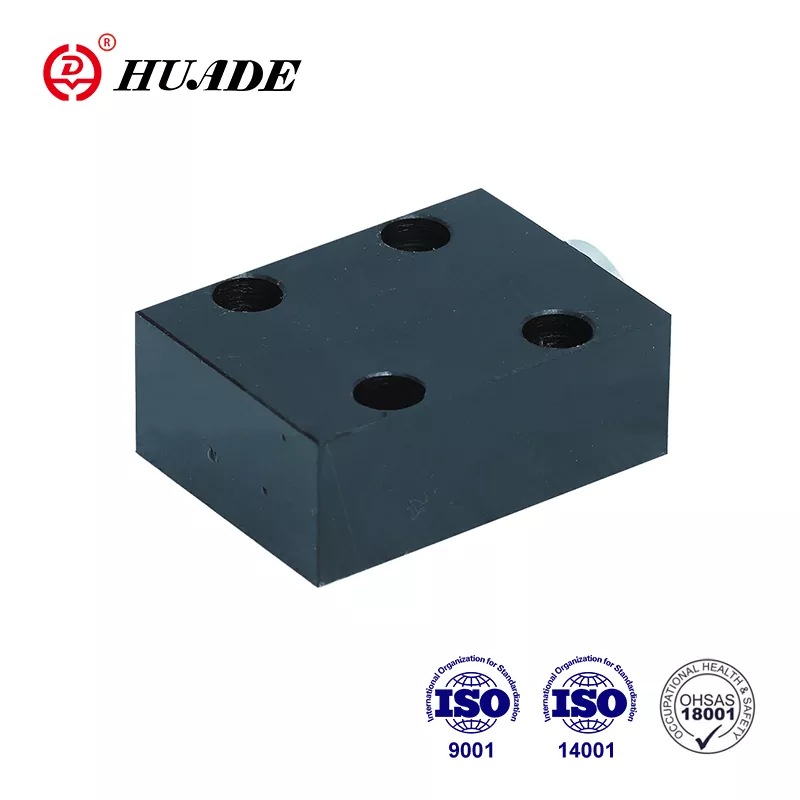

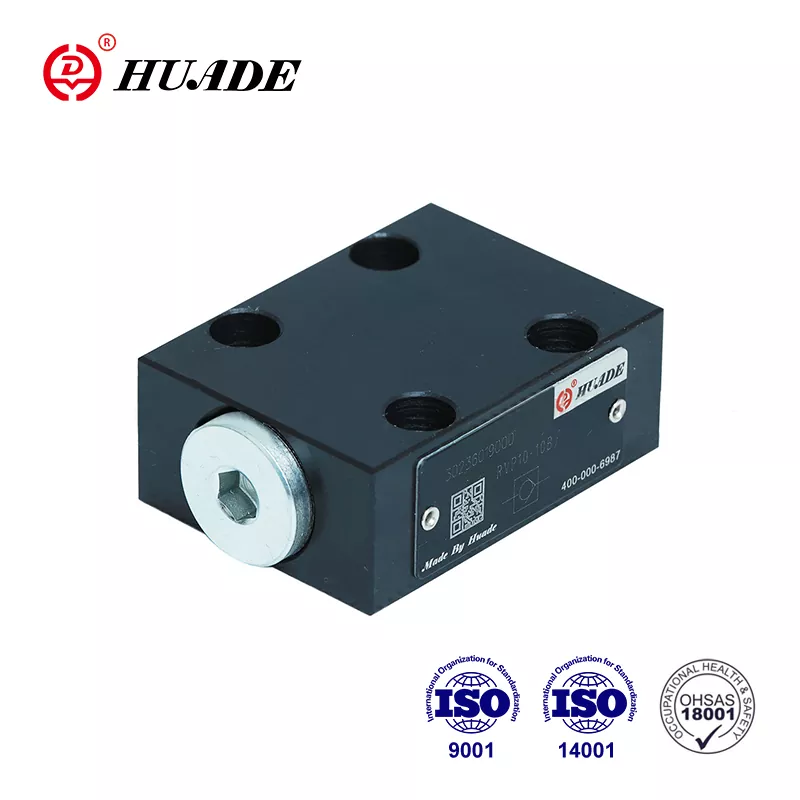

همکاری با رکسروت برای بیش از 7 سال از سال 1979 ، Huade® Check Valve RVP 6 می تواند به طور کامل همان شیر نوع ارائه شده توسط Rexroth را جایگزین کند. این کارخانه ISO9001 ، ISO14001 و ISO45001 را پشت سر گذاشته است. شیرهای چک Huade به طور گسترده ای در ماشین آلات مهندسی و ساخت و ساز ، متالورژی ، ابزار ماشین و غیره مورد استفاده قرار می گیرند. همه VALVE CHECK RVP 6 قبل از ترک کارخانه برای اطمینان از کیفیت عالی ، آزمایش دقیق انجام می دهند.
|
داده های فنی |
|||||||||
|
اندازه |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
فشار عملیاتی ، حداکثر (MPA) |
31.5 |
||||||||
|
فشار باز (MPA) |
0.05 |
||||||||
|
مایع فشار |
روغنهای معدنی یا استر فسفات |
||||||||
|
محدوده دمای مایعات فشار （℃） |
-30 ～+80 |
||||||||
|
دامنه ویسکوزیته (MM2/S) |
2.8 ~ 500 |
||||||||
|
موقعیت ثابت |
اختیاری |
||||||||
ویژگی ها:
connection اتصال فرعی
▶ بسته شدن بدون نشت در یک جهت
برنامه:
شیر چک RVP 6 به طور عمده در خروجی پمپ به عنوان دریچه فشار پشت و دریچه بای پس از آن استفاده می شود.
نوع شیر نوع RVP 6 وظیفه دارد ، ترجیحا نشت جریان را بدون در یک جهت ببندد و جریان آزاد را در جهت مخالف مجاز کند. این اساساً شامل مسکن (1) ، پوپت (2) بهار فشرده سازی (3) و صندلی بهاری (4) است. سکته مغزی (2) ، که بر روی آن هدایت می شود
قطر خارج ، با توقف مکانیکی محدود است. بهار فشرده سازی داخلی (3) از حرکت پایانی پشتیبانی می کند. علاوه بر این ، فنر فشرده سازی (3) حتی در صورت عدم وجود جریان از طریق دریچه ، پاپت (2) را در موقعیت بسته نگه می دارد.
نماد
نمودار ساختار
① HUSING ②POPPET ③SPRING ④SPRING
1. مایع باید فیلتر شود. حداقل ظرافت فیلتر 20 است.
2. مخزن باید در حال آب بندی باشد و یک فیلتر هوا باید در ورودی هوا نصب شود
3. محصولات بدون زیر مجموعه هنگام ترک کارخانه ، در صورت نیاز به آنها ، لطفاً به طور ویژه سفارش دهید.
پیچ های ثابت دریچه باید سطح با شدت بالایی داشته باشند (کلاس 10.9). لطفاً مطابق پارامتر ذکر شده در کتاب نمونه ، آنها را انتخاب و استفاده کنید
5. زبری سطح مرتبط با شیر به 0.8 نیاز است/
6. سطح سطح جفت جفت گیری به 0.01/100mm مورد نیاز است.
