این راهنما همه چیزهایی را که در مورد تنظیم این شیرهای مهم باید بدانید، با استفاده از اصطلاحات ساده ای که همه می توانند درک کنند، به شما راهنمایی می کند.
شیر کنترل جریان چیست؟
شیر کنترل جریان مانند یک شیر آب برای یک سیستم صنعتی است. این کنترل می کند که چه مقدار سیال (که می تواند مایع، گاز یا حتی مخلوطی لجن به نام دوغاب باشد) در یک لوله حرکت کند. با باز کردن یا بستن یک گذرگاه در داخل آن، شیر می تواند:
- شروع یا توقف کنیدجریان به طور کامل
- افزایش سرعت یا کاهش سرعتجریان
- مستقیمجریان به جایی که باید برود
- محافظت کنیدسیستم از فشار زیاد
این شیرها را در انواع مکان ها، از نیروگاه ها و تاسیسات تصفیه آب گرفته تا سیستم های گرمایش و سرمایش در ساختمان های بزرگ، خواهید یافت.
انواع رایج شیرهای کنترل جریان
همه شیرها یکسان نیستند. در اینجا چند نوع کلیدی وجود دارد:
- دریچه های سوزنی:اینها برای کنترل بسیار دقیق و دقیق، به خصوص در لوله های کوچکتر عالی هستند.
- دریچه های گلوب:برای شروع، توقف، و مهار (تنظیم) جریان خوب است.

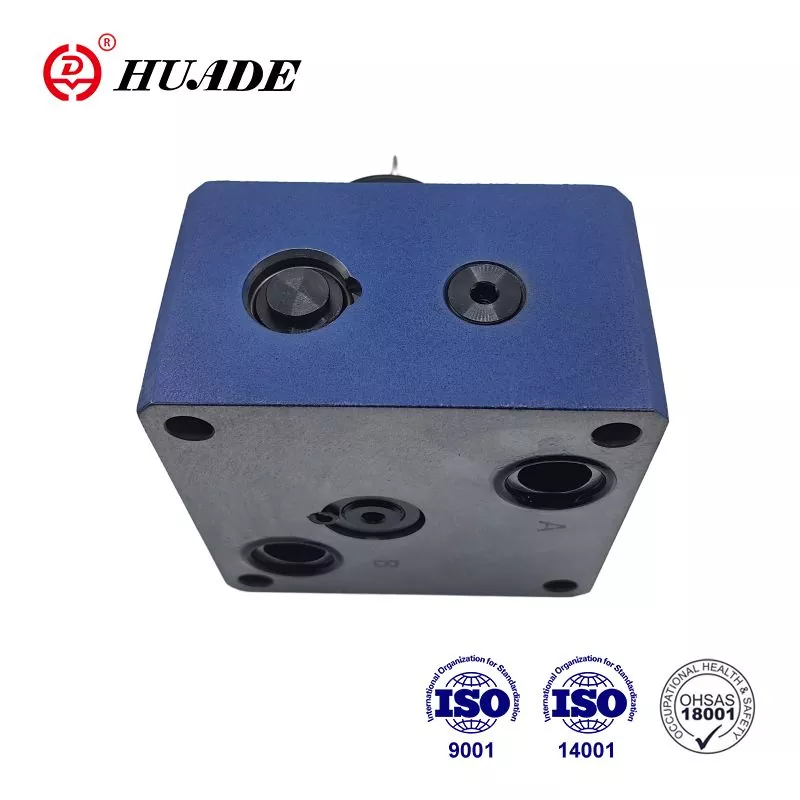

- شیرهای جبران کننده فشار:یک نوع شیر هوشمند که سرعت جریان را ثابت نگه می دارد، حتی اگر فشار سیستم تغییر کند. این برای ماشین هایی که به سرعت ثابت نیاز دارند بسیار مهم است.
- دریچه های روشن/خاموش (دروازه، توپ، پروانه):این شیرها به صورت کاملا باز یا کاملا بسته طراحی شده اند. آنها بهترین انتخاب برای تنظیم دقیق جریان نیستند.
راهنمای گام به گام برای تنظیم شیر کنترل جریان
تنظیم یک دریچه اندازه دهانه ای را که سیال از آن عبور می کند تغییر می دهد. دهانه کوچکتر به معنای جریان کمتر است و دهانه بزرگتر به معنای جریان بیشتر است. نحوه انجام این تنظیم به دستی، پنوماتیک (با هوا) یا برقی بودن شیر بستگی دارد.
1. تنظیم شیرهای دستی
شیرهای دستی ساده ترین هستند. آنها را با دست با استفاده از چرخ، دستگیره یا پیچ تنظیم می کنید.
برای دریچه سوزنی:
- پیچ تنظیم را پیدا کنید.
- آن را بچرخانیددر جهت عقربه های ساعتبرای کوچکتر کردن دهانه و کاهش جریان.
- آن را بچرخانیدخلاف جهت عقربه های ساعتبرای بزرگتر کردن دهانه و افزایش جریان.
- چرخش های کوچک (مثل 1/8 دایره کامل) انجام دهید و نحوه واکنش سیستم را تماشا کنید.
- هنگامی که جریان بهینه می شود، انرژی را برای فشار بی مورد سیال به اطراف هدر نمی دهید.
جریان به طور کامل
- استفاده کنیدچرخ دستیبرای حرکت دادن دوشاخه داخلی به بالا یا پایین.
- چرخاندن آن، دوشاخه را در جایی بین کاملا باز و کاملا بسته قرار می دهد تا سرعت جریان مورد نظر شما را به دست آورید.
2. تنظیم سوپاپ های پنوماتیک (با نیروی هوا).
یک نوع شیر هوشمند که سرعت جریان را ثابت نگه می دارد، حتی اگر فشار سیستم تغییر کند. این برای ماشین هایی که به سرعت ثابت نیاز دارند بسیار مهم است.
- را بیابیدپیچ تنظیمروی محرک
- پیچ را بچرخانیدخلاف جهت عقربه های ساعتتا هوای بیشتری وارد شود که باعث می شود شیر سریعتر باز یا بسته شود.
- برخی از شیرهای پنوماتیک مدرن دارای نمایشگرهای دیجیتالی هستند که تنظیم و تکرار جریان دقیق مورد نیاز را آسان می کند.
- وقتی کارتان تمام شد، همیشه دستگیره تنظیم را قفل کنید.
Σύγκριση βαλβίδων SL με εναλλακτικές λύσεις
شیرهای الکتریکی از یک موتور الکتریکی (محرک) برای انجام تنظیمات استفاده می کنند. اینها اغلب دقیقترین هستند و میتوانند توسط رایانه کنترل شوند.
تنظیم ساده دستگیره/پیچ:
برخی از شیرهای برقی دارای یک دستگیره ساده هستند که می توانید آن را در جهت عقربه های ساعت بچرخانید تا جریان را کاهش دهید و در خلاف جهت عقربه های ساعت برای افزایش آن بچرخانید.
تنظیم مبتنی بر نرم افزار:
- برای سیستم های با تکنولوژی بالا، یک لپ تاپ را به محرک شیر وصل می کنید.
- با استفاده از نرم افزار مخصوص می توانید به شیر دقیقاً بگویید که چقدر باید باز یا بسته شود.
- میتوانید محدودیتهایی را تعیین کنید، تعریف کنید که در صورت از دست دادن سیگنال چه اتفاقی میافتد، و کنترل بسیار دقیقی دریافت کنید. این در تنظیمات پیچیده صنعتی رایج است.
نکته فنی: چگونه باز شدن دریچه بر نرخ جریان تأثیر می گذارد
برای مهندسان و خریداران فنی، درک اعداد پشت تنظیم مفید است. سرعت جریان فقط به میزان باز کردن شیر بستگی ندارد. همچنین به اختلاف فشار در شیر بستگی دارد.
- واحدهای جریان:جریان معمولاً بر حسب GPM (گالن در دقیقه) یا L/min (لیتر در دقیقه) اندازه گیری می شود.
- ارزش Cv:هر شیر دارای یک درجه بندی به نام ضریب جریان (Cv) است. این عدد به شما می گوید که وقتی شیر کاملا باز است با افت فشار 1 PSI، چند GPM آب از طریق شیر عبور می کند. Cv بالاتر به معنای ظرفیت جریان بالاتر است. معادل متریک مقدار Kv است.
- کنار هم گذاشتن:هنگامی که یک شیر کنترل جریان را تنظیم می کنید، مقدار Cv موثر آن را در آن موقعیت تغییر می دهید. برای رسیدن به دبی هدف، باید فشار سیستم را در نظر بگیرید. به عنوان مثال، اگر در سیستمی با افت فشار 50 PSI به جریان 20 GPM نیاز دارید، به آرامی دسته شیر را بچرخانید و یک فلومتر را تماشا کنید تا زمانی که به هدف شما برخورد کند. یک تنظیم کوچک و تدریجی همیشه بهترین رویکرد است.
اول ایمنی! قوانین مهم برای تنظیم سوپاپ ها
کار با سیستم های صنعتی می تواند خطرناک باشد. همیشه این قوانین ایمنی را دنبال کنید:
- هنگامی که سیستم تحت فشار است هرگز شیر را تنظیم نکنید.این بسیار خطرناک است و می تواند باعث آسیب جدی شود.
- همیشه ابتدا فشار سیستم را کم کنید.رویههای قفل/تاگوت محل کارتان را دنبال کنید تا مطمئن شوید که در حین کار هیچکس نمیتواند آن را دوباره روشن کند.
- از وسایل ایمنی مناسب استفاده کنید،مانند دستکش و عینک ایمنی
- از آچار یا نوار تقلب استفاده نکنیدروی یک چرخ دستی مگر اینکه دستورالعمل سازنده بگوید مشکلی ندارد. شما می توانید دریچه را بشکنید.
- تنظیمات را به آرامی و به تدریج انجام دهیدبرای جلوگیری از تغییرات ناگهانی که می تواند به سیستم آسیب برساند.
معمولاً ناشی از مهر و موم های قدیمی و فرسوده است.
حتی با تنظیم کامل، همه چیز ممکن است اشتباه پیش برود. در اینجا برخی از مشکلات رایج وجود دارد:
- جریان ناسازگار:این می تواند به دلیل کثیفی در شیر، قطعات فرسوده یا تنظیم بد باشد.رفع:شیر را تمیز کنید و قطعات فرسوده را بررسی کنید.
- مستقیممعمولاً ناشی از مهر و موم های قدیمی و فرسوده است.رفع:مهر و موم ها را تعویض کنید.
- چسباندن سوپاپ:کثیفی، زنگ زدگی یا عدم روانکاری می تواند باعث گیرکردن شیر شود.رفع:شیر را تمیز و روغن کاری کنید.
- صدای بلند:این می تواند نشانه یک مشکل جدی مانند کاویتاسیون (زمانی که حباب های کوچک با نیروی زیاد فرو می ریزند) باشد که می تواند دریچه را از بین ببرد.رفع:این اغلب به این معنی است که شیر اندازه یا نوع مناسبی برای کار ندارد. با یک متخصص مشورت کنید.
Cvakanie alebo tikanie pri otváraní alebo zatváraní škrtiacej klapky naznačuje vytrhnuté zuby na vnútorných plastových redukčných prevodoch. Motor sa točí, ale nemôže plynulo prenášať krútiaci moment na škrtiacu klapku. Brúsenie alebo škrabanie signalizuje, že okraje škrtiacej klapky sa odierajú o karbónové usadeniny alebo že sú puzdrá hriadeľa nadmerne opotrebované.
صرف زمان برای تنظیم صحیح شیر کنترل جریان، مزایای زیادی دارد:
با درک سیستم خود و انجام این مراحل، می توانید مطمئن شوید که شیرهای کنترل جریان شما به خوبی کار خود را انجام می دهند و عملیات شما را ایمن و کارآمد نگه می دارند.
