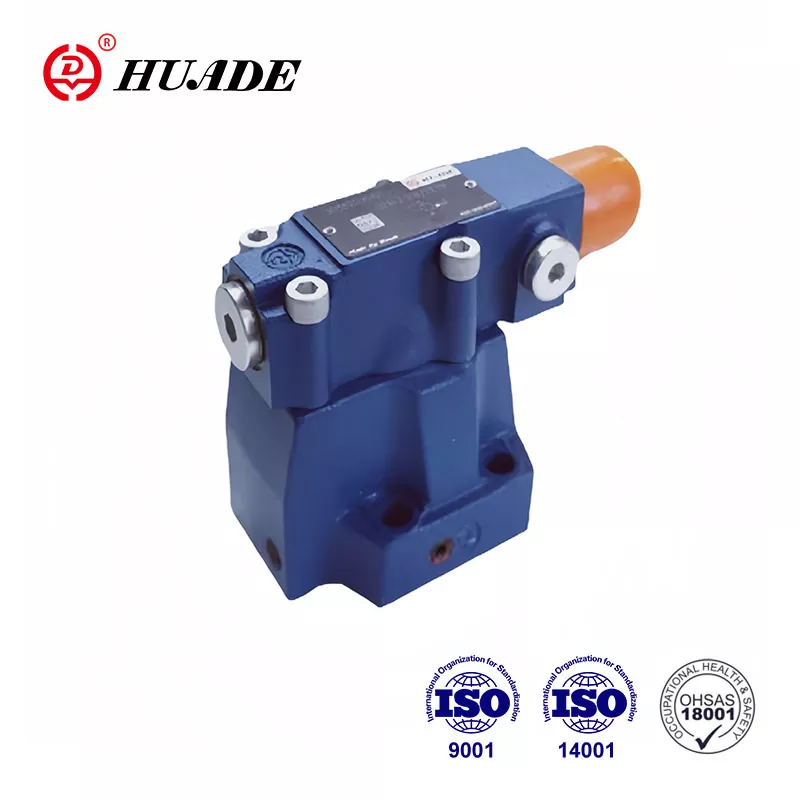

شیرهای ترتیبی DZ که توسط پایلوت کار می کنند برای سوئیچینگ متوالی وابسته به فشار مدارهای ثانویه استفاده می شوند. شیرهای هیدرولیک Huade® همیشه مطابق با استانداردهای بین المللی بوده است. شیرهای فشار Huade® در بازار به رسمیت شناخته می شوند و اعتماد کاربران عمدتاً به دلیل کیفیت بالا و قیمت نسبتاً پایین آن است. این کارخانه توجه زیادی به کیفیت محصول دارد و ماشین آلات تولیدی پیشرفته را از سراسر جهان معرفی می کند.
|
داده های فنی |
||||
|
فشار عملیاتی، پورت A، B، X (MPa) |
تا 31.5 |
|||
|
فشار برگشتی، پورت Y (MPa) |
تا 31.5 |
|||
|
فشار سیال |
دقیقه (MPa) |
به جریان مربوط نمی شود. منحنی های مشخصه را ببینید |
||
|
حداکثر (MPa) |
به 5. تا 10. تا 20، به 31.5 |
|||
|
حداکثر جریان (L/min |
سایز 10 |
سایز 20 |
سایز 30 |
|
|
200 |
400 |
600 |
||
|
مایع |
روغن معدنی (برای مهر و موم NBR)، یا استر فسفات (برای مهر و موم FPM) |
|||
|
محدوده ویسکوزیته (mm²/s) |
10 تا 800 |
|||
|
محدوده دمای سیال (℃) |
-30-80 |
|||
|
درجه آلودگی (ام) |
حداکثر درجه آلودگی مجاز |
|||
|
وزن |
سایز 10 |
سایز 20 |
سایز 30 |
|
|
DZ (کیلوگرم) |
3.4 |
5.3 |
8 |
|
|
DZC (کیلوگرم) |
1.2 |
|||
|
DZC30 (کیلوگرم) |
1.5 |
|||
ویژگی ها:
▶ برای نصب زیر صفحه
▶ 4 عنصر تنظیم
.شستی چرخشی
. آستین با شش گوش و کلاه محافظ
. دستگیره چرخشی قابل قفل با ترازو
. دستگیره چرخشی با ترازو
▶ 4 درجه بندی فشار
▶ شیر بررسی، اختیاری
▶ الگوی نصب به DIN 24 340، فرم D, ISO 5781 و CETOP - RP 121H
کاربرد:
شیرهای فشار نوع DZ شیرهای توالی فشاری هستند که به صورت پایلوت کار می کنند. آنها برای سوئیچینگ توالی وابسته به فشار مدار دوم استفاده می شوند.
شیرهای توالی فشار اساساً از شیر اصلی (1) با درج قرقره اصلی (7) و
شیر پایلوت (2) با عنصر تنظیم فشار و شیر چک (3)، اختیاری.
عملکرد سوپاپ با توجه به پیکربندی تخلیه روغن پایلوت متفاوت است:
نوع شیر توالی DZ. 50B/..
(خطوط کنترل 4.1، 12 و 13 باز هستند؛ خطوط کنترل 4.2، 14 و 15 وصل شده اند)
فشار در خط A بر روی قرقره پیلوت (5) در شیر پیلوت (2) از طریق خط کنترل (4.1) وارد می شود.
در عین حال از طریق دهانه (6) در سمت فنری قرقره اصلی (7) عمل می کند.
فشار از مقدار تعیین شده در فنر (8) فراتر می رود، پیستون خلبان (5) در مقابل فنر (8) حرکت می کند.
سیگنال به صورت داخلی از پورت A از طریق خط کنترل (4.1) به دست می آید.
سیال در سمت فنردار پیستون اصلی (7) اکنون از طریق روزنه (9)، زمین کنترلی (10) و خطوط کنترل (11) و (12) به درگاه B جریان می یابد. اکنون یک افت فشار در قرقره اصلی وجود دارد. (7)، اتصال از پورت A به پورت B با حفظ فشار تنظیم شده در فنر (8) باز است. روغن نشتی در پیستون پیلوت (5) از طریق خط کنترل (13) به پورت B داخلی هدایت می شود. برای جریان برگشت آزاد از پورت B به A می توان یک شیر بازرسی اختیاری (3) نصب کرد.
شیر ترتیبی نوع DZ...50B/...X..
(خطوط کنترل 4.2، 12 و 13 باز هستند؛ خطوط کنترل 4.1، 14 و 15 وصل شده اند)
عملکرد این شیر اصولاً مانند شیر DZ--50B/ است.
با این حال، در شیر توالی فشار نوع DZ...50B/...X... سیگنال به صورت خارجی توسط
وسیله خط کنترل (4.2).
شیر توالی نوع DZ...50B/...Y.
(خطوط کنترل 4.1، 12 و 14 یا 15 باز، خطوط کنترل 4.2 و 13 وصل شده است)
عملکرد این شیر اصولاً مانند شیر نوع DZ...50B/... است اما برای نوع DZ. .50B/...Y... نشتی در پیستون پیلوت (5) باید بدون فشار از طریق خط (14) یا (15) به مخزن تخلیه شود. روغن پیلوت از طریق خط (12) به بندر B تغذیه می شود.
شیر توالی نوع DZ...50B/...XY..
(خطوط کنترل 4.2، 14 یا 15 باز، خطوط کنترل 4.1، 12 و 13 وصل شده است)
فشار در پورت X از طریق خط کنترل (4.2) روی پیستون پیلوت (5) در شیر پایلوت (2) عمل می کند. در همین حال
فشار زمان در پورت A از طریق دهانه (6) روی طرف فنری قرقره اصلی (7) اعمال می شود. چه زمانی
فشار در پورت X از مقدار تعیین شده در فنر (8) فراتر می رود، پیستون خلبان (5) در برابر فنر (8) حرکت می کند. هنگامی که پیستون پیلوت (5) در مقابل فنر (8) حرکت می کند، سیال می تواند از سمت فنر بارگذاری شده از قرقره اصلی (7) به محفظه فنر (17) دریچه راهنما (2) از طریق روزنه (9) عبور کند.
و خط (16) و فشار در سمت فنری قرقره اصلی (7) شکسته می شود.
بنابراین سیال می تواند از پورت A به B با حداقل کاهش فشار عبور کند. روغن پیلوت در محفظه فنر (17) باید بدون فشار از طریق خط (14) یا (15) به مخزن تخلیه شود. برای جریان برگشت آزاد از پورت B به A می توان یک شیر بازرسی اختیاری (3) نصب کرد.
ساختار DZ...50B/210...
نمادهای DZ...50B
