دنباله فشار دریچه DZ 10 dp

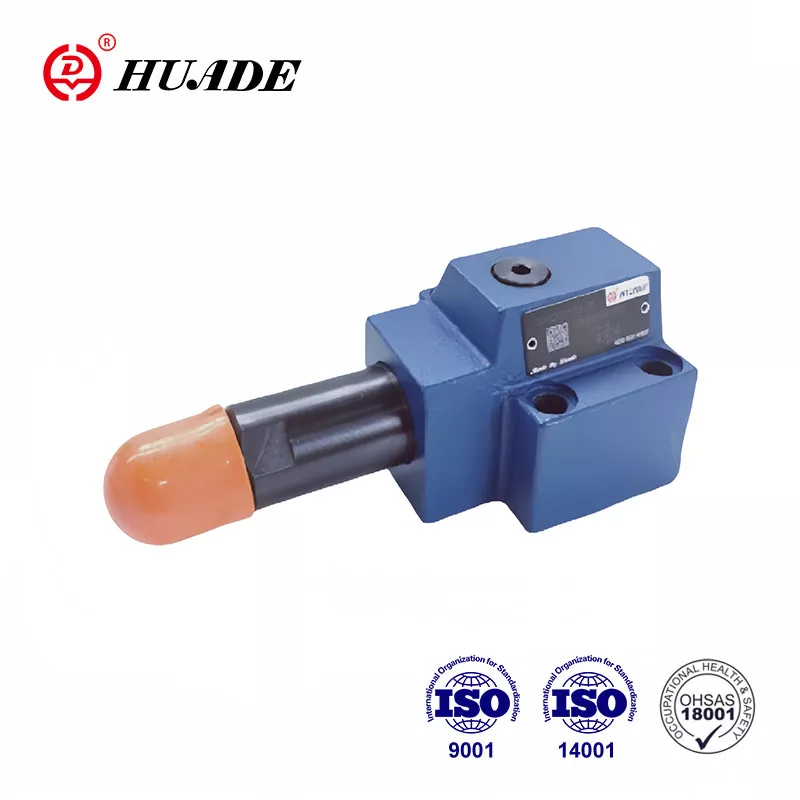

نوع دریچه توالی فشار DZ 10 DP یک شیر توالی فشار مستقیم است. از آن برای توالی وابسته به فشار یک سیستم دوم استفاده می شود. در چین و کشورهای خارجی با کیفیت بالا و قیمت پایین فروخته می شود. دریچه توالی فشار Huade® به طور کامل با استانداردهای بین المللی در صنعت هیدرولیک مطابقت دارد. با معرفی فناوری پیشرفته رکسروت ، دریچه های هیدرولیک Huade® با عملکرد رکسروت سازگار هستند.

پارامتر محصول دنباله فشار دریچه DZ 10 dp

ویژگی محصول و کاربرد توالی دنباله فشار DZ 10 dp

ویژگی ها:

▶ برای نصب زیر

▶ 4 رتبه فشار

▶ 4 عناصر تنظیم:

بشر دستگیره دوار

بشر آستین با شش ضلعی و کلاه محافظ

بشر دستگیره چرخشی قفل شده با مقیاس

بشر دستگیره دوار با مقیاس

▶ با اتصال سنج فشار

▶ شیر ، اختیاری را بررسی کنید

▶ الگوی نصب به DIN 24 340 ، فرم D ، ISO 5781 و CETOP - RP 121H

برنامه:

این توالی دنباله فشار DZ 10 DP می تواند به طور گسترده ای در سیستم های هیدرولیک ماشین آلات بلند کردن و حمل و نقل ، ماشین آلات ساختمانی ، وسایل نقلیه صنعتی ، ماشین آلات ، کشتی ها ، متالورژی و سایر تجهیزات مورد استفاده قرار گیرد.

بخش و نماد دنباله فشار دریچه DZ 10 dp

فشار توالی از طریق عنصر تنظیم (1) تنظیم می شود.

فنر فشرده سازی (2) در حالت شروع ، قرقره کنترل (3) را نگه می دارد ، شیر بسته است. فشار در بندر A در ناحیه پیستون قرقره کنترل (3) بر خلاف چشمه فشرده سازی (2) از طریق خط کنترل (4) وجود دارد. هنگامی که فشار به مقدار تنظیم شده در فنر فشرده سازی (2) می رسد ، قرقره کنترل (3) منتقل می شود و اتصال A را به B. باز می کند که به پورت B وصل شده است بدون فشار در کانال A در حال سقوط است.

سیگنال کنترل از طریق خط کنترل (4) از پورت A یا خارج از طریق اتصال X به دست می آید.

بسته به کاربرد دریچه ، روغن تخلیه نشت می تواند از طریق اتصال y یا داخلی از طریق B خارج شود.

ساختار DZ 10 dp 1 -40b

نمادهای DZ 10 DP-10B
