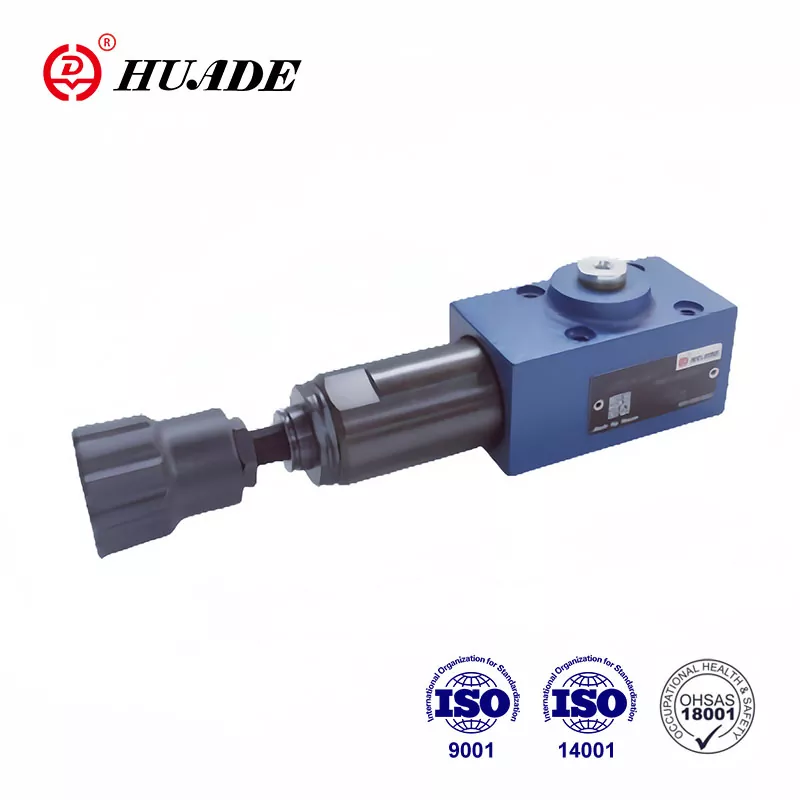

شیر نوع DZ 6 DP یک شیر توالی فشار مستقیم است. از طریق دو همکاری طولانی مدت و عمیق با Rexroth، شیرهای فشار هیدرولیک Huade® می توانند از نظر عملکرد با Rexroth مطابقت داشته باشند. این شیر توالی فشار را می توان به طور گسترده در سیستم هیدرولیک ماشین آلات بالابر و حمل و نقل، ماشین آلات ساختمانی، وسایل نقلیه صنعتی، ماشین آلات، کشتی ها، متالورژی و سایر تجهیزات استفاده کرد.
|
داده های فنی |
|
|
فشار ورودی، پورت P، B (X） (MPa) |
تا 31.5 |
|
فشار خروجی، پورت A (MPa) |
به 21.0 |
|
فشار برگشتی، پورت T (MPa) |
به 16.0 |
|
حداکثر جریان مجاز (L/min) |
تا 60 |
|
مایعات |
روغن معدنی (برای مهر و موم NBR)، یا استر فسفات (برای مهر و موم FPM) |
|
محدوده ویسکوزیته (mm²/s) |
10 تا 800 |
|
محدوده دمای سیال (℃) |
-30 تا +80 |
|
تمیزی مایعات (اوم) |
تمیزی سیال حداکثر درجه آلودگی مجاز سیال به NAS 1638 کلاس 9 |
|
حداکثر جریان (L/min) |
تا 60 |
ویژگی ها:
▶ برای نصب زیر صفحه
▶ 5 مرحله فشار
▶ 4 عنصر تنظیم کننده:
. دستگیره چرخشی
. پیچ سر با شش گوش و کلاه محافظ،
دستگیره چرخشی قابل قفل با ترازو
دستگیره چرخشی با ترازو
▶ شیر بررسی، اختیاری
▶ الگوی نصب به DIN 24 340، فرم A، ISO 4401 و CETOP - RP 121H
کاربرد:
شیر توالی فشار DZ 6 DP برای اتصال وابسته به فشار یک سیستم دوم استفاده می شود.
تنظیم فشار توالی از طریق عنصر تنظیم کننده (4) است.
فنر (3) قرقره کنترل (2) را در موقعیت خنثی نگه می دارد، دریچه مسدود شده است. فشار در کانال P در سطح قرقره قرقره کنترل (2) در مقابل فنر (3) از طریق خط کنترل (6) وجود دارد.
اگر فشار در کانال P به مقدار تنظیم شده فنر (3) برسد، قرقره کنترل (2) به سمت چپ منتقل شده و اتصال P به A باز می شود. سیستم در کانال A بدون کاهش فشار در کانال P متصل می شود.
سیگنال کنترل به صورت داخلی از طریق خط کنترل (6) از کانال P یا از خارج از طریق پورت B (X) منشأ می گیرد.
بسته به استفاده از شیر، تخلیه روغن نشتی به صورت خارجی از طریق پورت T(Y) یا داخلی از طریق A است.
ساختار DZ 6 DP 1 -50B
نمادهای DZ 6 DP-10B
