شیر کنترل جهت رکسروث 4WE 10 D: راهنمای عملی

هنگامی که با سیستم های هیدرولیک کار می کنید، انتخاب شیر کنترل جهت مناسب می تواند تفاوت را ایجاد کند. شیر کنترل جهتی Rexroth 4WE 10 D به یک انتخاب قابل اعتماد برای بسیاری از کاربردهای صنعتی تبدیل شده است و دلایل خوبی وجود دارد که مهندسان همچنان به آن باز می گردند.

چه چیزی 4WE 10 D را خاص می کند

Rexroth 4WE 10 D یک دریچه کنترل جهتی با شیر برقی است که نحوه جریان سیال هیدرولیک در یک سیستم را مدیریت می کند. آن را به عنوان یک کنترل کننده ترافیک برای روغن یا سایر مایعات هیدرولیک در نظر بگیرید. هنگامی که الکتریسیته از طریق سیم پیچ های آن جریان می یابد، سوپاپ موقعیت خود را تغییر می دهد و سیال را به قسمت های مختلف ماشین آلات شما هدایت می کند.

این شیر مطابق با استاندارد اندازه NG10 است که CETOP 5 یا ISO 4401-05 نیز نامیده می شود. معنای عملی آن این است که می تواند فشار و نرخ جریان جدی را تحمل کند و در عین حال با الگوهای نصب استانداردی که اکثر سیستم های هیدرولیک استفاده می کنند، مطابقت داشته باشد.

اعداد در نام آن اطلاعات مهمی را به شما می گوید. "4" به این معنی است که دارای چهار درگاه اصلی است که مایعات وارد و خارج می شوند. "WE" نشان می دهد که این یک شیر جهت دار است که توسط شیر برقی کار می کند. "10" به اندازه اسمی آن اشاره دارد و "D" یک پیکربندی خاص قرقره را توصیف می کند که تعیین می کند دریچه در موقعیت خنثی خود چگونه رفتار می کند.

قابلیت های فشار و جریان

یکی از ویژگی های برجسته شیر کنترل جهت 4WE 10 D برای Rexroth توانایی آن در کنترل فشار بالا است. پورت های اصلی کار می توانند تا 350 بار را مدیریت کنند که برابر با 5076 PSI است. این فشار کافی برای انجام کارهای سخت صنعتی بدون عرق کردن است.

برای ظرفیت جریان، این شیر بسته به نوع مدل خاص می تواند بین 120 تا 160 لیتر در دقیقه را تحمل کند. این تقریباً 32 تا 42 گالن در دقیقه در اندازه گیری های آمریکایی است. این محدوده به شما انعطاف‌پذیری می‌دهد تا شیر را با نیازهای سیستم خود مطابقت دهید، بدون اینکه اندازه اجزای خود را بیش از حد یا کوچک‌تر کنید.

درگاه برگشت دارای محدودیت فشار کمتری است، معمولاً حدود 210 بار. این مهم است زیرا اگر در حال طراحی یک سیستم هستید، باید مطمئن شوید که خط برگشت شما فشار زیادی ایجاد نمی کند. در غیر این صورت، می توانید به مکانیزم فنر سوپاپ آسیب وارد کنید یا بدنه آن را فراتر از محدودیت های طراحی آن تحت فشار قرار دهید.

طراحی شیر برقی پین مرطوب

4WE 10 D از چیزی استفاده می کند که به آن طراحی شیر برقی با پین مرطوب گفته می شود و این ویژگی شایسته توجه است. در این تنظیمات، میله فشار شیر برقی به جای اینکه کاملاً از آن جدا شود، در روغن هیدرولیک قرار می گیرد.

این انتخاب طراحی چندین مزیت عملی به همراه دارد. روغن هیدرولیک به عنوان خنک کننده عمل می کند و گرما را از سیم پیچ الکتریکی خارج می کند. این به شیر برقی کمک می‌کند تا دوام بیشتری داشته باشد و مطمئن‌تر کار کند، به‌ویژه زمانی که به طور مکرر شیر را می‌چرخانید. این روغن همچنین قطعات متحرک را روغن کاری می کند که به مرور زمان سایش و پارگی را کاهش می دهد.

از نقطه نظر تعمیر و نگهداری، شیر برقی پین مرطوب مناسب هستند. شما می توانید سیم پیچ را بدون نیاز به تخلیه سیستم هیدرولیک یا شکستن در محفظه های فشار مهر و موم شده تعویض کنید. این باعث صرفه جویی در زمان در طول تعمیرات می شود و احتمال آلودگی مایع هیدرولیک شما را کاهش می دهد. این سیم پیچ حتی می تواند 90 یا 360 درجه بچرخد تا در فضاهای نصب تنگ قرار بگیرد، که در هنگام نصب شیر، گزینه های بیشتری در اختیار شما قرار می دهد.

کنترل سرعت سوئیچینگ و میرایی

هنگامی که شیر کنترل جهت 4WE 10 D را برای Rexroth با برق DC روشن می کنید، معمولاً در زمان روشن شدن 45 تا 70 میلی ثانیه و هنگام خاموش شدن 35 تا 45 میلی ثانیه تغییر می کند. این زمان‌های پاسخ برای اکثر نیازهای اتوماسیون صنعتی به خوبی کار می‌کنند.

چیزی که این شیر را از بسیاری از رقبا متمایز می کند، قابلیت تنظیم میرایی آن است. برخی از نسخه ها به شما این امکان را می دهند که سرعت حرکت قرقره هنگام تعویض موقعیت را کاهش دهید. با استفاده از پیچ های قابل تنظیم دریچه گاز یا روزنه های ثابت، می توانید در صورت نیاز زمان سوئیچ را به بیش از 100 میلی ثانیه افزایش دهید.

چرا دریچه کندتر می خواهید؟ در سیستم‌هایی با سیلندرهای بزرگ یا بارهای سنگین، تغییر جهت آنی می‌تواند باعث ایجاد نوک فشاری شود که در لوله‌ها و اتصالات شما چکش می‌کند. این پدیده که گاهی اوقات چکش آبی نامیده می شود، می تواند به قطعات آسیب برساند و طول عمر سیستم شما را کوتاه کند. میرایی داخلی به صاف کردن این انتقال ها بدون نیاز به سرکوبگرهای ضربه جداگانه در لوله کشی کمک می کند.

این شیر می تواند تا 15000 چرخه سوئیچینگ در ساعت را انجام دهد، که آن را برای خطوط تولید پرسرعت که در آن شیر نیاز به باز و بسته شدن مکرر در طول روز دارد، مناسب می کند.

پیکربندی های قرقره و منطق عملیاتی

"D" در نام 4WE 10 D به یک نماد قرقره خاص اشاره دارد، اما Rexroth این پلت فرم سوپاپ را با پیکربندی های مختلف قرقره ارائه می دهد. شما می توانید آن را در تنظیمات 4/3 (چهار پورت، سه موقعیت) یا تنظیمات 4/2 (چهار پورت، دو موقعیت) در میان گزینه های دیگر دریافت کنید.

هر نوع قرقره مسیرهای جریان متفاوتی را زمانی که شیر در موقعیت خنثی یا مرکزی قرار دارد ایجاد می کند. برخی از پیکربندی ها در صورت قطع برق، تمام پورت ها را می بندند، که سیلندرها را در جای خود نگه می دارد. برخی دیگر پمپ را به مخزن متصل می کنند که باعث تخلیه پمپ و صرفه جویی در مصرف انرژی می شود. انتخاب بستگی به این دارد که وقتی شیر به طور فعال سوئیچ نمی شود، باید سیستم خود چه کاری انجام دهد.

شیر کنترل جهت 4WE 10 D برای Rexroth در هر دو نسخه فنری برگشتی و detent عرضه می شود. هنگامی که برق را قطع می کنید، شیرهای فنری به طور خودکار به موقعیت اصلی باز می گردند، که اغلب برای ایمنی مهم است. نسخه‌های بازدارنده تا زمانی که سیگنال دیگری ارسال نکنید، در آخرین موقعیت خود باقی می‌مانند، که برای برنامه‌هایی که نیاز دارید در هنگام قطع برق چیزی را در جای خود نگه دارید، بهتر عمل می‌کند.

مشخصات برق

این شیر با طیف وسیعی از سیستم های الکتریکی کار می کند. می توانید آن را با ولتاژهای DC از 12 ولت تا 230 ولت یا با گزینه های مختلف ولتاژ AC سفارش دهید. شیر برقی DC استاندارد حدود 30 تا 35 وات برق مصرف می کند.

اتصالات الکتریکی در سبک‌های مختلف، از جمله اتصالات دوشاخه‌ای که استانداردهای DIN را برآورده می‌کنند، ارائه می‌شوند. این سوپاپ دارای رتبه حفاظتی IP65 است که به این معنی است که می تواند بدون مشکل گرد و غبار و پاشش آب را کنترل کند. این عایق با استانداردهای VDE کلاس F مطابقت دارد، بنابراین برای محیط های صنعتی که ایمنی الکتریکی اهمیت دارد، مناسب است.

برای عیب یابی یا عملیات اضطراری، بسیاری از نسخه ها دارای گزینه های لغو دستی هستند. اینها به شما این امکان را می دهند که در هنگام راه اندازی یک سیستم یا نیاز به جابجایی چیزی در هنگام قطع برق، شیر را به صورت مکانیکی تغییر دهید.

جایی که این شیر مورد استفاده قرار می گیرد

4WE 10 D در بسیاری از صنایع مختلف ظاهر می شود زیرا عملکرد و قابلیت اطمینان را متعادل می کند. در کاربردهای دریایی، می‌توانید سیستم‌های فرمان روی کشتی‌ها را کنترل کنید، جرثقیل‌هایی را که بار و بار را تخلیه می‌کنند، و پروانه‌های گام متغیر را تنظیم کنید. این محیط‌ها به دریچه‌هایی نیاز دارند که می‌توانند به طور مداوم در شرایط سخت کار کنند، و طراحی Rexroth به خوبی در برابر هوای نمک و ارتعاش مقاوم است.

تاسیسات تولیدی از شیر کنترل جهت 4WE 10 D برای Rexroth در ماشین ابزار، تجهیزات قالب گیری تزریقی و پرس های شکل دهی فلز استفاده می کنند. قابلیت فرکانس سوئیچینگ بالا آن را برای تولید خودکار که در آن شیر هزاران بار در هر شیفت چرخه می‌زند، مفید می‌سازد. تنظیم میرایی به جلوگیری از آسیب شوک به اجزای دقیق در این ماشین ها کمک می کند.

ساخت و ساز و تجهیزات سیار نیز به این پلت فرم سوپاپ متکی هستند، اگرچه این برنامه ها اغلب از انواع متفاوتی استفاده می کنند که برای هیدرولیک سیار بهینه شده اند.

نگهداری و تمیزی مایعات

مانند اکثر قطعات هیدرولیک دقیق، 4WE 10 D برای عملکرد صحیح به روغن تمیز نیاز دارد. فاصله بین قرقره و بدنه سوپاپ بر حسب میکرومتر اندازه گیری می شود و ذرات کثیفی می توانند به سرعت باعث سایش و نشت داخلی شوند.

Rexroth مشخص می کند که مایع هیدرولیک باید استانداردهای تمیزی NAS 1638 کلاس 9 را داشته باشد. شما به یک سیستم فیلتراسیون خوب با نسبت بتا حداقل 75 برای ذرات 10 میکرونی نیاز دارید. این ممکن است بیش از حد سخت به نظر برسد، اما وقتی 15000 چرخه در ساعت اجرا می کنید، آسیب آلودگی به سرعت افزایش می یابد.

تعمیر و نگهداری منظم شامل بررسی تمیزی مایع، بازرسی از نظر نشتی، و گاهی اوقات تعویض کیت های آب بند است. کیت های مهر و موم معمولاً شامل 9 حلقه O هستند و با شماره قطعه مانند R961006886 برای سری های جدیدتر ارائه می شوند. به دلیل طراحی پین مرطوب، اغلب می توانید سیم پیچ برقی را بدون جداسازی عمده تعویض کنید، که باعث کوتاه ماندن از کار افتادگی می شود.

مقایسه با گزینه های دیگر

شیر کنترل جهت 4WE 10 D برای Rexroth با دریچه هایی از Parker، Eaton و دیگر سازندگان بزرگ در رده NG10 رقابت می کند. سری D3W پارکر دارای درجه بندی فشار مشابهی در حدود 345 بار است. سری DG4V-5 ایتون نیز در محدوده فشار قابل مقایسه ای عمل می کند، اگرچه مشخصات بر اساس مدل متفاوت است.

چیزی که گزینه Rexroth را متمایز می کند، عمدتاً قابلیت میرایی یکپارچه است. در حالی که تولیدکنندگان دیگر شیرهای مقاوم و پاسخگو می‌سازند، بسیاری از آن‌ها از مهار شوک داخلی استفاده نمی‌کنند. اگر به آن ویژگی نیاز دارید، باید دریچه‌های گاز یا بالشتک‌های خارجی را به سیستم خود اضافه کنید که فضا را اشغال می‌کند و به پیچیدگی می‌افزاید.

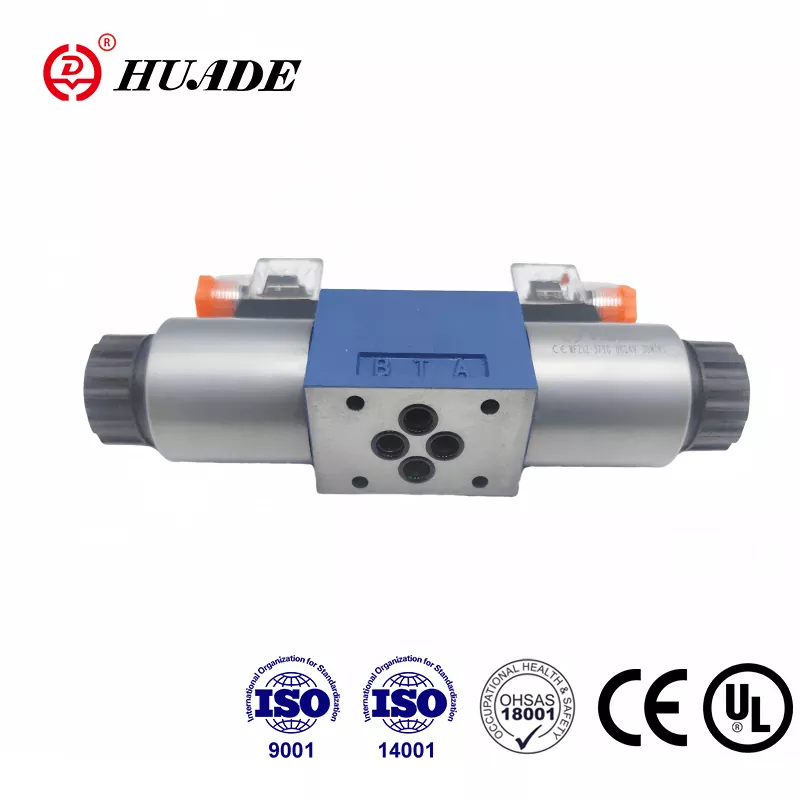

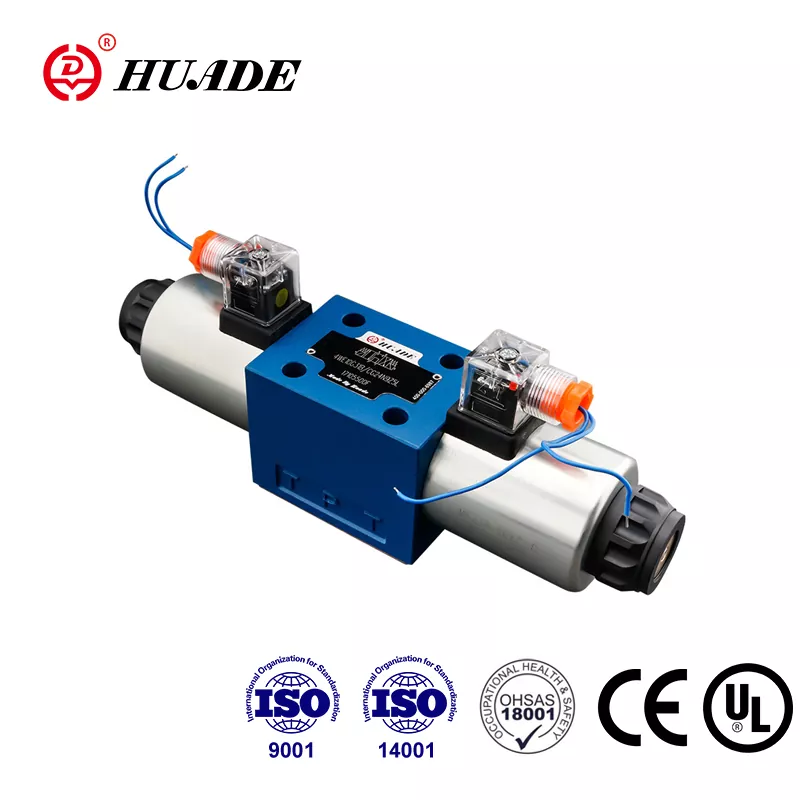

همچنین جایگزین های سازگاری از شرکت هایی مانند Huade وجود دارد که از استانداردهای نصب یکسانی پیروی می کنند و قیمت های پایین تری ارائه می دهند. اینها می‌توانند برای کاربردهای کمتر حیاتی به خوبی کار کنند، اما باید مشخصات عملکرد واقعی، به ویژه حداکثر نرخ جریان و داده‌های دوام طولانی‌مدت را با دقت مقایسه کنید.

ملاحظات نصب

4WE 10 D با استفاده از الگوی استاندارد ISO 4401-05 روی یک صفحه فرعی سوار می شود. سوراخ های پیچ با فاصله 80 در 32 میلی متر از یکدیگر قرار دارند که با استاندارد صنعتی برای این کلاس اندازه مطابقت دارد. این استانداردسازی به این معنی است که اغلب می‌توانید بین شیرهای تولیدکنندگان مختلف بدون طراحی مجدد منیفولد یا صفحه فرعی خود تعویض کنید.

هنگام نصب شیر، به علامت گذاری درگاه توجه کنید. پورت P به پمپ شما متصل می شود، پورت های A و B به محرک شما می روند و پورت T به مخزن باز می گردد. برگشت به عقب باعث می شود سیستم شما به درستی کار نکند و به تجهیزات آسیب برساند.

شیر کنترل جهت 4WE 10 D برای Rexroth می تواند در دمای محیط از منفی 15 درجه سانتیگراد تا 70 درجه سانتیگراد کار کند. دمای سیال هیدرولیک بر زمان سوئیچینگ تأثیر می گذارد زیرا ویسکوزیته روغن با دما تغییر می کند. اگر سیستم شما در سرما یا گرمای شدید کار می‌کند، ممکن است لازم باشد این را در محاسبات زمان‌بندی خود در نظر بگیرید.

انواع ویژه برای مناطق خطرناک

برای کاربردها در اتمسفرهای انفجاری، Rexroth نسخه های دارای گواهی ATEX از این شیر را ارائه می دهد. سری WE...XE در محیط های Zone 2 که ممکن است گازهای انفجاری یا گرد و غبار وجود داشته باشد اما معمولاً انتظار نمی رود کار می کند. سری WE...XN شرایط منطقه 3 را با خطر انفجار کمتر کنترل می کند.

این گونه های ضد انفجار از طرح های مخصوص سیم پیچ و محفظه های محافظ استفاده می کنند که از منابع اشتعال جلوگیری می کند. اگر در تاسیسات پتروشیمی، عملیات معدن، یا سکوهای فراساحلی کار می کنید، برای رعایت مقررات ایمنی به این نسخه های تایید شده نیاز دارید.

سیستم شما را در آینده تصحیح کنید

همانطور که سیستم های صنعتی خودکارتر و متصل می شوند، داشتن قابلیت های تشخیصی ارزشمندتر می شود. در حالی که پایه 4WE 10 D یک سوپاپ روشن و خاموش است، Rexroth یک پلت فرم ارتقا یافته به نام سری 4WEH 10 ارائه می دهد که نظارت بر موقعیت و تنظیم ضربه الکترونیکی را اضافه می کند.

این نسخه‌های پیشرفته از همان بدنه سوپاپ و طراحی قرقره استاندارد 4WE 10 D استفاده می‌کنند، اما دارای سنسورهایی هستند که به شما می‌گویند قرقره در کجا قرار گرفته است. این بازخورد به نگهداری پیش‌بینی و نظارت بر وضعیت کمک می‌کند. اگر در حال ساختن سیستمی هستید که باید استانداردهای صنعت 4.0 را رعایت کند یا به گواهی ایمنی عملکردی نیاز دارد، پلت فرم 4WEH بدون تغییر در طراحی مدار هیدرولیک پایه شما مسیر ارتقاء را در اختیار شما قرار می دهد.

انتخاب درست

شیر کنترل جهت 4WE 10 D برای Rexroth نشان دهنده یک حد وسط محکم بین عملکرد و عملی بودن است. فشار و نرخ جریان بالا را بدون مهندسی بیش از حد برای کاربردهای ساده کنترل می کند. طراحی شیر برقی پین مرطوب تعمیر و نگهداری را ساده می کند و ویژگی میرایی قابل تنظیم به محافظت از سیستم های حساس در برابر شوک هیدرولیکی کمک می کند.

هنگامی که این شیر را مشخص می کنید، مطمئن شوید که متوجه شده اید کدام سری را دریافت می کنید. سری 3X و 5X دارای تفاوت هایی در درجه بندی حداکثر فشار هستند، با نسخه های جدیدتر 5X به 350 بار در مقایسه با 315 بار برای برخی از انواع قدیمی تر. اگر از سیم پیچ های ولتاژ بالا مانند 96 ولت یا 205 ولت DC استفاده می کنید، به یاد داشته باشید که برای جلوگیری از گرم شدن بیش از حد شیر برقی باید حداکثر جریان را ده درصد کاهش دهید.

نکته کلیدی برای عمر طولانی، حفظ پاکیزگی مناسب سیال و پیروی از استانداردهای فیلتراسیون توصیه شده است. اگر می خواهید شیر به طول عمر مورد انتظار خود برسد، این اختیاری نیست. با مدیریت خوب سیال و تعویض دوره ای آب بندی، این شیرها می توانند میلیون ها چرخه را در خدمات صنعتی ارائه دهند.

چه در حال طراحی یک سیستم جدید باشید و چه در حال جایگزینی یک شیر موجود، 4WE 10 D قابلیت اطمینان ثابت شده با انعطاف پذیری کافی برای سازگاری با بسیاری از برنامه های مختلف را ارائه می دهد. الگوی نصب استاندارد و طیف وسیعی از پیکربندی‌های قرقره به این معنی است که معمولاً می‌توانید نسخه‌ای را پیدا کنید که با نیازهای شما مطابقت داشته باشد، بدون تغییرات سفارشی.
