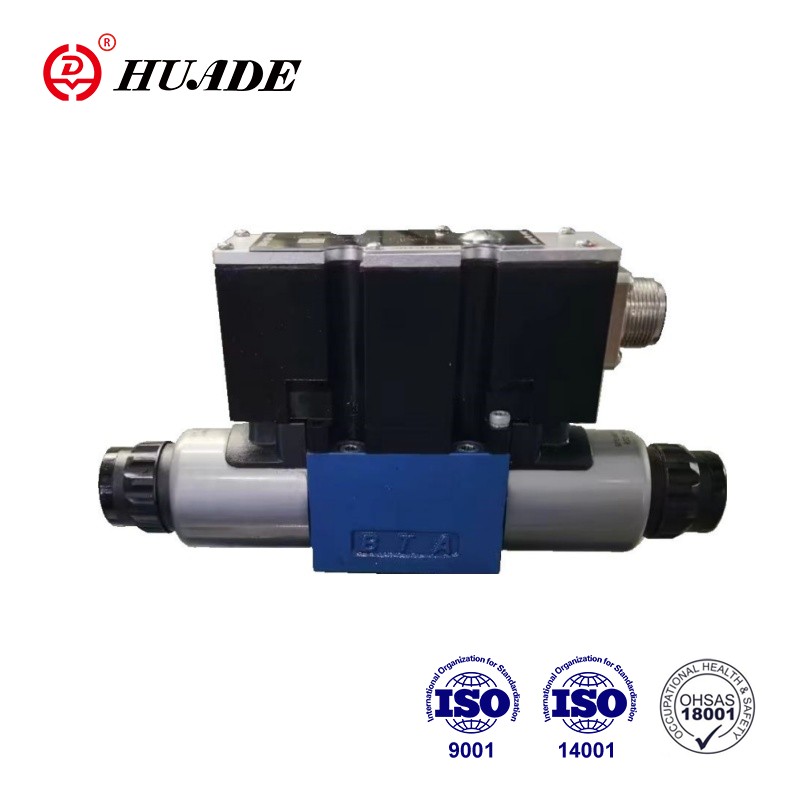

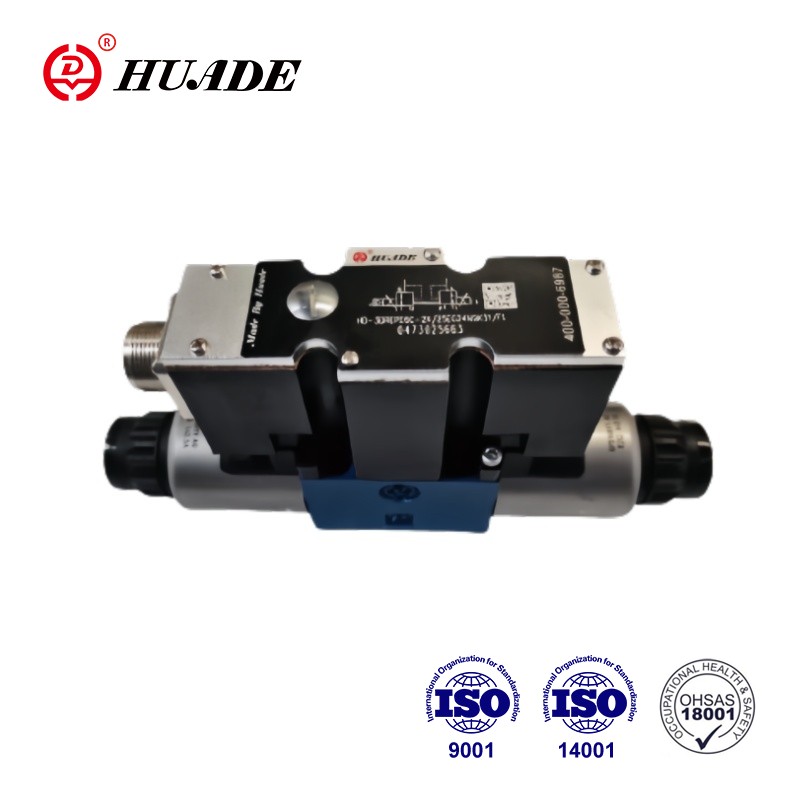

شیر کاهنده فشار سه طرفه نوع 3DREP6-2X...مستقیماً توسط شیر برقی های متناسب فعال می شود. آنها یک سیگنال ورودی الکتریکی را به یک سیگنال خروجی فشار متناسب تبدیل می کنند. شیر برقی های متناسب، شیر برقی DC پین مرطوب قابل کنترل با رزوه مرکزی و سیم پیچ قابل جابجایی هستند. سلونوئیدها به صورت اختیاری از طریق الکترونیک کنترل خارجی (نوع 3DREP-2X) یا توسط الکترونیک کنترل یکپارچه (نوع 3DREPE-2X) کنترل می شوند.
| هیدرولیک | |||
| نوع سوپاپ | HD-3DREP | HD-3DREPE | |
| محدوده فشار عملیاتی MPa | بندر پی | 2 تا 10 برای مرحله فشار 1.6 | |
| 3 تا 10 برای مرحله فشار 2.5 | |||
| 5 تا 10 برای مرحله فشار 4.5 | |||
| بندر تی | 0 تا 3 | ||
| حداکثر جریان L/min | 15 (△p=5MPa) | ||
| ظرافت فیلتر (μm) | ≤20 (ترجیحا ≤10) | ||
| هیسترزیس (%) | ≤5 | ||
| دقت تکرارپذیری (%) | ≤1 | ||
| حساسیت پاسخ (%) | ≤0.5 | ||
| سیال تحت فشار | روغن معدنی یا استر فسفات | ||
| محدوده ویسکوزیته میلی متر2/s | 20 تا 380 | ||
| محدوده دمای سیال تحت فشار (℃) | -20~80 | ||
| وزن (کیلوگرم) | 2 | 2.2 | |
| برقی | |||
| داده های الکتریکی، شیر برقی | |||
| نوع سوپاپ | HD-3DREP | HD-3DREPE | |
| نوع ولتاژ | دی سی | دی سی | |
| ولتاژ نامی (V) | 24 | ||
| حداکثر جریان (A) | 1.5 | 2.5 | |
| مقاومت سیم پیچ برقی (Ω) | مقدار سرما در 20 ℃ | 4.8 | 2 |
| حداکثر مقدار گرم | 7.2 | 3 | |
| وظیفه (%) | 100 | ||
| دمای کویل ℃ | تا 150 | ||
| حفاظت | IP65 | ||
| برق، الکترونیک کنترل | |||
| تقویت کننده | HD-VT-VSPA2-50-1X/T1 (با زمان 1 رمپ) | الکترونیک کنترل یکپارچه | |
| HD-VT-VSPA2-50-1X/T5 (با 5 بار رمپ) | |||
| ولتاژ تغذیه | ولتاژ نامی VDC | 24 | |
| مقدار محدود کننده کمتر V | 19 | ||
| مقدار محدود بالا V | 35 | ||
| مصرف فعلی | ایمکس A | 1.8 | |
| جریان ضربه ای A | 4 | ||
ویژگی ها:
▶ شیرهای متناسب با کنترل مستقیم برای کنترل فشار و جهت جریان
▶ از طریق شیر برقی متناسب با رزوه مرکزی و سیم پیچ قابل جابجایی فعال می شود
▶ لغو دستی، اختیاری
▶قرقره کنترل در مرکز فنر
▶HD-3DREPE را با لوازم الکترونیکی یکپارچه، رابط A1 تایپ کنید
▶ الکترونیک کنترل خارجی برای نوع HD-3DREP:
▶تقویت کننده آنالوگ نوع HD-VT-VSPA2-50-1X/...در فرمت یورو کارت
▶تقویت کننده دیجیتال نوع HD-VT-VSPD-1-1X/. ..در فرمت یورو کارت
▶تقویت کننده الکتریکی نوع HD-VT-11118 با طراحی مدولار
▶ سوپاپ و الکترونیک کنترل تناسبی از یک منبع واحد
کاربرد:
شیر کاهنده فشار متناسب 3DREP6-2X به طور گسترده در کنترل اتوماتیک سیستم های هیدرولیک در صنایع مختلف مانند ماشین ابزار، صنایع سبک، متالورژی و غیره استفاده می شود.
این شیر عمدتاً شامل: شیر برقی (5 و 6)، محفظه (1)، قرقره کنترل (2) با قرقره های اندازه گیری فشار (3 و 4) و الکترونیک یکپارچه شیر (7) می باشد.
با خاموش شدن شیر برقی (5 و 6)، قرقره کنترل (2) توسط فنرهای فشاری در موقعیت مرکزی خود قرار می گیرد. قرقره کنترل (2) مستقیماً با روشن شدن یکی از شیر برقی ها فعال می شود.
به عنوان مثال با برق دادن به شیر برقی (5): قرقره اندازه گیری فشار (3) و قرقره کنترل (2) متناسب با سیگنال ورودی الکتریکی به سمت راست حرکت می کنند. اتصال P به B و A به T از طریق مقاطع دهانه ای با مشخصات جریان پیشرونده است.
برق زدایی از شیر برقی (5): قرقره کنترل (2) توسط فنرهای فشاری به موقعیت مرکزی خود باز می گردد. در موقعیت وسط، اتصالات A و B به T باز می شوند، بنابراین سیال فشار می تواند آزادانه به مخزن جریان یابد. یک دست اختیاری (9 یا 10)، امکان حرکت قرقره کنترل (2) را بدون انرژی دادن به شیر برقی فراهم می کند.
عملکرد این نسخه از شیر 2 وضعیتی اساساً مانند عملکرد شیر با 3 موقعیت سوئیچینگ است.
با این حال، شیرهای 2 موقعیت فقط با شیر برقی 5 یا 6 نصب می شوند. یک دوشاخه (11) به جای شیر برقی دوم نصب شده است.
نمادهای شیر کاهنده فشار متناسب 3DREP6-2X
