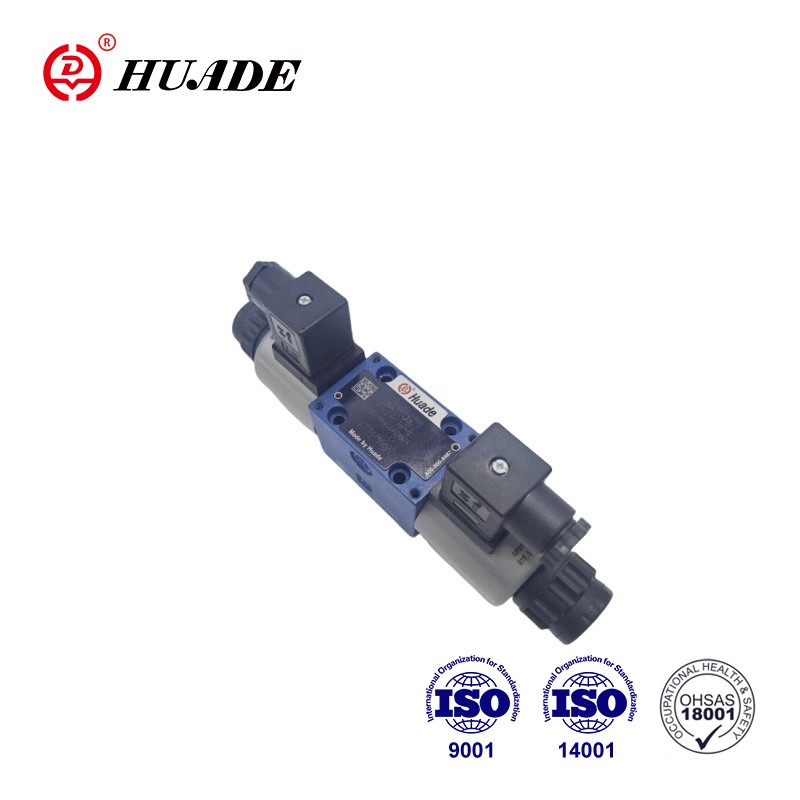

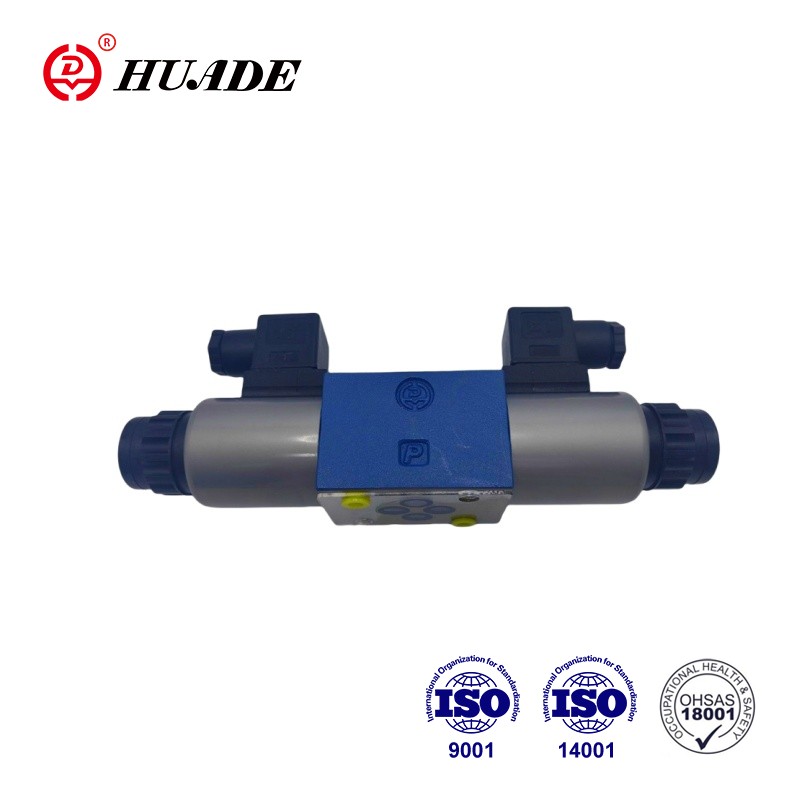

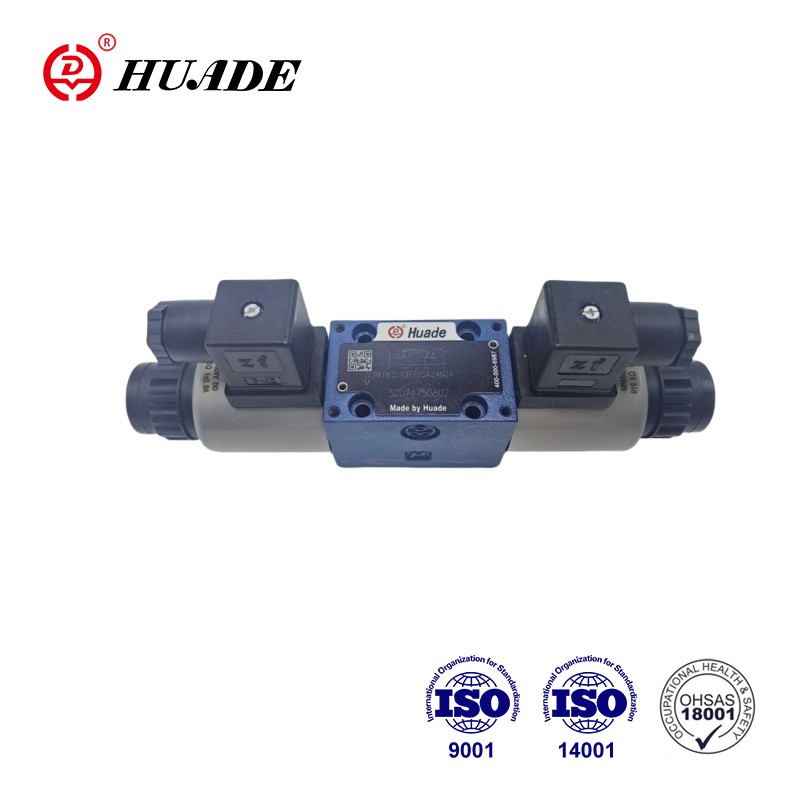

شیر کاهنده فشار تناسبی سه طرفه 3DREP 6A می تواند فشار خروجی را با توجه به تغییرات سیگنال ورودی به دقت تنظیم کند تا فشار مورد نیاز در فرآیند تولید را برآورده کند. در عین حال، عملکرد پایدار 3DREP 6A نیز تداوم و ایمنی فرآیند تولید را تضمین می کند.
| هیدرولیک | ||
| فشار عملیاتی (MPa) | بندر پی | 10، اگر بیش از 10 باشد، شیر را در پورت ورودی تایپ کنید ZDR6DP..-30B/... |
| بندر تی | 3 | |
| حداکثر جریان (L/min) | 15(∆p=5MPa) | |
| درجه آلودگی (اوم) | توصیه فیلتر با حداقل نرخ نگهداری β10≥ 75 | |
| هیسترزیس (%) | ≤3 | |
| دقت تکرارپذیری (%) | ≤1 | |
| حساسیت پاسخ (%) | ≤1 | |
| بازه معکوس (%) | ≤1 | |
| سیال تحت فشار | روغن معدنی (برای مهر و موم NBR)، استر فسفات (برای مهر و موم FPM) | |
| محدوده ویسکوزیته (mm2/s) | 2.8 تا 380 | |
| محدوده دمای سیال تحت فشار (درجه سانتیگراد) | -20 تا +70 | |
| نصب و راه اندازی | اختیاری، ترجیحا افقی | |
| وزن (کیلوگرم) | نوع C: 2.6؛ نوع A.B: 1.5 | |
| برقی، برقی | ||
| ولتاژ تغذیه | DC24V | |
| جریان نامی در هر شیر برقی (A) | 0.8 | |
| حداکثر جریان در هر شیر برقی (A) | ≤0.02 | |
| مقاومت سیم پیچ برقی (Ω) | مقدار سرما در 20 درجه سانتیگراد | 19.5 |
| حداکثر ارزش گرم | 28.8 | |
| حالت کار | مستمر | |
| دمای وضعیت (درجه سانتیگراد) | ~+50 | |
| دمای کویل (درجه سانتیگراد) | ~+150 | |
| حفاظت از DIN40 050 | IP65 | |
| اتصالات الکتریکی | 3DREP | با پلاگین کامپوننت به کانکتور پلاگین DIN43650-AM2 به DIN 43 650-AF2/Pg11 |
| 3DREPE | با پلاگین کامپوننت به کانکتور پلاگین E DIN43563-AM6-3 E DIN43563-BF6-3/Pg11 | |
ویژگی ها:
▶دریچه های متناسب با کنترل مستقیم برای کنترل فشار و جهت جریان
▶ از طریق شیر برقی متناسب با رزوه مرکزی و سیم پیچ قابل جابجایی فعال می شود
▶قرقره کنترل در مرکز فنر
کاربرد:
شیر کاهنده فشار تناسبی سه طرفه 3DREP 6A به طور گسترده در زمینه های صنعتی، سیستم های هیدرولیک مکانیکی متحرک، میز کار و سایر تجهیزات پیشرفته استفاده می شود.
شیر کاهنده فشار 3 طرفه نوع 3DREP 6. مستقیماً توسط شیر برقی متناسب فعال می شود. آنها یک سیگنال ورودی الکتریکی را به یک سیگنال خروجی فشار متناسب تبدیل می کنند.
شیر برقی های متناسب، شیر برقی DC پین مرطوب قابل کنترل با رزوه مرکزی و سیم پیچ قابل جابجایی هستند. سلونوئیدها به صورت اختیاری از طریق الکترونیک کنترل خارجی کنترل می شوند.
◆طراحی:
شیر عمدتاً شامل موارد زیر است:
◆عملکرد:
با قطع برق (1 و 2) قرقره کنترل (5) توسط فنرهای فشاری در موقعیت مرکزی خود قرار می گیرد.
قرقره کنترل (2) مستقیماً با روشن شدن یکی از شیر برقی ها فعال می شود.
به عنوان مثال با انرژی دادن به شیر برقی "a" (1)
→ قرقره اندازه گیری فشار (5) و قرقره کنترل (4) متناسب با سیگنال ورودی الکتریکی به سمت راست حرکت می کنند.
← اتصال P به B و A به T از طریق مقاطع روزنه ای با مشخصات جریان پیشرونده است.
◆برق زدایی از شیر برقی (1)
← قرقره کنترل (4) توسط فنرهای فشاری به موقعیت مرکزی خود بازگردانده می شود
در موقعیت وسط، اتصالات A و B به T باز هستند، بنابراین، سیال فشار می تواند آزادانه به مخزن جریان یابد. یک دستی اختیاری باعث می شود که می توان قرقره کنترل (4) را بدون انرژی دادن به شیر برقی حرکت داد.
●توجه!
استفاده ناخواسته از باز کردن دست می تواند باعث حرکت کنترل نشده دستگاه شود!
نمادهای شیر کاهنده فشار متناسب 3DREP 6A
