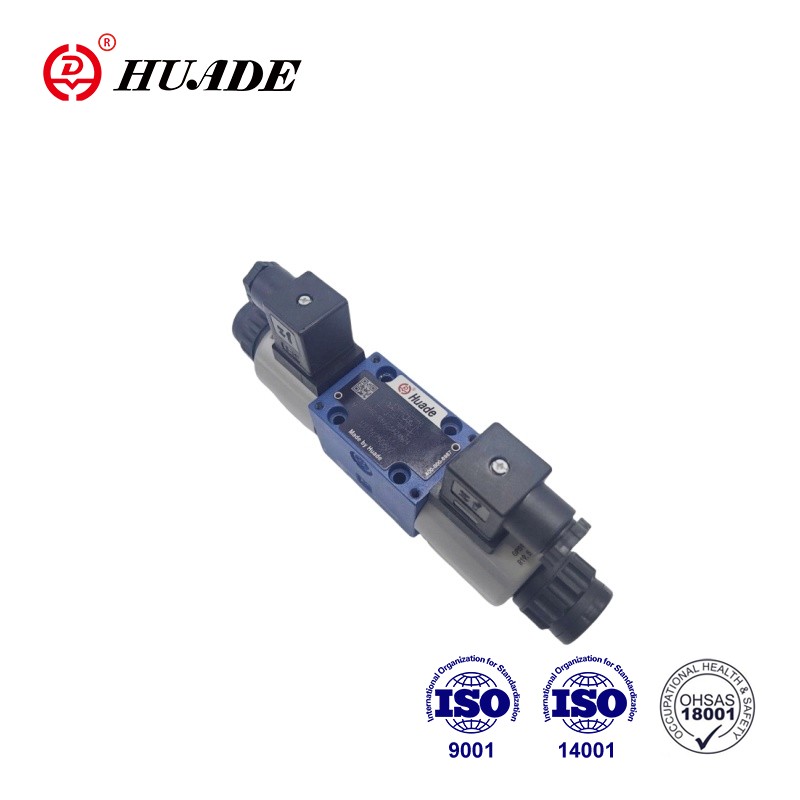

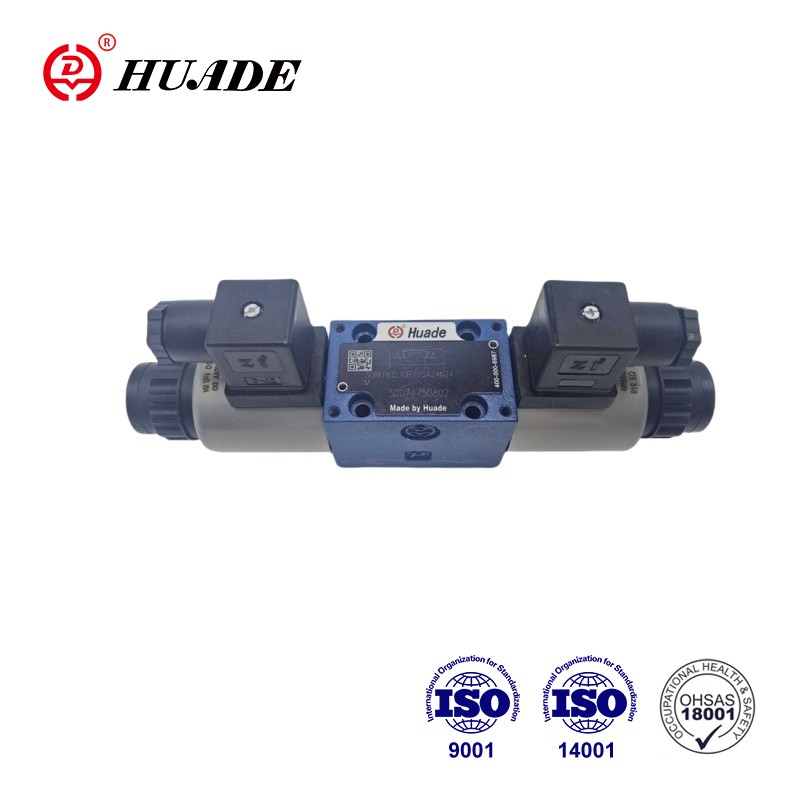

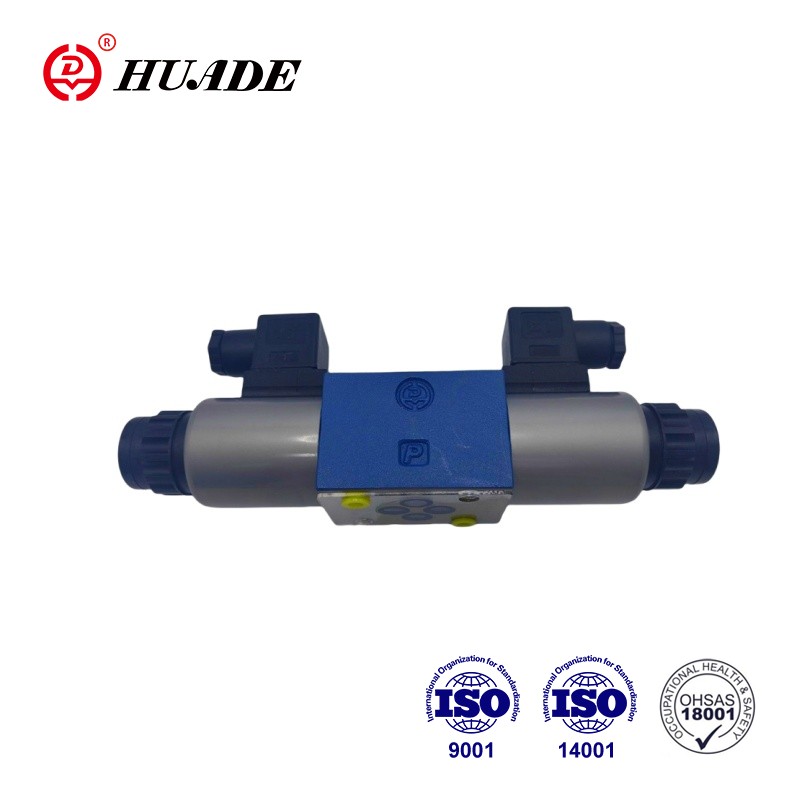

نوع شیر کاهش فشار 3 طرفه 3drep 6b به طور مستقیم توسط سلولهای متناسب فعال می شود. آنها یک سیگنال ورودی الکتریکی را به یک سیگنال خروجی فشار متناسب تبدیل می کنند. سولنوئیدهای متناسب Solenoids DC PIN مرطوب قابل کنترل با نخ مرکزی و سیم پیچ قابل جابجایی هستند. Solenoids از طریق الکترونیک کنترل خارجی به صورت اختیاری کنترل می شوند.
| وابسته به هیدرولیکی | ||
| فشار عملیاتی (MPA) | بندر P | 10 ، اگر بیش از 10 ، سپس شیر را نصب کنید ، ZDR6DP را تایپ کنید ..- 30b/... در درگاه ورودی |
| بندر تی | 3 | |
| max.flow (l/min) | 15 (∆P = 5MPa) | |
| درجه آلودگی (UM) | توصیه فیلتر با حداقل میزان احتباس β10 75 | |
| هیسترزیس (٪) | ≤3 | |
| دقت تکرارپذیری (٪) | ≤1 | |
| حساسیت پاسخ (٪) | ≤1 | |
| دهانه واژگونی (٪) | ≤1 | |
| مایع فشار | روغن معدنی (برای مهر و موم NBR) ، استر فسفات (برای مهر و موم FPM) | |
| دامنه ویسکوزیته (میلی متر2/S) | 2.8 تا 380 | |
| محدوده دمای مایعات فشار (درجه سانتیگراد) | -20 تا +70 | |
| نصب | اختیاری ، ترجیحاً افقی | |
| وزن (کیلوگرم) | نوع C: 2.6 ؛ نوع A.B: 1.5 | |
| الکتریکی ، برقی | ||
| ولتاژ عرضه | DC24V | |
| جریان اسمی در هر سولنوئید (A) | 0.8 | |
| max.current در هر solenoid (A) | 0.02 | |
| مقاومت سیم پیچ سولنوئید (ω) | مقدار سرد در دمای 20 درجه سانتیگراد | 19.5 |
| حداکثر ارزش گرم | 28.8 | |
| حالت کار | پیوسته | |
| دمای وضعیت (درجه سانتیگراد) | ~ 50 | |
| دمای سیم پیچ (درجه سانتیگراد) | ~+150 | |
| محافظت از DIN40 050 | IP65 | |
| اتصالات الکتریکی | 3 روزه | با پلاگین مؤلفه به اتصال پلاگین DIN43650-AM2 به DIN 43 650-AF2/PG11 |
| 3 روزه | با پلاگین مؤلفه به E DIN43563-AM6-3 اتصال پلاگین E DIN43563-BF6-3/PG11 | |
ویژگی ها:
▶ شیرهای متناسب مستقیم کنترل شده برای کنترل فشار و جهت یک جریان
▶ از طریق سولنوئیدهای متناسب با نخ مرکزی و سیم پیچ قابل جابجایی فعال می شوند
▶ قرقره کنترل محور بهار
برنامه:
سوپاپ کاهش دهنده فشار متناسب سه طرفه 3drep 6b به طور گسترده ای در تجهیزات تولید در صنایع نفتی ، شیمیایی ، دارویی و سایر صنایع مورد استفاده قرار می گیرد.
◆طراحی:
شیر عمدتا شامل:
◆عملکرد:
با استفاده از سولنوئیدها (1 و 2) ، قرقره کنترل (5) را با استفاده از چشمه های فشرده سازی در موقعیت مرکز خود نگه می دارد.
هنگامی که یکی از سولنوئیدها انرژی می یابد ، قرقره کنترل (2) مستقیماً فعال می شود.
به عنوان مثال با انرژی بخشیدن به solenoid "a" (1)
→ قرقره اندازه گیری فشار (5) و قرقره کنترل (4) متناسب با سیگنال ورودی الکتریکی به سمت راست حرکت می کند.
→ اتصال از P به B و A از طریق شکل دهانه ای از سطح مقطع با ویژگی های جریان پیشرونده است
◆دفع انرژی سولنوئید (1)
→ قرقره کنترل (4) توسط چشمه های فشرده سازی به موقعیت مرکز خود بازگردانده می شود
در موقعیت میانی اتصالات A و B به T باز است ، بنابراین ، مایع فشار می تواند آزادانه به مخزن جریان یابد. بیش از حد دستی اختیاری باعث می شود که بدون انرژی در سولنوئید ، حرکت قرقره کنترل (4) را جابجا کند.
●توجه!
استفاده ناخواسته از دست بیش از حد می تواند باعث حرکت دستگاه کنترل نشده شود!
نمادهای کاهش فشار متناسب دریچه 3drep 6b
