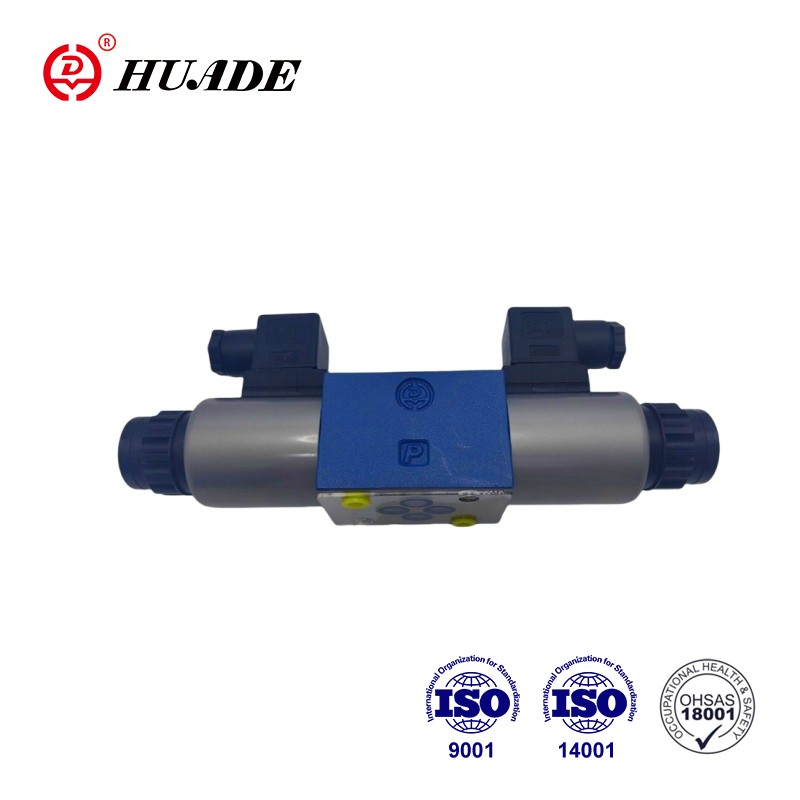

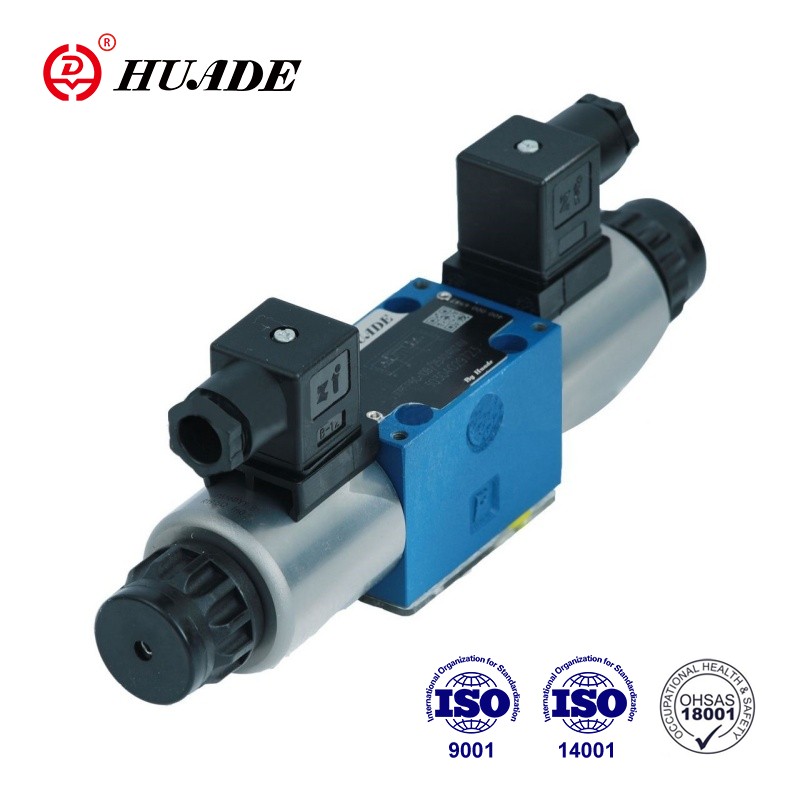

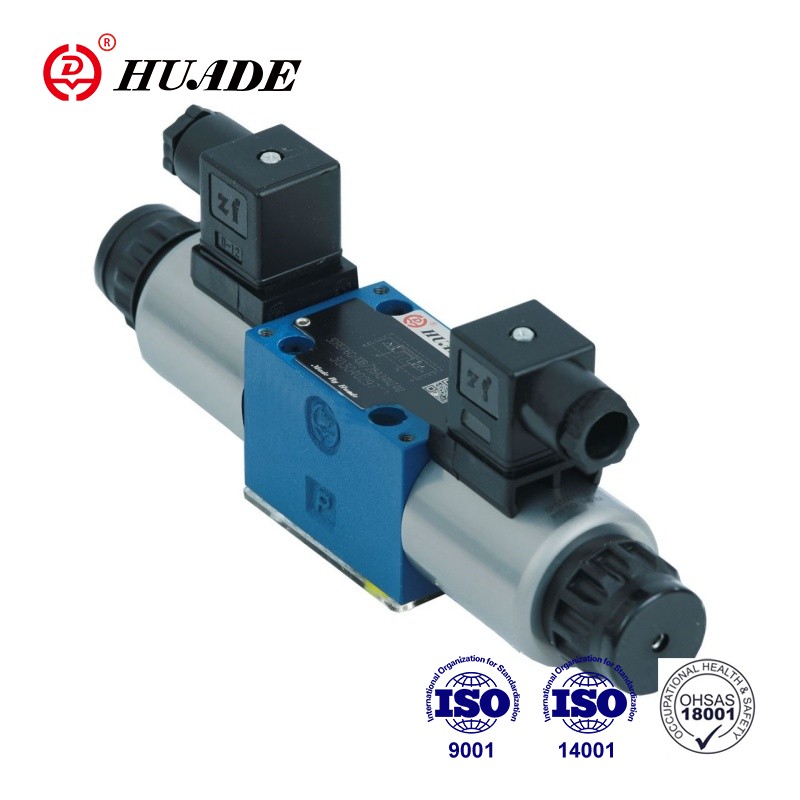

کاهش فشار سه طرفه سوپاپ 3Drep 6C دارای مزایای سرعت پاسخ سریع ، دقت کنترل بالا و ثبات خوب است. در عین حال ، یک ساختار جمع و جور دارد و نصب و نگهداری آن آسان است. در حین استفاده ، دریچه کاهش فشار باید به طور مرتب مورد بازرسی و نگهداری قرار گیرد تا از عملکرد عادی آن اطمینان حاصل شود و عمر خدمات خود را گسترش دهد.
| وابسته به هیدرولیکی | ||
| فشار عملیاتی (MPA) | بندر P | 10 ، اگر بیش از 10 ، سپس شیر را نصب کنید ، ZDR6DP را تایپ کنید ..- 30b/... در درگاه ورودی |
| بندر تی | 3 | |
| max.flow (l/min) | 15 (∆P = 5MPa) | |
| درجه آلودگی (UM) | توصیه فیلتر با حداقل میزان احتباس β10 75 | |
| هیسترزیس (٪) | ≤3 | |
| دقت تکرارپذیری (٪) | ≤1 | |
| حساسیت پاسخ (٪) | ≤1 | |
| دهانه واژگونی (٪) | ≤1 | |
| مایع فشار | روغن معدنی (برای مهر و موم NBR) ، استر فسفات (برای مهر و موم FPM) | |
| دامنه ویسکوزیته (میلی متر2/S) | 2.8 تا 380 | |
| محدوده دمای مایعات فشار (درجه سانتیگراد) | -20 تا +70 | |
| نصب | اختیاری ، ترجیحاً افقی | |
| وزن (کیلوگرم) | نوع C: 2.6 ؛ نوع A.B: 1.5 | |
| الکتریکی ، برقی | ||
| ولتاژ عرضه | DC24V | |
| جریان اسمی در هر سولنوئید (A) | 0.8 | |
| max.current در هر solenoid (A) | 0.02 | |
| مقاومت سیم پیچ سولنوئید (ω) | مقدار سرد در دمای 20 درجه سانتیگراد | 19.5 |
| حداکثر ارزش گرم | 28.8 | |
| حالت کار | پیوسته | |
| دمای وضعیت (درجه سانتیگراد) | ~ 50 | |
| دمای سیم پیچ (درجه سانتیگراد) | ~+150 | |
| محافظت از DIN40 050 | IP65 | |
| اتصالات الکتریکی | 3 روزه | با پلاگین مؤلفه به اتصال پلاگین DIN43650-AM2 به DIN 43 650-AF2/PG11 |
| 3 روزه | با پلاگین مؤلفه به E DIN43563-AM6-3 اتصال پلاگین E DIN43563-BF6-3/PG11 | |
ویژگی ها:
▶ شیرهای متناسب مستقیم کنترل شده برای کنترل فشار و جهت یک جریان
▶ از طریق سولنوئیدهای متناسب با نخ مرکزی و سیم پیچ قابل جابجایی فعال می شوند
▶ قرقره کنترل محور بهار
برنامه:
شیرهای کاهش فشار متناسب سه طرفه 3drep 6c به طور گسترده ای در آبرسانی آتش سوزی ، سیستم های خاموش کننده آتش نشانی آبپاش اتوماتیک و تجهیزات مختلف هیدرولیک ، سیستم های هیدرولیک و ماشین آلات هیدرولیک استفاده می شود.
◆طراحی:
شیر عمدتا شامل:
◆عملکرد:
با استفاده از سولنوئیدها (1 و 2) ، قرقره کنترل (5) را با استفاده از چشمه های فشرده سازی در موقعیت مرکز خود نگه می دارد.
هنگامی که یکی از سولنوئیدها انرژی می یابد ، قرقره کنترل (2) مستقیماً فعال می شود.
به عنوان مثال با انرژی بخشیدن به solenoid "a" (1)
→ قرقره اندازه گیری فشار (5) و قرقره کنترل (4) متناسب با سیگنال ورودی الکتریکی به سمت راست حرکت می کند.
→ اتصال از P به B و A از طریق شکل دهانه ای از سطح مقطع با ویژگی های جریان پیشرونده است
◆دفع انرژی سولنوئید (1)
→ قرقره کنترل (4) توسط چشمه های فشرده سازی به موقعیت مرکز خود بازگردانده می شود
در موقعیت میانی اتصالات A و B به T باز است ، بنابراین ، مایع فشار می تواند آزادانه به مخزن جریان یابد. بیش از حد دستی اختیاری باعث می شود که بدون انرژی در سولنوئید ، حرکت قرقره کنترل (4) را جابجا کند.
●توجه!
استفاده ناخواسته از دست بیش از حد می تواند باعث حرکت دستگاه کنترل نشده شود!
ساختار کاهش فشار متناسب دریچه 3drep 6c
نمادهای کاهش فشار متناسب شیر 3Drep 6c
