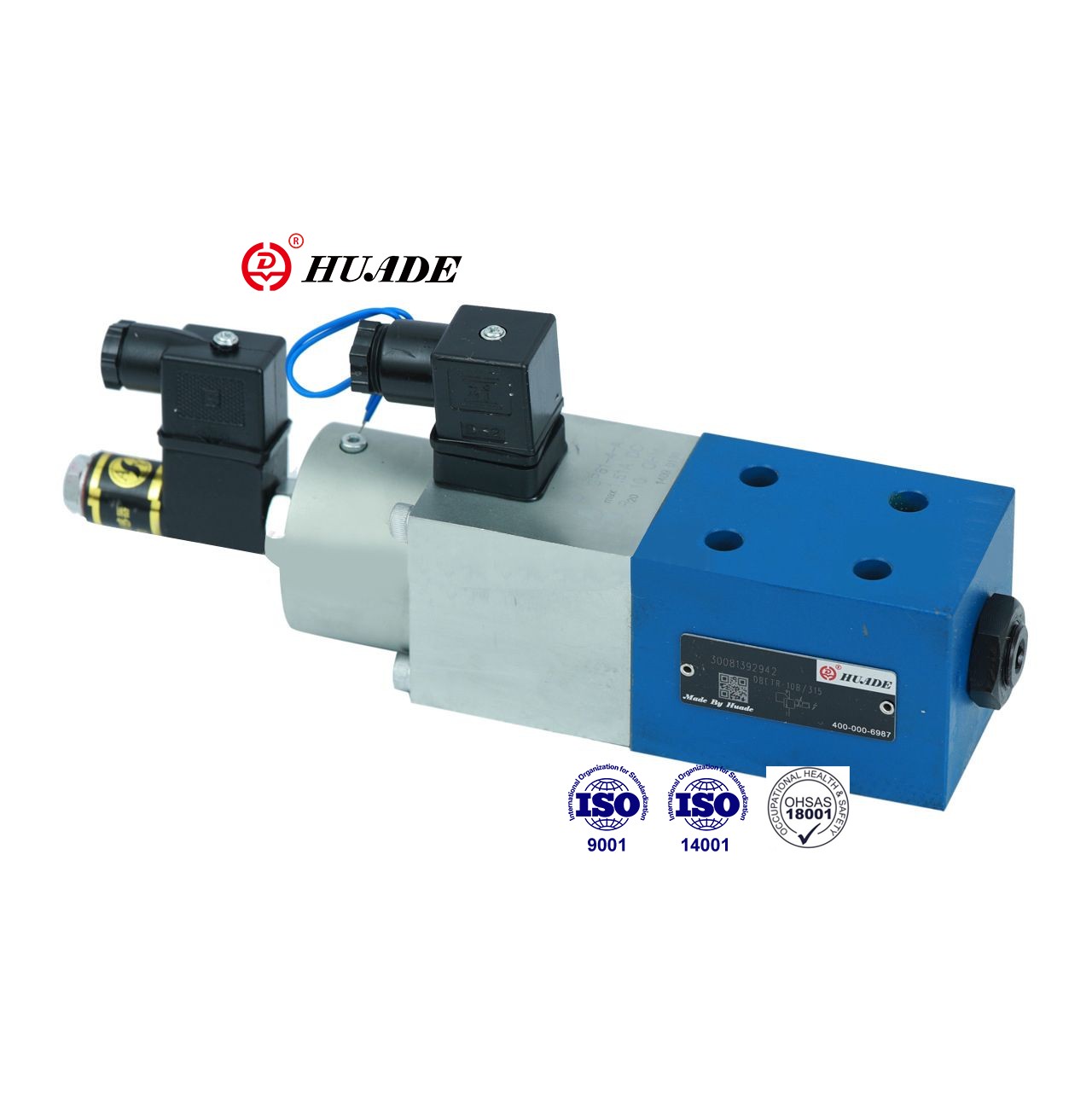

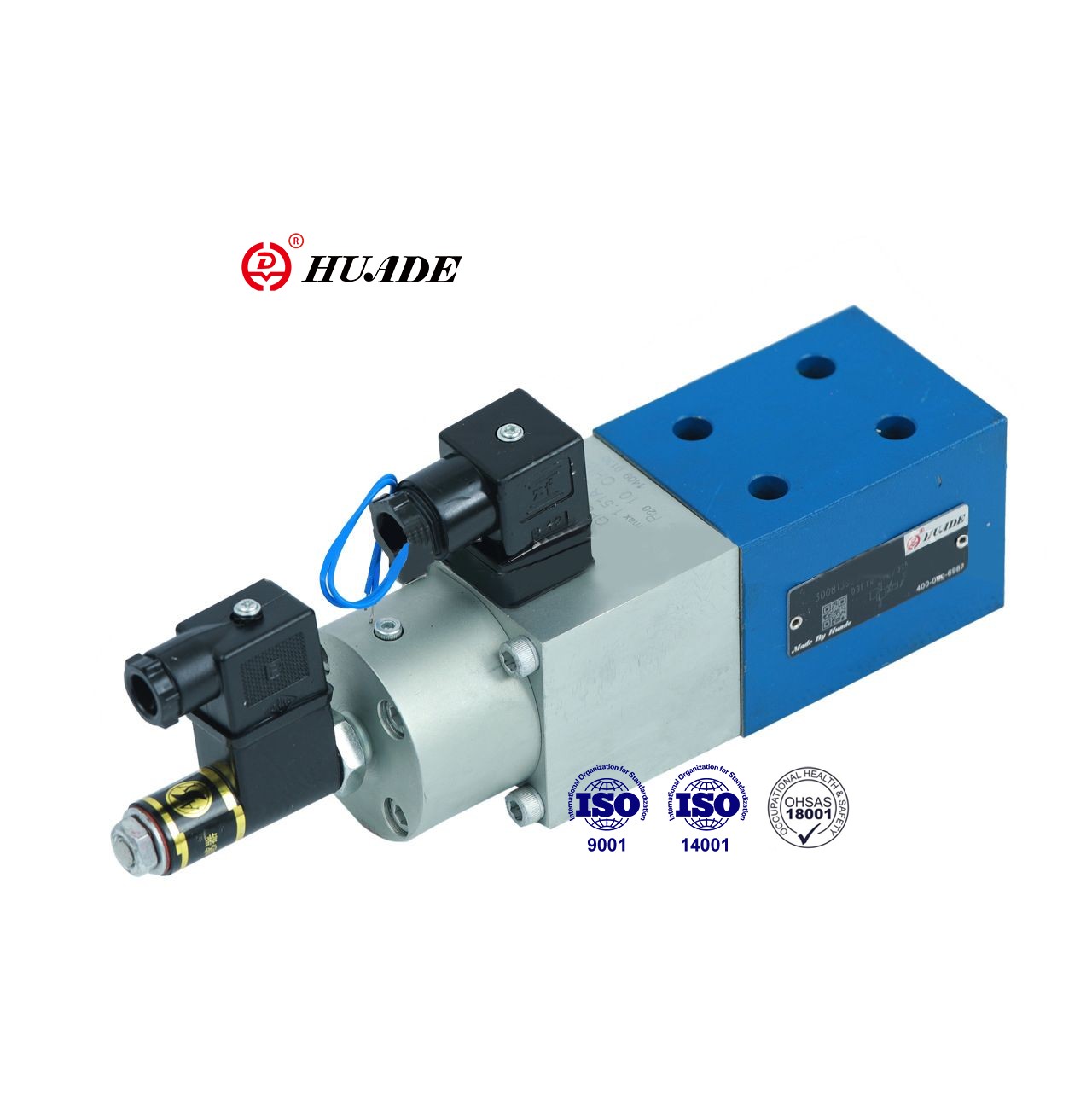

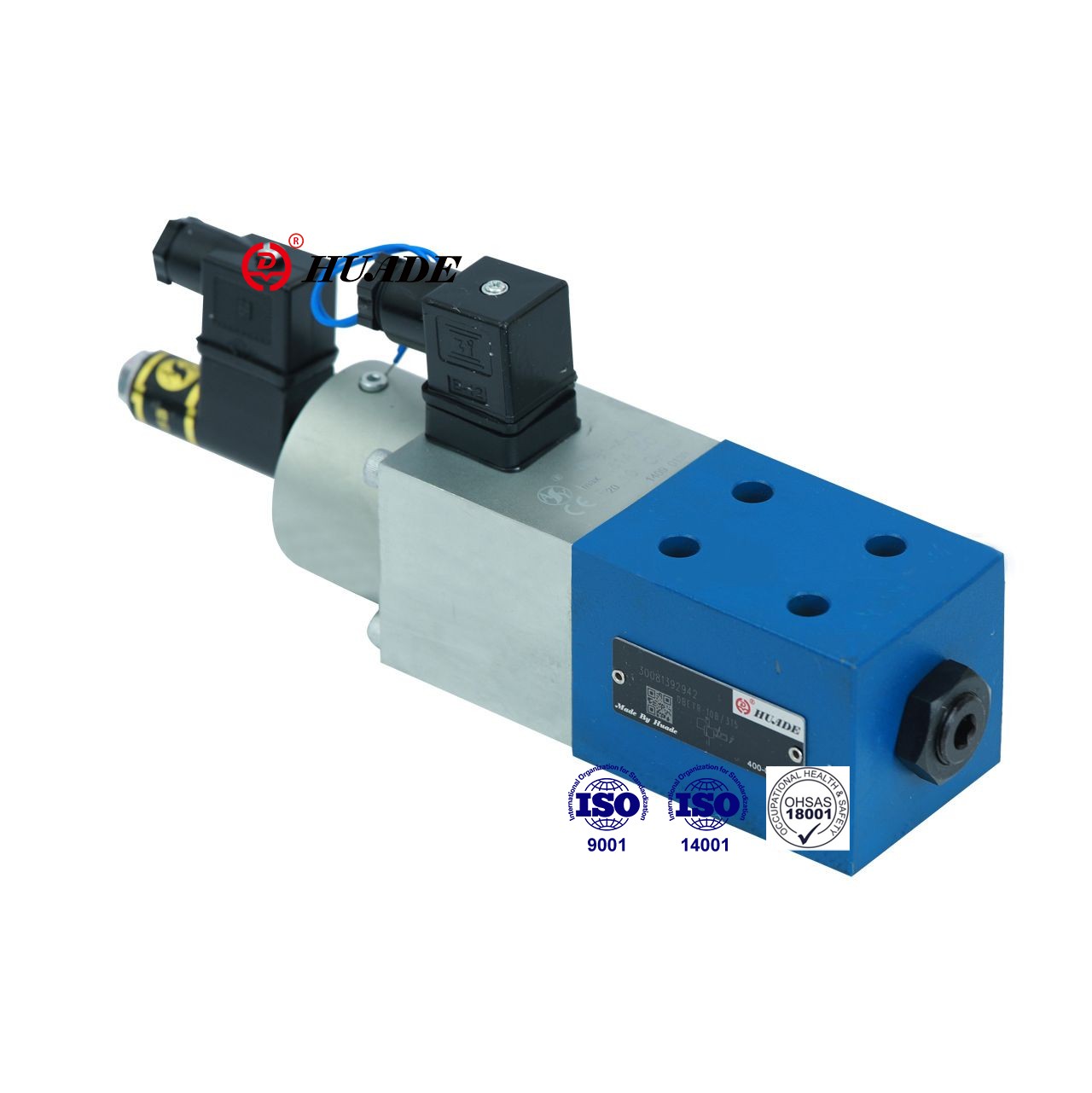

این سوپاپ تسکین فشار متناسب فشار را متناسب با مقدار فرمان الکتریکی تنظیم می کند. شیر DBTR به طور گسترده در سیستم های بسته با فشار سیستم کنترل از راه دور استفاده می شود. دریچه های DBetr Huade از همان استانداردهای محصولات رکسروت استفاده می کنند. این سوپاپ فشار متناسب می تواند محصولات را در همان سری جایگزین کند و قیمت آن نسبتاً مقرون به صرفه است.
| وابسته به هیدرولیکی | |||
| حداکثر فشار قابل حل (MPA) | مرحله فشار 2.5 MPa | 2.5 | |
| مرحله فشار 8.0 MPa | 8 | ||
| مرحله فشار 18.0 MPa | 18 | ||
| مرحله فشار 31.5 MPa | 31.5 | ||
| حداقل فشار قابل حل (MPA) | (به منحنی های مشخصه مراجعه کنید) | ||
| Max.Operating Pressure (MPA) | پورت T (با تنظیم فشار) | 0.2 | |
| بندر T (بدون تنظیم فشار) | 10 | ||
| بندر P | 31.5 | ||
| max.flow (l/min) | مرحله فشار 25 | 10 | |
| مرحله فشار 80 | 3 | ||
| مرحله فشار 180 | 3 | ||
| مرحله فشار 315 | 2 | ||
| درجه آلودگی (میکرومتر) | ≤20 (توصیه 10) | ||
| هیسترزیس (٪) | <1 از حداکثر. فشار قابل حل | ||
| تکرارپذیری (٪) | <0.5 از فشار حداکثر. | ||
| خطی (٪) | 180 ؛ مرحله فشار از 3 تا 18 مگاپاسکال | 1.5 پوند از فشار حداکثر. | |
| 315 ؛ مرحله فشار از 6 تا 31.5MPa | |||
| تنوع معمولی (٪) | دریچه | ± 3 از حداکثر. فشار قابل حل | |
| کنترل برق | ＜ 0.5 | ||
| پاسخ پله 0 تا 100 ٪ (ms) | زمان پاسخ (PMIN-PMAX) | زمان پاسخ (pmax-pmin) | |
| مرحله فشار 2.5 و 18MPa 0 تا 1 | 100 | 50 | |
| مرحله فشار 31.5MPA 0 تا 1 | 150 | 100 | |
| مایع فشار | روغن معدنی (برای مهر و موم NBR) ، استر فسفات (برای مهر و موم FPM) | ||
| دامنه ویسکوزیته (میلی متر2/S) | 2.8 تا 380 | ||
| محدوده دمای مایعات فشار (درجه سانتیگراد) | -20 تا+70 | ||
| موقعیت نصب | اختیاری | ||
| وزن (کیلوگرم) | 4 | ||
| برق | ||||
| تقویت کننده | VT-5003S30 | |||
| ولتاژ عرضه | دی سی | |||
| مقاومت به سیم پیچ (ω) | مقدار سرد در دمای 20 درجه سانتیگراد | 10 | ||
| حداکثر ارزش گرم | 13.9 | |||
| (حالت کار) وظیفه | پیوسته | |||
| دمای مایع فشار (درجه سانتیگراد) | +50 | |||
| ولتاژ تقویت کننده | کاملاً رفت و آمد | 10 ± 24 ٪ | ||
| رفت و آمد سه منبع الکتریکی | 24 تا 35 | |||
| حداکثر مصرف برق (VA) | 50 | |||
| مقاومت در برابر سیم پیچ در دمای 20 درجه سانتیگراد (ω) | 1 | 11 | 111 | |
| 56 | 56 | 112 | ||
| القاء (مبدل) (MH) | 6 تا 8 | |||
| فرکانس نوسان ساز (مبدل) (KHz) | 2.5 | |||
| محافظت از DIN 40 050 | IP65 | |||
ویژگی ها:
▶ هیسترزیس کم
▶ تکرار خوب ،
pontrol کنترل موقعیت حلقه بسته الکتریکی پیش تنش بهار
action فعال شدن سولنوئید متناسب با مبدل موقعیت القایی (تعادل فشار)
▶ دریچه و کنترل الکترونیکی از یک منبع
برنامه:
سوپاپ تسکین فشار متناسب DBETR به طور گسترده در زمینه های مختلف مانند صنعت نور ، ابزار ماشین ، متالورژی و غیره مورد استفاده قرار می گیرد.
دریچه اساساً از یک محفظه (1) ، solenoid متناسب (2) با مبدل موضعی استقرا (3) ، صندلی دریچه (4) و دریچه شیر (5) تشکیل شده است.
فشار با تنظیم مقدار فرمان پتانسیومتر (0 تا 9 ولت) تنظیم می شود. تنظیم مقدار فرمان باعث ایجاد تنش بهار فشرده سازی از طریق کنترل های الکترونیکی و solenoid متناسب می شود (2). تنش بهار فشرده سازی (6) ، یعنی موقعیت صفحه بهار (7) ، توسط مبدل موقعیتی القایی (3) تعیین می شود. هرگونه انحراف از مقدار دستور توسط کنترل موقعیتی حلقه بسته اصلاح می شود.
استفاده از این اصل اثر اصطکاک سولنوئید را از بین می برد.
مزایای:
- هیسترزیس کم
- تکرارپذیری خوب
نمادهای سوپاپ تسکین فشار متناسب DBETR
