بررسی شیر RVP-20: راهنمای عملی برای درک این جزء هیدرولیک

هنگام کار با سیستم های هیدرولیک، کنترل جهت جریان سیال برای ایمنی و کارایی ضروری است. دریچه چک RVP-20 یک قطعه هیدرولیکی روی صفحه است که به گونه ای طراحی شده است که به سیال اجازه می دهد در یک جهت جریان داشته باشد و از جریان برگشتی جلوگیری کند. این راهنما توضیح می دهد که چه چیزی RVP-20 را برای کاربردهای هیدرولیک ارزشمند می کند و چگونه در شرایط واقعی کار می کند.

شیر چک RVP-20 چیست؟

Check Valve RVP-20 یک شیر فنری است که توسط HYDAC، یک شرکت آلمانی متخصص در راه حل های هیدرولیک، تولید می شود. این شیر از یک طرح مخروطی شکل استفاده می کند که هنگامی که سیال سعی می کند به سمت عقب جریان یابد، آب بندی بدون نشتی ایجاد می کند. "20" در نام آن نشان می دهد که اندازه آن برای کاربردهای جریان متوسط ​​است که معادل یک اتصال لوله 1 اینچی در سری -16 است.

دریچه اجازه می دهد تا جریان آزاد از پورت B به پورت A جریان یابد در حالی که جریان معکوس را به طور کامل مسدود می کند. هنگامی که فشار سیال بر نیروی فنر غلبه می کند (معمولاً 0.5 بار)، مخروط به عقب حرکت می کند و به سیال اجازه عبور می دهد. هنگامی که فشار کاهش می یابد یا معکوس می شود، فنر به سرعت مخروط را به سمت صندلی خود به عقب می راند و هر حرکت رو به عقب را متوقف می کند. این عمل مکانیکی ساده بدون نیروی الکتریکی یا کنترل خارجی انجام می شود.

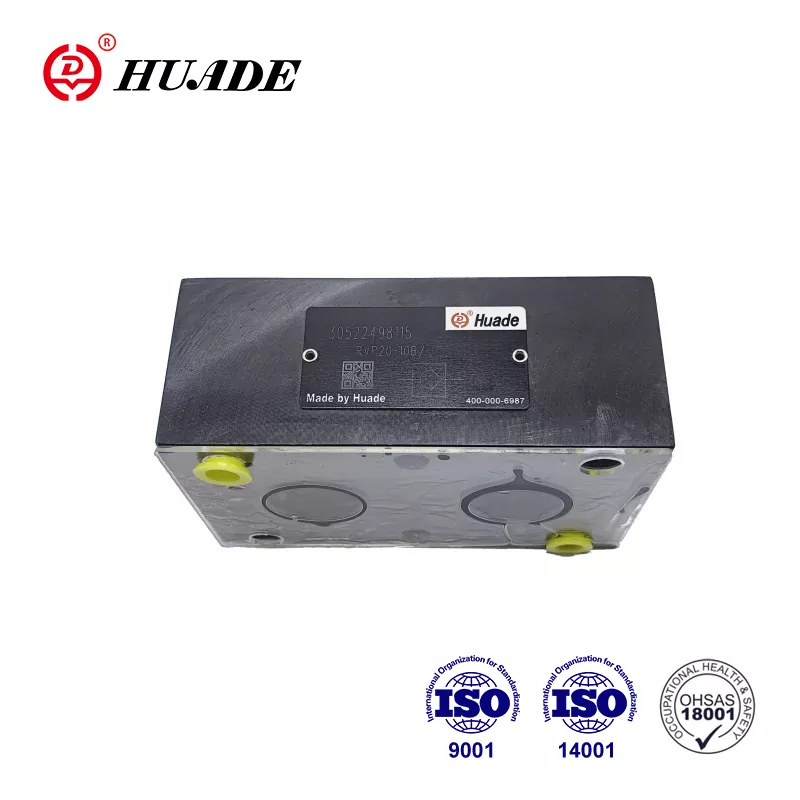

Check Valve RVP-20 تقریباً 3.3 کیلوگرم وزن دارد و دارای طراحی فشرده روی صفحه است که مستقیماً روی بلوک های شیر قرار می گیرد. این سبک نصب باعث صرفه جویی در فضا در مقایسه با شیرهای داخلی می شود و نصب را در مدارهای هیدرولیک پیچیده ساده تر می کند.

مشخصات فنی و عملکرد

شیر چک RVP-20 حداکثر فشار کاری تا 350 بار (5000 psi) را تحمل می کند و تا 350 لیتر در دقیقه (150 گرم در دقیقه) جریان دارد. این مشخصات آن را برای سیستم های هیدرولیک متوسط ​​موجود در تجهیزات ساختمانی و ماشین آلات صنعتی مناسب می کند. این شیر عملکرد خود را در محدوده دمایی 20- تا 80+ درجه سانتیگراد حفظ می کند و اکثر محیط های کاری را پوشش می دهد.

فشار ترک برای دریچه چک استاندارد RVP-20 0.5 بار است، به این معنی که سیال برای باز کردن دریچه برای جریان رو به جلو، تنها به حداقل فشار نیاز دارد. نسخه های سفارشی با فشار ترک خوردگی 1 بار یا بالاتر زمانی در دسترس هستند که برنامه ها به مقاومت بیشتری در برابر باز شدن نیاز دارند. افت فشار در سرتاسر شیر با سرعت جریان افزایش می‌یابد - در 200 لیتر در دقیقه، انتظار افت فشار حدود 2 بار را دارید، در حالی که در حداکثر جریان 350 لیتر در دقیقه، افت فشار می‌تواند به 4 تا 8 بار برسد.

بدنه دریچه از فولاد فسفاته با گزینه هایی برای پوشش روی تشکیل شده است، در حالی که مخروط و نشیمنگاه برای دوام از فولاد سخت شده و آسیاب شده ساخته شده اند. مهر و موم FKM مقاومت شیمیایی را ایجاد می کند و با سیالات هیدرولیک روغن معدنی با ویسکوزیته بین 2.8 تا 800 میلی متر مربع در ثانیه کار می کند. طراحی از استانداردهای DIN ISO 1219 پیروی می کند و با روغن های معدنی مطابق با مشخصات DIN 51524 تست شده است.

نحوه عملکرد شیر چک RVP-20

درک عملکرد Check Valve RVP-20 به توضیح اینکه چرا در سیستم های هیدرولیک موثر است کمک می کند. این سوپاپ حاوی یک مخروط فنری است که روی صندلی ماشینکاری شده دقیق قرار می گیرد. در حالت بسته، فنر این مخروط را محکم در برابر نشیمنگاه نگه می‌دارد و یک مهر و موم فلز به فلز ایجاد می‌کند که از عبور مایع به عقب جلوگیری می‌کند.

هنگامی که سیال از پورت B با فشار کافی وارد می شود، به سطح مخروط فشار وارد می کند. هنگامی که فشار از نیروی فنر فراتر رفت، مخروط به سمت عقب حرکت می کند و مسیری را برای جریان سیال به سمت پورت A باز می کند. مخروط تا زمانی که فشار رو به جلو ادامه دارد باز می ماند. در این حالت باز، Check Valve RVP-20 مقاومت نسبتاً کمی ایجاد می کند و امکان حرکت موثر سیال را در سیستم فراهم می کند.

اگر فشار یکسان شود یا معکوس شود، فنر فورا مخروط را به حالت بسته خود برمی گرداند. این بسته شدن سریع از جریان برگشتی جلوگیری می کند و از اجزای بالادست در برابر افزایش فشار یا چرخش معکوس محافظت می کند. طراحی مخروطی تضمین می‌کند که هر بار بدون نیاز به تنظیم یا نگهداری مکانیسم بسته شدن، صندلی‌های سوپاپ به درستی قرار می‌گیرد.

ابعاد نصب و نصب

Check Valve RVP-20 از یک الگوی نصب صفحه استاندارد استفاده می کند که متناسب با پیکربندی پورت SAE، BSPP و NPTF است. صفحه نصب 76.5 میلی متر عرض دارد و پورت هایی با فاصله 60 میلی متر از یکدیگر قرار دارند. طول کلی شیر 133 میلی متر و ارتفاع پایه آن 127 میلی متر است. این ابعاد جمع و جور به Check Valve RVP-20 اجازه می دهد تا در فضاهای تنگ در منیفولدهای هیدرولیک قرار گیرد.

برای نصب نیاز به پیچ و مهره های M10 با گشتاور 20 تا 30 نیوتن متر است. سطح نصب باید دارای زبری 0.8 میکرومتر یا صاف تر باشد تا از آب بندی مناسب اطمینان حاصل شود. این شیر را می توان در هر جهتی بدون تأثیر بر عملکرد نصب کرد و به طراحان در هنگام ایجاد مدارهای هیدرولیک انعطاف پذیری می دهد. رزوه های پورت 16 میلی متر عمق دارند و ضخامت فلنج 19 میلی متر است.

هنگام نصب Check Valve RVP-20، بررسی کنید که جهت جریان با علامت فلش روی بدنه شیر مطابقت داشته باشد. پورت B باید به منبع فشار متصل شود، در حالی که پورت A به مدار محافظت شده متصل می شود. استفاده از درجه صحیح پیچ (10.9 یا بالاتر) از خرابی بست در زیر لرزش و چرخه فشار جلوگیری می کند.

کاربردهای رایج برای چک ولو RVP-20

ماشین آلات متحرک یک منطقه کاربردی اصلی برای Check Valve RVP-20 است. بیل مکانیکی از این شیرها در خروجی پمپ های هیدرولیک برای حفظ فشار برگشتی و جلوگیری از افزایش فشار در هنگام توقف ناگهانی حرکت بوم استفاده می کند. غلتک ها و کمپکتورها از توانایی سوپاپ در جداسازی مدارهای هیدرولیک سود می برند و ایمنی را در حین کارکرد تجهیزات بهبود می بخشند.

سیستم‌های اتوماسیون صنعتی برای قفل کردن سیلندر و نگهداری فشار به Check Valve RVP-20 متکی هستند. ماشین‌های قالب‌گیری تزریقی از این شیرها برای اطمینان از فشار تزریق پایدار استفاده می‌کنند که طبق گزارش‌های میدانی، ایرادات و زمان خرابی را 20 تا 30 درصد کاهش می‌دهد. سیستم های هیدرولیک خط مونتاژ از شیرها برای جلوگیری از حرکت ناخواسته در هنگام کاهش فشار مدارها استفاده می کنند.

کاربردهای دریایی و دریایی از مواد مقاوم در برابر خوردگی و آب بندی قابل اعتماد Check Valve RVP-20 بهره می برند. محرک‌های سوپاپ در کشتی‌ها و سکوهای نفتی از این سوپاپ‌ها برای جداسازی جهت استفاده می‌کنند. سیستم‌های روغن‌کاری فشار بالا و وسایل گیره هیدرولیک نیز RVP-20 را در خود جای داده‌اند که در آن جلوگیری از جریان برگشتی برای یکپارچگی سیستم بسیار مهم است.

این شیر در کاربردهای چرخه با فرکانس پایین تا متوسط ​​بهترین عملکرد را دارد. برای سیستم هایی با کارکرد ثابت با فرکانس بالا، باز و بسته شدن مکرر می تواند سایش مخروط و سطوح صندلی را تسریع کند. در چنین مواردی، در نظر گرفتن طرح های جایگزین شیر یا فواصل نگهداری مکرر اهمیت می یابد.

عمر نگهداری و سرویس

Check Valve RVP-20 به حداقل تعمیر و نگهداری در شرایط عملیاتی عادی نیاز دارد. HYDAC میانگین زمان خرابی (MTTF_d) را در شرایط ایده‌آل 150 سال ارزیابی می‌کند، اگرچه طول عمر واقعی به شدت به تمیزی سیال و محیط عملیاتی بستگی دارد. بازرسی یا بررسی سالانه هر 1000 ساعت کار به شناسایی سایش قبل از وقوع خرابی کمک می کند.

وظایف اصلی تعمیر و نگهداری شامل بازرسی مهر و موم برای آسیب یا خرابی و نظارت بر افت فشار در سراسر شیر است. اگر افت فشار بیش از 10 درصد از اندازه گیری های پایه افزایش یابد، سایش داخلی یا آلودگی ممکن است بر عملکرد تأثیر بگذارد. کیت های تعویض مهر و موم (شماره قطعه 555094) برای سرویس دوره ای موجود است.

هنگام تعمیر شیر چک RVP-20، مدار هیدرولیک را کاملاً ایزوله کنید و قبل از برداشتن شیر تمام فشار را کاهش دهید. پس از مونتاژ مجدد، آزمایش نشتی را با 1.5 برابر فشار کاری انجام دهید تا یکپارچگی مهر و موم را تأیید کنید. حفظ فیلتراسیون مناسب سیال (20 میکرومتر یا ریزتر) با جلوگیری از آسیب رساندن ذرات ساینده به سطوح آب بندی، عمر شیر را به میزان قابل توجهی افزایش می دهد.

تمیز نگه داشتن سیال هیدرولیک و در محدوده ویسکوزیته مشخص شده از اکثر مشکلات رایج در والو RVP-20 جلوگیری می کند. آلودگی باعث حدود 80% خرابی قطعات هیدرولیک می شود، بنابراین سرمایه گذاری در فیلتراسیون با کیفیت و تجزیه و تحلیل منظم سیالات از طریق طولانی شدن عمر قطعات و کاهش زمان خرابی نتیجه می دهد.

مقایسه شیر چک RVP-20 با مدل های مشابه

در سری HYDAC RV/RVP، شیر چک RVP-20 بین مدل های کوچکتر و بزرگتر قرار می گیرد. جریان RVP-16 تا 200 لیتر در دقیقه و وزن آن 2.1 کیلوگرم است که آن را برای کاربردهای سبک تر مناسب می کند. RVP-25 ظرفیت را به 550 لیتر در دقیقه افزایش می دهد اما وزن آن 5.8 کیلوگرم است که برای سیستم های صنعتی سنگین مناسب تر است. هر سه مدل دارای امتیاز حداکثر فشار 350 بار و محدوده دمایی یکسانی هستند.

سایر تولید کنندگان محصولات رقیب با مشخصات مشابه را ارائه می دهند. سری S 20 Bosch Rexroth ویژگی های ایمنی یکپارچه و گزینه های نظارت الکتریکی را با درجه بندی فشار تا 315 بار و ظرفیت جریان تا 450 لیتر در دقیقه ارائه می دهد. سری PV پارکر هانیفین بر مواد کامپوزیت سبک وزن برای کاربردهای هوافضا تاکید دارد که 350 بار و 300 لیتر در دقیقه را تحمل می کند.

شیرهای سری Danfoss CSV دارای مقاومت در برابر خوردگی و فشار بالاتر (420 بار) مناسب برای تجهیزات کشاورزی هستند. سری HAWE Hydraulik BC طرح های فوق العاده فشرده را برای سازندگان ماشین آلات آلمانی با فشار 350 بار و دبی 320 لیتر در دقیقه ارائه می دهد. Check Valve RVP-20 به دلیل قابلیت اطمینان اثبات شده، طراحی بدون نشتی و سهولت ادغام با سیستم های HYDAC موجود رقابتی باقی می ماند.

خرید و در دسترس بودن

شیر چک RVP-20 دارای شماره قطعه استاندارد 705937 از HYDAC است. خرید از طریق توزیع کنندگان مجاز تضمین کننده قطعات اصلی و پشتیبانی فنی است. توزیع کنندگان عمده شامل ValinOnline و Leader Hydraulics هستند که شیر و کیت های آب بندی مربوطه را ذخیره می کنند. زمان تحویل بسته به منطقه متفاوت است، اما معمولاً از در دسترس بودن فوری تا 2 تا 4 هفته برای تنظیمات استاندارد متغیر است.

نسخه های سفارشی Check Valve RVP-20 با فشارهای مختلف ترک خوردگی یا مهر و موم های خاص نیاز به زمان طولانی تری دارند، معمولاً 6-8 هفته. هنگام سفارش مشخصات سفارشی، سیستم مورد نیاز کامل از جمله فشار کاری، سرعت جریان، نوع سیال و محدوده دما را ارائه دهید. این اطلاعات به مهندسان HYDAC کمک می کند تا پیکربندی بهینه را توصیه کنند.

واحدهای بازیابی شده یا استفاده شده Check Valve RVP-20 در بازارهای ثانویه مانند eBay، اغلب با قیمت‌های پایین‌تر ظاهر می‌شوند. با این حال، خرید قطعات هیدرولیک مستعمل خطراتی از جمله سابقه سرویس ناشناخته و سایش داخلی بالقوه را به همراه دارد. اگر محدودیت هزینه ایجاب می کند که شیرهای استفاده شده را در نظر بگیرید، فقط از فروشندگانی با شهرت تایید شده خرید کنید و اسناد تست فشار را درخواست کنید.

بهترین روش‌ها برای یکپارچه‌سازی سوپاپ RVP-20

ادغام موفقیت آمیز Check Valve RVP-20 با طراحی مناسب سیستم شروع می شود. نرخ جریان واقعی و افت فشار را محاسبه کنید تا مطمئن شوید که شیر مقاومت بیش از حد در مدار ایجاد نمی کند. دریچه زمانی بهترین عملکرد را دارد که جریان کمتر از 80 درصد حداکثر ظرفیت باشد و حاشیه برای افزایش فشار و تغییرات دما فراهم می کند.

در سیستم هایی که ممکن است حباب هوا رخ دهد، یک فیلتر هواگیری یا هواگیری نصب کنید. هوای محبوس می‌تواند مانع از بسته شدن صحیح شیر چک RVP-20 شود و ممکن است به مرور زمان باعث آسیب کاویتاسیون شود. قرار دادن دریچه برای بالا آمدن و خروج حباب های هوا باعث بهبود عملکرد و طول عمر می شود.

هنگام استفاده از چندین واحد Check Valve RVP-20 در مدارهای موازی، از توزیع متعادل جریان اطمینان حاصل کنید. تغییرات جزئی در فشار ترک بین دریچه ها می تواند باعث بارگذاری ناهموار شده و کارایی آرایش موازی را کاهش دهد. استفاده از مجموعه‌های همسان از همان دسته تولید را برای کاربردهای حیاتی در نظر بگیرید.

در هنگام راه‌اندازی و راه‌اندازی اولیه سیستم، شیر چک RVP-20 را کنترل کنید. مراقب صدای غیرمعمول، گرمای بیش از حد، یا خوانش فشار غیرمنتظره باشید که ممکن است مشکلات نصب یا شرایط عملیاتی ناسازگار را نشان دهد. تشخیص زودهنگام مشکلات از آسیب به شیر و سایر اجزای سیستم جلوگیری می کند.

درک محدودیت ها و ملاحظات

در حالی که Check Valve RVP-20 در بسیاری از کاربردها برتر است، شناخت محدودیت های آن از کاربرد نادرست جلوگیری می کند. دریچه برای دوچرخه سواری با فرکانس بالا که در آن مخروط بارها در دقیقه باز و بسته می شود، طراحی نشده است. چنین عملیاتی سایش را تسریع می کند و ممکن است باعث خرابی زودرس شود. برای کاربردهای با فرکانس بالا، شیرهای چک یا شیرهای کارتریجی که برای سرویس دینامیکی طراحی شده اند را در نظر بگیرید.

طراحی فنری به این معنی است که Check Valve RVP-20 همیشه مقداری افت فشار در طول جریان رو به جلو ایجاد می کند. در مدارهایی که حداقل مقاومت حیاتی است، این مشخصه باید در اندازه پمپ و محاسبات راندمان سیستم لحاظ شود. در حداکثر جریان، افت فشار می تواند به 8 بار برسد که به گرما و انرژی هدر رفته تبدیل می شود.

جریان معکوس هنگامی که شیر به درستی کار می کند نشتی ایجاد نمی کند، اما آلودگی یا سایش می تواند آب بندی را به خطر بیندازد. سیستم هایی که برای ایمنی به نشت صفر مطلق نیاز دارند ممکن است به دریچه های اضافی یا فناوری های آب بندی جایگزین نیاز داشته باشند. آزمایش منظم تأیید می کند که آب بندی معکوس در طول عمر شیر موثر باقی می ماند.

Check Valve RVP-20 عملکرد کاملاً مکانیکی را بدون بازخورد موقعیت یا قابلیت تنظیم در حین کار ارائه می دهد. کاربردهایی که به فشار ترک متغیر یا کنترل از راه دور نیاز دارند به انواع مختلف شیر نیاز دارند. درک این ویژگی های اساسی به تطبیق شیر با کاربردهای مناسب کمک می کند.

نتیجه گیری

Check Valve RVP-20 به عنوان یک راه حل قابل اعتماد برای جلوگیری از جریان برگشتی در سیستم های هیدرولیک که در فشارهای تا 350 بار با دبی 350 لیتر در دقیقه کار می کنند، عمل می کند. طراحی مخروطی فنری آن باعث ایجاد آب بندی معکوس بدون نشتی می شود و در عین حال افت فشار رو به جلو پایین را حفظ می کند. فرمت نصب صفحه فشرده نصب را در بلوک های شیر و منیفولدها ساده می کند.

این شیر در ماشین آلات متحرک، اتوماسیون صنعتی و هیدرولیک دریایی که در آن کنترل جهت برای ایمنی و کارایی اهمیت دارد، کاربرد گسترده ای پیدا می کند. با نصب مناسب، تمیزی سیال و بازرسی دوره ای، Check Valve RVP-20 چندین سال خدمات بدون مشکل را ارائه می دهد. طراحی استاندارد و در دسترس بودن گسترده آن را به گزینه ای عملی برای سیستم های جدید و کاربردهای جایگزین تبدیل می کند.

هنگام انتخاب شیر چک برای کاربردهای هیدرولیک، شیر چک RVP-20 را برای مدارهای با کار متوسط ​​که نیاز به جلوگیری از جریان برگشت قابل اعتماد دارند، در نظر بگیرید. مشخصات شیر ​​را با نیازهای سیستم خود مطابقت دهید، دستورالعمل‌های نصب را دنبال کنید و شرایط سیال مناسب را برای عملکرد بهینه و طول عمر حفظ کنید.
