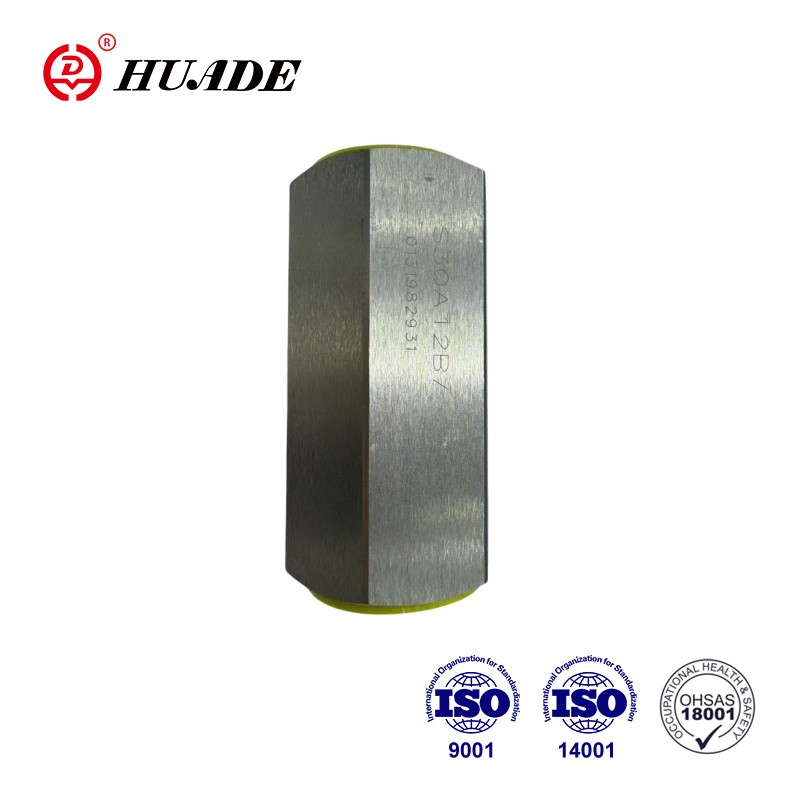

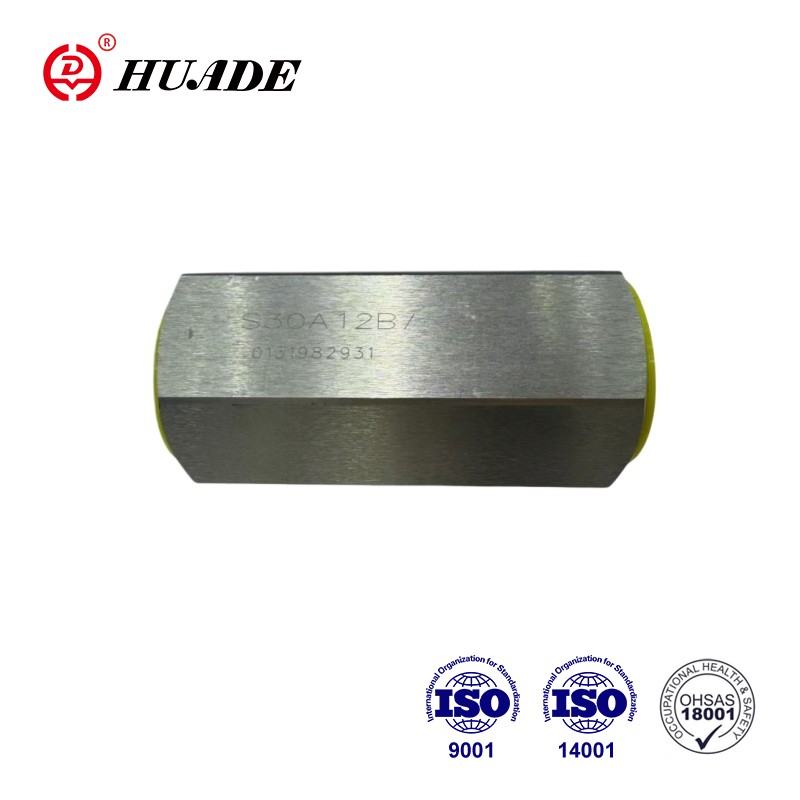

شیر چک گالوانیزه نوع S یک ساختار اتصال رزوه ای است. شیر چک نوع S دارای 7 سایز از سایز 6 تا سایز 30 است. وظیفه آن ترجیحاً بسته شدن جریان بدون نشتی در یک جهت و اجازه جریان آزاد در جهت مخالف است. این شیر چک گالوانیزه S30A12B قابل استفاده در صنایع نظامی می باشد. قابل استفاده در صنایع نظامی
|
سیال تحت فشار |
روغن های معدنی یا استر فسفات |
|
محدوده دمای سیال تحت فشار (℃) |
-30+80 |
|
محدوده ویسکوزیته (mm2/s) |
2.8 ~ 500 |
|
حداکثر فشار عملیاتی (Mpa) |
31.5 |
|
فشار ترک خوردگی (Mpa) |
منحنی های مشخصه را ببینید |
|
حداکثر جریان (L/min) |
حداکثر 450 لیتر در دقیقه |
ویژگی ها:
▶ برای اتصال رزوه ای (رزوه دار)
▶ مسدود کردن بدون نشتی در یک جهت
▶ فشار ترک خوردگی مختلف، اختیاری
کاربرد:
برای کاربردهای صنعتی: شیر چک نوع S عمدتا در خروجی پمپ به عنوان شیر فشار برگشتی و شیر بای پس استفاده می شود.
حرکت پاپت که بر روی قطر بیرونی آن هدایت می شود، توسط یک توقف مکانیکی محدود می شود. فنر فشرده سازی داخلی از حرکت بسته شدن پشتیبانی می کند. علاوه بر این، فنر فشاری، پاپپت را در موقعیت بسته نگه می دارد، حتی زمانی که جریانی از شیر وجود ندارد.
نماد
نمودار ساختار
بسته از شیر چک گالوانیزه نوع S
