هنگامی که با سیستم های هیدرولیک کار می کنید، درک هر جزء مهم است. Check Valve RVP 30 به عنوان یک راه حل قابل اعتماد برای کنترل جریان سیال در یک جهت برجسته است. این شیر چک هیدرولیک ساخت HYDAC به یک انتخاب استاندارد در کاربردهای صنعتی و ماشین آلات متحرک تبدیل شده است.
شیر چک RVP 30 چیست؟
شیر کنترل RVP 30 یک شیر کنترل جهتی منیفولد است که برای سیستم های روغن هیدرولیک طراحی شده است. این اجازه می دهد تا سیال آزادانه از پورت B به پورت A جریان یابد در حالی که به طور کامل هرگونه جریان معکوس را مسدود می کند. این کنترل جریان یک طرفه در بسیاری از کاربردهای هیدرولیکی که جلوگیری از جریان برگشتی از پمپ ها محافظت می کند و فشار سیستم را حفظ می کند ضروری است.
RVP 30 از یک طرح فنری ساخته شده از فولاد سخت شده استفاده می کند. هنگامی که فشار سیال از درگاه B از نیروی فنر بیشتر شود، دریچه باز می شود و به سیال اجازه عبور می دهد. هنگامی که فشار کاهش می یابد یا سعی می کند جهت خود را معکوس کند، فنر پاپت را به سمت صندلی عقب می راند و یک مهر و موم فلز به فلز ایجاد می کند که از هرگونه نشتی جلوگیری می کند.
این شیر چک از استانداردهای DIN ISO 1219 پیروی می کند و به طور خاص برای نصب مستقیم بر روی منیفولدهای هیدرولیک یا صفحات نصب طراحی شده است. طراحی جمع و جور باعث صرفه جویی در فضا در مقایسه با شیرهای چک داخلی می شود و RVP 30 را برای سیستم هایی که فضای نصب محدود است ایده آل می کند.
مشخصات فنی مهم
Check Valve RVP 30 شرایط سخت را با مشخصاتی که نیازهای صنعتی را برآورده می کند، کنترل می کند. این شیر با حداکثر فشار کاری 350 بار کار می کند که تقریباً برابر با 5000 psi است. این درجه بندی فشار باعث می شود RVP 30 برای مدارهای هیدرولیک فشار بالا که معمولاً در تجهیزات سنگین یافت می شوند مناسب باشد.
ظرفیت جریان به 600 لیتر در دقیقه یا حدود 150 گالن در دقیقه می رسد. این دبی بالا به این معنی است که Check Valve RVP 30 می تواند حجم قابل توجهی سیال را بدون ایجاد افت فشار بیش از حد تحمل کند. فشار استاندارد ترک 0.5 بار است، اگرچه بسته به نیاز برنامه گزینه هایی برای 0.05 تا 4.5 bar وجود دارد. فشارهای ترک خوردگی کمتر به شیر اجازه می دهد تا راحت تر باز شود، در حالی که تنظیمات بالاتر آب بندی بهتری در برابر جریان برگشتی ایجاد می کند.
بدنه شیر از فولاد کربنی با روکش فسفات یا روی برای مقاومت در برابر خوردگی ساخته شده است. خود پاپت از فولاد سخت شده و صیقلی برای دوام استفاده می کند. مهر و موم استاندارد فلوئوروالاستومر FKM است که دماهای منفی 20 درجه سانتیگراد تا مثبت 80 درجه سانتیگراد را کنترل می کند. برخی از نسخه ها محدوده پایین تر را تا منفی 30 درجه سانتیگراد افزایش می دهند.
RVP 30 حدود 10.3 کیلوگرم وزن دارد و از طریق پورت های رزوه ای با اندازه اتصالات 1.5 اینچی NPTF، BSPP یا SAE O-ring متصل می شود. الگوی نصب از چهار پیچ استفاده می کند و می تواند در هر جهتی بدون تأثیر بر عملکرد نصب شود.
چگونه دریچه چک RVP 30 در برنامه های واقعی کار می کند
درک محل قرارگیری Check Valve RVP 30 به روشن شدن ارزش آن کمک می کند. یکی از کاربردهای رایج محافظت از پمپ است. هنگامی که یک پمپ هیدرولیک خاموش می شود، سیال می تواند سعی کند از طریق پمپ به سمت عقب جریان یابد. این جریان معکوس می تواند به اجزای پمپ آسیب برساند یا فشار سیستم را به طور ناگهانی کاهش دهد. نصب RVP 30 در خروجی پمپ از این جریان برگشتی جلوگیری می کند و از پمپ در برابر آسیب محافظت می کند.
مدارهای آکومولاتور نیز از Check Valve RVP 30 بهره می برند. آکومولاتورها سیال تحت فشار را برای آزادسازی سریع در صورت نیاز ذخیره می کنند. شیر چک با جلوگیری از برگشت سیال به سیستم اصلی در هنگام کاهش فشار، فشار را در آکومولاتور حفظ می کند. این انرژی ذخیره شده را برای چرخه کاری بعدی در دسترس نگه می دارد.
ماشین آلات متحرک مانند بیل مکانیکی و لودر از RVP 30 در سراسر سیستم های هیدرولیک خود استفاده می کنند. این ماشین ها در شرایط سخت با ارتعاش ثابت و بارهای متفاوت کار می کنند. مهر و موم فلز به فلز شیر برگشتی حتی زمانی که قطعات در هنگام استفاده زیاد گرم می شوند، نشت صفر را حفظ می کند. این قابلیت اطمینان در مقایسه با سیستم هایی که از شیرهای بازرسی با کیفیت پایین تر استفاده می کنند، زمان خرابی را بین 20 تا 30 درصد کاهش می دهد.
خطوط تولید تولید شامل Check Valve RVP 30 در پرس ها، ماشین های قالب گیری تزریقی و تجهیزات مونتاژ خودکار است. زمان پاسخ سریع شیر و افت فشار کم به این سیستم ها کمک می کند تا بدون اتلاف انرژی به آرامی کار کنند. همان اصول در سیستم های کنترل زمین توربین بادی و تجهیزات دریایی که قابلیت اطمینان آنها به خطر نمی افتد، اعمال می شود.
ویژگی های افت فشار
هر شیر مقداری مقاومت در برابر جریان ایجاد می کند که به صورت افت فشار نشان داده می شود. Check Valve RVP 30 این اتلاف انرژی را از طریق طراحی داخلی ساده خود به حداقل می رساند. با سرعت 100 لیتر در دقیقه، افت فشار حدود 0.5 بار است. این مقدار تقریباً به 1.2 بار در 200 لیتر در دقیقه افزایش می یابد و در حداکثر دبی 600 لیتر در دقیقه به حدود 4.8 بار می رسد.
این مقادیر افت فشار برای یک شیر چک با این اندازه و ظرفیت نسبتاً کم است. افت فشار کمتر به معنای هدر رفت انرژی کمتر به عنوان گرما و عملکرد کارآمدتر سیستم است. رابطه بین سرعت جریان و افت فشار خطی نیست و افت فشار به دلیل تلاطم و اصطکاک در دبی‌های بالاتر با سرعت بیشتری افزایش می‌یابد.
طراحان سیستم می توانند از این ارقام افت فشار برای محاسبه تلفات کل سیستم و اندازه پمپ ها به طور مناسب استفاده کنند. Check Valve RVP 30 حداقل به ناکارآمدی کلی سیستم کمک می کند، که هنگام بهینه سازی مصرف انرژی در تاسیسات صنعتی بزرگ اهمیت دارد.
مقایسه RVP 30 با گزینه های جایگزین
بازار دریچه های هیدرولیک گزینه های بسیاری از شیرهای چک را ارائه می دهد. Check Valve RVP 30 در درجه اول بر روی قابلیت اطمینان و عملکرد به جای قیمت رقابت می کند. Bosch Rexroth دریچه‌های مشابهی را تولید می‌کند که برای فشار و جریان قابل مقایسه هستند، گاهی اوقات با قابلیت‌های نظارت الکترونیکی که برای سیستم‌های خودکار جذاب است. پارکر هانیفین سوپاپ‌هایی را ارائه می‌کند که کمی سبک‌تر هستند و ادغام آنها در طرح‌های فشرده آسان‌تر است.

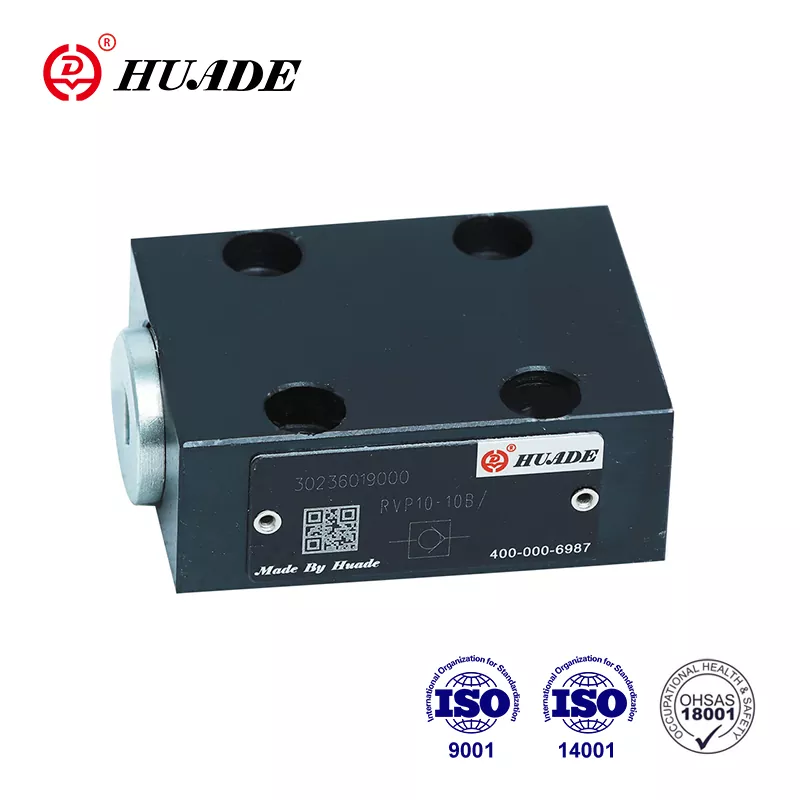

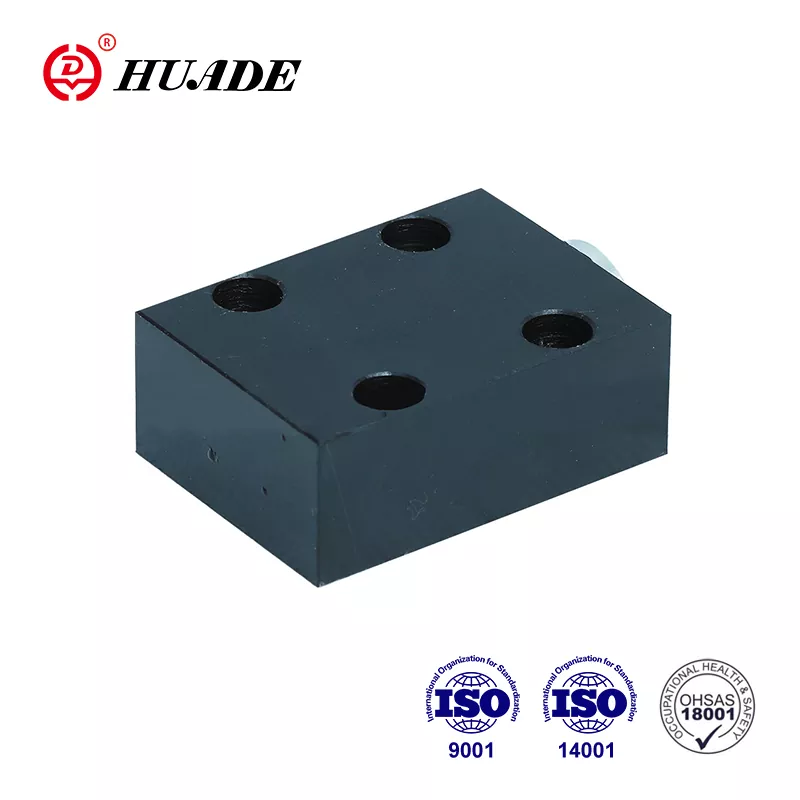

تولیدکنندگان چینی مانند Huade شیرهای بازرسی مطابق با مشخصات RVP 30 را با قیمت 30 تا 50 درصد کمتر تولید می کنند. این جایگزین‌ها استانداردهای گواهی ISO را برآورده می‌کنند و در برنامه‌هایی که محدودیت‌های بودجه بیشتر از میراث برند مهم است، به خوبی کار می‌کنند. این مبادله معمولاً شامل پشتیبانی فنی کمتر جامع و عمر سرویس بالقوه کوتاه‌تر تحت شرایط شدید است.
شیرهای چک Eaton Vickers سازگاری خوبی با اجزای استاندارد SAE ارائه می دهند و در دسترس بودن گسترده را از طریق شبکه های توزیع حفظ می کنند. Check Valve RVP 30 خود را از طریق دقت مهندسی HYDAC و محاسبه میانگین زمان شکست 150 ساله متمایز می کند. این پیش بینی طول عمر از آزمایش گسترده و داده های میدانی از هزاران تاسیسات ناشی می شود.
برای کاربردهایی که نیاز به قابلیت اطمینان مطلق دارند، مانند سکوهای نفتی در دریا یا فرآیندهای تولید حیاتی، RVP 30 قیمت گذاری عالی خود را توجیه می کند. برای استفاده صنعتی عمومی با دسترسی منظم به تعمیر و نگهداری، جایگزین‌های ارزان‌تر ممکن است عملکرد کافی را ارائه دهند.
دستورالعمل های نصب
نصب صحیح تضمین می کند که Check Valve RVP 30 مطابق طراحی عمل می کند. سطح نصب باید در عرض 0.01 میلی‌متر در 100 میلی‌متر مسطح و صاف تا سطح 0.8 میکرومتر یا بهتر باشد. این مشخصات از نشتی در اطراف بدنه شیر جلوگیری می کند و توزیع یکنواخت بار در پیچ های نصب را تضمین می کند.
نوع رشته باید با اتصالات سیستم، اعم از NPTF، BSPP، یا SAE مطابقت داشته باشد. استفاده از استاندارد نخ اشتباه می تواند باعث ایجاد رزوه متقاطع یا آب بندی نامناسب شود. از درزگیر رزوه ای مناسب برای سیستم های هیدرولیک استفاده کنید و از محصولاتی که می توانند سیال را آلوده یا تحت فشار تخریب کنند، اجتناب کنید.
پیچ های نصب باید درجه 10.9 یا معادل آن باشند و به صورت متقاطع با مقادیر گشتاور مشخص شده در دفترچه راهنمای نصب HYDAC سفت شوند. سفت شدن ناهموار می تواند سطح نصب را منحرف کند و مسیرهای نشتی ایجاد کند. شیر چک RVP 30 را می توان در هر جهتی نصب کرد زیرا از فشار فنر به جای نیروی جاذبه برای آب بندی استفاده می کند.
فیلتراسیون بالادست برای طول عمر شیر بسیار مهم است. این سیستم باید ذرات را تا 20 میکرومتر یا کوچکتر فیلتر کند تا سطح پاکیزگی ISO 4406 21/19/16 مشخص شده برای RVP 30 را برآورده کند. آلودگی علت اصلی خرابی سوپاپ برگشت است، با ذرات از آب بندی مناسب یا نمره دادن به سطوح آب بندی.
پس از نصب، تمام هوای سیستم را قبل از اعمال فشار کامل تخلیه کنید. هوای به دام افتاده می تواند باعث عملکرد نامنظم دریچه و صدای بیش از حد شود. شیر چک را با فشار دادن از هر دو جهت تست کنید تا اطمینان حاصل کنید که آزادانه در جهت جلو باز می شود و کاملاً در برابر جریان معکوس آب بندی می شود.
تعمیر و نگهداری و عیب یابی
دریچه چک RVP 30 به حداقل تعمیر و نگهداری نیاز دارد که طبق مشخصات کار کند. فواصل بازرسی 1000 تا 2000 ساعت کاری برای کاربردهای صنعتی معمول است. در طول بازرسی، نشتی خارجی در اطراف بدنه شیر و سطح نصب را بررسی کنید. هر گونه نشتی قابل مشاهده نشان دهنده سایش مهر و موم یا نصب نادرست است.
آزمایش فشار ترک به طور دوره ای تأیید می کند که فنر ضعیف نشده است یا پاپت فرسوده نشده است. اگر فشار ترک به میزان قابل توجهی افزایش یافته باشد، ممکن است آلودگی داخلی مانع از باز شدن کامل شیر شود. اگر فشار ترک کاهش یافته باشد، ممکن است خستگی فنر یا تخریب مهر و موم رخ دهد.
رایج ترین مشکل دریچه چک RVP 30 چسبیدن پاپت است که در آن سوپاپ به درستی باز یا بسته نمی شود. این معمولاً ناشی از آلودگی بین پاپت و صندلی است. شستشوی سیستم با مایع هیدرولیک تمیز اغلب چسبندگی جزئی را برطرف می کند. آلودگی شدید نیاز به جداسازی و تمیز کردن سوپاپ یا تعویض کیت آب بندی دارد.
HYDAC کیت های مهر و موم را به طور خاص برای RVP 30 ارائه می دهد، از جمله تمام حلقه های O و حلقه های پشتیبان. تعویض مهر و موم معمولاً کمتر از یک ساعت با ابزارهای دستی اولیه طول می کشد. شماره قطعه کیت سیل برای مهرهای FKM SEAL KIT 30FKM است. همیشه از کیت های آب بندی HYDAC اصلی یا معادل های تایید شده برای حفظ عملکرد شیر استفاده کنید.
کارکردن دریچه چک RVP 30 فراتر از محدوده دمایی آن می تواند به آب بندی ها آسیب برساند و باعث نشتی شود. مهر و موم FKM اکثر کاربردهای هیدرولیک روغن معدنی را انجام می دهد، اما سیالات ناسازگار مانند روغن های مصنوعی خاص ممکن است به جای آن به مهر و موم NBR نیاز داشته باشند. همیشه سازگاری سیال را قبل از نصب بررسی کنید.
شیر چک RVP 30 را از کجا بخریم
گزینه های خرید برای Check Valve RVP 30 شامل توزیع کنندگان مجاز و تامین کنندگان آنلاین است. وب سایت رسمی HYDAC سفارش مستقیم مدل RVP-30-01.X را با تحویل 2 تا 4 هفته در سراسر جهان ارائه می دهد. این امر اجزای معتبر را با ضمانت کامل سازنده و دسترسی به پشتیبانی فنی تضمین می کند.
تامین کنندگان صنعتی مانند MROstop و Motion Industries، Check Valve RVP 30 را با قیمتی در حدود 600 تا 850 دلار آمریکا برای پیکربندی های استاندارد عرضه می کنند. این توزیع کنندگان اغلب موجودی را برای حمل و نقل فوری نگهداری می کنند، که در صورت نیاز سریع به شیرهای جایگزین برای به حداقل رساندن زمان خرابی کمک می کند.
بازارهای آنلاین از جمله eBay شیرهای جدید RVP 30 را از فروشندگان مختلف فهرست می کنند. قیمت ها از حدود 593 تا 857 دلار بسته به فروشنده و پیکربندی مدل خاص متغیر است. برنامه‌های محافظت از خریدار هنگام خرید از طریق این کانال‌ها خطر را کاهش می‌دهند، اگرچه تأیید اعتبار فروشنده همچنان مهم است.
برای مشتریانی که گزینه‌های هزینه را در نظر می‌گیرند، علی‌بابا خریداران را با تولیدکنندگانی مانند Huade که شیرهای بازرسی سازگار با RVP 30 تولید می‌کنند، مرتبط می‌کند. قیمت ها معمولاً 30 تا 50 درصد کمتر از نمونه های اصلی HYDAC با حداقل تعداد سفارش 1 تا 10 قطعه است. زمان تحویل 1 تا 2 هفته و گارانتی یک ساله استاندارد است. رمزگذاری پرداخت SSL از تراکنش ها محافظت می کند.
هنگام مقایسه منابع، هزینه کل از جمله حمل و نقل، شرایط گارانتی و در دسترس بودن پشتیبانی فنی را در نظر بگیرید. Check Valve RVP 30 از کانال های مجاز شامل مستندات، فایل های CAD برای طراحی سیستم و دسترسی به مهندسان HYDAC برای سوالات برنامه است. این خدمات ارزشی فراتر از خود مؤلفه می‌افزاید.
ملاحظات اقتصادی
شیر چک RVP 30 نشان دهنده یک سرمایه گذاری متوسط در یک سیستم هیدرولیک کامل است. قیمت معمولی 500 تا 800 یورو آن را به عنوان یک جزء برتر در مقایسه با گزینه های اقتصادی قرار می دهد. این هزینه با عمر طولانی شیر و عملکرد نشتی صفر توجیه می شود که باعث کاهش ضایعات سیال و جلوگیری از آلودگی می شود.
بازگشت سرمایه در درجه اول ناشی از کاهش زمان خرابی و هزینه های نگهداری است. سیستم‌هایی که از RVP 30 استفاده می‌کنند، خاموشی‌های ناخواسته کمتری را به دلیل خرابی سوپاپ تجربه می‌کنند. مهر و موم فلز به فلز نشتی تدریجی را که می تواند سیستم ها را آلوده کند و به اجزای پایین دست آسیب برساند را از بین می برد. در طول عمر نصب معمولی 5 تا 10 سال، این صرفه جویی ها اغلب از تفاوت قیمت اولیه در مقابل شیرهای چک ارزان تر فراتر می رود.
بهره وری انرژی نیز به ارزش اقتصادی کمک می کند. مشخصه های افت فشار کم دریچه چک RVP 30 به این معنی است که قدرت پمپ کمتری برای فشار دادن سیال از طریق شیر هدر می رود. در سیستم های بزرگی که به طور مداوم کار می کنند، این صرفه جویی در انرژی می تواند سالانه هزاران دلار باشد.
هزینه های تعمیر و نگهداری پایین می ماند زیرا RVP 30 از کیت های آب بندی استاندارد استفاده می کند و فقط به ابزارهای اولیه برای سرویس نیاز دارد. قطعات جایگزین از HYDAC و توزیع‌کنندگان حتی برای شیرهایی که چندین دهه پیش نصب شده‌اند در دسترس هستند. این در دسترس بودن قطعات طولانی مدت از سرمایه گذاری در تجهیزات محافظت می کند و خطر فرسودگی را کاهش می دهد.
روندهای آینده و ادغام دیجیتال
صنعت قطعات هیدرولیک به تدریج حسگرها و مانیتورینگ دیجیتال را در خود جای داده است. در حالی که چک ولو RVP 30 فعلی یک دستگاه کاملاً مکانیکی است، نسخه‌های بعدی ممکن است شامل سنسورهای فشار یا نمایشگرهای جریان باشد که در بدنه شیر یکپارچه شده‌اند. این اضافات با شناسایی کاهش عملکرد قبل از وقوع شکست کامل، تعمیر و نگهداری پیش بینی را ممکن می سازد.
ابتکارات Industry 4.0 برای اتصال بیشتر بین اجزای هیدرولیک و سیستم های کنترل فشار می آورد. یک نسخه هوشمند RVP 30 می‌تواند وضعیت خود را به یک سیستم نظارتی مرکزی اطلاع دهد و به اپراتورها در زمان موعد تعمیر و نگهداری یا زمانی که شرایط عملیاتی از محدودیت‌های طراحی فراتر می‌رود، هشدار دهد. این توسعه با گرایش گسترده تر به سمت تعمیر و نگهداری مبتنی بر شرایط به جای فواصل خدمات مبتنی بر زمان مطابقت دارد.
با وجود این امکانات تکنولوژیکی، طراحی اساسی Check Valve RVP 30 احتمالاً بدون تغییر باقی خواهد ماند. مکانیسم poppet بارگذاری شده با فنر در طول چندین دهه خدمات خود را در برنامه های بیشماری ثابت کرده است. هر گونه پیشرفت دیجیتالی به جای جایگزینی عملکرد مکانیکی اصلی، مکمل است.
انتخاب درست
انتخاب Check Valve RVP 30 بستگی به تطبیق قابلیت های شیر با نیازهای سیستم دارد. برای کاربردهایی که به حداکثر فشار تا 350 بار و دبی تا 600 لیتر در دقیقه نیاز دارند، RVP 30 عملکرد ثابت شده ای را ارائه می دهد. آب بندی نشتی صفر در سیستم هایی که حتی مقادیر کمی از جریان معکوس باعث ایجاد مشکل می شود بسیار مهم است.
ملاحظات بودجه برای هر پروژه مهم است. Check Valve RVP 30 بیشتر از جایگزین های اصلی اما کمتر از شیرهای کنترل الکترونیکی با مشخصات مشابه هزینه دارد. این آن را در حد وسط قرار می دهد، جایی که عملکرد و قابلیت اطمینان، قیمت گذاری عالی را بدون رسیدن به سطوح لوکس توجیه می کند.
پشتیبانی فنی و در دسترس بودن اسناد به نفع RVP 30 برای سیستم های پیچیده ای است که ممکن است چالش های یکپارچه سازی ایجاد شود. HYDAC کمک های مهندسی و مشخصات دقیقی را ارائه می دهد که به طراحان سیستم کمک می کند تا انتخاب جزء را بهینه کنند. این پشتیبانی هنگام عیب یابی مسائل غیرمنتظره یا فشار دادن مرزهای عملکرد ارزشمند است.
Check Valve RVP 30 شهرت خود را از طریق عملکرد ثابت در برنامه های کاربردی به دست آورده است. درک مشخصات آن، روش‌های نصب صحیح و الزامات نگهداری به کاربران کمک می‌کند تا حداکثر ارزش را از این قطعه هیدرولیک دریافت کنند. RVP 30 چه برای محافظت از پمپ های گران قیمت، حفظ فشار ذخیره ساز یا کنترل جریان در تجهیزات متحرک، کنترل جریان یک طرفه قابل اعتمادی را ارائه می دهد که باعث می شود سیستم های هیدرولیک به خوبی کار کنند.
