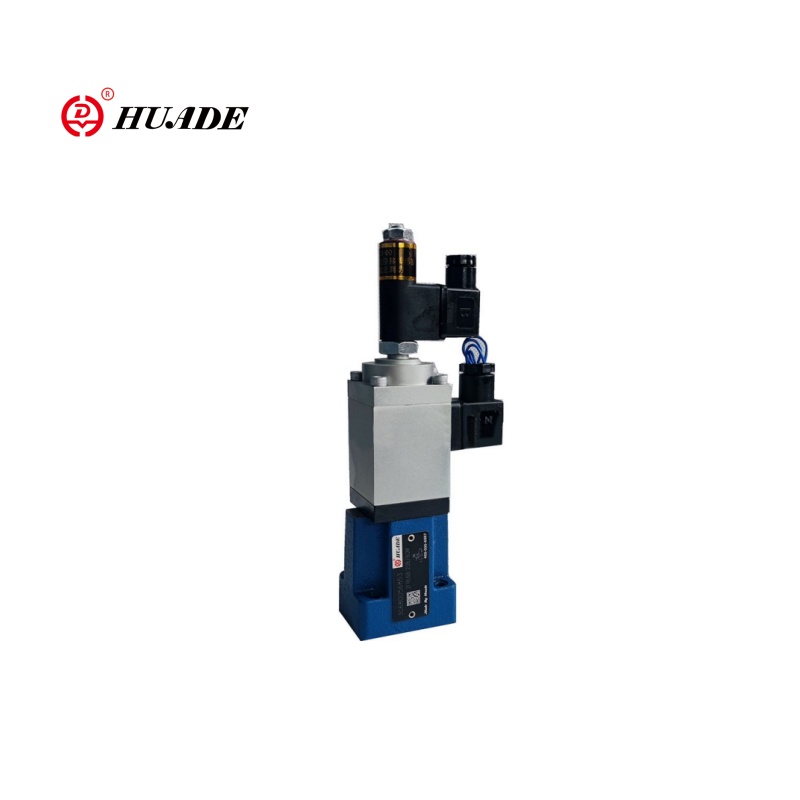

شیر کنترل جریان متناسب 2Fre6

شیر کنترل جریان متناسب 2FRE6 سرعت جریان را از طریق سیگنال 0 ~ 10 ولت / 4 ~ 20mA برای دستیابی به تنظیم دقیق سرعت کنترل می کند. شیر متناسب 2FRE6 دارای عملکرد جبران فشار است که می تواند اطمینان حاصل کند که سرعت جریان تحت تأثیر نوسانات فشار بار قرار نمی گیرد و سرعت جریان پایدار را حفظ می کند. این شیر 2FRE6 برای سیستم های هیدرولیک با فضای محدود و برای نیازهای تنظیم جریان پویا مناسب است.

پارامتر محصول شیر کنترل جریان متناسب 2Fre6

وابسته به هیدرولیکی
دلهره	＜ ± 1 ٪ qmax
تکرارپذیری	＜ 1 ٪ qmax
درجه آلودگی (میکرومتر)	≤20
مایع فشار	روغن معدنی (برای مهر و موم NBR) ، استر فسفات (برای مهر و موم FPM)
دامنه ویسکوزیته (میلی متر2/S)	2.8 تا 380
محدوده دمای مایعات فشار (℃）	-20 ~+70
نصب	اختیاری
برق
نوع ولتاژ	دی سی
مقاومت سیم پیچ سولنوئید (ω)	مقدار سرد در 5.4 20 20 ، حداکثر مقدار گرم 8.2
حداکثر قدرت (VA)	50
القاء (MH)	6 تا 8
فرکانس نوسان ساز (KHz)	2.5

ویژگی محصول و کاربرد دریچه کنترل جریان متناسب 2Fre6

ویژگی ها:

▶ سوپاپ با جبران کننده فشار برای کنترل جبران فشار یک جریان

▶ عمل از طریق یک سولنوئید متناسب

▶ با بازخورد موقعیت الکتریکی از دهانه کنترل

▶ سیم پیچ مبدل موقعیت می تواند به صورت محوری حرکت کند و تنظیم نقطه صفر از دهانه کنترل را آسان کند ، بدون آنکه نیاز به لمس الکترونیک داشته باشد (برقی-هیدرولیک)

control کنترل جریان در هر دو جهت با استفاده از یک صفحه ساندویچ یکسو کننده امکان پذیر است

برنامه:

دریچه کنترل جریان متناسب دو طرفه 2Fre6 به طور گسترده ای در اتوماسیون صنعتی و ابزار ماشین آلات ، بیل مکانیکی/لودرها و سایر ماشین آلات مهندسی ، متالورژی و تجهیزات سنگین ، تجهیزات و آزمایشگاه های آزمایش و غیره مورد استفاده قرار می گیرد.

 عملکرد و بخش شیر کنترل جریان متناسب 2Fre6

شیرهای کنترل جریان متناسب Type 2fre ... دارای یک عملکرد 2 طرفه هستند. آنها می توانند از یک مقدار فرمان الکتریکی کاربردی ، جریان را تنظیم کنند که فشار و دما جبران می شود.

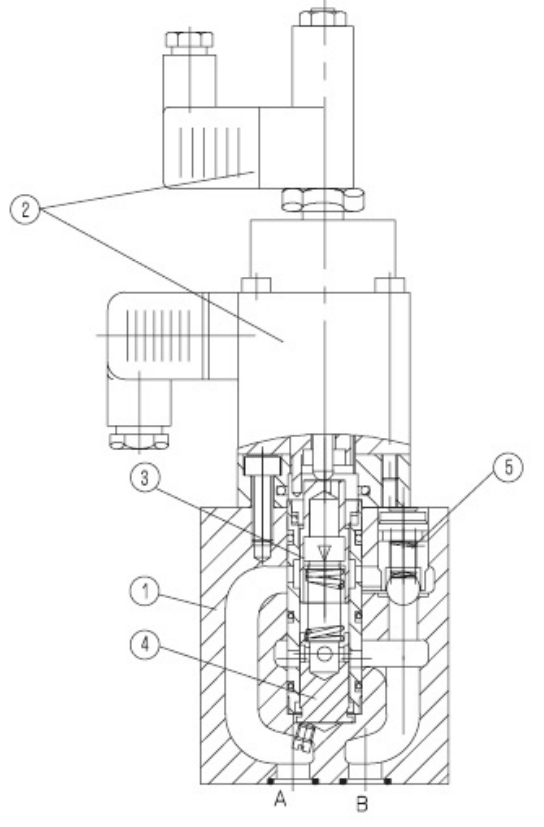

آنها اساساً از مسکن (1) ، سولنوئید متناسب با مبدل موقعیت القایی (2) ، اندازه گیری دهانه (3) ، جبران کننده فشار (4) و همچنین دریچه چک اختیاری (5) تشکیل شده اند.

شیر کنترل جریان متناسب 2fre 6 b

تنظیم جریان (0 تا 100 ٪) در مقدار فرمان پتانسیلومتر تعیین می شود. مقدار دستور کاربردی ، از طریق تقویت کننده و همچنین سولنوئید متناسب ، دهانه اندازه گیری (3) تنظیم می شود. موقعیت دهانه اندازه گیری (3) توسط مبدل موقعیت القایی بدست می آید. هرگونه انحراف از مقدار دستور توسط کنترل بازخورد جبران می شود.

جبران کننده فشار (4) افت فشار را در دهانه اندازه گیری (3) با یک مقدار ثابت نگه می دارد. بنابراین جریان جبران می شود.

رانش دمای کوچک به دلیل طراحی دهانه اندازه گیری حاصل می شود.

با مقدار فرمان 0 ٪ ، دهانه اندازه گیری بسته می شود.

در صورت از بین رفتن قدرت یا یک کابل در مبدل موقعیت ، دهانه اندازه گیری بسته می شود.

از مقدار فرمان 0 ٪ شروع پرش رایگان امکان پذیر است. از طریق دو رمپ در تقویت کننده الکتریکی ، می توان باز و بسته شدن اندازه گیری b را به تأخیر انداخت

دهانه

از طریق شیر چک (5) یک جریان آزاد از B تا A امکان پذیر است.

متناسب کنترل جریان شیر نوع 2FRE 6 A:

عملکرد این شیر در اصل همانند شیر نوع 2FRE 6 B است:

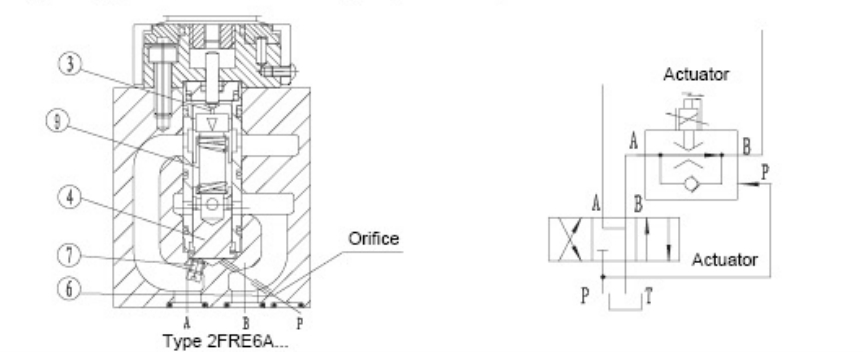

برای سرکوب پرش شروع هنگامی که دهانه اندازه گیری (3) (مقدار فرمان> 0 ٪) باز است ، برای جبران کننده فشار (4) وجود دارد که از طریق پورت P (6) بسته می شود. اتصال داخلی (7) بین پورت A و جبران کننده فشار (4) وصل شده است. از طریق درگاه خارجی P (6) فشار در بندر P ، قبل از شیر جهت (8) بر روی جبران کننده فشار (4) عمل می کند و آن را در مقابل نیروی بهار (9) در موقعیت بسته نگه می دارد. اگر شیر جهت (8) از P به B تغییر یابد ، پس جبران کننده فشار (4) از موقعیت بسته حرکت می کند

در موقعیت تنظیم کننده قرار می گیرد و از آن پرش شروع می شود.

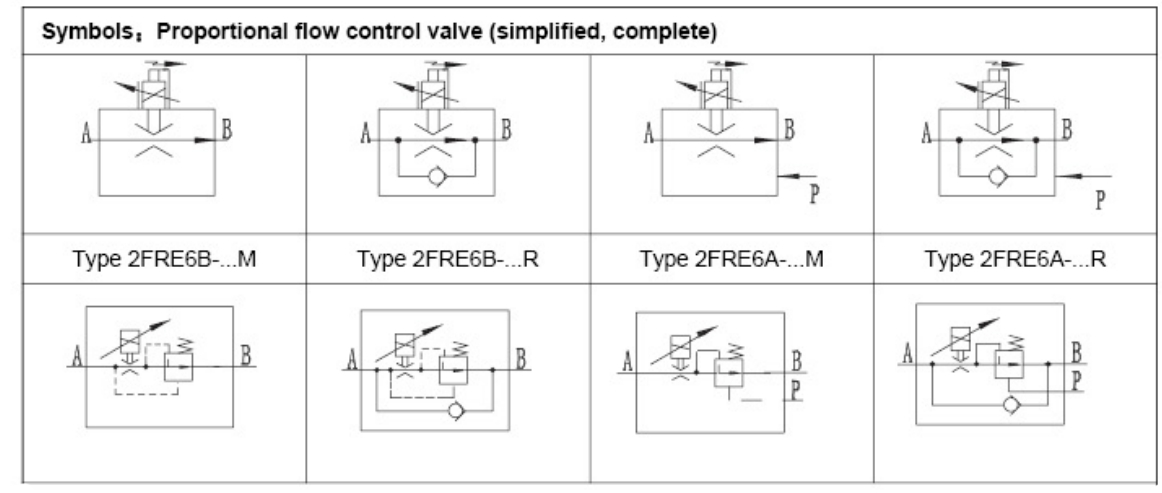

نمادهای شیر کنترل جریان متناسب 2Fre6
