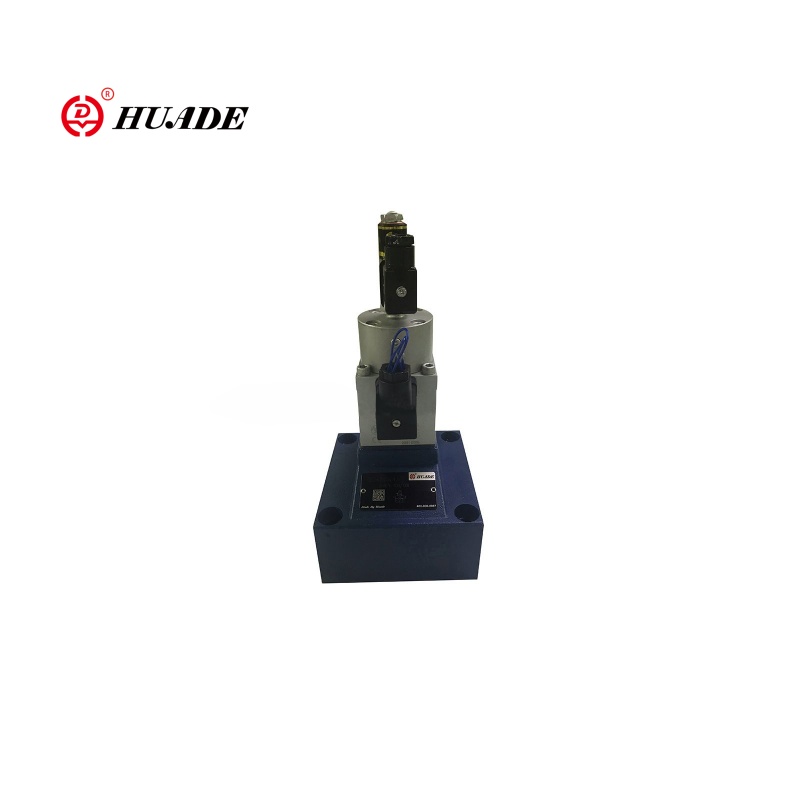

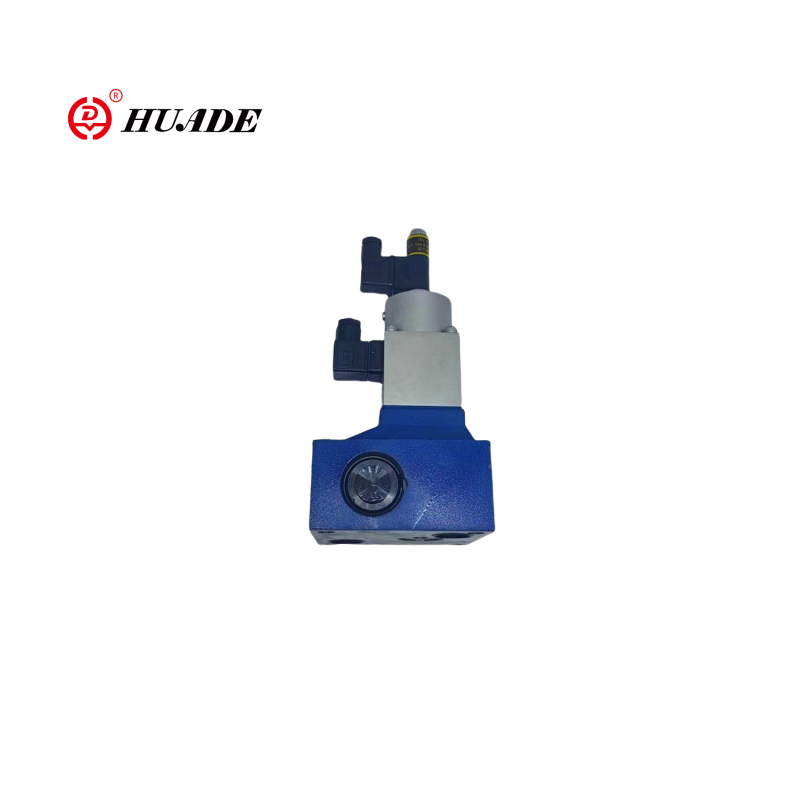

شیر کنترل جریان متناسب 2FRE16

شیر کنترل جریان متناسب 2 فری 16 طرفه یک شیر کنترل جریان متناسب با کارایی بالا است که برای کاربردهایی مناسب است که سرعت محرک های هیدرولیک (سیلندرها یا موتورها) باید دقیقاً تنظیم شود. در مقایسه با دریچه متناسب 2FRE10 ، شیر 2FRE16 دارای قطر بزرگتر است و باعث می شود دامنه جریان بالاتری باشد. و دریچه متناسب 2FRE16 برای سیستم های هیدرولیک با قدرت بالاتر مناسب است.

پارامتر محصول شیر کنترل جریان متناسب 2FRE16

وابسته به هیدرولیکی
فشار عملیاتی (MPA)	31.5
حداقل دیفرانسیل فشار (MPA)	اندازه 10	اندازه 16
	0.3 ~ 0.8	0.6 ~ 1
مایع فشار	روغن معدنی (برای مهر و موم NBR) ، استر فسفات (برای مهر و موم FPM)
دامنه ویسکوزیته (میلی متر2/S)	2.8 تا 380
محدوده دمای مایعات فشار (℃）	-20 تا +70
هیسترزیس (٪)	＜ ± 1qmax
تکرارپذیری (٪)	＜ 1 qmax
نمونه گسترش (٪)	＜ ± 2
نصب	اختیاری
وزن (کیلوگرم)	6	8.3
برق
نوع ولتاژ	DC 24 ولت
مقاومت سیم پیچ سولنوئید (ω)	ارزش سرد در 10 ℃ 10 ، حداکثر مقدار گرم 13.9
حداکثر قدرت (VA)	50
القاء (MH)	6 تا 8
فرکانس نوسان ساز (KHz)	2.5
VT-5010S30 تقاضای عایق IP65	IP65

ویژگی ها:ویژگی محصول و کاربرد دریچه کنترل جریان متناسب 2FRE16

▶ سوپاپ با جبران کننده فشار برای کنترل جبران فشار یک جریان

▶ عمل از طریق یک سولنوئید متناسب

▶ با بازخورد موقعیت الکتریکی از دهانه کنترل

▶ سیم پیچ مبدل موقعیت می تواند به صورت محوری حرکت کند و تنظیم نقطه صفر از دهانه کنترل را آسان کند ، بدون آنکه نیاز به لمس الکترونیک داشته باشد (برقی-هیدرولیک)

▶ حداقل تغییر نمونه شیر و تقویت کننده الکتریکی VT 5004 (سفارش جداگانه)

برنامه:

دریچه کنترل جریان متناسب 2FRE16 به طور گسترده ای در سیستم های هیدرولیک صنعتی سنگین ، ماشین آلات مهندسی و هیدرولیک موبایل ، تجهیزات متالورژی و معدن مورد استفاده قرار می گیرد.

نمونه های سیستم معمولی ： مدار کنترل سطل بیل مکانیکی

PLC → تقویت کننده متناسب → 2FRE16 → سیلندرهای هیدرولیکی

                    ↑

 سنسور فشار (بازخورد حلقه بسته)

با تنظیم سیگنال الکتریکی ورودی ، حرکت سطل می تواند برای جلوگیری از شوک هیدرولیک به راحتی شتاب بگیرد/کاهش یابد.

عملکرد و بخش شیر کنترل جریان متناسب 2FRE16

شیرهای کنترل جریان متناسب دارای عملکرد 2 طرفه هستند. آنها می توانند از یک مقدار دستور الکتریکی کاربردی ، جریان را تنظیم کنند که فشار و تا حد زیادی درجه حرارت جبران شود.

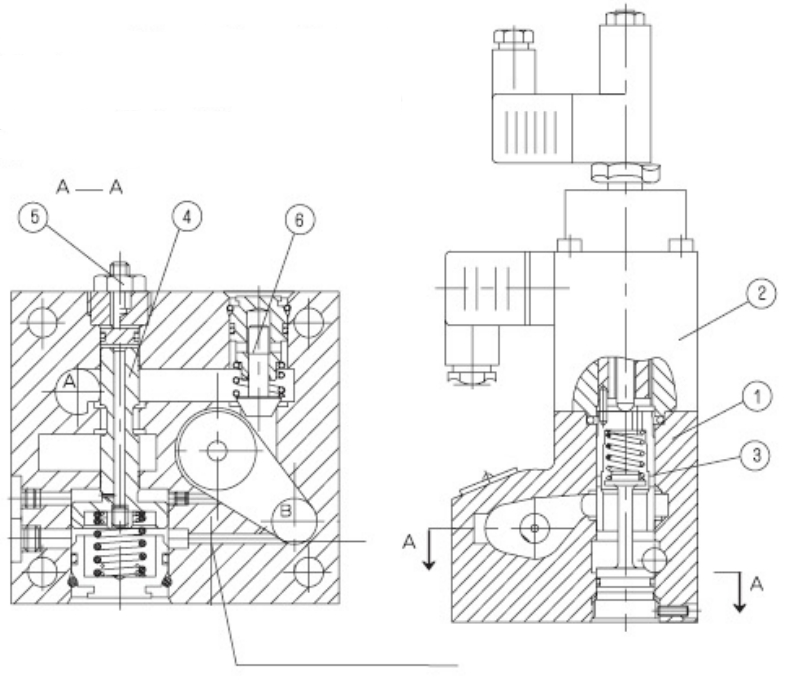

آنها اساساً از مسکن (1) ، سولنوئید متناسب با مبدل موقعیت القایی (2) ، اندازه گیری دهانه (3) ، جبران کننده فشار (4) ، محدود کننده سکته مغزی (5) و همچنین دریچه چک اختیاری (6) تشکیل شده اند.

تنظیم جریان (0 BIS 100 ٪) در مقدار فرمان پتانسیلومتر تعیین می شود. مقدار دستور کاربردی ، علل از طریق تقویت کننده و همچنین سولنوئید متناسب ، تنظیم دهانه اندازه گیری (3). موقعیت دهانه اندازه گیری (3) توسط مبدل موقعیت بدست می آید. هرگونه انحراف از مقدار دستور توسط کنترل بازخورد موقعیت جبران می شود.

جبران کننده فشار (4) افت فشار را در دهانه اندازه گیری (3) با یک مقدار ثابت نگه می دارد. بنابراین جریان جبران می شود.

رانش دمای کوچک به دلیل طراحی دهانه اندازه گیری حاصل می شود. با مقدار فرمان 0 ٪ ، دهانه اندازه گیری بسته می شود.

در صورت از بین رفتن قدرت یا یک کابل در مبدل موقعیت ، دهانه اندازه گیری بسته می شود. از مقدار فرمان 0 ٪ شروع پرش رایگان امکان پذیر است. از طریق دو رمپ در تقویت کننده الکتریکی می توان باز و بسته شدن دهانه اندازه گیری را به تأخیر انداخت.

از طریق شیر چک (6) جریان آزاد از B تا A امکان پذیر است.

جریمه شیر کنترل جریان متناسب 2FRE16

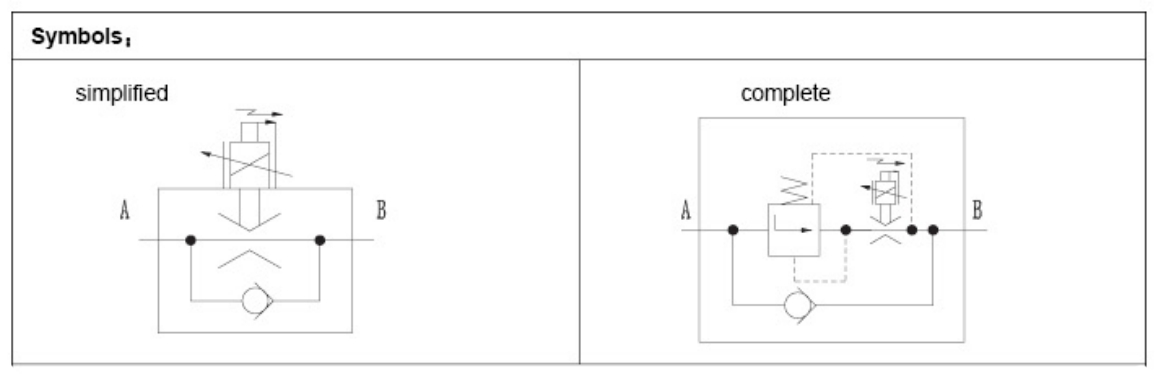

نمادهای شیر کنترل جریان متناسب 2FRE16
