شیر کنترل جریان هیدرولیک چیست؟
شیر کنترل جریان هیدرولیک مانند یک کنترل کننده ترافیک برای سیال در سیستم های هیدرولیک است. درست همانطور که یک چراغ راهنمایی تعداد خودروهایی که از یک تقاطع عبور می کنند را کنترل می کند، این سوپاپ ها میزان جریان مایع هیدرولیک را در سیستم شما کنترل می کنند.
به زبان ساده،شیرهای کنترل جریان هیدرولیک با کنترل میزان سیالی که به آنها می رسد سرعت موتورها و سیلندرهای هیدرولیک را تنظیم می کنند.. مایع بیشتر به معنای حرکت سریع تر، مایع کمتر به معنای حرکت آهسته تر است.
چرا شیرهای کنترل جریان بسیار مهم هستند؟
سیال هیدرولیک را به عنوان "خون" یک سیستم هیدرولیک در نظر بگیرید. بدون کنترل جریان مناسب، سیستم شما مانند فردی با فشار خون کنترل نشده خواهد بود - یا خیلی سریع و خطرناک، یا خیلی کند و بی اثر.
در اینجا کاری است که شیرهای کنترل جریان برای سیستم شما انجام می دهند:
شیرهای کنترل جریان هیدرولیک چگونه کار می کنند؟
اصل اساسی به طرز شگفت آوری ساده است. این دریچه ها با ایجاد یک دهانه متغیر عمل می کنند که سیال باید از آن عبور کند.
تصور کنید سعی می کنید یک سطل را با آب پر کنید. اگر شیر آب را کمی باز کنید، آب به آرامی جریان می یابد. آن را کاملا باز کنید، آب به سرعت بیرون میآید. دریچه های کنترل جریان به همین ترتیب کار می کنند - آنها اندازه باز شدن خود را برای کنترل سرعت جریان سیال تنظیم می کنند.
عوامل کلیدی که بر جریان تأثیر می گذارند عبارتند از:
- اندازه بازشو- دهانه بزرگتر = جریان بیشتر
- اختلاف فشار- فشار بیشتر = جریان سریعتر (در شیرهای پایه)
- ضخامت سیال- سیال غلیظ تر = جریان آهسته تر
انواع اصلی شیرهای کنترل جریان هیدرولیک
و عملکرد سیستم را بهبود می بخشد
دریچه های سوزنی
- ایده آل برای تنظیمات دقیق و کوچک
- مانند استفاده از قطره چکان به جای شلنگ آتش نشانی
- برای کالیبراسیون و تنظیم دقیق عالی است
- جنبه منفی: با تغییر فشار، جریان تغییر می کند
دریچه گاز
- برای کنترل اولیه سرعت خوب است
- تنظیم دستی آسان
- رایج در سیستم های ساده
- در بارهای مختلف خیلی دقیق نیست
شیرهای توپی
- عمدتا برای کنترل روشن/خاموش
- بسیار بادوام و قابل اعتماد
- دقت محدود برای کنترل سرعت
- برای جداسازی بخش ها عالی است
2. شیرهای کنترل جریان پیشرفته

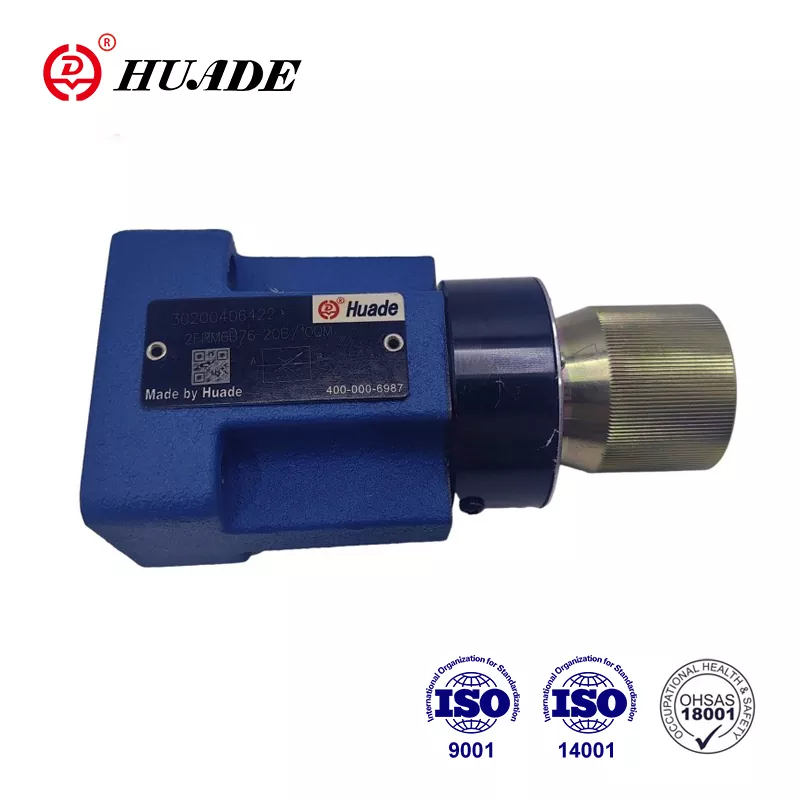

شیرهای جبران فشار
دریچه های "هوشمند" سیستم های هیدرولیک. حتی زمانی که فشار تغییر می کند جریان را ثابت نگه دارید.
جزئیات فنی:
- شیر پیلوت داخلی به طور خودکار اندازه دهانه اصلی را بر اساس اختلاف فشار تنظیم می کند
- Θέματα συμβατότητας υγρώνبه طور معمول دقت جریان 5±% را در محدوده فشار 50-350 بار حفظ می کند
- اجزای داخلی:قرقره جبران کننده فنری، دهانه دریچه گاز قابل تنظیم و درگاه های سنجش فشار
گران تر اما بسیار قابل اعتماد تر. مناسب برای کارهای دقیق
دریچه های ورودی متر در مقابل دریچه های خروجی متر
محدودیت:می تواند باعث ایجاد کاویتاسیون با بارهای بیش از حد شود
بهترین برای:بارهای مثبت، سیلندرهای عمودی در حال گسترش به سمت پایین
مزیت:ایجاد فشار برگشتی برای جلوگیری از کاویتاسیون
بهترین برای:بارهای بیش از حد، سیلندرهای عمودی جمع می شوند
شیرهای کنترل جریان متناسب
کنترل الکترونیکی برای تنظیم فوق العاده دقیق.
- روش کنترل:سیگنال های PWM (مدولاسیون عرض پالس) از تقویت کننده الکترونیکی
- سیستم بازخورد:کنترل حلقه بسته با سنسورهای جریان یا بازخورد موقعیت
- زمان پاسخگویی:معمولاً 10-50 میلی ثانیه برای تغییرات مرحله ای
- محدوده سیگنال:سیگنال های کنترل استاندارد 4-20mA یا 0-10V
- ویژگی های آمپلی فایر:هنگامی که سرعت سیال از حد بحرانی فراتر رود، فشار به زیر فشار بخار کاهش می یابد
قابل برنامه ریزی و خودکار گران است اما بهترین کنترل را ارائه می دهد. رایج در ماشین های CNC و روبات های مدرن.
مفاهیم فنی پیشرفته
غواصی عمیق جبران فشار
شیرهای جبران کننده فشار از طراحی دو مرحله ای استفاده می کنند:
- مرحله اولیه:بارهای بیش از حد، سیلندرهای عمودی جمع می شوند
- مرحله ثانویه:قرقره جبران کننده خودکار به اختلاف فشار پاسخ می دهد
اصل کار:
- جبران کننده افت فشار ثابت (معمولاً 10-7 بار) را در سرتاسر دهانه اولیه حفظ می کند
- هنگامی که فشار پایین دست افزایش می یابد، جبران کننده برای حفظ جریان بیشتر باز می شود
- هنگامی که فشار بالادست کاهش می یابد، جبران کننده برای جلوگیری از افزایش جریان محدود می شود
- نتیجه:جریان ثابت بدون توجه به تغییرات بار
سیستم های کنترل سوپاپ متناسب
زنجیره کنترل الکترونیکی:
- سیگنال فرمان:4-20 میلی آمپر یا ± 10 ولت از PLC/کنترل کننده
- پردازش تقویت کننده:سیگنال را به جریان/PWM مناسب تبدیل می کند
- پاسخ شیر برقی:شیر برقی متناسب نیرویی متناسب با جریان ایجاد می کند
- پاسخ سوپاپ:موقعیت قرقره مستقیماً با نیروی شیر برقی ارتباط دارد
- خروجی جریان:کنترل جریان دقیق با حداقل پسماند
ویژگی های پیشرفته:
فناوری تقسیم جریان
تقسیم کننده های جریان از نوع قرقره:
- از قرقره های همگام شده برای تقسیم جریان استفاده کنید
- دقت:± 5% تقسیم جریان در شرایط عادی
- حساسیت به فشار:عملکرد با اختلاف فشار زیاد کاهش می یابد
- برنامه های کاربردی:مناسب برای برنامه های بارگذاری مشابه
تقسیم کننده های جریان نوع چرخ دنده:
- از مجموعه دنده های دقیق برای تقسیم جریان استفاده کنید
- دقت:± 2% تقسیم جریان بدون توجه به اختلاف فشار
- خود جبرانی:به طور خودکار تغییرات ویسکوزیته را تنظیم می کند
- برنامه های کاربردی:همگام سازی بحرانی (کنترل هواپیما، بلند کردن سنگین)
برنامه های کاربردی
تجهیزات ساخت و ساز
- بیل مکانیکی: حرکات صاف بازو و سطل
- جرثقیل ها: بلند کردن و تعیین موقعیت دقیق
- بولدوزرها: تنظیمات تیغه کنترل شده
تولید
- ماشین های قالب گیری تزریقی: شکل گیری کامل قطعه
- ماشین های CNC: سرعت برش دقیق
- خطوط مونتاژ: حرکات هماهنگ
کشاورزی
- دروگرها: برش و جمع آوری هماهنگ
- تراکتورها: کنترل را اجرا کنید
- سیستم های آبیاری: مدیریت جریان آب
سایر برنامه های کاربردی
- توربین های نیروگاهی
- mută elementul de închidere în linie dreaptă, fie paralelă, fie perpendiculară pe calea curgerii. Acest grup include supape cu gură, supape cu glob, supape cu diafragmă și supape cu ac. Ele oferă de obicei o capacitate superioară de oprire și o modulare precisă a debitului, dar adesea creează căderi de presiune mai mari datorită geometriei lor interne.
- عملیات نفت و گاز
- تجهیزات معدن
نحوه انتخاب شیر کنترل جریان مناسب
انتخاب شیر مناسب مانند انتخاب ابزار مناسب برای یک کار است. این عوامل را در نظر بگیرید:
1. سیستم مورد نیاز
- سیستم شما با چه فشاری کار می کند؟
- چقدر جریان نیاز دارید؟
- از چه نوع مایعی استفاده می کنید؟
راهنمای مشخصات فنی
| برنامه | نوع شیر پیشنهادی | نرخ جریان | حداکثر فشار | اندازه اتصال | روش کنترل |
|---|---|---|---|---|---|
| دستگاه CNC کوچک | دریچه سوزنی | 2-8 لیتر در دقیقه | 210 بار | 1/4 اینچ NPT | دستی |
| قالب گیری تزریقی | فشار جبران شده | 15-50 لیتر در دقیقه | 350 بار | 1/2 اینچ SAE | دستی / برقی |
| بازوی بیل مکانیکی | متناسب | 80-200 لیتر در دقیقه | 420 بار | 3/4 اینچ SAE | الکترونیک (PWM) |
| پرس هیدرولیک | متر خروجی | تعمیر و نگهداری سالانه | 700 بار | 1" SAE | خلبانی |
| جرثقیل متحرک | سوپاپ اولویت | 120-300 لیتر در دقیقه | 350 بار | 1" SAE | بار-سنسینگ |
2. نیازهای دقیق
3. محیط زیست
- محدوده دما:شیرهای استاندارد از -20 درجه سانتیگراد تا 80 درجه سانتیگراد کار می کنند
- شرایط شدید:مهر و موم های ویژه برای -40 درجه سانتیگراد تا 120 درجه سانتیگراد مورد نیاز است
- سیالات خورنده:فولاد ضد زنگ یا پوشش های خاص مورد نیاز است
- لرزش بالا:تنظیمات قفل سیم یا کنترل الکترونیکی توصیه می شود
4. ملاحظات بودجه
مشکلات و راه حل های رایج
مشکل: سرعت ناسازگار
علائم:عملگر به طور تصادفی سرعت خود را افزایش و کاهش می دهد
علل:مایع کثیف، قطعات سوپاپ فرسوده، نوع شیر اشتباه
راه حل:سیال، شیر سرویس را تمیز یا تعویض کنید، به شیر جبران کننده فشار ارتقا دهید
مشکل: گرم شدن بیش از حد
علائم:سیستم خیلی داغ می شود، عملکرد کاهش می یابد
علل:نشتی داخلی، تنظیمات اشتباه شیر
راه حل:آب بندی ها را تعویض کنید، تنظیمات شیر را تنظیم کنید، اندازه مناسب شیر را بررسی کنید
مشکل: کاویتاسیون در سیستم های کنترل جریان
علائم:صدای بلند، لرزش، مایع شیری، آسیب اجزا
توضیح فنی:هنگامی که سرعت سیال از حد بحرانی فراتر رود، فشار به زیر فشار بخار کاهش می یابد
علل:
- دریچه های کنتور با بارهای بیش از حد
- سوراخ های سوپاپ کم اندازه
- دمای بالای سیال باعث کاهش فشار بخار می شود
راه حل:
- به پیکربندی کنتور خروجی بروید
- Ignorovanie podrobností symbolov v knižniciach CAD:
- اندازه دهانه را افزایش دهید یا از چندین شیر موازی استفاده کنید
علل فنی:از سرعت جریان کمتر از 6 متر بر ثانیه در خطوط مکش اطمینان حاصل کنید
مشکل: ناپایداری شیر کنترل جریان
علائم:شکار، نوسان، حرکت محرک ناپایدار
علل فنی:
- میرایی ناکافی در حلقه کنترل شیر متناسب
- فرکانس طبیعی سیستم تطبیق فرکانس تشدید
- در آمپلی فایر الکترونیکی تنظیمات خیلی زیاد به دست آورید
راه حل:
- تنظیم پارامترهای PID (کاهش بهره متناسب، افزایش میرایی)
- برای انطباق با سیستم، انباشت کننده را اضافه کنید
- محدود کننده های جریان را در خطوط پایلوت نصب کنید
- استفاده از شیرهایی با پاسخ فرکانس بالاتر (دریچه های سروو)
نکات نگهداری برای عمر طولانی
چک های ماهانه
- به دنبال نشتی خارجی در اطراف اتصالات باشید
- سطوح و رنگ مایع را بررسی کنید
- به صداهای غیرعادی گوش دهید
- لرزش بیش از حد را احساس کنید
خدمات فصلی
- فیلترهای هیدرولیک را تعویض کنید
- تست کیفیت مایع
- کالیبراسیون سوپاپ
- مهر و موم و اتصالات را بررسی کنید
تعمیر و نگهداری سالانه
- در صورت نیاز تعمیرات اساسی شیر را انجام دهید
- بازوی بیل مکانیکی
- به روز رسانی اسناد سیستم
- اپراتورها را در استفاده صحیح آموزش دهید
آینده شیرهای کنترل جریان
فناوری این شیرها را هوشمندتر و کارآمدتر می کند:
خوراکی های کلیدی
- شیرهای کنترل جریان هیدرولیک هستندکنترل کننده های سرعتبرای سیستم های هیدرولیک
- انواع مختلف نیازهای متفاوتی را برآورده می کنند - از شیرهای دستی ساده تا شیرهای الکترونیکی پیشرفته
- انتخاب مناسبباعث صرفه جویی در پول می شودو عملکرد سیستم را بهبود می بخشد
- تعمیر و نگهداری منظم از خرابی های گران قیمت جلوگیری می کند
- فناوری جدید دریچه ها را هوشمندتر و کارآمدتر می کند
نتیجه گیری
درک شیرهای کنترل جریان هیدرولیک لازم نیست پیچیده باشد. این اجزای حیاتی به سادگی کنترلکنندههای سرعت دنیای هیدرولیک هستند و مطمئن میشوند که همه چیز با سرعت مناسب برای ایمنی، دقت و کارایی حرکت میکند.
چه در حال کار با تجهیزات سنگین، چه در حال راه اندازی یک کارخانه یا نگهداری از سیستم های هیدرولیک باشید، دانستن نحوه عملکرد این شیرها به شما کمک می کند تا تصمیمات بهتری در مورد انتخاب تجهیزات، تعمیر و نگهداری و عیب یابی بگیرید.
به یاد داشته باشید: شیر کنترل جریان مناسب، که به درستی نگهداری شود، سرمایهای است که در قابلیت اطمینان سیستم، صرفهجویی در مصرف انرژی و ایمنی عملیاتی سود میکند. عاقلانه انتخاب کنید، به طور منظم نگهداری کنید، و سیستم هیدرولیک شما برای سال های آینده به خوبی به شما خدمت خواهد کرد.
