در دنیای اتوماسیون صنعتی و سیستم های کنترل سیال ، دقت بسیار مهم است. آیا شما مدیریت می کنید سیستم های هیدرولیک در تجهیزات تولید ، کنترل جریان خنک کننده در عملیات ماشینکاری ، یا تنظیم تحویل مایعات در پردازش شیمیایی گیاهان ، توانایی کنترل دقیق نرخ جریان می تواند تفاوت ایجاد کند بین عملکرد بهینه و ناکارآمدی پرهزینه. این جایی است که متناسب است دریچه های کنترل جریان به عنوان اجزای ضروری در کنترل مایعات مدرن می درخشند سیستم ها

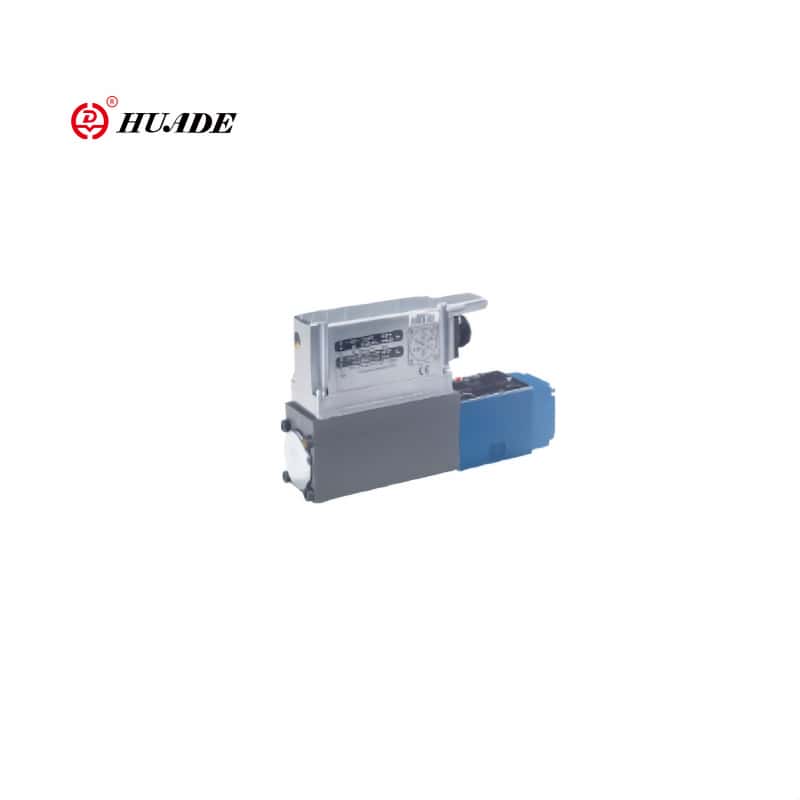

شیر کنترل جریان متناسب یک است دستگاه کنترل سیال پیشرفته که تنظیم دقیق و متغیر جریان را ارائه می دهد بر اساس سیگنال های ورودی الکتریکی. برخلاف دریچه های سنتی خاموش که به سادگی باز یا بسته ، شیرهای کنترل جریان متناسب ارائه می دهند مداوم ، بی پروا کنترل نرخ جریان. این دریچه ها متناسب با الکتریکی پاسخ می دهند سیگنال های ورودی ، به طور معمول از 0-10 ولت DC یا 4-20mA ، امکان دقیق تنظیم جریان در کل محدوده عملیاتی آنها.
اصل اساسی در پشت اینها دریچه ها شامل تبدیل سیگنال های الکتریکی به حرکت مکانیکی از طریق مکانیسم های کنترل پیشرفته. با تغییر ورودی الکتریکی ، شیر اجزای داخلی مطابق با آن تنظیم می شوند و مسیر جریان را برای دستیابی به آن تنظیم می کنند سرعت جریان مورد نظر این رابطه متناسب بین سیگنال ورودی و جریان خروجی این دریچه ها را برای برنامه هایی که نیاز به کنترل دقیق جریان دارند ایده آل می کند و پاسخگویی سیستم
شیرهای کنترل جریان متناسب چگونه کار
عملکرد یک جریان متناسب مراکز دریچه کنترل در اطراف توانایی آن در ترجمه سیگنال های الکتریکی به تنظیمات مکانیکی دقیق. در قلب متناسب ترین دریچه ها قرار دارد موتور متناسب یا موتور سروو که به سیگنال های ورودی الکتریکی پاسخ می دهد. هنگامی که سیستم کنترل یک ولتاژ یا سیگنال فعلی را به دریچه ، solenoid یک نیروی مربوطه را تولید می کند که دریچه را حرکت می دهد اجزای داخلی
اجزای اصلی شامل بدنه دریچه ، کدام مسیر جریان را در خود جای داده است ، و عنصر کنترل ، به طور معمول یک قرقره ، پوپت ، یا سوزن که اندازه باز را تنظیم می کند. همانطور که سیگنال الکتریکی متفاوت است ، عنصر کنترل به سمت موقعیت های مختلف حرکت می کند و باعث ایجاد جریان بزرگتر یا کوچکتر می شود مسیرها این حرکت دقیقاً کالیبره شده است به طوری که سرعت جریان تغییر می کند متناسب با سیگنال ورودی.
دریچه های کنترل جریان متناسب پیشرفته مکانیسم های بازخورد را برای اطمینان از صحت درج کنید. نظارت سنسورهای موقعیت موقعیت دریچه واقعی و مقایسه آن با موقعیت مورد نظر بر اساس سیگنال ورودی در صورت بروز اختلاف ، سیستم کنترل به طور خودکار تنظیم می شود برای حفظ سرعت جریان صحیح ، ارائه دقت استثنایی و تکرارپذیری
مزایا و مزایای کلیدی
شیرهای کنترل جریان متناسب مزایای بیشماری نسبت به روشهای سنتی کنترل جریان. مهمترین فایده دقت و تکرار آنهاست. این دریچه ها می توانند جریان را حفظ کنند نرخ در تحمل های محکم ، اغلب به سطح دقت 1 ± یا بهتر این دقت مستقیماً به کنترل فرآیند بهبود یافته ترجمه می شود ، کاهش زباله و افزایش کیفیت محصول.
بهره وری انرژی نمایانگر عمده دیگری است مزیت با ارائه فقط سرعت جریان لازم در هر زمان معین ، دریچه های متناسب به بهینه سازی مصرف انرژی در کل سیستم کمک می کند. این راندمان به ویژه در سیستم های هیدرولیک که در آن انرژی پمپ است بسیار ارزشمند است هزینه عملیاتی قابل توجهی را نشان می دهد.
انعطاف پذیری جریان متناسب دریچه های کنترل باعث می شود آنها برای طیف گسترده ای از برنامه ها مناسب باشند. آنها می توانند انواع مایعات مختلف از جمله روغنهای هیدرولیک ، آب ، هوای فشرده را کنترل کنید و بسیاری از راه حل های شیمیایی. توانایی آنها در ارائه کنترل صاف و استیضاح شکار و دوچرخه سواری را که اغلب با کنترل سنتی همراه است از بین می برد روشها
زمان پاسخگویی مهم دیگری است مزیت دریچه های کنترل جریان متناسب مدرن می توانند سرعت جریان را در تنظیم کنند میلی ثانیه ، آنها را برای برنامه های پویا که در آن پاسخ سریع است ایده آل می کند ضروری است این قابلیت پاسخ سریع ثبات سیستم بهتر را امکان پذیر می کند و عملکرد کلی را بهبود بخشید.
برنامه های مشترک در صنایع
صنایع تولیدی به شدت متکی هستند شیرهای کنترل جریان متناسب برای عملیات دقیق. در ماشینکاری CNC ، این دریچه ها جریان خنک کننده را کنترل می کنند تا دمای برش بهینه را حفظ کنند و زندگی ابزار را گسترش دهید. فرآیندهای قالب گیری تزریق از دریچه های متناسب استفاده می کنند فشار هیدرولیک و سرعت جریان را تنظیم کنید ، و از کیفیت بخشی مداوم اطمینان حاصل کنید و کاهش زمان چرخه.
صنعت خودرو استخدام می کند شیرهای کنترل جریان متناسب در برنامه های مختلف ، از کنترل سیستم های هیدرولیک در تجهیزات تولیدی برای مدیریت تحویل سوخت در امکانات تست. این دریچه ها به حفظ شرایط دقیق لازم کمک می کنند برای تولید قطعات با کیفیت خودرو.
گیاهان پردازش شیمیایی استفاده می کنند شیرهای کنترل جریان متناسب برای دوز دقیق و مخلوط کردن شیمیایی عملیات توانایی کنترل دقیق نرخ جریان ، مواد شیمیایی مناسب را تضمین می کند نسبت ها ، بهبود کیفیت محصول ضمن حفظ استانداردهای ایمنی.
سیستم های HVAC به طور فزاینده ای شامل می شوند شیرهای کنترل جریان متناسب برای کنترل منطقه و بهینه سازی انرژی. این دریچه ها می توانند آب سرد یا جریان آب گرم را به مناطق جداگانه تعدیل کنند بر اساس تقاضا ، به طور قابل توجهی بهبود بهره وری انرژی و سرنشین راحتی
معیارهای انتخاب و ملاحظات
انتخاب جریان متناسب مناسب شیر کنترل نیاز به بررسی دقیق چندین عامل دارد. میزان جریان الزامات نشان دهنده توجه اصلی است ، زیرا دریچه ها باید اندازه باشند به طور مناسب برای حداقل و حداکثر تقاضای جریان برنامه. دریچه های کم اندازه نمی توانند جریان کافی را فراهم کنند ، در حالی که دریچه های بزرگ ممکن است فاقد آن باشند دقت در نرخ جریان پایین.
فشار عملیاتی و دامنه دما باید با الزامات برنامه مطابقت داشته باشد. دریچه های متناسب در رتبه بندی فشار مختلف ، از برنامه های کم فشار زیر 100 psi تا سیستم های فشار قوی بیش از 5000 psi. سازگاری دما تضمین می کند عملکرد قابل اعتماد در محدوده عملیاتی مورد انتظار.
سازگاری سیال برای شیر بسیار مهم است ماندگاری و عملکرد. مواد دریچه باید با مایع فرآیند برای جلوگیری از خوردگی ، تخریب یا آلودگی. این توجه شامل مواد بدنه دریچه و آب بندی داخلی است مؤلفه ها
سازگاری سیگنال کنترل مناسب را تضمین می کند ادغام با سیستم های کنترل موجود. آیا سیستم از ولتاژ استفاده می کند سیگنال ها ، سیگنال های فعلی یا پروتکل های ارتباطی دیجیتال باید دریچه باشد سازگار با خروجی های کنترل موجود.
نصب و نگهداری بهترین ها عمل
نصب مناسب برای عملکرد دریچه کنترل جریان متناسب بهینه. دریچه باید باشد نصب شده در جهت جریان صحیح ، همانطور که توسط فلش های جریان روی نشان داده شده است بدنه دریچه لوله مستقیم کافی قبل و بعد از شیر کار کمک می کند تا اطمینان حاصل شود شرایط جریان پایدار و کنترل دقیق.
اتصالات الکتریکی باید ایمن باشد و به درستی محافظت می شود تا از تداخل سیگنال های کنترل جلوگیری شود. با استفاده از انواع کابل مناسب و توصیه های سازنده زیر برای سیم مسیریابی به حفظ یکپارچگی سیگنال و پاسخگویی شیر کمک می کند.
تعمیر و نگهداری منظم عمر شیر و عملکرد را حفظ می کند. این شامل بازرسی دوره ای برقی است اتصالات ، تمیز کردن اجزای دریچه و تأیید سیگنال کنترل دقت بسیاری از دریچه های متناسب مدرن شامل قابلیت های تشخیصی هستند که می تواند قبل از تأثیرگذاری بر عملکرد سیستم ، اپراتورها را به مسائل احتمالی هشدار دهد.
