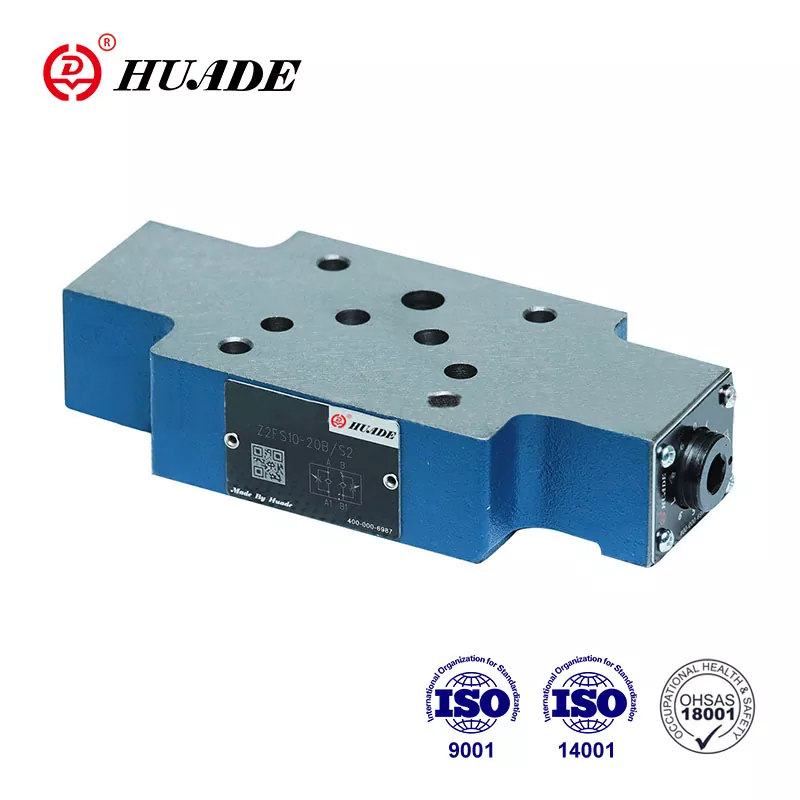

دریچه‌های دوگانه گاز/چک Z 2 FS10...20B/... در طراحی صفحه ساندویچی هستند. آنها را می توان به صورت عمودی مونتاژ کرد. با معرفی فناوری پیشرفته Rexroth، Huade® Z2FS 10 می‌تواند از نظر عملکرد، کیفیت و سازگاری به سطح محصولات Rexroth برسد. سوپاپ‌های دریچه گاز Huade® توانسته است به رسمیت شناخته شده بازار و اعتماد کاربران را به دست آورد.
|
اندازه |
10 |
|
حداکثر جریان (L/min) |
160 |
|
حداکثر فشار کاری (MPa) |
31.5 |
|
سیال تحت فشار |
روغن معدنی (برای مهر و موم NBR)، یا استر فسفات (برای مهر و موم FPM) |
|
محدوده ویسکوزیته (mm²/s) |
10 تا 800 |
|
محدوده دمای سیال (℃) |
-30 تا 80+ |
ویژگی ها:
▶ طرح بشقاب ساندویچی
▶ الگوی انتقال به DIN 24 340، از A، ISO 4401 و CETOP - RP 121H
▶ محدود کردن جریان اصلی یا پایلوت دو پورت سرویس
▶ کنتور ورودی یا خروجی کنتور.
کاربرد:
دریچه‌های چک دوگانه دریچه گاز Z2FS 10 برای محدود کردن جریان روغن اصلی یا پایلوت در یک یا دو پورت سرویس استفاده می‌شوند. دو دریچه گاز که به طور متقارن مرتب شده‌اند جریان را (با استفاده از قرقره‌های دریچه گاز قابل تنظیم) در یک جهت محدود می‌کنند و جریان برگشت آزاد را در جهت دیگر مجاز می‌کنند. جهت
شیرهای نوع Z 2 FS10...20B/... شیرهای دودریچه گاز/چک در طرح صفحه ساندویچی می باشند.
محدود کننده جریان اصلی
سوپاپ دوگانه گاز/چک بین شیر جهت و صفحه فرعی برای تغییر سرعت یک محرک (محدود کننده جریان اصلی) نصب می شود.
محدود کردن جریان پایلوت
در مورد شیرهای جهت دار که به صورت پایلوت کار می کنند، می توان از شیر دوگانه گاز/چک به عنوان تنظیم خفه کننده پایلوت (محدود کردن جریان پایلوت) استفاده کرد. در این حالت بین شیر اصلی و شیر پایلوت قرار می گیرد.
ساختار سوپاپ دوگانه دریچه گاز/چک، نوع Z 2 FS10...20B
اصل سیستم های هیدرولیک Z 2 FS10...20B
