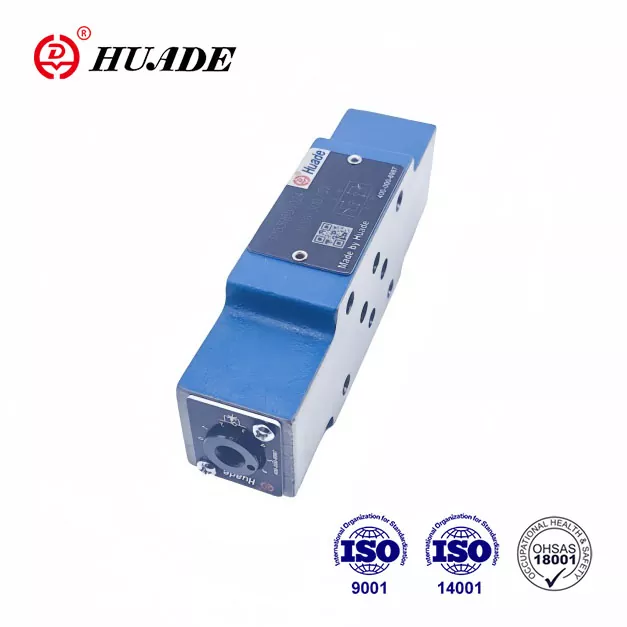

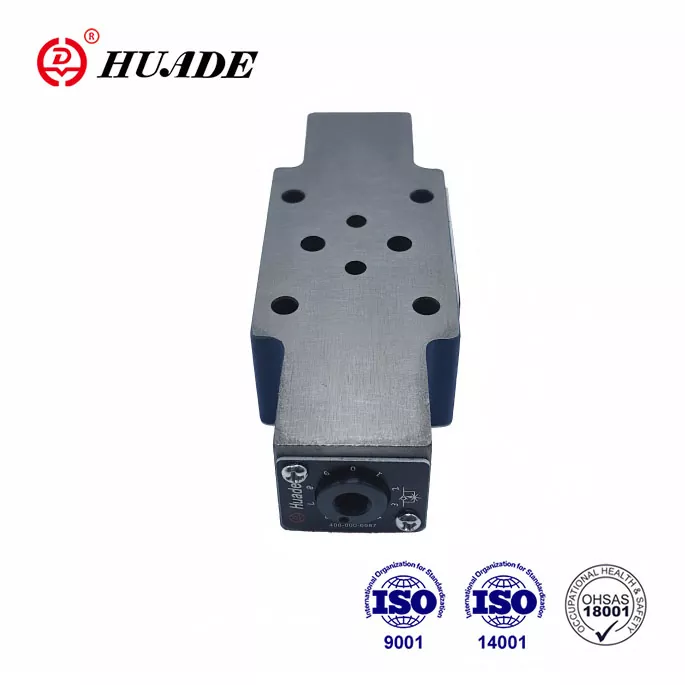

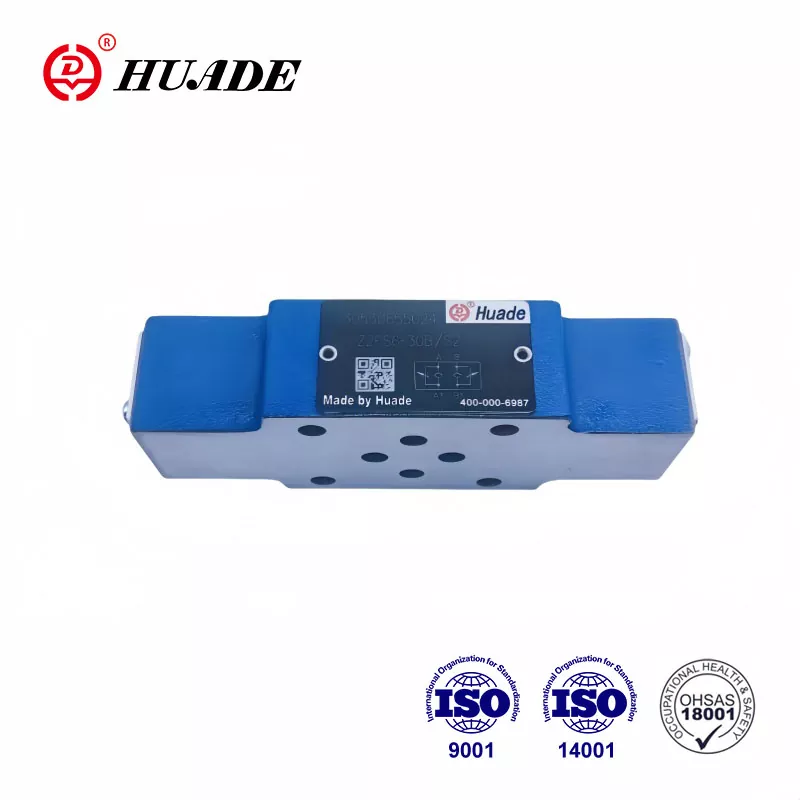

شیرهای نوع Z 2 FS 6 دریچه‌های دودریچه گاز/چک در طراحی صفحه ساندویچی هستند. این شیر برای مونتاژ انباشته عمودی مناسب است و برای کنترل کنتور خروجی ورودی یا خروجی استفاده می شود. در نتیجه دو همکاری طولانی مدت با Rexroth، این دریچه گاز Z2FS 6 از نظر عملکرد با Rexroth مطابقت دارد و می تواند جایگزین سری Rexroth® Z2FS6 3XB شود. این یک جایگزین مقرون به صرفه برای Rexroth است.
|
داده‌های فنی (برای برنامه‌های خارج از این پارامترها، لطفاً با ما مشورت کنید!) |
|||
|
اندازه |
6 |
16 |
22 |
|
حداکثر جریان (L/min) |
80 |
250 |
350 |
|
حداکثر فشار کاری (MPa) |
31.5 |
35 |
|
|
سیال تحت فشار |
روغن معدنی (برای مهر و موم NBR)، یا استر فسفات (برای مهر و موم FPM) |
||
|
محدوده ویسکوزیته (mm²/s) |
10 تا 800 |
||
|
محدوده دمای سیال (℃) |
-30 تا 80+ |
||
ویژگی ها:
▶ طرح بشقاب ساندویچی
▶ الگوی انتقال به DIN 24 340، از A، ISO 4401 و CETOP - RP 121H
▶ محدود کردن جریان اصلی یا پایلوت با دو پورت سرویس
▶ کنتور ورودی یا خروجی کنتور.
کاربرد:
دریچه‌های چک دریچه گاز Z2FS 6 برای محدود کردن جریان روغن اصلی یا پایلوت در یک یا دو پورت سرویس استفاده می‌شوند.
دو سوپاپ دریچه گاز/چک که به طور متقارن مرتب شده اند، جریان را (با استفاده از قرقره های قابل تنظیم دریچه گاز) در یک جهت محدود می کنند و جریان بازگشت آزاد را در جهت دیگر اجازه می دهند.
محدود کننده جریان اصلی
سوپاپ دوگانه گاز/چک بین شیر جهت و صفحه فرعی برای تغییر سرعت یک محرک (محدود کننده جریان اصلی) نصب می شود.
محدود کردن جریان پایلوت
در مورد شیرهای جهت دار که به صورت پایلوت کار می کنند، می توان از شیر دوگانه گاز/چک به عنوان تنظیم خفه کننده پایلوت (محدود کردن جریان پایلوت) استفاده کرد. در این حالت بین شیر اصلی و شیر پایلوت قرار می گیرد.
ساختار شیر دوگانه دریچه گاز / چک، نوع Z2FS6 30B
