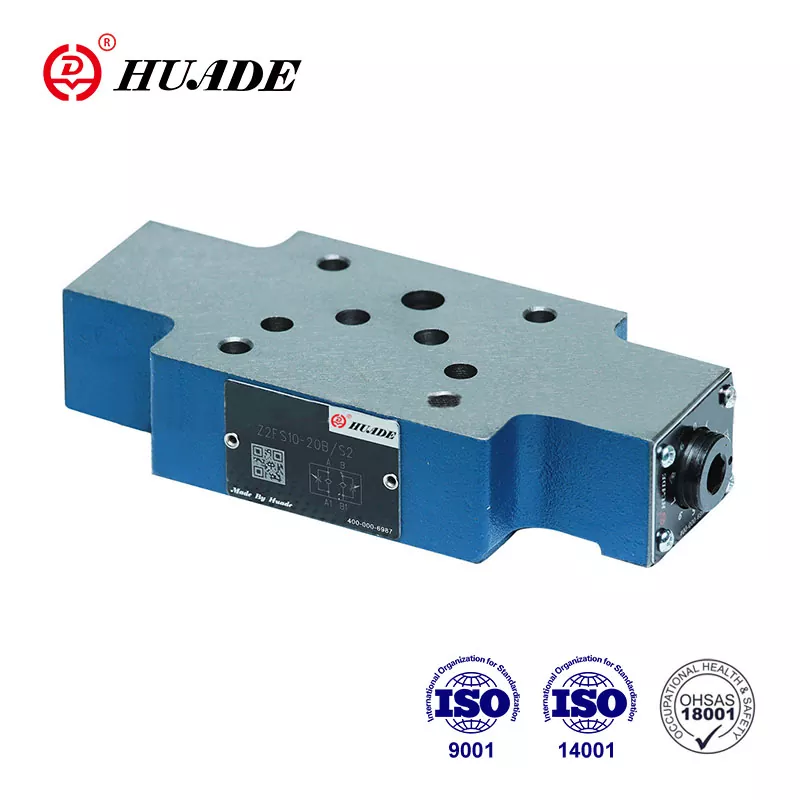

سوپاپ دودریچه گاز/چک نوع Z2FS 10...-30B/...در طرح صفحه ساندویچی می باشد. این شیر جریان برای کنترل کنتور ورودی یا خروجی متر استفاده می شود. این می تواند جایگزین سری Z2FS 10-5-3X ارائه شده توسط Rexroth به دلیل دو همکاری طولانی مدت با Rexroth شود. بسته بندی محصول دریچه گاز Z2FS 10-5 نیز می تواند سفارشی شود، مانند بسته بندی پلاستیکی ضد آب، کارتن استاندارد یا بسته بندی تخته سه لا.
|
سیال تحت فشار |
روغن معدنی (برای مهر و موم NBR)، یا استر فسفات (برای مهر و موم FPM) |
|
محدوده دمای سیال (℃) |
-30 تا 80+ |
|
محدوده ویسکوزیته (mm²/s) |
10 تا 800 |
|
درجه آلودگی |
حداکثر درجه مجاز آلودگی سیال هیدرولیک به NAS 1638 |
|
حداکثر فشار کاری (MPa) |
تا 31.5 |
|
حداکثر جریان (L/min) |
تا 160 |
|
وزن (کیلوگرم) |
تقریباً 3.1 |
ویژگی ها:
▶ شیر صفحه ساندویچ
▶ الگوی انتقال به DIN 24 340 از A، ISO 4401 و CETOP - RP 121 H
▶ برای محدود کردن جریان سیال اصلی یا پایلوت 2 پورت سرویس
▶ 3 عنصر تنظیم
. دستگیره چرخشی قابل قفل با ترازو
. دوک با شش ضلعی داخلی و مقیاس
. دستگیره چرخشی با ترازو
▶ برای کنترل کنتور ورودی یا خروجی
کاربرد:
شیر چک دوگانه دریچه گاز Z2FS 10-5 برای محدود کردن جریان اصلی یا پایلوت یک یا دو پورت سرویس استفاده می‌شود. دو دریچه گاز که به طور متقارن مرتب شده‌اند جریان را در یک جهت محدود می‌کنند و اجازه می‌دهند جریان آزاد در جهت مخالف باشد.
برای سیال کنترل کنتور از درگاه A1 به پورت A2 از طریق نقطه دریچه گاز (1)، که تا محل دریچه (2) و قرقره دریچه گاز (3.1) ساخته می شود، عبور می کند. قرقره دریچه گاز (3.1) به صورت محوری از طریق اسپیندل (4) قابل تنظیم است، بنابراین اجازه می دهد تا نقطه دریچه گاز (1) تنظیم شود. در همان زمان سیال در پورت A1 از طریق سوراخ (5) به سمت قرقره (6) می رسد. فشار موجود علاوه بر نیروی فنر، قرقره دریچه گاز (3.1) را در موقعیت دریچه گاز نگه می دارد. جریان برگشتی از درگاه سرویس B2، قرقره دریچه گاز (3.2) را در مقابل فنر (7) حرکت می دهد و باعث می شود که سوپاپ به عنوان یک سوپاپ بازرسی عمل کند. و اجازه جریان آزاد را می دهد. بسته به روشی که دریچه در آن نصب شده است، اثر دریچه گاز را می توان به عنوان کنترل کنتور ورودی یا خروجی تنظیم کرد.
محدود کردن جریان سیال اصلی
به منظور تغییر سرعت یک محرک (جریان سیال اصلی)، شیر دوگانه گاز/چک بین شیر جهت و صفحه فرعی نصب می شود.
محدود کردن جریان سیال پیلوت
در شیرهای کنترل جهتی که به صورت پایلوت کار می کنند، شیر چک دوگانه/دریچه گاز به عنوان تنظیم کننده چوک پیلوت (جریان سیال خلبان) نصب می شود. بین شیر اصلی و شیر پایلوت نصب می شود.
ساختار سوپاپ دوگانه گاز/چک، نوع Z 2 FS 10-5- 30B
نماد Z 2 FS 10 - 30B
