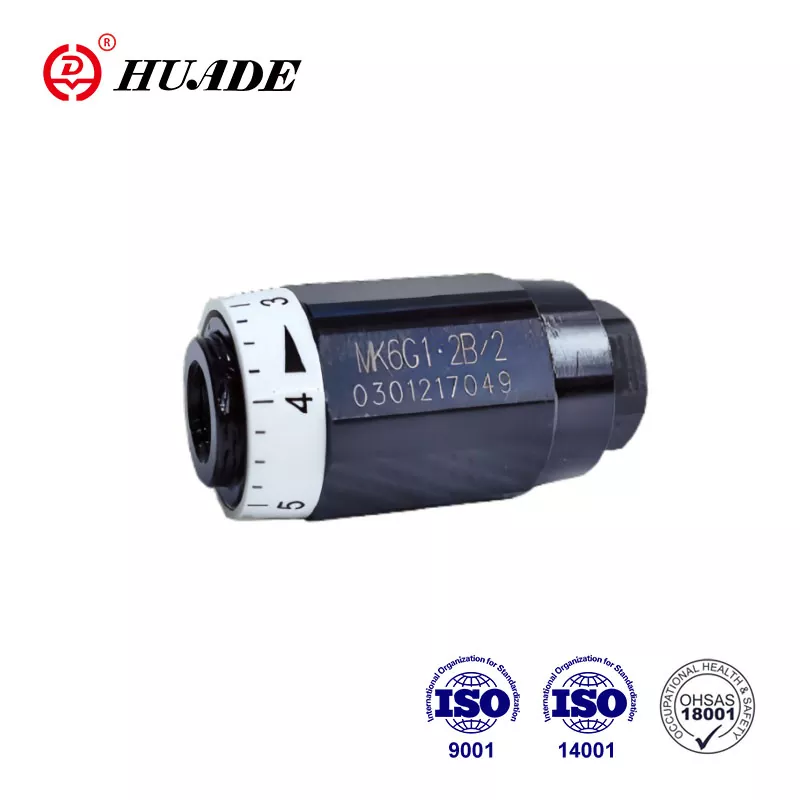

انواع سوپاپ Mk دریچه های چک دریچه گاز وابسته به فشار و ویسکوزیته است. این شیر تولید شده توسط Huade Hydraulic پرکاربردترین شیر جریان است. شیرهای جریان هیدرولیک Huade® مصرف کنندگان زیادی را به خود جلب کرده است. Huade یک علامت تجاری شناخته شده در چین است. این کارخانه دارای بیش از 750 دستگاه وارداتی از سراسر جهان برای کنترل دقیق کیفیت محصول است. بسته بندی محصول شیرهای چک دریچه گاز MK را می توان سفارشی کرد، مانند استفاده از کارتن های استاندارد، بسته بندی خلاء یا جعبه های تخته سه لا.
|
داده های فنی (برای برنامه های خارج از این پارامترها، لطفا با ما مشورت کنید!) |
|||||||
|
اندازه |
6 |
8 |
10 |
15 |
20 |
25 |
30 |
|
حداکثر جریان (L/min) |
15 |
30 |
50 |
140 |
200 |
300 |
400 |
|
فشار (MPa) |
تا 31.5 |
||||||
|
فشار ترک خوردگی (MPa) |
0.05 (نوع MK) |
||||||
|
سیال تحت فشار |
روغن معدنی یا استر فسفات |
||||||
|
محدوده ویسکوزیته (mm²/s) |
10 تا 800 |
||||||
|
محدوده دمای سیال تحت فشار (℃) |
-30 تا 80+ |
||||||
ویژگی ها:
▶ مناسب برای نصب مستقیم در خط
▶ به فشار و ویسکوزیته بستگی دارد
کاربرد:
این شیر یک شیر چک لوله‌ای است که مستقیماً روی خط لوله نصب می‌شود. دریچه دریچه گاز از ساختار شیار مثلثی محوری استفاده می کند و دارای 7 مشخصات و دو رزوه اتصال است. عملکرد اصلی شیر گاز MK کنترل سرعت محرک است.
با عبور جریان از شیر در جهت دریچه گاز، فنر و سیال پاپپت را روی نشیمنگاهش فشار می‌دهد و در نتیجه جریان را مسدود می‌کند. سیال از طریق سوراخ جانبی به نقطه دریچه گاز جریان می یابد، که بین محفظه (2) و آستین قابل تنظیم (1) تشکیل شده است. در جهت مخالف، فشار سیال بر روی صفحه پاپت اعمال می شود، بنابراین آن را از روی صندلی بلند می کند و اجازه می دهد تا سیال آزادانه، بدون گاز، از طریق دریچه جریان یابد. در عین حال، بخشی از مایعی که از خلال حلقوی عبور می کند، اثر خود تمیز شوندگی مورد نظر را ایجاد می کند.
ساختار شیر چک دریچه گاز نوع MK
نمادهای دریچه چک دریچه گاز نوع MK
