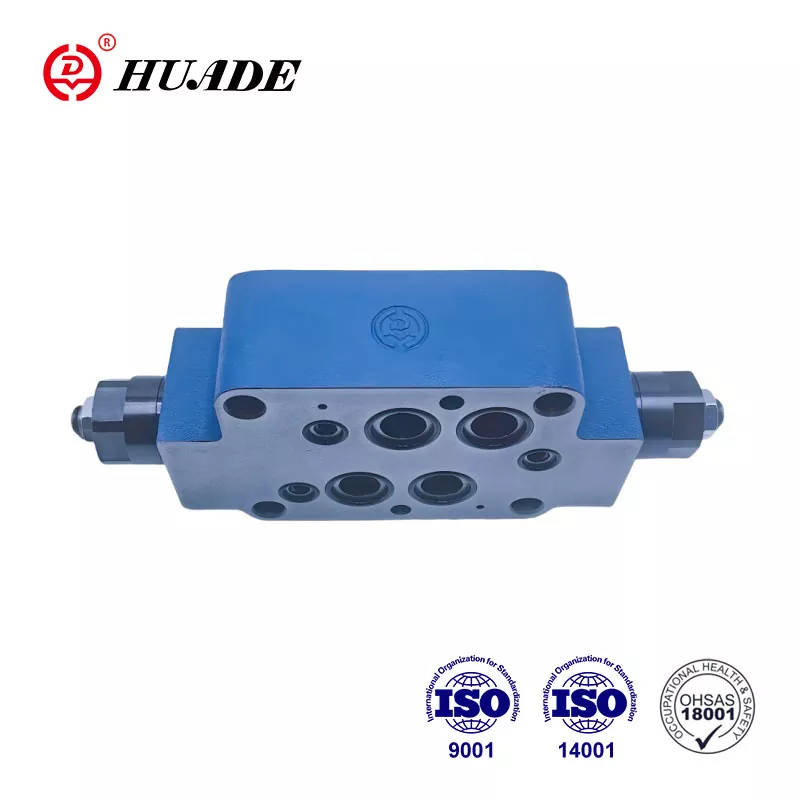

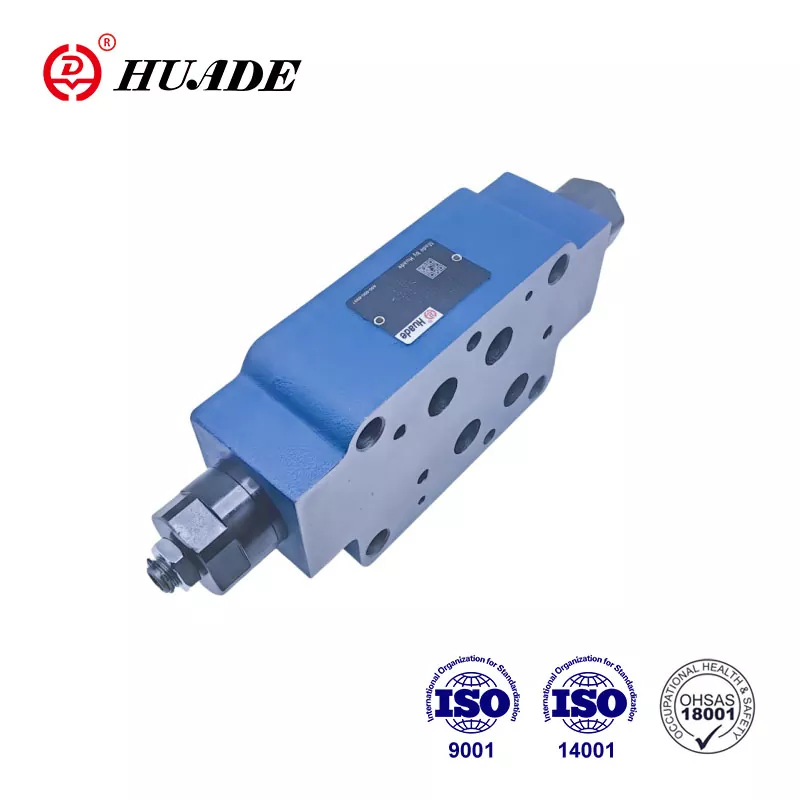

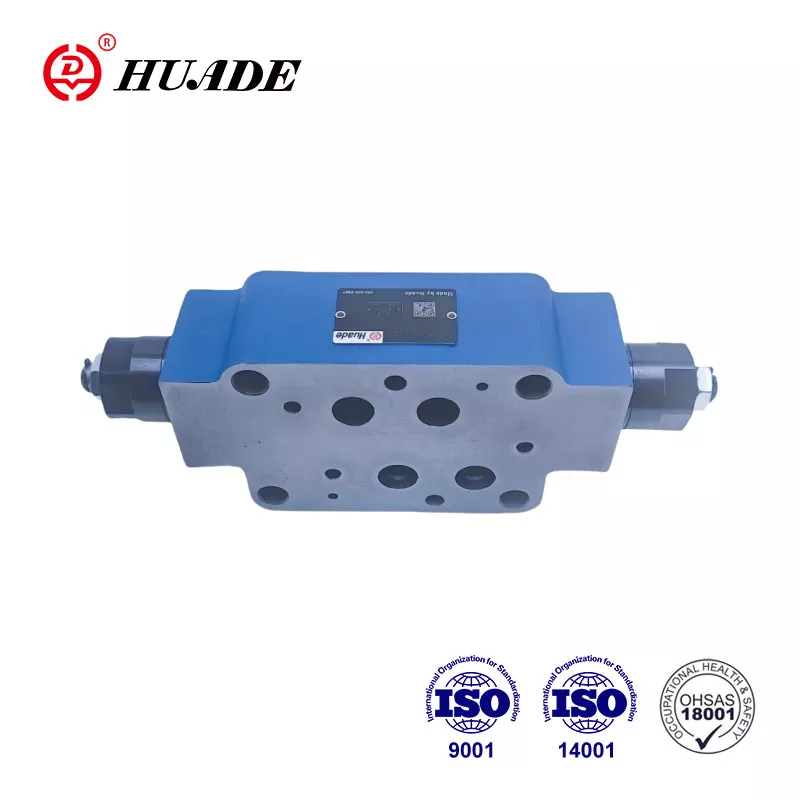

سوپاپ های طرح ساندویچ صفحه ای Z 2 FS 16 شیرهای دودریچه گاز/چک هستند. وظیفه این شیر کنترل جریان ورودی یا خروجی است. این واقعیت که Huade® Z 2 FS 16 می تواند جایگزین Rexroth® Z2FS 16 3XB شود، عمدتاً به دلیل همکاری طولانی مدت با Rexroth است. این کارخانه به شدت کیفیت محصول را کنترل می کند و تمام شیرهای چک دریچه گاز مطابق با استانداردهای بین المللی هستند.
|
داده‌های فنی (برای برنامه‌های خارج از این پارامترها، لطفاً با ما مشورت کنید!) |
|||
|
اندازه |
6 |
16 |
22 |
|
حداکثر جریان (L/min) |
80 |
250 |
350 |
|
حداکثر فشار کاری (MPa) |
31.5 |
35 |
|
|
سیال تحت فشار |
روغن معدنی (برای مهر و موم NBR)، یا استر فسفات (برای مهر و موم FPM) |
||
|
محدوده ویسکوزیته (mm²/s) |
10 تا 800 |
||
|
محدوده دمای سیال (℃) |
-30 تا 80+ |
||
ویژگی ها:
▶ طرح بشقاب ساندویچی
▶ الگوی انتقال به DIN 24 340، از A، ISO 4401 و CETOP - RP 121H
▶ محدود کردن جریان اصلی یا پایلوت با دو پورت سرویس
▶ کنتور ورودی یا خروجی کنتور.
کاربرد:
دریچه‌های چک دریچه گاز Z 2 FS 16 برای محدود کردن جریان روغن اصلی یا پایلوت در یک یا دو پورت سرویس استفاده می‌شوند.
شیرهای نوع Z 2 FS 16 دریچه‌های دودریچه گاز/چک در طراحی صفحه ساندویچی هستند. دو سوپاپ دریچه گاز/چک که به طور متقارن چیده شده اند، جریان را (با استفاده از قرقره های دریچه گاز قابل تنظیم) در یک جهت محدود می کنند و جریان بازگشت آزاد را در جهت دیگر اجازه می دهند.
محدود کننده جریان اصلی
سوپاپ دوگانه گاز/چک بین شیر جهت و صفحه فرعی برای تغییر سرعت یک محرک (محدود کننده جریان اصلی) نصب می شود.
محدود کردن جریان پایلوت
در مورد شیرهای جهت دار که به صورت پایلوت کار می کنند، می توان از شیر دوگانه گاز/چک به عنوان تنظیم خفه کننده پایلوت (محدود کردن جریان پایلوت) استفاده کرد. در این حالت بین شیر اصلی و شیر پایلوت قرار می گیرد.
ساختار سوپاپ دوگانه گاز/چک، Type Z 2 FS 16 3XB
