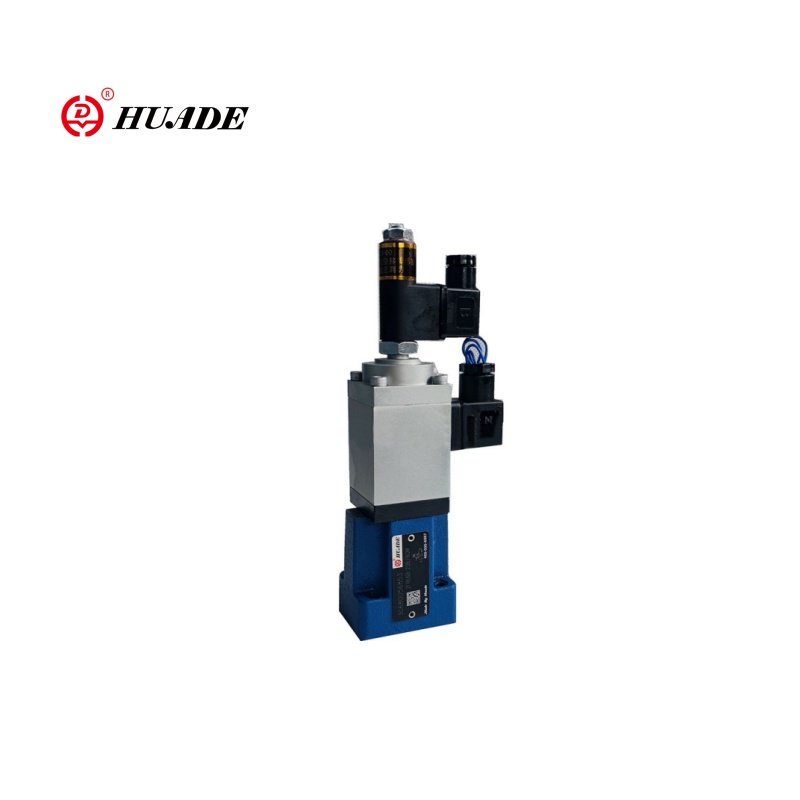

شیر کنترل جریان متناسب را به عنوان "سوئیچ هوشمند دیمر" سیستم های هیدرولیک در نظر بگیرید. درست مانند سوئیچ دیمر که به شما امکان می دهد میزان روشنایی نور را کنترل کنید، این سوپاپ ها به شما امکان می دهند دقیقا سرعت روغن هیدرولیک را در سیستم خود کنترل کنید. [اول درک کنیددریچه های تناسبی چیست.]
چرا این مهم است:
شیرهای هیدرولیک سنتی یا کاملاً باز یا کاملاً بسته هستند - مانند یک کلید چراغ معمولی. دریچه های متناسب به شما کنترل صاف و دقیقی می دهند - مانند آن سوئیچ دیمر. این کنترل صاف به این معنی است:
- شوک و لرزش کمتر در ماشین آلات شما
- حرکت دقیق تر سیلندرها و موتورهای هیدرولیک
- بهره وری انرژی بهتر
- عملکرد نرم تر در کل
مفهوم اساسی
در اینجا نحوه کار به زبان ساده آمده است:
ورودی برق
شما یک سیگنال الکتریکی (معمولاً 4-20 میلی آمپر یا 0-10 ولت) به شیر ارسال می کنید.
پاسخ متناسب
دریچه متناسب با آن سیگنال باز می شود
کنترل جریان
سیگنال بیشتر = جریان بیشتر، سیگنال کمتر = جریان کمتر
عملکرد صاف
تغییرات به تدریج اتفاق می افتد، نه ناگهانی
این رابطه متناسب چیزی است که این شیرها را در سیستم های هیدرولیک مدرن بسیار ارزشمند می کند.
چرا اهمیت دارند: تکامل از کنترل ساده به هوشمند
روش قدیمی: کنترل Bang-Bang
در گذشته، اکثر سیستم های هیدرولیک از شیرهای روشن/خاموش ساده (به نام کنترل "بنگ-بنگ") استفاده می کردند. این شیرها دو تنظیم داشتند:
- کاملا باز:حداکثر جریان
- کاملا بسته:بدون جریان
مشکلات کنترل بنگ بنگ:
- هنگامی که شیرها به سرعت باز یا بسته می شوند، فشار ناگهانی افزایش می یابد
- لرزش و استرس مکانیکی روی تجهیزات
- مشکل در دستیابی به سرعت یا موقعیت دقیق
- اتلاف انرژی ناشی از عملیات جریان کامل ثابت
راه جدید: کنترل متناسب
دریچه های متناسب با ارائه موارد زیر همه چیز را تغییر دادند:
شتاب صاف
به جای حرکت ناگهانی استارت-ایست، ماشین آلات به آرامی از حالت سکون به سرعت کامل حرکت می کنند.
کنترل دقیق سرعت
می توانید سرعت های دقیقی را برای قسمت های مختلف چرخه ماشین تنظیم کنید.
بهره وری انرژی
سیستم فقط در مواقعی که به آن نیاز دارد از جریان مورد نیاز خود استفاده می کند.
کیفیت بهتر محصول
حرکت نرمتر به معنای نتایج بهتر در فرآیندهای تولید است.
کاهش تعمیر و نگهداری
شوک و لرزش کمتر به معنای عمر طولانی تر تجهیزات است.
تاثیر دنیای واقعی
ماشین قالب گیری تزریقی را در نظر بگیرید که قطعات پلاستیکی را می سازد:
- سیستم قدیمی:قوچ تزریق با سرعت کامل حرکت کرد یا به طور کامل متوقف شد و باعث نقص و هدر رفتن مواد شد
- سیستم جدید:سرعت رم در طول چرخه تزریق به آرامی تغییر می کند و قطعات ثابت و باکیفیت تولید می کند
این تکامل از کنترل ساده به هوشمند، شیرهای متناسب را در تولید مدرن ضروری کرده است.
نحوه کار آنها: درون فناوری
درک نحوه عملکرد شیرهای کنترل جریان متناسب به شما در انتخاب و استفاده بهتر از آنها کمک می کند. بیایید اجزای کلیدی را تجزیه کنیم.
[کامل را بیاموزیداصل کار دریچه های متناسب]
1. شیر برقی متناسب: مغز
شیر برقی متناسب مانند مغز شیر است. برخلاف شیر برقی های معمولی که روشن یا خاموش هستند، شیر برقی های متناسب می توانند بر اساس سیگنال الکتریکی که دریافت می کنند، مقادیر متفاوتی نیرو ایجاد کنند.
چگونه کار می کند:
- دریافت سیگنال الکتریکی (جریان یا ولتاژ)
- نیروی مغناطیسی متناسب با آن سیگنال ایجاد می کند
- سیگنال بیشتر = نیروی مغناطیسی بیشتر
- این نیرو قسمت های داخلی شیر را به حرکت در می آورد
ویژگی های کلیدی:
- از برق DC برای عملکرد روان استفاده می کند
- اغلب از سیگنال های PWM (مدولاسیون عرض پالس) در حدود 200 هرتز استفاده می کند
- ممکن است شامل "دوش" باشد - ارتعاشات کوچکی که اصطکاک را کاهش می دهد
2. بدنه قرقره و سوپاپ: کنترل کننده جریان
در داخل بدنه سوپاپ سیلندر ماشینکاری دقیقی به نام قرقره قرار دارد. این قرقره برای کنترل جریان به جلو و عقب می لغزد.
ویژگی های طراحی قرقره
- بریدگی های اندازه گیری:اشکال ویژه (V، U یا مستطیل) بر روی قرقره که نحوه تغییر جریان با موقعیت قرقره را کنترل می کند.
- ویژگی های همپوشانی:نحوه تراز شدن لبه های قرقره با پورت ها بر پاسخ سوپاپ تأثیر می گذارد
ویژگی های جریان
- جریان خطی:جریان به طور متناسب با حرکت قرقره افزایش می یابد
- جریان پیشرونده:جریان در دهانه‌های بزرگتر افزایش می‌یابد و در جریان‌های کم، کنترل دقیق‌تری می‌دهد
3. جبران فشار: حفظ جریان ثابت
یکی از مهمترین ویژگی ها در شیرهای تناسبی با کیفیت، جبران فشار است. این سیستم تضمین می کند که جریان حتی زمانی که فشار بار تغییر می کند ثابت می ماند.
مشکل بدون جبران:اگر بار سنگینی را بلند می کنید، فشار برگشتی افزایش می یابد و حتی اگر باز شدن شیر ثابت بماند، جریان کاهش می یابد.
راه حل:یک جبران کننده فشار به طور خودکار افت فشار را در سراسر قرقره اصلی تنظیم می کند تا آن را ثابت نگه دارد.
مزایا:
- جریان فقط به سیگنال شیر بستگی دارد نه به بار
- رفتار سیستم قابل پیش بینی
- برنامه نویسی و کنترل آسان تر
4. سیستم های بازخورد: اطمینان از دقت
شیرهای تناسبی سطح بالاتر شامل سیستم های بازخوردی هستند که موقعیت واقعی قرقره را کنترل کرده و آن را با موقعیت مورد نظر مقایسه می کنند.
| نوع سوپاپ | بازخورد | دقت | هزینه | برنامه های کاربردی |
|---|---|---|---|---|
| شیرهای حلقه باز | بدون بازخورد | متوسط | پایین تر | برنامه های کاربردی اساسی |
| شیرهای حلقه بسته | سنسورهای LVDT | بالا | بالاتر | برنامه های کاربردی دقیق |
انواع شیرهای کنترل جریان متناسب
شیرهای متناسب در چندین پیکربندی وجود دارند. درک این انواع به شما کمک می کند تا مورد مناسب را برای برنامه خود انتخاب کنید.
توسط مکانیزم درایو
شیرهای عمل مستقیم
شیر برقی مستقیماً قرقره را حرکت می دهد
- پاسخ سریع (5-10 میلی ثانیه)
- اندازه جمع و جور
- طراحی ساده
محدودیت ها:محدود به جریان های کوچکتر (<50 L/min) و فشار (<210 bar)
بهترین برای:سیستم های کوچک، دستگاه های پزشکی، مراحل آزمایشی برای دریچه های بزرگتر
شیرهای پایلوت (دو مرحله ای)
یک سوپاپ پایلوت کوچک جریان روغن را برای حرکت دادن قرقره اصلی کنترل می کند
- می تواند جریان های بالا را تحمل کند (تا 1600 لیتر در دقیقه)
- فشار بالا (تا 350 بار)
محدودیت ها:پاسخ آهسته تر (~ 100 میلی ثانیه)
بهترین برای:ماشین آلات سنگین، سیستم های صنعتی بزرگ، برنامه های کاربردی با قدرت بالا
بر اساس تابع
شیرهای کنترل جریان
- وظیفه اصلی کنترل نرخ جریان است
- معمولا تنظیمات 2 یا 3 طرفه
- اغلب شامل جبران فشار می شود
- کنترل سرعت محرک
شیرهای کنترل جهت
- هم جریان و هم جهت را کنترل کنید
- معمولاً شیرهای 4 طرفه و 3 موقعیت
- چندین شیر ساده را تعویض کنید
- جهت و سرعت سیلندر یا موتور را کنترل کنید
شیرهای کنترل فشار
- فشار سیستم را به جای جریان کنترل کنید
- شامل شیرهای تسکین دهنده و شیرهای کاهش فشار
- فشارهای عملیاتی ایمن را حفظ کنید
متناسب با سایر انواع شیر
درک نحوه مقایسه شیرهای متناسب با سایر فناوری ها به شما کمک می کند تا تصمیمات بهتری بگیرید.
دریچه های روشن/خاموش متناسب در مقابل
| ویژگی | سوپاپ های روشن/خاموش | شیرهای متناسب |
|---|---|---|
| نوع کنترل | باینری (باز/بسته) | پیوسته (متغیر) |
| کنترل جریان | جریان کامل یا بدون جریان | هر جریانی از 0-100٪ |
| شوک سیستم | بالا (تغییرات ناگهانی) | کم (انتقالات صاف) |
| مصرف انرژی | اغلب اسراف کننده | کارآمد (تطابق تقاضا) |
| پیچیدگی | مدارهای ساده | الکترونیک پیچیده تر |
| هزینه | هزینه اولیه کم | هزینه اولیه بالاتر |
شیرهای متناسب در مقابل سروو
| ویژگی | شیرهای متناسب | سوپاپ سروو |
|---|---|---|
| دقت | خوب (±2-5%) | عالی (±0.5%) |
| سرعت پاسخگویی | متوسط (2-50 هرتز) | بسیار سریع (> 100 هرتز) |
| هزینه | متوسط | بالا (10-20 برابر بیشتر) |
| تحمل آلودگی | بالا | کم (به روغن بسیار تمیز نیاز دارد) |
| پیچیدگی | متوسط | بالا |
| تعمیر و نگهداری | استاندارد | تخصصی |
زمان انتخاب هر نوع
دریچه های روشن/خاموش را زمانی انتخاب کنید که:
- شما فقط به کنترل باز/بسته ساده نیاز دارید
- هزینه نگرانی اصلی است
- این برنامه می تواند شوک و لرزش را تحمل کند
- کنترل دقیق مورد نیاز نیست
دریچه های متناسب را زمانی انتخاب کنید که:
- شما به سرعت متغیر یا کنترل موقعیت نیاز دارید
- عملکرد صاف مهم است
- کارایی انرژی مهم است
- دقت متوسط کافی است
- کار در محیط های صنعتی معمولی
برای مشخصات هیدرولیک، نگاه کنیدراهنمای شیرهای تناسبی هیدرولیک
دریچه های سروو را زمانی انتخاب کنید که:
- دقت فوق العاده بالا مورد نیاز است
- پاسخ بسیار سریع مورد نیاز است
- هزینه در درجه دوم عملکرد است
- شما می توانید مایع هیدرولیک را بسیار تمیز نگه دارید
- برنامه آن را می طلبد (هوا فضا، آزمایش)
معیارهای کلیدی عملکرد که باید بدانید
هنگام انتخاب یک دریچه تناسبی، چندین معیار عملکرد تعیین می کنند که چقدر در برنامه شما کار می کند.
رتبه بندی جریان و فشار
حداکثر نرخ جریان
- معمولاً در یک افت فشار استاندارد (مانند 5 بار یا 70 psi) مشخص می شود.
- محدوده معمول: 7-1000 لیتر در دقیقه (2-260 GPM)
- بر اساس نیازهای سرعت محرک خود انتخاب کنید
حداکثر فشار
- محدودیت فشار عملیاتی ایمن
- محدوده معمول: 280-400 بار (4000-5800 psi)
- باید بیش از حداکثر فشار سیستم شما باشد
افت فشار
- فشار در سراسر شیر در جریان نامی از دست می رود
- پایین تر برای کارایی بهتر است
- معمولی: 5-35 بار (70-500 psi) در جریان نامی
دقت و تکرارپذیری
هیسترزیس
تفاوت خروجی هنگام نزدیک شدن به یک نقطه از جهات مختلف
- معمولی: 2-5٪ از مقیاس کامل
- پایین تر برای کاربردهای دقیق بهتر است
خطی بودن
جریان شیر چقدر از سیگنال ورودی پیروی می کند
- معمولی: ± 2% از مقیاس کامل
- کنترل شیرهای خطی راحت تر است
تکرارپذیری
سازگاری هنگام بازگشت به همان سیگنال ورودی
- معمولی: ± 1-3٪ از مقیاس کامل
- برای تولید مداوم مهم است
باند مرده
محدوده سیگنال ورودی که هیچ خروجی تولید نمی کند
- معمولی: 2-5٪ از محدوده سیگنال کامل
- ناشی از همپوشانی قرقره، لازم برای آب بندی
جدول مقایسه عملکرد
| نوع سوپاپ | محدوده جریان | فشار | زمان پاسخگویی | هیسترزیس | تحمل آلودگی | هزینه نسبی |
|---|---|---|---|---|---|---|
| تناسب پایه | 7-100 لیتر در دقیقه | تا 280 بار | 20-100 میلی‌ثانیه | 3-5٪ | بالا | 2-4 برابر |
| حلقه بسته متناسب | 7-1000 لیتر در دقیقه | تا 350 بار | 10-50 میلی ثانیه | 1-2٪ | بالا | 4-8 برابر |
| سروو متناسب | 10-500 لیتر در دقیقه | تا 350 بار | 5-20 میلی ثانیه | <1% | متوسط | 8-15 برابر |
