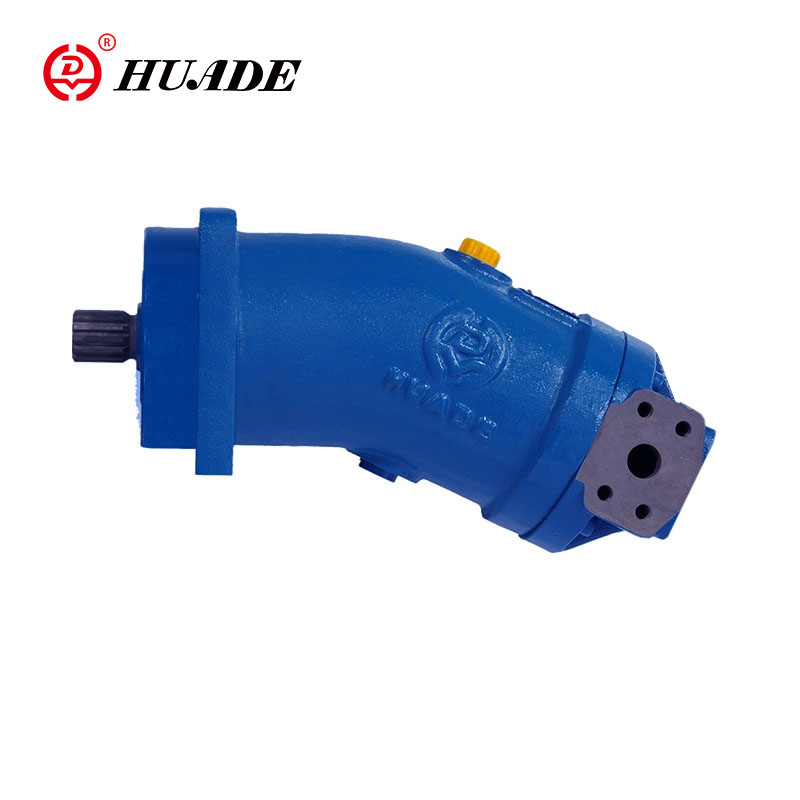

پمپ ثابت پیستون محوری/موتور A2F

پمپ/موتور ثابت پیستون محوری A2F A2F می تواند به عنوان پمپ موتور در درایورهای هیدرواستاتیک ، در مدار باز یا بسته استفاده شود. این واحد پیستون محوری طراحی محور خم با جابجایی ثابت است. اگر به عنوان پمپ عملیاتی شود ، جریان پمپ A2F متناسب با سرعت و جابجایی درایو است. در صورت کار به عنوان موتور ، سرعت خروجی موتور A2F متناسب با حجم جارو و معکوس متناسب با جابجایی است. گشتاور خروجی با افت فشار بین طرف های فشار زیاد و پایین افزایش می یابد.

پارامتر محصول پمپ/موتور ثابت پیستون محوری A2F

• اندازه: 10-500
• فشار اوج: حداکثر 40MPa
• مدار: برای مدار باز یا بسته.
• طراحی: پیستون مخزن محوری ، طراحی محور خم

▶فشار عملیاتی ورودی

◆پمپاژ

حداقل فشار در درگاه های A یا B

P_غضب------ 0.08ma

در مدارهای بسته ، فشار خوراک باید بسته به سرعت پمپ و مایع هیدرولیک ویسکوزیته ، بین 0.2MPa و 0.6MPa باشد

◆موتور

فشار در بندر A یا B

فشار اسمی pn = 35MPa

فشار اوج P_حداکثر= 40MPa

مجموع فشارها در بنادر A و B نباید از 70MPa (فشار فردی در هر دو طرف حداکثر 40MPa) باشد

▶فشار عملیاتی خروجی

◆پمپاژ

فشار اسمی --- P_N= 35MPa

فشار اوج ----- ص_حداکثر= 40MPa

فشار

▶حداکثر فشار مورد مجاز (در بندر T)

pabs ---- 0.2MPa

دامنه دمای روغن

t_حداقل---- -25

t_حداکثر--- +80

دامنه ویسکوزیته

V_حداقل---- (برای دوره های کوتاه) 10 میلی متر²/s

V_حداکثر--- (برای دوره های کوتاه) 1000 میلی متر²/s

▶ ویسکوزیته بهینه عملیاتی

V_{انتخاب کردن}--- 16-36 میلی متر²/s

ویژگی محصول و کاربرد پمپ/موتور ثابت پیستون محوری A2F

ویژگی

▶ گروه دوار با کارایی بالا با منطقه کنترل کروی به خوبی با مزایا: سرعت محیطی کم خود محور ، راندمان بالا.

▶ یاتاقان های نورد قوی ماندگار عمر طولانی هستند.

shaft شافت را قادر به اتخاذ بارگذاری شعاعی.

Flange Flange ISO ، یکنواخت برای جابجایی ثابت.

▶ پمپ/موتور و موتورهای متغیر از اندازه 55.

▶ ممکن است در رابطه با مایعات مقاوم در برابر آتش استفاده شود.

▶ نسل کم صداهایی.

کاربرد

پمپ/موتور ثابت پیستون محوری A2F به طور گسترده ای در ماشین آلات مهندسی ، ماشین آلات زغال سنگ ، ماشین آلات کشاورزی ، تجهیزات متالورژی ، ابزار ماشین و غیره استفاده می شود.
