هنگام انتخاب بین شیر 2 راه در مقابل شیر 3 راه برای سیستم خود ، درک تفاوت های کلیدی آنها می تواند هزاران هزینه نصب را صرفه جویی کرده و از اشتباهات گران قیمت جلوگیری کند. این که آیا شما روی لوله کشی ، HVAC یا برنامه های صنعتی کار می کنید ، این راهنمای جامع همه چیزهایی را که باید در مورد این دستگاه های کنترل جریان ضروری بدانید تجزیه می کند.

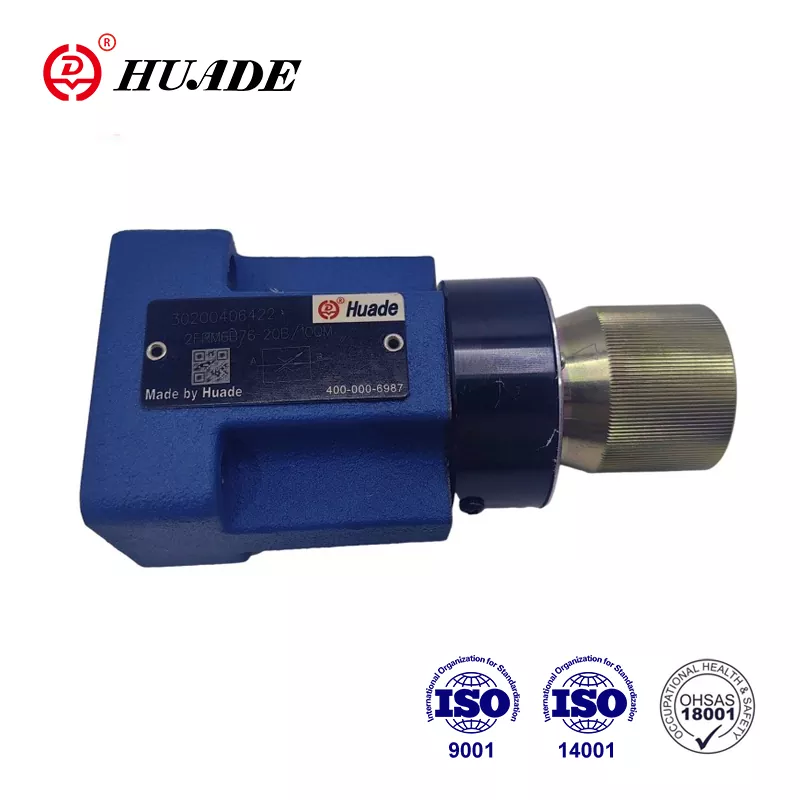

شیر 2 طرفه جریان سیال را از طریق یک مسیر واحد با دو پورت کنترل می کند:
مکانیسم های توپ ، پلاگین یا دروازه اجازه می دهد شیر مانند یک درب عمل کند - کاملاً باز ، بسته یا جزئی برای جریان کنترل شده باز است. این دریچه ها از لوله کشی دریچه 2 طرفه مانند انزوا ، خاموش و تنظیم جریان اصلی برتری دارند.
شیر 3 طرفه برای مخلوط کردن یا منحرف کردن برنامه ها ، بین سه پورت جریان می یابد:
این دریچه ها در تنظیمات L-Port (منحرف) و T-Port (مخلوط کردن) قرار می گیرند و آنها را برای 3 روش مخلوط کردن برنامه های شیر در HVAC و کنترل فرآیند ایده آل می کنند.
ضریب جریان (CV) اندازه گیری میزان آب (در GPM) از طریق دریچه با افت فشار 1 psi را اندازه گیری می کند:
| اندازه دریچه | CV 2 طرفه | CV 3 طرفه | از دست دادن کارایی |
|---|---|---|---|
| 1/2 " | 8.5 | 6.0 | 29 ٪ |
| 1 " | 25 | 18 | 28 ٪ |
| 2 | 90 | 65 | 28 ٪ |
| 3 " | 210 | 150 | 29 ٪ |
دریچه های 3 طرفه به طور معمول به دلیل محدودیت جریان داخلی ، مقادیر CV 25-30 ٪ پایین دارند.
دامنه استاندارد:5-150 psi
گزینه های فشار بالا:حداکثر 6000 psi
عملکرد بهینه:محدوده 10-50 psi
دامنه استاندارد:10-125 psi
محدودیت:هندسه داخلی پیچیده تحمل فشار را کاهش می دهد
عملکرد بهینه:محدوده 15-75 psi
| کاربرد | مواد 2 طرفه | مواد 3 طرفه | بهترین انتخاب |
|---|---|---|---|
| آب مسکونی | برنج ، برنز | برنج | برنج (هر دو نوع) |
| بخار صنعتی | فولاد ضد زنگ 316 | فولاد ضد زنگ 316 | SS 316 (هر دو نوع) |
| پردازش شیمیایی | Hastelloy ، ptfe-lined | گزینه های محدود | 2 طرفه ترجیح داده می شود |
| غذا و نوشیدنی | SS 316L ، بهداشتی | SS 316L | هر دو مناسب |
| رسانه خورنده | PVC ، CPVC ، PVDF | عمدتا پی وی سی | 2 طرفه گزینه های بیشتری را ارائه می دهد |
لوله کشی شیر 2 راه اولیه:
برنامه های سوپاپ مخلوط 3 روش مشترک:
| اندازه دریچه | هزینه 2 طرفه | هزینه 3 طرفه | اختلاف قیمت |
|---|---|---|---|
| 1/2 " | 45-85 دلار | 120-180 دلار | +150 ٪ |
| 1 " | 85-150 دلار | 200-350 دلار | +140 ٪ |
| 2 | 200-400 دلار | 500-900 دلار | +130 ٪ |
| 3 " | 450-800 دلار | 900-1،600 دلار | +120 ٪ |
اجزای مورد نیاز:2-4 دریچه برای مخلوط کردن برنامه ها
هزینه های اضافی:لوله کشی اضافی ، اتصالات ، کنترل
زمان نصب:3-5 ساعت برای تنظیمات پیچیده
هزینه کل سیستم:اغلب برای برنامه های چند مسیر 20-40 ٪ بالاتر است
اجزای مورد نیاز:سوپاپ تک عملکردهای مختلف را کنترل می کند
صرفه جویی در فضا:کاهش لوله ها
زمان نصب:1-2 ساعت معمولی
هزینه کل سیستم:با وجود هزینه بالاتر دریچه پایین تر
| نوع سیستم | راه اندازی 2 طرفه | راه اندازی 3 طرفه | پس انداز |
|---|---|---|---|
| هزینه اولیه | 800 دلار | 1200 دلار | -400 دلار |
| نصب | 600 دلار | 300 دلار | +300 دلار |
| نگهدار | 400 دلار | 250 دلار | +150 دلار |
| هزینه انرژی | 1500 دلار | 1200 دلار | +300 دلار |
| کل TCO | 3،300 دلار | 2،950 دلار | +350 دلار |
انواع محرک:برقی (24V-240V) ، پنوماتیک (3-15 psi) ، کتابچه راهنمای کاربر
سیگنال های کنترل:0-10V ، 4-20mA ، دیجیتال (Modbus ، Bacnet)
زمان پاسخ:15-90 ثانیه معمولی
دقت موقعیت یابی:± 1-2 ٪
انواع محرک:همان دو طرفه اما اغلب به گشتاور بیشتری نیاز دارد
منطق کنترل:پیچیده تر (نسبت های اختلاط ، توالی های منحرف)
زمان پاسخ:30-120 ثانیه به دلیل محرک های بزرگتر
دقت موقعیت یابی:± 2-5 ٪ به دلیل پیچیدگی
مثال:50 GPM جریان با 10 psi قطره نیاز به CV = 50/√10 = 15.8 دارد
توجه:30 ٪ ضریب ایمنی الگوهای پیچیده جریان را به خود اختصاص می دهد
تصمیم شیر 2 راه در مقابل 3 راه دریچه در نهایت به الزامات کاربردی خاص شما بستگی دارد:
دریچه های 2 طرفهدر برنامه های ساده و مقرون به صرفه که در آن کنترل دقیق تک مسیر لازم است ، اکسل کنید. با رتبه بندی CV بالاتر و افت فشار کمتری ، آنها برای کنترل جریان اساسی و انزوا ایده آل هستند.
دریچه های 3 طرفهدرخشش در سیستم های پیچیده ای که نیاز به اختلاط ، منحرف یا کنترل دما دارند. با وجود هزینه های اولیه بالاتر ، آنها اغلب هزینه های کل مالکیت را در برنامه های چند مسیر ارائه می دهند.
برای 3 روش مخلوط کردن برنامه های شیر در HVAC یا کنترل فرآیند ، سرمایه گذاری به طور معمول از طریق نصب ساده و بهبود عملکرد سیستم پرداخت می شود. برای استفاده از لوله کشی دریچه 2 طرفه در کاربردهای صنعتی مسکونی یا ساده ، هزینه پایین تر و قابلیت اطمینان اثبات شده آنها را به عنوان انتخاب هوشمندانه تبدیل می کند.
به یاد داشته باشید: بهترین دریچه همیشه پیشرفته ترین نیست-این همان چیزی است که ضمن ارائه بهترین ارزش بلند مدت ، نیازهای سیستم شما را برآورده می کند. در صورت شک ، با مهندسان Valve یا پیمانکاران باتجربه که می توانند برنامه خاص شما را ارزیابی کرده و راه حل بهینه را توصیه کنند ، مشورت کنید.
