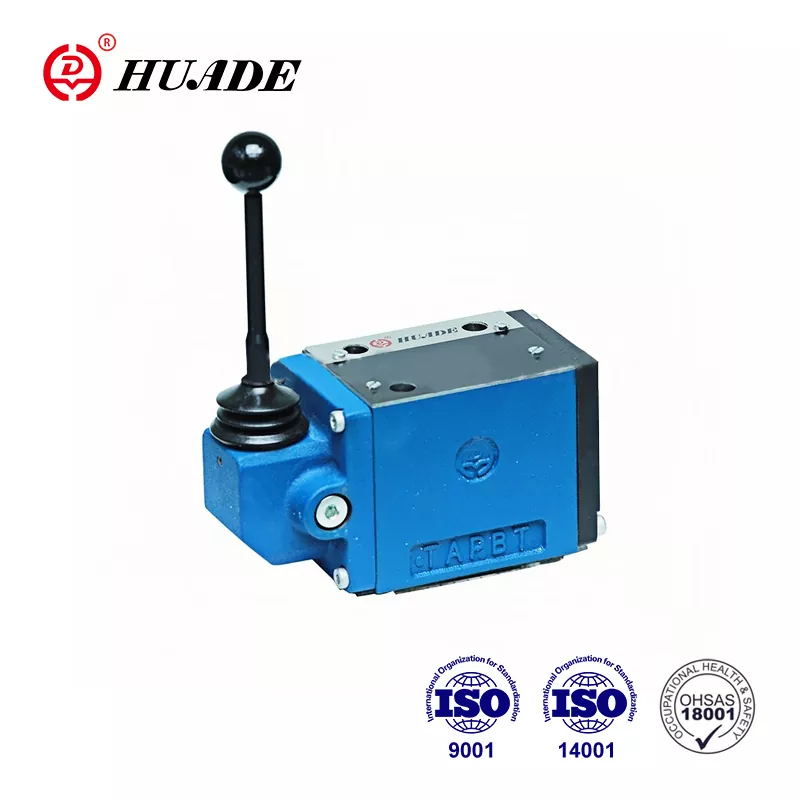

شیر کنترل جهت WMM 10

Huafilter یک شرکت صنعت و تجارت یکپارچه است. ما عمدتاً شیرهای هیدرولیک Huade® را عرضه می کنیم و سیستم های هیدرولیک را در چین تعمیر می کنیم. ما مفتخریم که تنها نماینده خارج از کشور Huade باشیم. هر شیر کنترل جهت WMM 10 دارای یک سال گارانتی می باشد. شیرهای جهت ما همیشه مطابق با استانداردهای بین المللی بوده است. شیرهای جهت ما عملکرد پایداری دارند و در حال حاضر در بین مصرف کنندگان چینی محبوب هستند. ما خدمات پس از فروش خوبی را با مهندسین مجرب ارائه می دهیم که پشتیبانی فنی به موقع ارائه می دهند. ما متعهد به همکاری با شرکت های سراسر جهان برای موفقیت متقابل هستیم.

ارسال استعلام دانلود PDF

توضیحات محصول

Huade یک شرکت دولتی مشهور چینی است که متخصص در فناوری کنترل هیدرولیک است. شیرهای Huade® WMM 10 به دلیل دو تجربه همکاری طولانی مدت با Rexroth می توانند به طور کامل جایگزین سری های مشابه ارائه شده توسط Rexroth شوند. با کیفیت خوب و قیمت پایین قابل رقابت است. این شیر جهت دار از خدمات نگهداری رایگان در دوره گارانتی یک ساله برخوردار است. این کارخانه ISO9001، ISO14001 و OH SAS18001 را گذرانده است. شیرهای هیدرولیک Huade به دلیل عملکرد برتر به طور گسترده در صنایع نظامی و سایر زمینه ها استفاده می شود.

پارامتر محصول شیر کنترل جهت WMM 10

اطلاعات فنی (برای برنامه های خارج از این پارامترها. لطفا با ما مشورت کنید!)
اندازه		10
حداکثر فشار کاری	پورت A. B. P (㎫)	به 31.5
	پورت T (㎫)	تا 15
حداکثر جریان (L/min)		به 120
مقطع جریان (موقعیت کنترل 0)		برای نماد Q، 6٪ از مقطع اسمی
		برای نماد W، 3٪ از مقطع اسمی
سیال تحت فشار		روغن های معدنی (برای مهر و موم NBR) یا استر فسفات (برای مهر و موم FPM)
محدوده دمای سیال تحت فشار (℃)		-30+80
محدوده ویسکوزیته (mm2/s)		2.8 تا 500
وزن (کیلوگرم)		تقریباً 3.3
کنترل قدرت روی دسته (N)		با مهار حدود 16~23
		بدون بازدارنده حدود 20~27

ویژگی محصول و کاربرد شیر کنترل جهت WMM 10

ویژگی ها:

▶ دریچه قرقره جهت دار مستقیم با اهرم دستی

▶ با برگشت فنری یا بازدارنده، اختیاری

▶ برای نصب زیر صفحه

▶ الگوی انتقال به Din 24 340 فرم A، ISO 4401 و CETOP - RP 121H

کاربرد:

شیر جهت دار نوع WMM 10 از اتصال صفحه استفاده می کند که دارای مزایای اندازه کوچک، ظرفیت جریان بزرگ و قابلیت اطمینان خوب در مقایسه با سایر شیرهای سری داخلی است. این به طور گسترده ای در ماشین آلات ساختمانی، ماشین آلات شیمیایی، ماشین آلات صنعتی سبک، لوکوموتیو و سایر صنایع استفاده می شود.

توابع، بخش و نمادهای شیر کنترل جهت WMM 10

دریچه‌های نوع WMM 10، دریچه‌های قرقره‌ای جهتی با اهرم دستی هستند. آنها شروع، توقف و جهت یک جریان را کنترل می کنند.

دریچه های جهت دار اساساً از یک محفظه①، اهرم دستی②، استخر کنترل ③ و همچنین یک یا دو فنر برگشتی تشکیل شده اند. در شرایطی که کار نمی‌کند، قرقره کنترل در حالت خنثی یا در موقعیت اولیه آن توسط فنرهای برگشتی ④ قرار می‌گیرد. قرقره کنترل③ از طریق اهرم دستی ② فعال می شود، این از طریق یک مفصل و پین مستقیماً روی قرقره کنترل ③ عمل می کند. به این ترتیب قرقره از وضعیت استراحت خود به موقعیت سوئیچ مورد نیاز خود منتقل می شود. پس از اینکه اهرم دستی ② به موقعیت سوئیچ صفر برگشت، قرقره ③ از طریق فنرهای برگشتی ④ به حالت خنثی برمی گردد.

نوع 4WMM../F.. (با مهار)

این شیرها یا شیرهای کنترل جهتی 2 یا 3 موقعیتی هستند که دارای یک ضربه گیر هستند که در همه موقعیت های سوئیچ کار می کند.

نمای بریده از نوع WMM10...30B

دریچه گاز کارتریج
