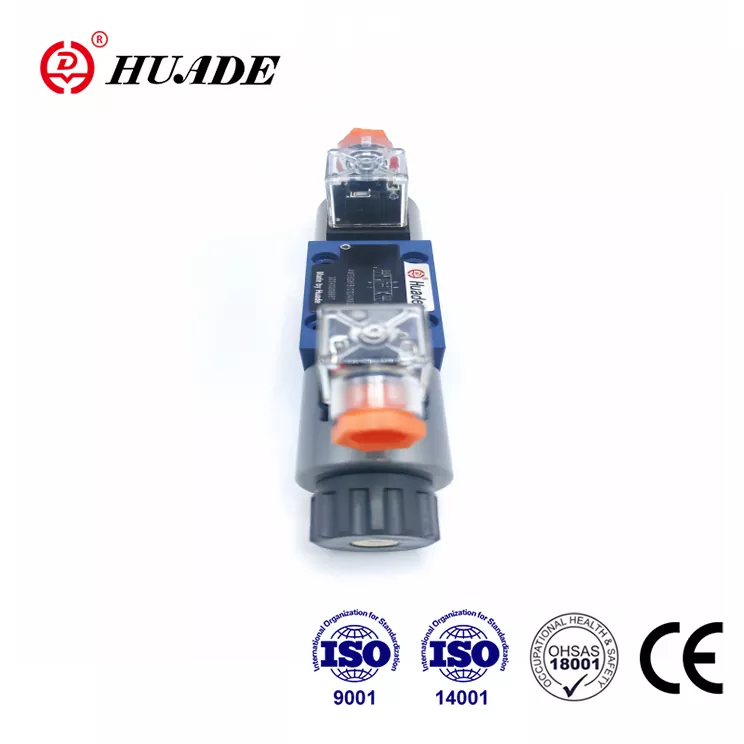

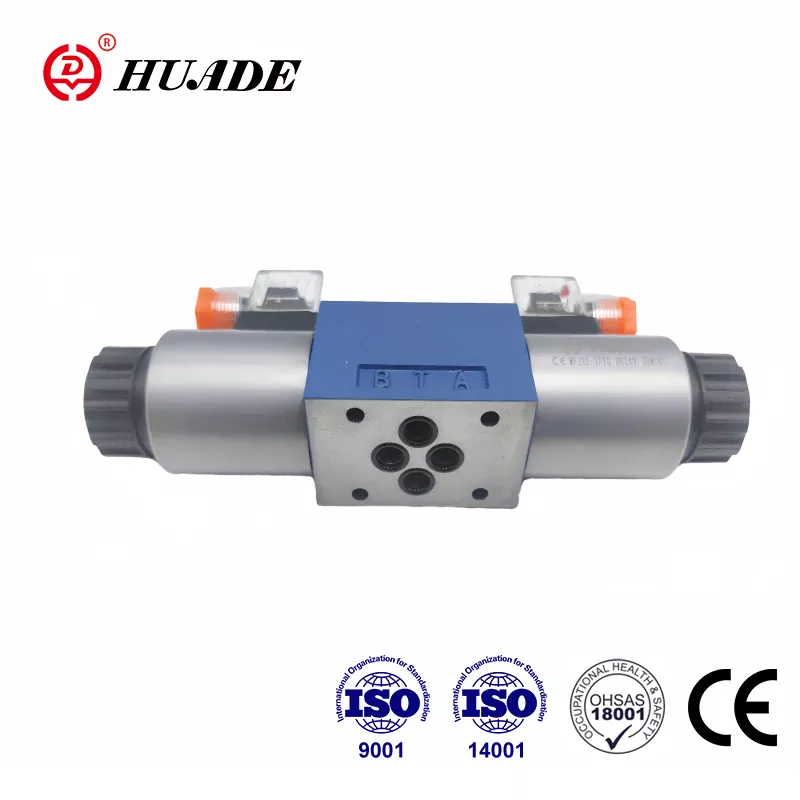

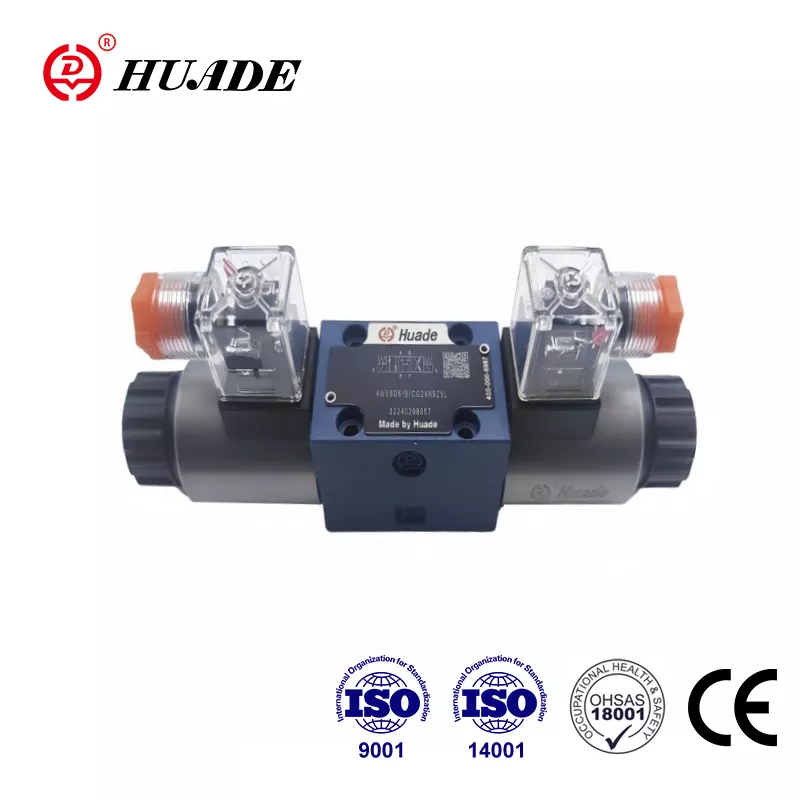

همکاری با رکسروت دو بار از سال 1979 ، Huade فناوری پیشرفته را از رکسروت درج کرده است. Huade Brand We 5 Directional Spool Valve یک جایگزین مقرون به صرفه برای همان مدل ارائه شده توسط Rexroth است. Huade بیش از 750 قطعه تجهیزات تولیدی که از ایالات متحده ، ژاپن ، آلمان و سوئیس وارد شده است ، اداره می کند. Huade استرس زیادی بر کیفیت می گذارد تا اطمینان حاصل شود که هر دریچه جهت دار از عملکرد عالی برخوردار است. سری دریچه جهت Solenoid از گواهینامه CE عبور کرده است. تحقیق و توسعه و سیستم مدیریت تولید با ISO9001 ، ISO14001 و ISO45001 ملاقات می کند. دریچه های هیدرولیک برند Huade به دلیل عملکرد پایدار ، در صنعت نظامی و سایر زمینه های چین به طور گسترده مورد استفاده قرار می گیرد.
|
داده های هیدرولیکی |
|||
|
مایع هیدرولیک |
روغنهای معدنی یا استر فسفات |
||
|
دامنه دمای سیال |
-30 ～+80 |
||
|
دامنه ویسکوزیته (MM2/S) |
2.8 تا 500 |
||
|
فشار عملیاتی ، حداکثر. (㎫) |
بندر A ، B ، P |
بندر تی |
|
|
حداکثر 25 |
حداکثر 6 |
||
|
منطقه جریان (موقعیت سوئیچینگ 0): |
با نماد w |
با نماد q |
|
|
تقریبا 3 ٪ از مقطع اسمی |
تقریباً 6 ٪ از مقطع اسمی |
||
|
وزن (کیلوگرم) |
دریچه |
زیر صفحه G115/01 |
زیر صفحه G96/01 |
|
تقریباً .1.4 |
تقریباً .0.7 |
تقریباً .0.5 |
|
|
داده های الکتریکی |
|||
|
ولتاژ AC (V) |
110 ， 220 ， در 50 هرتز |
||
|
ولتاژ DC (V) |
12 、 24 、 110 |
||
|
نوع ولتاژ |
گی |
دی سی |
|
|
نیاز برق (W) |
26 |
||
|
Holding Power (VA) |
- |
46 |
|
|
قدرت سوئیچ (VA) |
- |
130 |
|
|
چرخه وظیفه |
ادامه دادن |
||
|
روشن کردن زمان (MS) |
40 |
25 |
|
|
خاموش کردن زمان خاموش (MS) |
30 |
20 |
|
|
دمای محیط （℃） |
+50 |
||
|
دمای سیم پیچ （℃ |
+150 |
||
|
چرخه فرکانس سوئیچینگ (چرخه/ساعت) |
15000 |
7200 |
|
|
نوع محافظت از DIN 40 050 |
IP65 |
||
ویژگی ها:
▶ سوپول قرقره جهت دار مستقیم سولنوئید مستقیم
pin Pin DC یا Solenoids AC
connection اتصال فرعی
برنامه:
دریچه های جهت دار از نوع WE5 شیرهای قرقره جهت دار Solenoid هستند. آنها شروع ، توقف و جهت یک سیال را کنترل می کنند. این دریچه به طور گسترده ای در سیستم های مختلف هیدرولیک و دریچه های خلبان دریچه های فشار مختلف مورد استفاده قرار می گیرد.
این دریچه های جهت دار اساساً از مسکن (1) ، یک یا دو سولنوئید (2) ، قرقره کنترل (3) و یک یا دو چشمه بازگشت (4) تشکیل شده است.
قرقره کنترل (3) توسط بهار برگشتی (4) در مرکز یا در حالت اولیه (به جز قرقره های بازداشت شده) نگه داشته می شود. قرقره کنترل (3) از طریق سولنوئیدهای پین مرطوب (2) فعال می شود. در شرایط پرانرژی نیروی سولنوئید (2) از طریق پیستون (5) بر روی قرقره کنترل (3) عمل می کند و همان را از موقعیت استراحت خود به موقعیت انتهای مورد نظر تغییر می دهد. بنابراین ، الگوی جریان مورد نیاز از P تا A و B تا T یا P تا B و A تا T انتخاب می شود. هنگامی که solenoid (2) از کارآیی خارج می شود ، قرقره کنترل (3) توسط بهار بازگشت (4) به حالت خنثی خود بازگردانده می شود. نادیده گرفتن دستی دستی به گونه ای ارائه می شود که قرقره کنترل (3) بدون انرژی در سولنوئید قابل کنترل باشد.
نوع 4We5n 6.0b/o ...
این نسخه یک دریچه جهت دار با 2 موقعیت سوئیچینگ و 2 سولنوئید بدون بازداشت و چشمه است. هیچ موقعیت تعویض مشخصی در شرایط دفع انرژی وجود ندارد.
نوع 4We5n 6.0b/از ..
این نسخه یک دریچه جهت دار با 2 موقعیت سوئیچینگ ، 2 سولنوئید و یک بازداشت است. بنابراین ، موقعیت های سوئیچینگ مربوطه ثابت هستند و انرژی مداوم سولنوئید ضروری نیست.
نمودار ساختار ما 5
