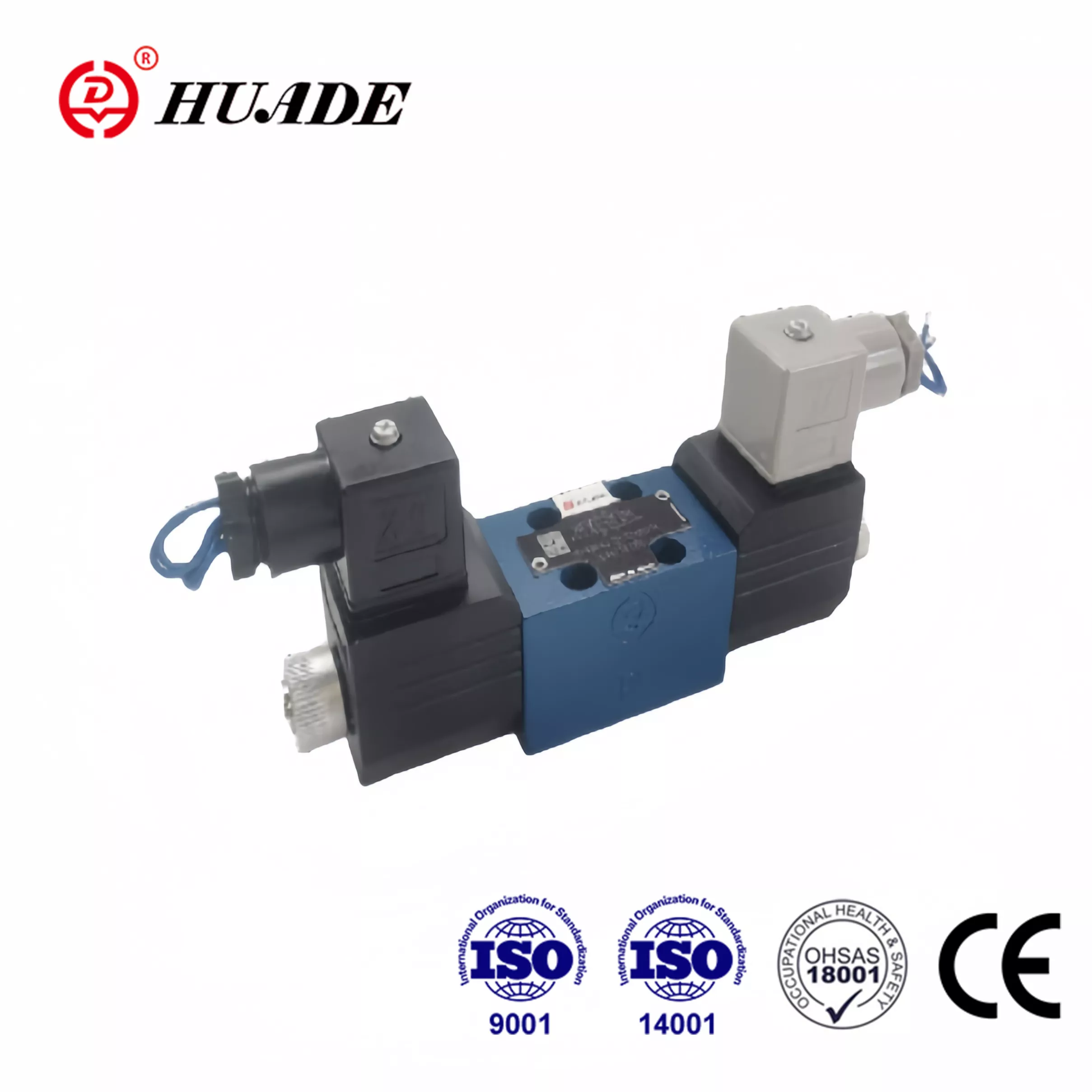

هنگامی که مردم برای "شیر کنترل جهت WE 4 برای Rexroth" جستجو می کنند، معمولا به دنبال یکی از رایج ترین قطعات هیدرولیک در ماشین آلات صنعتی هستند. اگرچه نام ممکن است کمی گیج کننده باشد. منظور بیشتر افراد از "WE 4" دریچه سری Rexroth WE 6 با عملکرد 4 جهته است. "4" به چهار پورت اصلی روی شیر اشاره دارد، در حالی که "6" تعیین اندازه را به شما می گوید که با الگوی نصب استاندارد صنعتی NG6 یا CETOP 3 مطابقت دارد.
این تمایز اهمیت دارد زیرا اگر در حال سفارش قطعات یا طراحی یک سیستم هستید، باید دقیقاً بدانید که با چه چیزی کار می کنید. شیر کنترل جهتی Rexroth در این دسته برای دهه‌ها در سیستم‌های هیدرولیک کارآمد بوده است و دلایل خوبی برای محبوبیت آن امروزه وجود دارد.

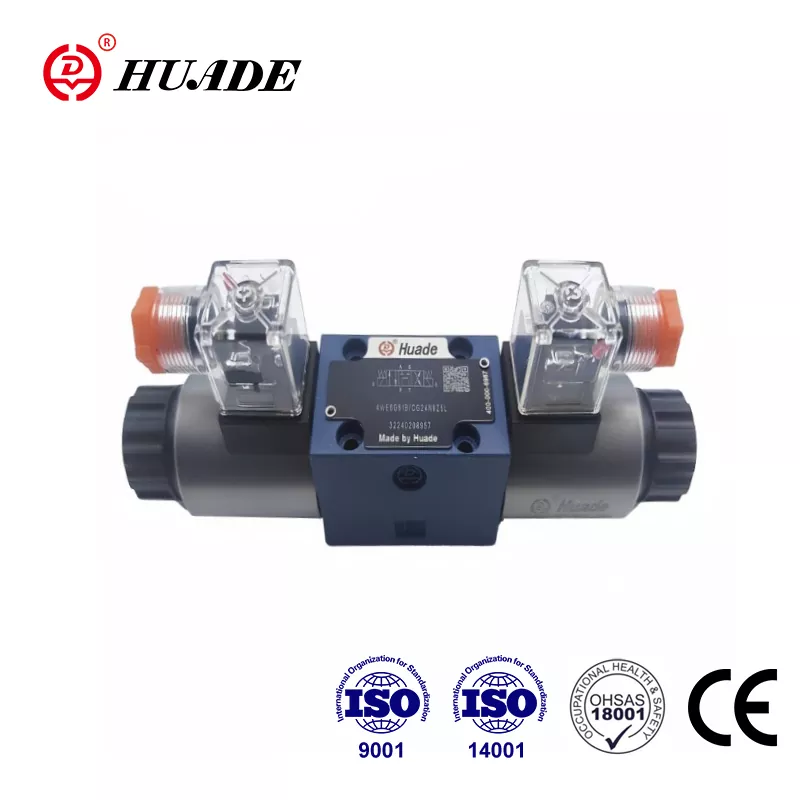

چه چیزی Rexroth WE 6 Valve را خاص می کند
شیر کنترل جهت دار Rexroth WE 6 در زمینه شلوغ شیرهای هیدرولیک متمایز است زیرا عملکردی جدی را در یک بسته فشرده ارائه می دهد. این شیر می تواند فشار تا 350 بار را تحمل کند که در حدود 5076 psi است و در هنگام استفاده از نسخه برقی DC سرعت جریان تا 80 لیتر در دقیقه را دارد. برای یک شیر برقی AC، این میزان به 60 لیتر در دقیقه کاهش می یابد، اما هنوز برای اکثر کاربردهای صنعتی کافی است.
این شیر از چیزی استفاده می کند که به آن طراحی شیر برقی پین مرطوب با اثر مستقیم می گویند. این بدان معناست که سیم‌پیچ الکترومغناطیسی در روغن هیدرولیک قرار می‌گیرد که به خنک شدن آن کمک می‌کند و باعث می‌شود آن را ساکت‌تر کند. روغن همچنین قسمت های متحرک را روغن کاری می کند که باعث افزایش طول عمر شیر می شود. این با برخی از طرح‌های ارزان‌تر که در آن شیر برقی خارج از روغن قرار می‌گیرد و داغ‌تر می‌شود متفاوت است.
آنچه واقعاً این شیر کنترل جهت را متمایز می کند نحوه مطابقت آن با استانداردهای بین المللی است. الگوی نصب از ISO 4401-03-02-0-05 پیروی می کند که همان استاندارد NFPA D03 آمریکایی است. این استانداردسازی به این معنی است که می‌توانید بدون تغییر صفحه نصب یا لوله‌کشی، شیر رکسروث را با شیر NG6 برند دیگری تعویض کنید. وقتی تجهیزات قدیمی‌تری را نگهداری می‌کنید یا سعی می‌کنید سریع قطعات را تهیه کنید، این مسئله بسیار مهم است.
درک عملکرد 4 طرفه
هنگامی که در مورد شیر کنترل جهت چهار طرفه صحبت می کنیم، نحوه کنترل جریان هیدرولیک توسط شیر را شرح می دهیم. این شیر دارای چهار پورت اصلی است که معمولاً با برچسب P، T، A و B مشخص می شود. پورت P به پمپ شما متصل می شود و سیال هیدرولیک تحت فشار را وارد می کند. پورت T به مخزن شما متصل می شود و محل برگشت مایع است. پورت های A و B به سیلندر یا موتور هیدرولیک شما متصل می شوند.
شیر Rexroth WE 6 را می توان به عنوان یک شیر 4/3 به معنای چهار درگاه و سه موقعیت یا یک شیر 4/2 با چهار درگاه و دو موقعیت پیکربندی کرد. نسخه سه حالته رایج تر است زیرا به شما یک موقعیت مرکزی خنثی می دهد که در آن هنگام خاموش کردن سیگنال الکتریکی، شیر باز می گردد.
موقعیت های مختلف مرکز کارهای متفاوتی انجام می دهند. یک مرکز بسته که رکسروت آن را قرقره "C" می نامد، تمام پورت ها را در موقعیت وسط مسدود می کند اما A و B را به مخزن متصل می کند. این زمانی مفید است که نیاز دارید بار را در جای خود نگه دارید. یک مرکز باز، که در سیستم Rexroth به عنوان "G" یا "T" مشخص شده است، پمپ را مستقیماً به مخزن در موقعیت خنثی متصل می کند و در عین حال A و B را مسدود می کند. این همان چیزی است که با یک پمپ دنده ای با جابجایی ثابت استفاده می کنید، زیرا به پمپ اجازه می دهد زمانی که هیچ چیز حرکت نمی کند تخلیه شود.
پیکربندی قرقره "E" نیز محبوب است. پمپ را مسدود می کند اما A، B و T را در مرکز به یکدیگر متصل می کند. و اگر به حداکثر نیروی نگهدارنده نیاز دارید، قرقره "H" هر چهار پورت را به طور کامل در موقعیت خنثی مسدود می کند. این همان چیزی است که ماشین‌کاران برای گیره‌های محل کار استفاده می‌کنند، زیرا پس از تنظیم گیره عملاً نشتی وجود ندارد.
چگونه شیر Rexroth با رقابت مقایسه می شود
بازار شیر کنترل جهت NG6 رقابتی است و پارکر هانیفین و ایتون ویکرز محصولات مشابهی را ارائه می دهند. هر سه برند اصلی دریچه هایی می سازند که از نظر فیزیکی تعویض می شوند زیرا از استاندارد CETOP 3 پیروی می کنند. این باعث می‌شود تصمیم خرید شما به جزئیات عملکرد، قیمت و سرعت دریافت شیر بستگی داشته باشد.
Rexroth WE 6 و Vickers DG4V-3 هر دو حداکثر 80 لیتر در دقیقه و 350 بار در پورت های اصلی دارند. سری D3W پارکر ادعا می کند که ظرفیت جریان بالاتری دارد، تا 150 لیتر در دقیقه در همان D03. اگر محدودیت‌ها را بالا می‌برید ممکن است مهم باشد، اما برای بیشتر کاربردها، شیر Rexroth ظرفیت زیادی را فراهم می‌کند.
یکی از زمینه‌هایی که تفاوت‌ها در آن نمایان می‌شود، در رتبه‌بندی فشار درگاه مخزن است. شیر Rexroth به طور معمول فشار برگشتی 160 بار بر روی پورت T را برای انواع خاصی از قرقره ها امکان پذیر می کند. D3W پارکر تا 210 بار بالا می رود و نسخه با کارایی بالا Vickers DG4V-3 207 بار را کنترل می کند. اگر خطوط برگشت طولانی دارید یا نیاز به مدیریت فشار برگشت دارید، این ممکن است بر انتخاب شما تأثیر بگذارد.
از نظر قیمت، شیر کنترل جهتی Rexroth معمولاً حدود 255 پوند برای یک واحد اصلی کار می کند، اگرچه قیمت ها بر اساس پیکربندی و محل خرید متفاوت است. شما می توانید این شیرها را از طریق توزیع کنندگان صنعتی، در eBay برای واحدهای مستعمل یا مازاد، و از طریق تامین کنندگان عمده مانند RS Online پیدا کنید.
چرا تمیزی مایعات بیشتر از آنچه فکر می کنید اهمیت دارد؟
در اینجا چیزی است که بسیاری از افراد را در مورد شیر Rexroth WE 6 غافلگیر می کند. با وجود اینکه سخت ساخته شده و می تواند فشار 350 بار را تحمل کند، به طرز شگفت انگیزی به روغن هیدرولیک کثیف حساس است. تناسب دقیق بین قرقره و سوراخ چیزی است که به شیر در فشار بالا اجازه می‌دهد مهر و موم شود، اما همان فاصله کم، معمولاً بین 3 تا 13 میکرون، به این معنی است که ذرات می‌توانند چیزها را مسدود کنند.
هنگامی که آلاینده ها وارد آن شکاف کوچک می شوند، چیزی را ایجاد می کنند که صنعت آن را چسبندگی قرقره یا قفل سیلت می نامد. قرقره گیر می کند و حتی زمانی که برق شیر برقی است حرکت نمی کند. اگر از شیر برقی AC استفاده می کنید، این در واقع می تواند سیم پیچ را بسوزاند زیرا در حالت جریان هجومی زیاد باقی می ماند، به جای اینکه پس از حرکت قرقره، جریان را نگه دارد.
Rexroth مشخص می کند که سیستم هیدرولیک شما باید کلاس تمیزی ISO 4406 20/18/15 را حفظ کند. این فقط یک پیشنهاد نیست. فیلتراسیون خوب و دور نگه داشتن آلودگی از سیستم شما احتمالاً مهم ترین کاری است که می توانید انجام دهید تا شیرهای کنترل جهت خود را به طور قابل اعتمادی کار کنید. مهم‌تر از خرید گران‌ترین شیر یا مهندسی بیش از حد کنترل‌های الکتریکی است.
یک روال تعمیر و نگهداری مناسب شامل بررسی عناصر فیلتر بر اساس اختلاف فشار، خنک نگه داشتن روغن و اطمینان از عدم ورود آب به سیستم است. ضرب المثل قدیمی هیدرولیک این است که روغن خود را "تمیز، خنک و خشک" نگه دارید و این واقعاً کلید عمر طولانی شیر است.
اتصالات الکتریکی و حفاظت
شیر Rexroth WE 6 با گزینه های مختلف ولتاژ ارائه می شود. شما می توانید 24 VDC را دریافت کنید که در تجهیزات سیار و ماشین های صنعتی جدیدتر رایج است. همچنین 230 VAC برای سیستم های صنعتی قدیمی و 110 VDC برای برخی از برنامه های تخصصی وجود دارد. شیر برقی AC و DC روی یک بدنه سوپاپ قابل تعویض هستند که در صورت ارتقاء سیستم به شما انعطاف پذیری می دهد.
هنگامی که برق یک شیر برقی را قطع می کنید، یک ولتاژ افزایش می یابد. این فقط فیزیک است، اما اگر به درستی از آن استفاده نکنید، می‌تواند باعث ایجاد مشکل در الکترونیک کنترل شما شود. شما یا نیاز به حفاظت از نوسان خارجی در تابلو برق خود دارید، یا می توانید شیر را با کانکتوری سفارش دهید که دارای تداخل داخلی است.
این سوپاپ گزینه های نادیده گرفتن دستی را نیز ارائه می دهد. لغو استاندارد دستی به یک تکنسین اجازه می دهد تا با فشار دادن یک دکمه در زمانی که برق خاموش است، قرقره را حرکت دهد. این در هنگام عیب یابی یا راه اندازی بسیار ارزشمند است. همچنین یک گزینه دکمه قارچ با یک ضربه وجود دارد که دریچه را در موقعیت دستی قفل می کند تا زمانی که آن را بیرون بکشید.
چه زمانی باید از این شیر استفاده کرد و چه زمانی باید به جای دیگری نگاه کرد
شیر کنترل جهتی Rexroth WE 6 در کنترل ساده روشن و خاموش عالی است. اگر به یک سیلندر هیدرولیک برای امتداد یا جمع شدن یا یک موتور برای روشن و معکوس نیاز دارید، این سوپاپ کار را با اطمینان و اقتصادی انجام می دهد. این تجهیزات استاندارد در ماشین آلات ساختمانی، تجهیزات کشاورزی، ماشین آلات و هیدرولیک صنعتی عمومی است.
کاری که این شیر انجام نمی دهد کنترل تناسبی است. شما نمی توانید نرخ جریان را تغییر دهید یا سرعت محرک خود را به آرامی با یک شیر کنترل جهت دار ساده کنترل کنید. اگر به آن نیاز دارید، به جای آن به دنبال سری شیرهای تناسبی 4WRA یا 4WREE رکسروث هستید. این شیرها دارای شیر برقی متناسب، بازخورد الکترونیکی و سنسورهای موقعیت هستند که به شما امکان می دهند موقعیت قرقره را به طور مداوم بر اساس سیگنال آنالوگ کنترل کنید.
تفاوت در هزینه قابل توجه است. یک شیر جهتی متناسب ممکن است بیش از 2000 دلار کار کند، در حالی که شیر کنترلی اصلی WE 6 کسری از آن هزینه دارد. برای برنامه هایی که فقط به موقعیت های مجزا نیاز دارند، صرف هزینه اضافی برای کنترل متناسب منطقی نیست. شیر ساده‌تر قابل اطمینان‌تر است، نگهداری آن آسان‌تر است و دقیقاً آنچه را که نیاز دارید انجام می‌دهد.
برای مکان های خطرناک، Rexroth نسخه های ضد انفجار شیر WE 6 را با رتبه بندی Ex ib IIC T6 ارائه می دهد. اینها چیزی است که در کارخانه های شیمیایی یا پالایشگاه های نفت که در آن خطر اتمسفر انفجاری وجود دارد استفاده می کنید. ساختار سوپاپ یکسان است، اما اجزای الکتریکی استانداردهای ایمنی ذاتی را برآورده می کنند.
ملاحظات نصب و طراحی سیستم
نصب صحیح شیر کنترل جهت رکسروث تفاوت زیادی در عملکرد آن ایجاد می کند. سوپاپ روی یک صفحه فرعی نصب می‌شود که به منیفولد یا بلوک هیدرولیک شما می‌پیچد. صفحه فرعی دارای گذرگاه هایی است که به لوله کشی شما متصل می شوند. مطمئن شوید که از یک صفحه فرعی CETOP 3 استفاده می کنید که با الگوی پورت شیر مطابقت دارد.
شما می توانید شیر را در هر جهتی نصب کنید، اما باید به اتلاف گرما فکر کنید. صفحه فرعی باید رسانایی حرارتی حداقل 36.2 W/mK داشته باشد، و اگر چندین شیر را روی یک منیفولد نصب می‌کنید، حداقل 55 میلی‌متر بین مراکز نگه دارید. سیم‌پیچ‌های برقی می‌توانند 90 درجه بچرخند، که به زمانی که در فضاهای تنگ کار می‌کنید یا نیاز به جهت‌گیری اتصالات الکتریکی دارید، کمک می‌کند.
یکی از مواردی که باید مراقب آن بود محدودیت جریان است. حتی اگر سوپاپ برای 80 لیتر در دقیقه نامگذاری شده است، اگر شرایط سیستم شما ممکن است جریان را در هنگام گذرا یا سوئیچینگ افزایش دهد، باید یک دریچه گاز کارتریج را در خط فشار نصب کنید. بدون این، شما در معرض خطر نوسانات قرقره یا رفتار نامنظم زمانی که در نزدیکی محدودیت ظرفیت سوپاپ کار می کنید، هستید.
محدودیت فشار درگاه مخزن یکی دیگر از ملاحظات طراحی است. برای انواع قرقره های علامت گذاری شده "A" یا "B"، اگر فشاری دارید که ممکن است درگاه مخزن را بیش از 160 بار فشار دهد، باید آن پورت را به عنوان خط تخلیه به جای خط برگشت در نظر بگیرید. یا آن را به طور جداگانه به مخزن با حداقل فشار برگشتی هدایت کنید، یا دریچه ای متفاوت با درگاه مخزن بالاتر انتخاب کنید.
عیب یابی مشکلات رایج
هنگامی که یک سیستم هیدرولیک با شیر کنترل جهت رکسروث به درستی کار نمی کند، یک راه منطقی برای کشف مشکل وجود دارد. با لغو دستی شروع کنید. اگر بتوانید قرقره را به صورت دستی حرکت دهید و محرک کار کند، مشکل شما برق است. منبع تغذیه، اتصالات سیم کشی و سیگنال های کنترل خود را بررسی کنید. اگر بازنویسی دستی نیز قرقره را حرکت نمی دهد، مشکل مکانیکی دارید.
مشکلات مکانیکی معمولاً منجر به آلودگی یا آسیب می شود. اگر سوپاپ در روغن کثیف کار کرده باشد، ممکن است قرقره گیر کرده باشد. گاهی اوقات می‌توانید آن را با چرخش دستی در حالی که ضربه‌ای آرام روی بدنه شیر می‌زنید، آزاد کنید، اما اگر آلودگی شدید است، باید شیر را جدا کرده و تمیز کنید یا آن را تعویض کنید.
خرابی های الکتریکی اغلب به صورت سیم پیچ های برقی سوخته ظاهر می شوند. اگر مقاومت بی نهایت را در سرتاسر پایانه های سیم پیچ اندازه گیری کنید، سیم پیچ باز است و نیاز به تعویض دارد. مقاومت کم ممکن است نشان دهنده کوتاهی باشد. سیم پیچ های DC معمولی معمولا بین 10 تا 50 اهم بسته به درجه ولتاژ خوانده می شوند. کویل های AC کمتر خوانده می شوند، اغلب در حدود 3 تا 8 اهم.
نشتی یکی دیگر از مشکلات رایج در شیرهای قدیمی است. مهر و موم هایی که روغن را از بیرون نشت می کند و مهر و موم هایی که از نشت داخلی از قرقره جلوگیری می کند، هر دو به مرور زمان فرسوده می شوند. نشتی‌های خارجی واضح هستند، اما نشت داخلی به صورت محرک‌های رانش یا از دست دادن نیروی نگهدارنده ظاهر می‌شود. تعویض کیت مهر و موم معمولاً این مشکل را برطرف می کند و Rexroth دستورالعمل های دقیق بازسازی را در اسناد تعمیر و نگهداری ارائه می دهد.
تصویر بزرگتر از کنترل هیدرولیک
شیر کنترل جهت دار Rexroth WE 6 نشان دهنده یک فناوری بالغ است که طی دهه ها استفاده صنعتی خود را ثابت کرده است. بر اساس استانداردهای مدرن، زرق و برق دار یا با تکنولوژی بالا نیست، اما دقیقاً همان چیزی است که برای کنترل هیدرولیک قابل اعتماد می خواهید. این شیر یک کار را به خوبی انجام می دهد، مطابق با استانداردهای کیفی ساخته شده است، و از قراردادهای صنعتی پیروی می کند که کار با آن را آسان می کند.
برای سیستم هایی که به بیش از 80 لیتر در دقیقه نیاز دارند، Rexroth سری WEH شیرهای پایلوت را ارائه می دهد. اینها از یک شیر کوچک WE 6 به عنوان مرحله آزمایشی برای کنترل یک قرقره اصلی بسیار بزرگتر استفاده می کنند. سری WEH تا اندازه NG32 مقیاس دارد و می تواند بیش از 1000 لیتر در دقیقه را تحمل کند. این واقعیت که حتی این شیرهای بزرگ به عنوان مرحله آزمایشی به طراحی WE 6 تکیه می کنند نشان می دهد که این معماری سوپاپ چقدر برای کنترل هیدرولیک اساسی است.
هنگامی که یک شیر کنترل جهت را برای یک سیستم جدید مشخص می کنید یا در تجهیزات موجود جایگزین می کنید، سری Rexroth WE 6 شایسته توجه جدی است. وقتی سیستم هیدرولیک خود را به درستی نگهداری می کنید، ظرفیت فشار بالا، نرخ جریان خوب و قابلیت اطمینان اثبات شده را ارائه می دهد. نصب استاندارد به این معنی است که شما در یک تامین کننده قفل نشده اید، اما کیفیت مهندسی و پشتیبانی Rexroth آنها را به انتخابی محکم برای این قطعه حیاتی تبدیل می کند.
درک معنای واقعی "WE 4"، دانستن محدودیت‌های عملکرد و درک اینکه چرا تمیزی سیال بسیار مهم است، به شما کمک می‌کند از این شیرها حداکثر استفاده را ببرید. چه در حال نگهداری ناوگانی از تجهیزات سیار، طراحی یک ماشین صنعتی جدید، یا عیب یابی یک سیستم هیدرولیک که به درستی کار نمی کند، شیر کنترل جهت رکسروث یک راه حل عملی و موثر برای نیازهای کنترل هیدرولیک باقی می ماند.
