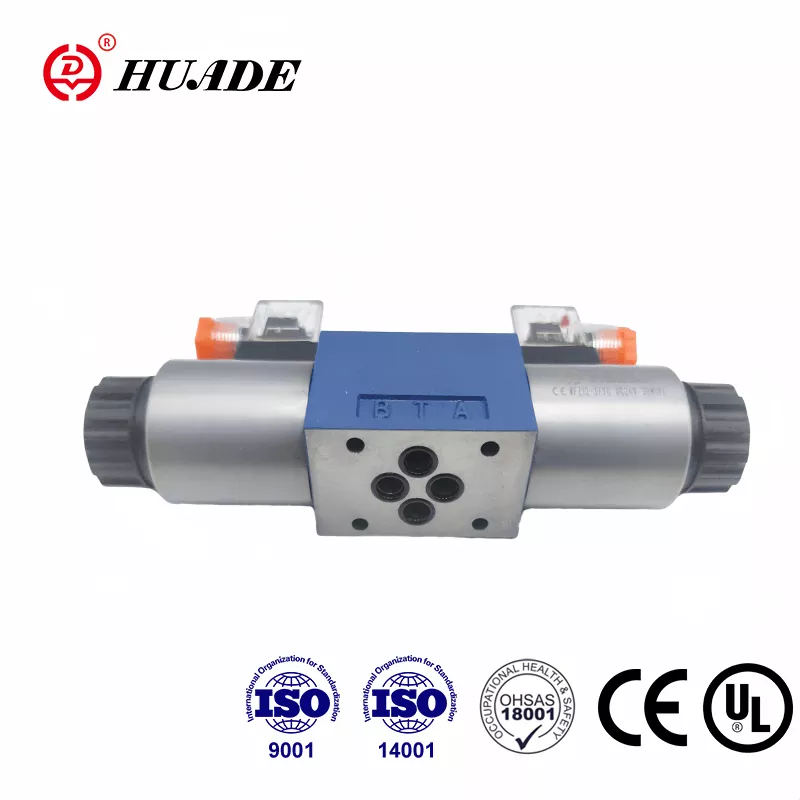

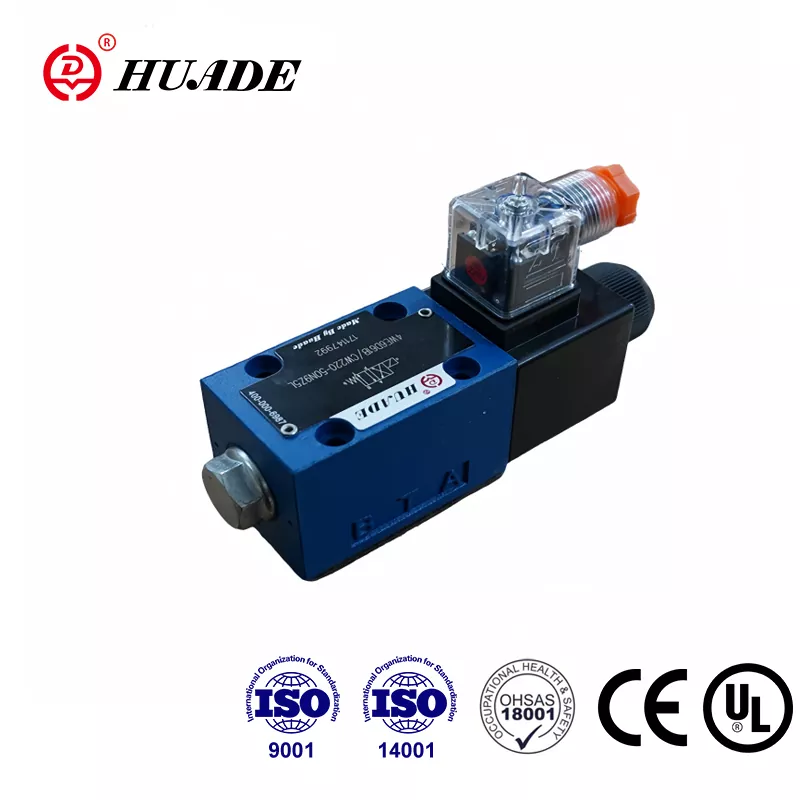

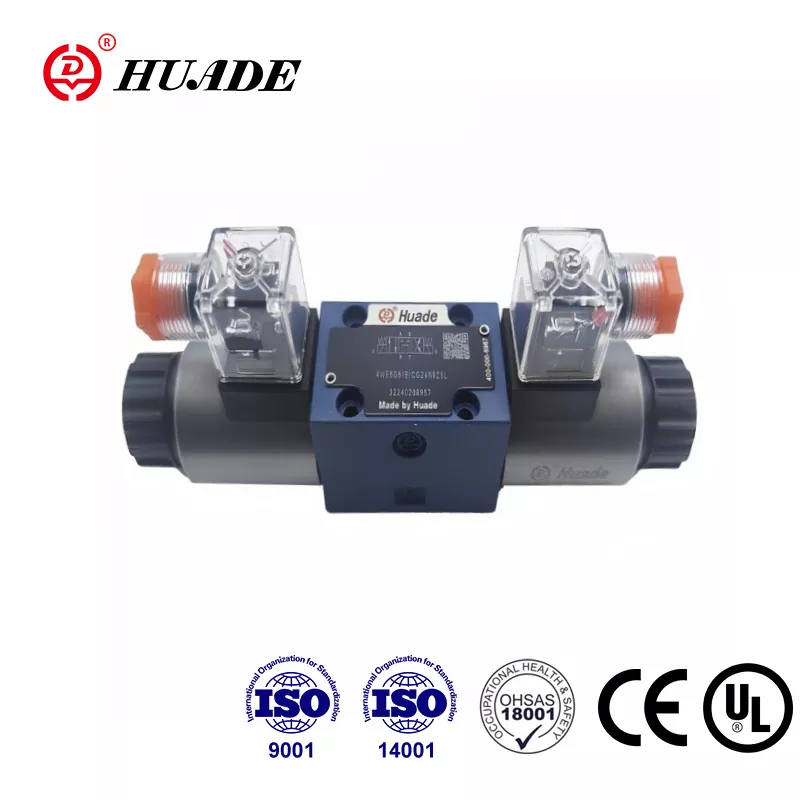

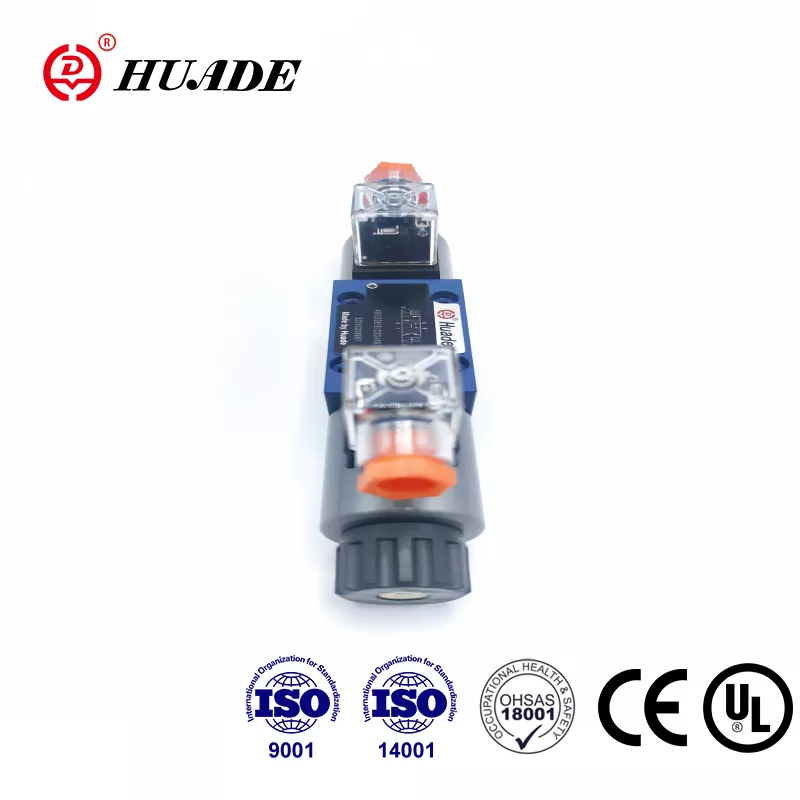

به عنوان یک تولید کننده پیشرو در صنعت هیدرولیک چین ، Huade دو بار از سال 1979 با رکسروت همکاری کرد. Huade® 4we 6 Y Solding Solved Directional در محیط های مختلف صنعتی مورد استفاده قرار می گیرد. این می تواند همان مدل ارائه شده توسط رکسروت را جایگزین کند. در چین و کشورهای خارجی به شدت فروخته می شود. Huade استرس زیادی بر کیفیت می گذارد تا اطمینان حاصل شود که هر دریچه جهت دار از عملکرد عالی برخوردار است. Huade دارای 750 تجهیزات تولید پیشرفته است که از سراسر جهان وارد می شود. سری دریچه جهت Solenoid از گواهینامه CE عبور کرده است. این کارخانه ISO9001 ، ISO14001 و ISO45001 را تصویب کرد. دریچه های سولنوئید هیدرولیک Huade® به دلیل عملکرد پایدار ، در صنعت نظامی و سایر زمینه های چین به طور گسترده ای مورد استفاده قرار می گیرند.
|
وابسته به هیدرولیکی |
|||
|
Max.OPONTING PORTS A ، B ، P (MPA) |
تا 35.0 |
||
|
Port T (㎫ ㎫) |
21 (-) ؛ 16 (～) |
||
|
با نمادهای A و B ، از بندر T باید به عنوان درگاه تخلیه استفاده شود |
|||
|
max.flow (l/min) |
80 (-) ؛ 60 (～) |
||
|
مایع فشار |
روغنهای معدنی یا استر فسفات |
||
|
دامنه ویسکوزیته (MM2/S) |
2.8 ~ 500 |
||
|
محدوده دمای مایعات فشار （℃） |
-30 ～+80 |
||
|
میزان آلودگی |
حداکثر درجه مجاز آلودگی مایعات هیدرولیک به NAS 1638 Class9. |
||
|
برق |
|||
|
نوع ولتاژ |
دی سی |
50/60 هرتز AC |
|
|
ولتاژهای موجود (V) |
12 ، 24 ، 42 ، 60 ، 96 |
42 ، 110 ، 120 ، 230 |
|
|
110 ، 180 ، 205 ، 220 |
50/60 هرتز |
||
|
مصرف برق (W) |
30 |
||
|
Holding Power (VA) |
- |
50 |
|
|
قدرت سوئیچ (VA) |
- |
220 |
|
|
وظیفه |
پیوسته |
||
|
زمان تعویض به IS0 6403 |
در (MS) |
25 تا 45 |
10 تا 20 |
|
خاموش (MS) |
10 تا 25 |
15 تا 40 |
|
|
محافظت از DIN |
IP 65 |
||
|
فرکانس سوئیچینگ (چرخه/ساعت) |
تا 15000 |
تا 7200 |
|
|
با اتصالات الکتریکی هادی محافظ (PE) |
|||
ویژگی ها:
▶ نسخه مستقیم با کارایی بالا Solenoid Solenoid Actuated Directional
▶ پین خیس DC یا Solenoids AC با سیم پیچ قابل جابجایی
▶ سیم پیچ سولنوئید را می توان از طریق 90 درجه چرخاند
connection اتصالات الکتریکی یا به عنوان اتصالات فردی یا مرکزی
▶ هنگام تغییر سیم پیچ ، محفظه محکم فشار را باز نمی کند
▶ دست بیش از حد ، اختیاری
▶ الگوی انتقال به DIN 24 340 فرم A ، ISO 4401 و CETOP - RP 121H
برنامه:
دریچه های جهت دار نوع 4We 6 y دریچه های قرقره جهت دار است. آنها شروع ، توقف و جهت یک سیال را کنترل می کنند.
در اصل دریچه های کنترل جهت 4We 6 از مسکن (1) ، یک یا دو سولنوئید (2) ، قرقره کنترل (3) و یک یا دو چشمه بازگشت (4) تشکیل شده است. در شرایط دفع انرژی ، قرقره کنترل (3) در موقعیت خنثی یا اولیه با استفاده از چشمه های برگشتی (4) (به استثنای گلدان های ضربه ای) نگه داشته می شود. نیروی Solenoids (2) از طریق Plunger (5) بر روی قرقره کنترل (3) عمل می کند و این را از موقعیت خنثی خود به موقعیت انتهای مورد نیاز سوق می دهد. این جریان از P به A و B به T یا P به B و A به B و A به T می دهد.
هنگامی که solenoid (2) از انرژی خارج می شود ، قرقره کنترل (3) با استفاده از چشمه های برگشتی به حالت خنثی خود بازگردانده می شود (4).
یک دست بیش از حد اختیاری (6) ، امکان حرکت قرقره کنترل (3) را فراهم می کند بدون اینکه انرژی را انرژی بخشید.
نمودار ساختار ما 6 61b
