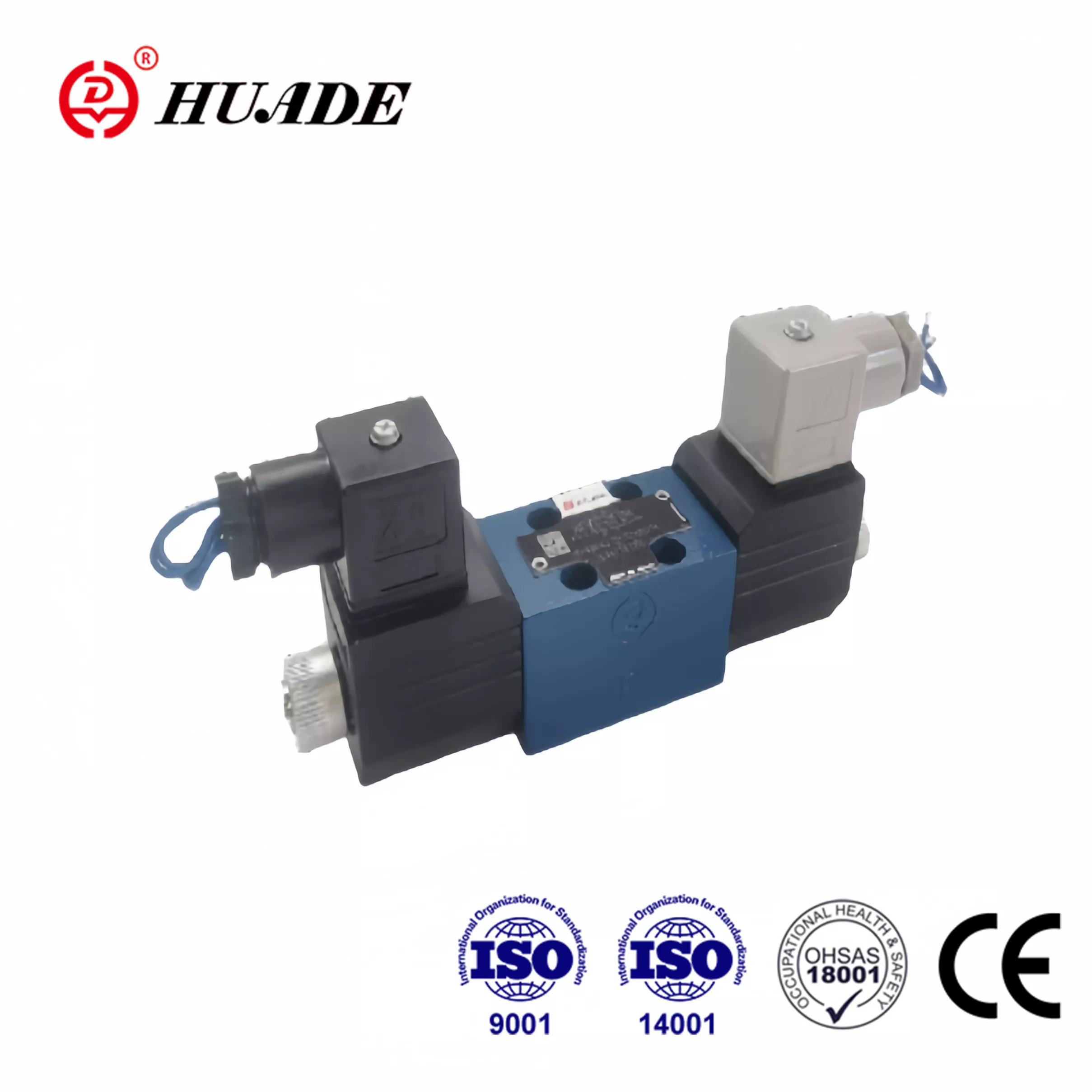

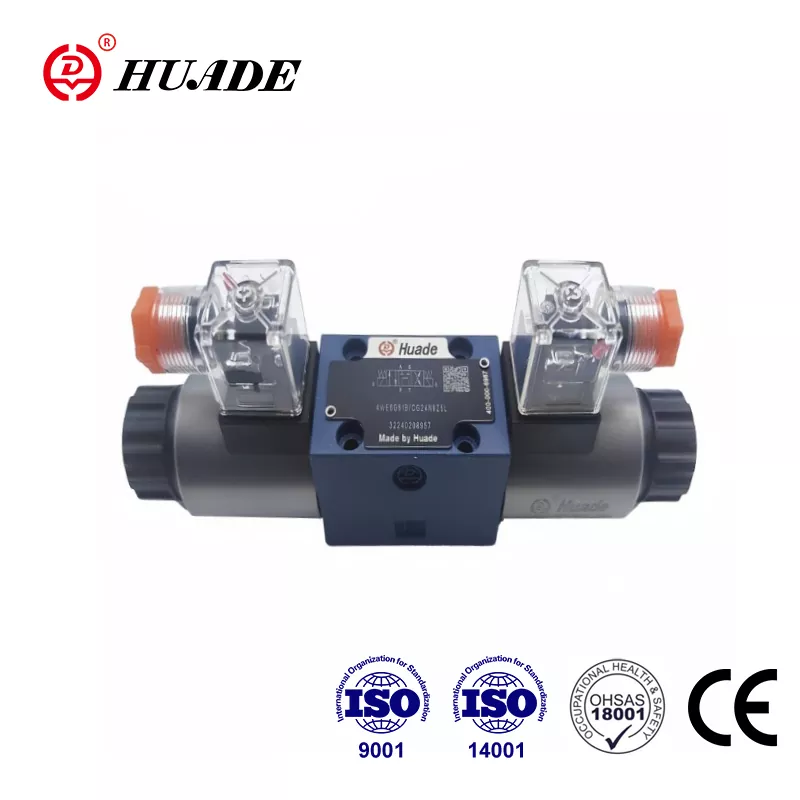

همکاری استراتژیک بین دولت های چینی و آلمان از سال 1979 ، Huade فناوری پیشرفته را از رکسروت گنجانیده است. Huade® We 4 Directional Spool Valve یک جایگزین مقرون به صرفه برای همان مدل ارائه شده توسط Rexroth است. هواد استرس زیادی بر کیفیت می گذارد. Huade یک سیستم آزمایش دقیق دارد تا اطمینان حاصل شود که هر دریچه جهت دار عملکرد برتر دارد. سری Valve Solenoid از گواهینامه CE عبور کرده است. دریچه های هیدرولیک Huade® به طور گسترده ای در ماشین آلات مهندسی و ساختمانی ، متالورژی ، وسایل نقلیه ، حفاظت از محیط زیست ، کشتی سازی ، هوافضا ، ترانزیت ریلی ، نفت و پتروشیمی ، صنعت نظامی و سایر زمینه ها مورد استفاده قرار می گیرد. این یک مارک ملی قابل اعتماد در چین است.
|
داده های فنی هیدرولیک |
||
|
Max.Pression-Ports A ، B ، P （㎫ |
تا 21.0 |
|
|
PORT T （㎫ |
10.0. با نمادهای A یا B درگاه T باید به عنوان درگاه نشت استفاده شود |
|
|
max.flow (l/min) |
حداکثر 25 |
|
|
مایع فشار |
روغن معدنی یا استر فسفات |
|
|
دامنه ویسکوزیته (MM2/S) |
2.8 تا 500 |
|
|
محدوده دمای مایعات فشار （℃） |
-30 ～+80 |
|
|
درجه آلودگی (㎛) |
حداکثر میزان مجاز آلودگی مایع هیدرولیک به NAS 1638 کلاس 9. بنابراین ما یک فیلتر با حداقل میزان احتباس β≥ 75 توصیه می کنیم |
|
|
وزن (کیلوگرم) |
دریچه با 1 solenoid 0.9 |
|
|
داده های فنی الکتریکی |
||
|
ولتاژهای موجود (V) |
12. 24.220.110r 220r |
|
|
مصرف برق (W) |
22 |
|
|
وظیفه |
پیوسته |
|
|
زمان تعویض |
در (MS) |
20 تا 30 |
|
خاموش (MS) |
10 تا 20 |
|
|
حداکثر دمای محیط （℃ |
+50 |
|
|
حداکثر دمای سیم پیچ （℃ |
+150 |
|
|
محافظت از DIN 40 050 |
IP65 |
|
|
فرکانس سوئیچینگ (چرخه/ساعت) |
15000 |
|
|
با اتصال الکتریکی ، هادی محافظ (PE) باید مطابق مقررات مربوطه متصل شود |
||
ویژگی ها:
▶ دریچه های جهت دار از نوع ما 4 شیرهای قرقره جهت دار است
solenoid های پین مرطوب جریان مستقیم یا متناوب
▶ الگوی انتقال به ISO 4401 و CETOP - RP 121H
برنامه:
دریچه های جهت دار از نوع We 4 شیرهای قرقره جهت دار است. آنها شروع ، توقف و جهت یک سیال را کنترل می کنند.
این دریچه های جهت دار اساساً از مسکن (1) ، یک یا دو سولنوئید (2) ، قرقره کنترل (3) و یک یا دو چشمه بازگشت (4) تشکیل شده است.
قرقره کنترل (3) توسط بهار برگشتی (4) در مرکز یا در حالت اولیه (به جز قرقره های بازداشت شده) نگه داشته می شود. قرقره کنترل (3) از طریق سولنوئیدهای پین مرطوب (2) فعال می شود. در شرایط پرانرژی نیروی سولنوئید (2) از طریق پیستون (5) بر روی قرقره کنترل (3) عمل می کند و همان را از موقعیت استراحت خود به موقعیت انتهای مورد نظر تغییر می دهد. بنابراین ، الگوی جریان مورد نیاز از P تا A و B تا T تا B و A به T انتخاب می شود. هنگامی که solenoid (2) از انرژی خارج می شود ، قرقره کنترل (3) به خنثی خود بازگردانده می شود
این نسخه یک دریچه جهت دار با 2 موقعیت سوئیچینگ و موقعیت توسط بهار بازگشت (4) است. نادیده گرفتن دستی دستی به گونه ای ارائه می شود که قرقره کنترل (3) بدون آن قابل اجرا باشد
انرژی زانوئید.
نمای برش 4we 4-10b
