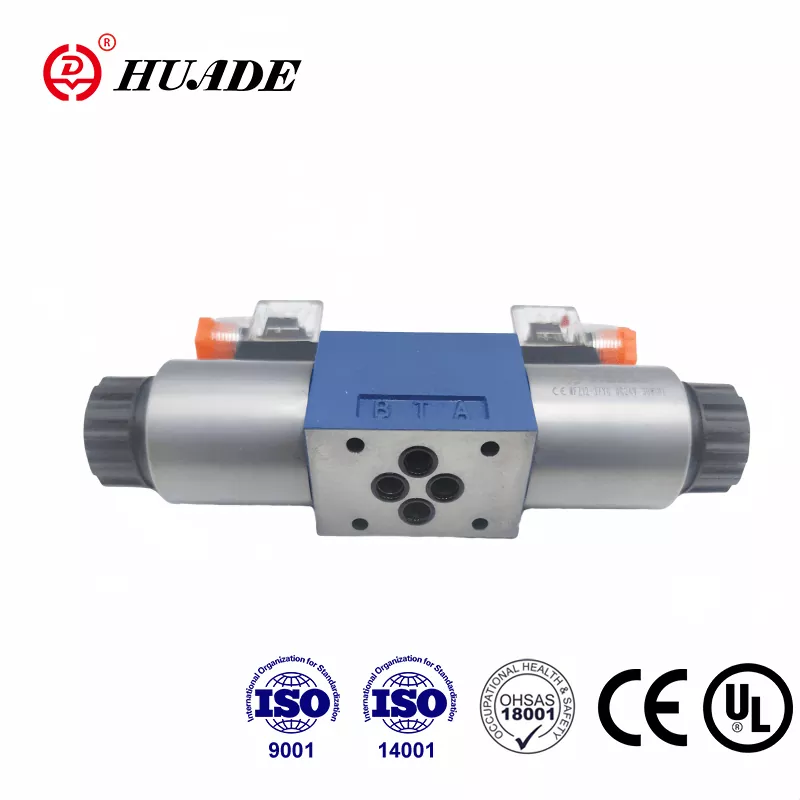

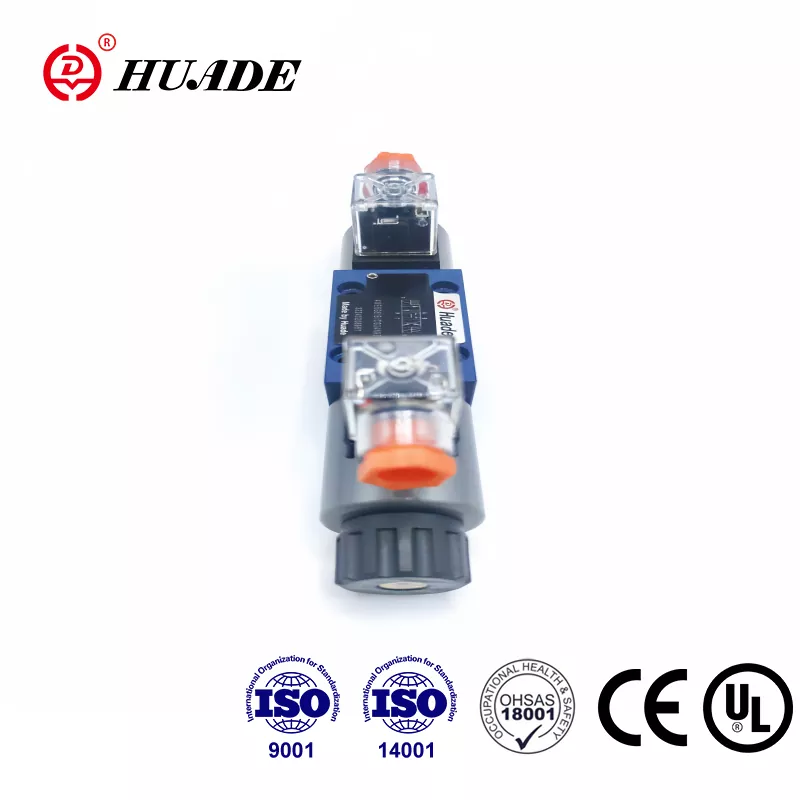

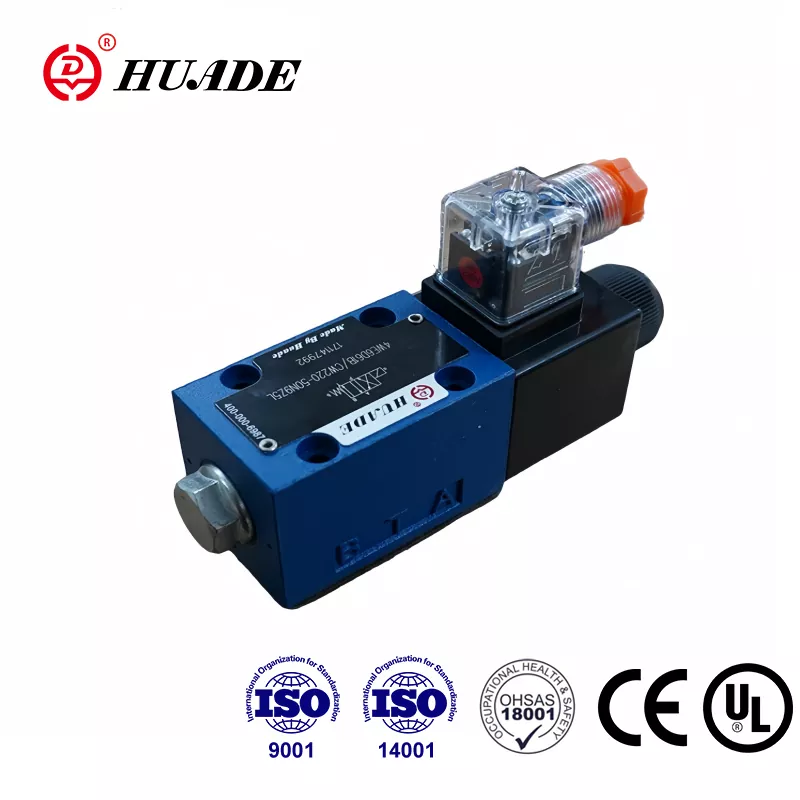

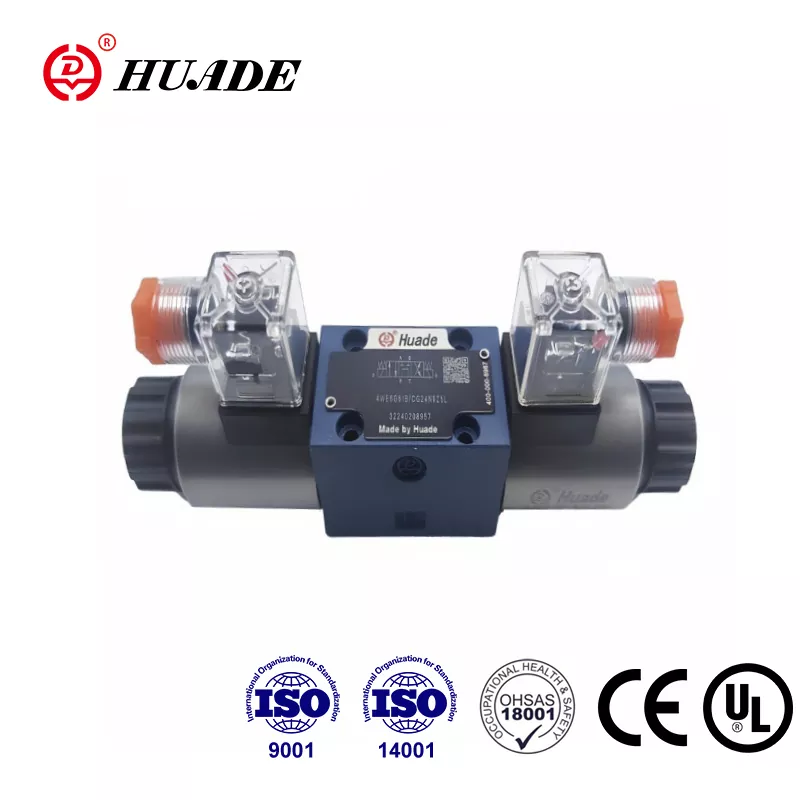

با توجه به دو همکاری طولانی مدت با رکسروت از سال 1979 ، دریچه قرقره جهت دار Huade® 4We 6 Series یک جایگزین مقرون به صرفه برای همان مدل رکسروت است. این یکی از محبوب ترین و پرکاربردترین دریچه های جهت دار است. Huade دارای 750 تجهیزات پیشرفته وارد شده از سراسر جهان و یک سیستم آزمایش دقیق برای اطمینان از عملکرد برتر دریچه های هیدرولیکی آن است. تحقیق و توسعه و سیستم مدیریت تولید با ISO9001 ، ISO14001 و ISO45001 ملاقات می کند. تمام دریچه های جهت دار Solenoid دارای مجوز CE هستند. دریچه های هیدرولیک Huade® به طور گسترده ای در ماشین آلات مهندسی و ساختمانی ، متالورژی ، وسایل نقلیه ، حفاظت از محیط زیست ، کشتی سازی ، هوافضا ، ترانزیت ریلی ، نفت و پتروشیمی ، صنعت نظامی و سایر زمینه های چین مورد استفاده قرار می گیرد.
|
وابسته به هیدرولیکی |
|||
|
Max.OPONTING PORTS A ، B ، P (MPA) |
تا 35.0 |
||
|
Port T (㎫ ㎫) |
21 (-) ؛ 16 (～) |
||
|
با نمادهای A و B ، از بندر T باید به عنوان درگاه تخلیه استفاده شود |
|||
|
max.flow (l/min) |
80 (-) ؛ 60 (～) |
||
|
مایع فشار |
روغنهای معدنی یا استر فسفات |
||
|
دامنه ویسکوزیته (MM2/S) |
2.8 ~ 500 |
||
|
محدوده دمای مایعات فشار （℃） |
-30 ～+80 |
||
|
میزان آلودگی |
حداکثر درجه مجاز آلودگی مایعات هیدرولیک به NAS 1638 Class9. |
||
|
برق |
|||
|
نوع ولتاژ |
دی سی |
50/60 هرتز AC |
|
|
ولتاژهای موجود (V) |
12 ، 24 ، 42 ، 60 ، 96 |
42 ، 110 ، 120 ، 230 |
|
|
110 ، 180 ، 205 ، 220 |
50/60 هرتز |
||
|
مصرف برق (W) |
30 |
||
|
Holding Power (VA) |
- |
50 |
|
|
قدرت سوئیچ (VA) |
- |
220 |
|
|
وظیفه |
پیوسته |
||
|
زمان تعویض به IS0 6403 |
در (MS) |
25 تا 45 |
10 تا 20 |
|
خاموش (MS) |
10 تا 25 |
15 تا 40 |
|
|
محافظت از DIN |
IP 65 |
||
|
فرکانس سوئیچینگ (چرخه/ساعت) |
تا 15000 |
تا 7200 |
|
|
با اتصالات الکتریکی هادی محافظ (PE) |
|||
ویژگی ها:
▶ نسخه مستقیم با کارایی بالا Solenoid Solenoid Actuated Directional
▶ پین خیس DC یا Solenoids AC با سیم پیچ قابل جابجایی
▶ سیم پیچ سولنوئید را می توان از طریق 90 درجه چرخاند
▶ هنگام تغییر سیم پیچ ، محفظه محکم فشار را باز نمی کند
connection اتصالات الکتریکی یا به عنوان اتصالات فردی یا مرکزی
▶ دست بیش از حد ، اختیاری
▶ الگوی انتقال به DIN 24 340 فرم A ، ISO 4401 و CETOP - RP 121H
برنامه:
دریچه های جهت دار از نوع 4We 6 D شیرهای قرقره جهت دار است. آنها شروع ، توقف و جهت یک سیال را کنترل می کنند.
در اصل شیرهای کنترل جهت از مسکن (1) ، یک یا دو سولنوئید (2) ، قرقره کنترل (3) و یک یا دو چشمه بازگشت (4) تشکیل شده اند. در شرایط دفع انرژی ، قرقره کنترل (3) در موقعیت خنثی یا اولیه با استفاده از چشمه های برگشتی (4) (به استثنای گلدان های ضربه ای) نگه داشته می شود. نیروی Solenoids (2) از طریق Plunger (5) بر روی قرقره کنترل (3) عمل می کند و این را از موقعیت خنثی خود به موقعیت انتهای مورد نیاز سوق می دهد. این جریان از P به A و B به T یا P به B و A به B و A به T می دهد.
هنگامی که solenoid (2) از انرژی خارج می شود ، قرقره کنترل (3) با استفاده از چشمه های برگشتی به حالت خنثی خود بازگردانده می شود (4).
یک دست بیش از حد اختیاری (6) ، امکان حرکت قرقره کنترل (3) را فراهم می کند بدون اینکه انرژی را انرژی بخشید.
نمودار ساختار ما 6 61b
